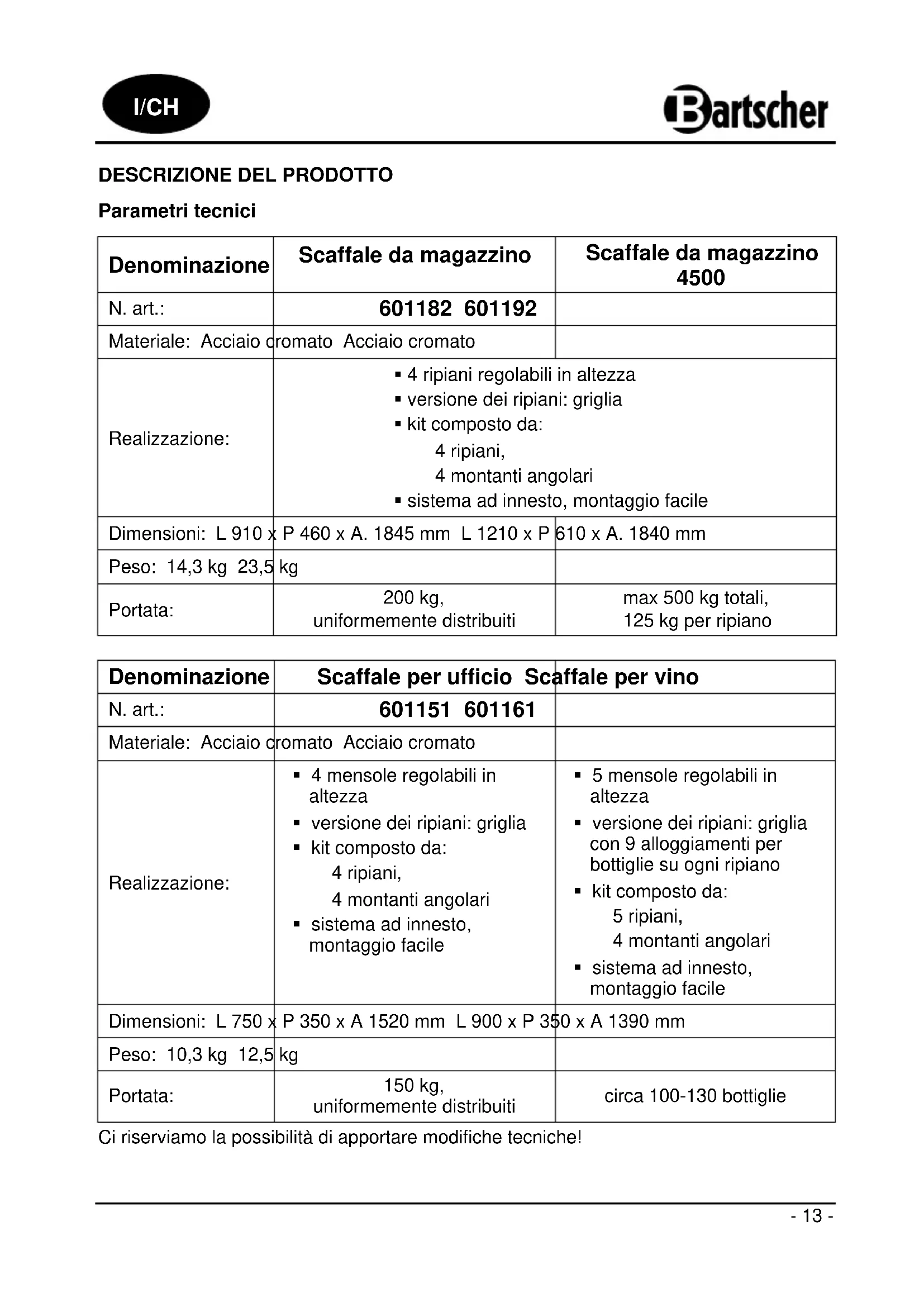

DESCRIZIONE DEL PRODOTTO

Parametri tecnici

Denominazione	Scaffale da magazzino	Scaffale da magazzino 4500
N. art.:	601182 601192
Materiale: Acciaio cromato Acciaio cromato
Realizzazione:	4 ripiani regolabili in altezzaversione dei ripiani: grigliakit composto da:4 ripiani,4 montanti angolarisistema ad innesto, montaggio facile
Dimensioni: L 910 x P 460 x A. 1845 mm L 1210 x P		610 x A. 1840 mm
Peso: 14,3 kg 23,5 kg
Portata:	200 kg,uniformemente distribuiti	max 500 kg totali,125 kg per ripiano

Denominazione	Scaffale per ufficio Scaffale per vino
N. art.:	601151 601161
Materiale: Acciaio cromato Acciaio cromato
Realizzazione:	4 mensole regolabili in altezzaversione dei ripiani: grigliakit composto da:4 ripiani,4 montanti angolarisistema ad innesto,montaggio facile	5 mensole regolabili in altezzaversione dei ripiani: griglia con 9 alloggiamenti per bottiglie su ogni ripianokit composto da:5 ripiani,4 montanti angolarisistema ad innesto,montaggio facile
Dimensioni: L 750 x P 350 x A 1520 mm L 900 x P 350 x A 1390 mm
Peso: 10,3 kg 12,5 kg
Portata:	150 kg,uniformemente distribuiti	circa 100-130 bottiglie

Ci riserviamo la possibilità di apportare modifiche tecniche!

Lista dei pezzi / ambito della consegna

1 2 4 5

Ripiani (5)
N. art.: 601161
Ciascuno con 9 alloggiamenti
per le bottiglie

1 Montante angolare (4)
2 Raccordo per gli elementi del montante angolare (4)
3 Ripiano (4 o 5)
4 Chiusure a scatto in plastica (16 o 20)
5 Piedini per la regolazione dell'altezza (livellamento) dello scaffale (4)

MONTAGGIO

Montaggio dei montanti

1) Tutti e quattro i montanti sono composti da due pezzi, da collegare per mezzo dei raccordi filettati applicati a una delle due estremità del montante. La parte superiore del montante è provvista di un tappo in plastica, mentre la parte inferiore permette di regolare l'altezza. Entrambi i pezzi del montante andranno avvitati in senso orario. Qualora i pezzi del montante non siano facilmente collegabili, accertarsi che gli elementi della filettatura siano stati correttamente montati.

Fissaggio della mensola

2) Applicare per primo ai montanti angolari il ripiano inferiore. Consigliamo di fissare il ripiano inferiore a un'altezza non superiore a 15 cm rispetto al livello del pavimento. All'altezza richiesta, fissare le chiusure a scatto nelle scanalature dei montanti, in modo tale che l'estremità più stretta sia diretta verso l'alto e quella più spessa verso il basso.

3) Inclinare delicatamente il ripiano su un alto e inserire le parti superiori dei quattro montanti (con i tappi in plastica) attraverso i fori negli angoli del ripiano, fino alle chiusure a scatto in plastica.

4) Posizionare lo scaffale in verticale. Premere con forza la mensola negli angoli, in modo tale da accertarsi che sia ben posizionata nelle chiusure a scatto.

Fasi ulteriori del montaggio

5) Fissare all'altezza richiesta le 4 chiusure in plastica per il ripiano successivo. Far scorrere il ripiano dall'alto sui montanti fino a raggiungere le chiusure a scatto e premere con forza.
6) Ripetere la fase 5) per i ripiani successivi.
7) Per livellare l'altezza dello scaffale, avvitare o svitare i piedini nella parte inferiore dei montanti.

Lo scaffale, in questo momento, sarà completamente montato.

Indicazione: Il montaggio può essere facilitato dall'uso di un martelletto in gomma.

Pulizia

- Pulire regolarmente lo scaffale con un panno morbido e umido. Fatto ciò, asciugarlo accuratamente.

PRUDENZA!

Non usare mai detergenti corrosivi o abrasivi, tali da danneggiare la superficie cromata dello scaffale.

Bartscher GmbH

Germania Fax: [phone]
