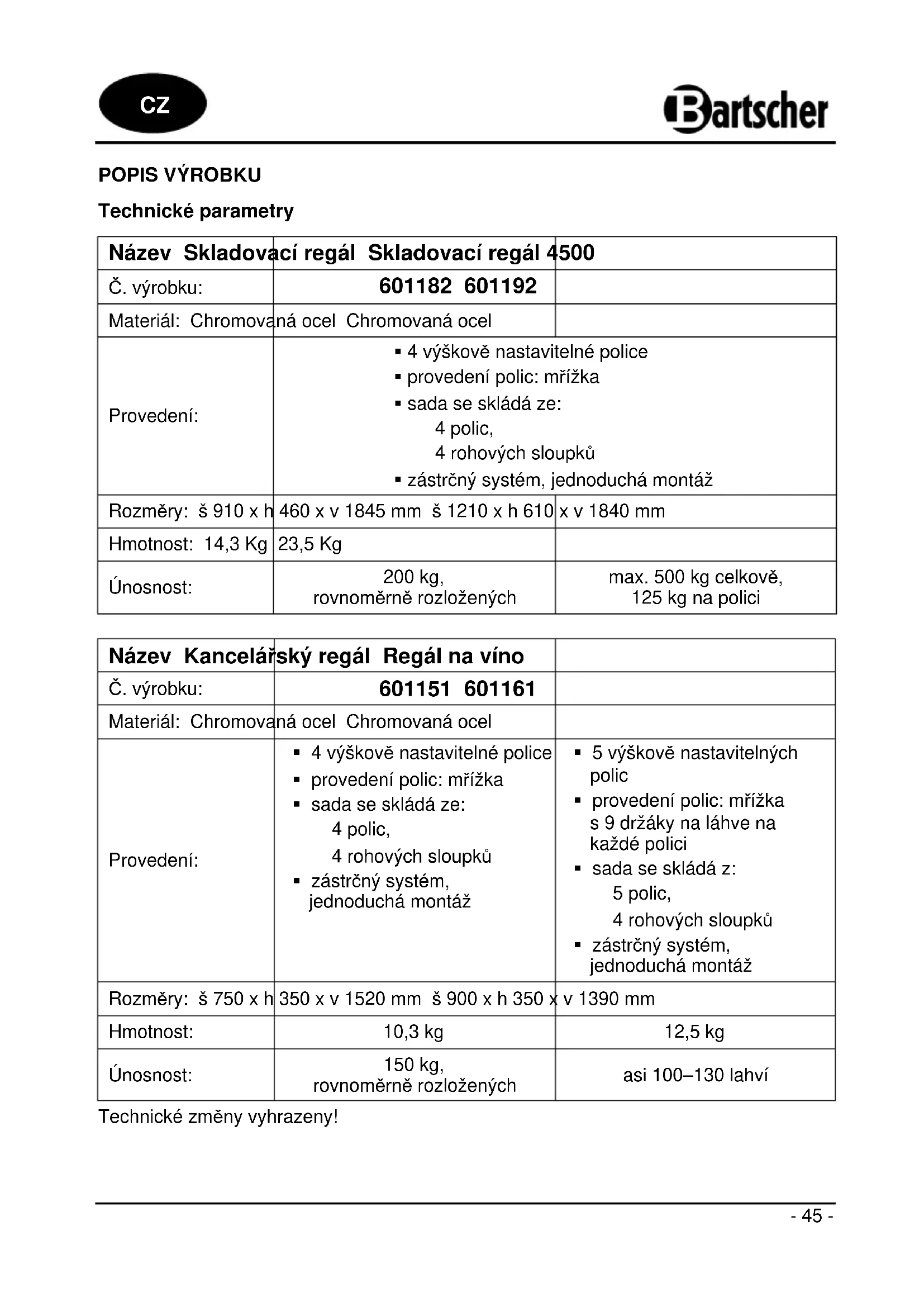

PRODUKTBESCHREIBUNG

Technische Angaben

Název Skladovací regál Skladovací regál 4500
Č. výrobku:	601182 601192
Materiál: Chromovaná ocel Chromovaná ocel
Provedení:	▪ 4 výškově nastavitelné police▪ provedení polic: mřížka▪ sada se skládá ze:4 polic,4 rohových sloupků▪ zástrčný systém, jednoduchá montáz
Rozměry: š 910 x h	460 x v 1845 mm š 1210 x h 610	x v 1840 mm
Hmotnost: 14,3 Kg	23,5 Kg
Únosnost:	200 kg,rovnoměrně rozložených	max. 500 kg celkově,125 kg na polici

Název Kancelářský regál Regál na víno
Č. výrobku:	601151 601161
Materiál: Chromovaná ocel Chromovaná ocel
Provedení:	4 výškově nastavitelné policeprovedení polic: mřížkasada se skládá ze:4 polic,4 rohových sloupkůzástrčný systém,jednoduchá montáž	5 výškově nastavitelných policprovedení polic: mřížkas 9 držáky na láhve na každé policisada se skládá z:5 polic,4 rohových sloupkůzástrčný systém,jednoduchá montáž
Rozměry: š 750 x h	350 x v 1520 mm š 900 x h 350 x	v 1390 mm
Hmotnost:	10,3 kg	12,5 kg
Únosnost:	150 kg,rovnoměrně rozložených	asi 100–130 lahví

Technické změny vyhrazeny!

Seznam částí / rozsah dodávky

1 2 3 4 5

Police (4)
Č. výrobku: 601151/601182/601192

1 Rohový sloupek (4)
2 Spojka k částem rohového sloupku (4)
3 Police (4 nebo 5)
4 Plastové západky (16 nebo 20)
5 Nastavovací nožky regálu (4)

Police (5)
Č. výrobku: 601161
každá s 9 držáky na láhve

MONTÁŽ

Montáž rohových sloupků

1) Všechny čtyři rohové sloupky se skládají ze dvou částí a sešroubujte je se sebou pomocí závitových spojek, které jsou přišroubovány k jedné ze dvou částí sloupku. Horní část sloupku má nahoře plastovou krytku, spodní část sloupku má dole nastavovací nožky. Obě části sloupku sešroubujte ve směru chodu hodinových ručiček. Pokud obě části sloupky nelze spojit, zkontrolujte, zda jsou oba závity správně složeny.

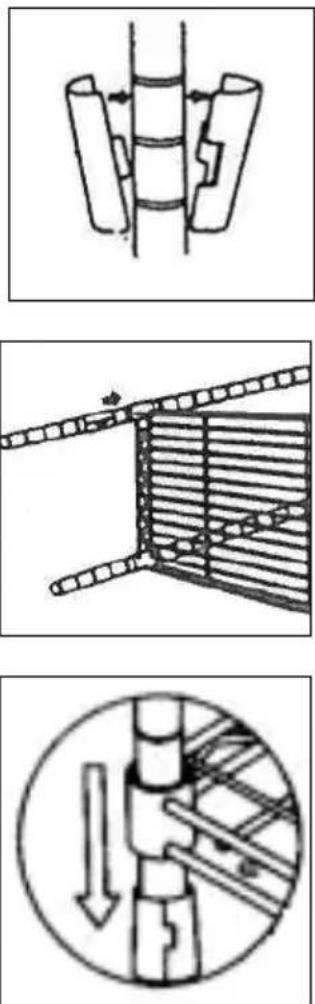

Připevnění police

2) Jako první namontujte do rohových sloupků spodní polici. Doporučujeme, aby spodní police nebyla připevněna výše než 15 cm nad podlahou. V požadované výšce zacvakněte kónické plastové západky do výřezů na sloupcích tak, aby užší konec západek směřoval nahoru a širší konec směřoval dolů.

3) Polici nakloňte mírně na bok a vsuňte horní části čtyř rohových sloupků (s plastovými záslepkami) přes otvory v rozích police až k plastovým západkám.

4) Regál vyrovnejte do roviny. Polici zatlačte v rozích, abyste se ujistili, že police leží pevně na plastových západkách.

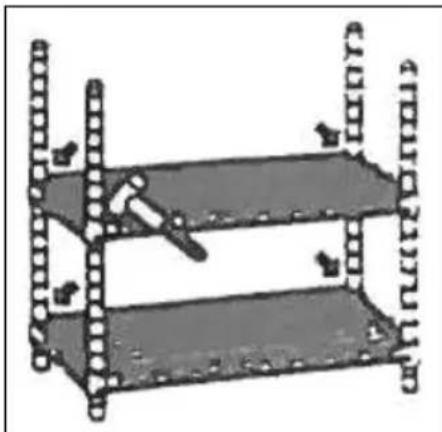

5) Připevněte čtyři plastové západky v požadované výšce pro další polici. Polici nasuňte shora po rohových sloupcích na plastové západky a pevně zatlačte.

6) Opakujte krok 5) pro další police.

7) Výšku regálu seřid'te (vyrovnejte do roviny), zašroubováním nebo vyšroubováním nožek na spodní straně sloupků.

Nyní je regál kompletně smontován.

Pokyn: Použití gumového kladívka může usnadnit montáz.

Čištění

- Regál čistěte pravidelně měkkým, vlhkým hadříkem, na závěr jej důkladně osušte.

OPATRNĚ!

Nikdy nepoužívejte agresivní nebo abrazivní čisticí prostředky, které by mohly poškodit chromovaný povrch regálu.
