Typ výrobku	Kovový regál
Značka	Bartscher
Model	601182
Materiál	Chromovaná ocel
Rozměry (Š x H x V)	910 x 460 x 1845 mm
Hmotnost	14,3 kg
Celková nosnost	200 kg (rovnoměrné rozložení)
Počet polic	4
Typ police	Kovová mřížka
Nastavení výšky polic	Ano (systém zasouvání s plastovými kužely)
Systém montáže	Jednoduché zasouvání, montáž bez nářadí
Nastavitelné nožičky	Ano, pro vyrovnání (4 nožičky)
Součástí balení	4 police, 4 rohové sloupky, 16 plastových kuželů, 4 nožičky
Doporučené použití	Skladový regál, kancelář, víno
Čištění	Měkký vlhký hadřík, důkladně osušte
Zakázané čisticí prostředky	Žíravé prostředky nebo hrubé čisticí prostředky
Náhradní díly k dispozici	Police, sloupky, kužely, nožičky (odkazy v návodu)
Montáž	Jednoduchá, zasunutím kuželů a nasazením polic
Barva	Chromovaná (chromovaná ocel)
Opravitelnost	Jednotlivě vyměnitelné díly

Často kladené otázky - 601182 BARTSCHER

Jak smontovat regál Bartscher 601182?

Nejprve sestavte čtyři sloupky zašroubováním dvou částí každého sloupku. Zasuňte plastové kužely do drážek sloupků v požadované výšce (zúžený konec směřuje nahoru). Nakloňte polici, protáhněte sloupky otvory, poté narovnejte a pevně zatlačte, aby police zapadla na kužely. Opakujte pro každou polici. V případě potřeby použijte gumovou paličku. Seřiďte nožičky pro vyrovnání celku.

Jaká je maximální nosnost regálu?

Celková nosnost je 200 kg při rovnoměrném rozložení na čtyřech policích.

Jak nastavit výšku polic?

Police jsou výškově nastavitelné díky systému zasouvání. Přesuňte plastové kužely v drážkách sloupků do požadované výšky, poté nasaďte polici shora a pevně zatlačte.

Z jakého materiálu je regál vyroben?

Regál je vyroben z chromované oceli, což mu dodává pevnost a odolnost proti korozi.

Jak čistit regál Bartscher?

Pravidelně čistěte měkkým vlhkým hadříkem, poté důkladně osušte. Nikdy nepoužívejte žíravé prostředky nebo hrubé čisticí prostředky, které by mohly poškodit chromovaný povrch.

Jakým čisticím prostředkům se mám vyhnout?

Vyhněte se žíravým látkám a abrazivním čisticím prostředkům (např. prášek na drhnutí, bělidlo), protože poškozují chromování.

Kolik polic je součástí modelu 601182?

Sada obsahuje 4 police z kovové mřížky, dále 4 rohové sloupky a montážní příslušenství.

Je regál stabilní na nerovném povrchu?

Ano, díky nastavitelným nožičkám umístěným na základně každého sloupku. Každou nožičku můžete zašroubovat nebo vyšroubovat, abyste regál vyrovnali na jakémkoli povrchu.

Mohu si dokoupit další police pro rozšíření regálu?

Ano, náhradní police jsou k dispozici. Podívejte se do seznamu dílů v návodu, abyste našli vhodné referenční číslo (např. pro model 601161, 9 přihrádek na lahve).

Jaké příslušenství je součástí sady?

Sada obsahuje: 4 police, 4 rohové sloupky (každý ze dvou částí), 16 plastových montážních kuželů a 4 nastavitelné nožičky.

NÁVOD K OBSLUZE 601182 BARTSCHER

DEUTSCH Seite 1 bis 4
ENGLISH ____ from page 5 to 8
FRANÇAIS de page 9 à page 12
ITALIANO ____ pagine da 13 a 16
ESPAÑOL de la página 17 a la 20
PORTUGUÊS ____ as páginas des de 21 até 24
NEDERLANDS blz. 25 t/m 28
DANSK side fra 29 til og med 32
РУССКИЙ ____ страница 33 до 36
TÜRKÇE sayfalar: 37-40
POLSKI ____ strony od 41 do 44
ČESKY ---- stránka 45 až 48
HRVATSKI --stranica 49 do 52
MAGYAR 53 – 56. oldal
ΕΛΛΗΝΙΚΑ σελίδες από 57 ως 60

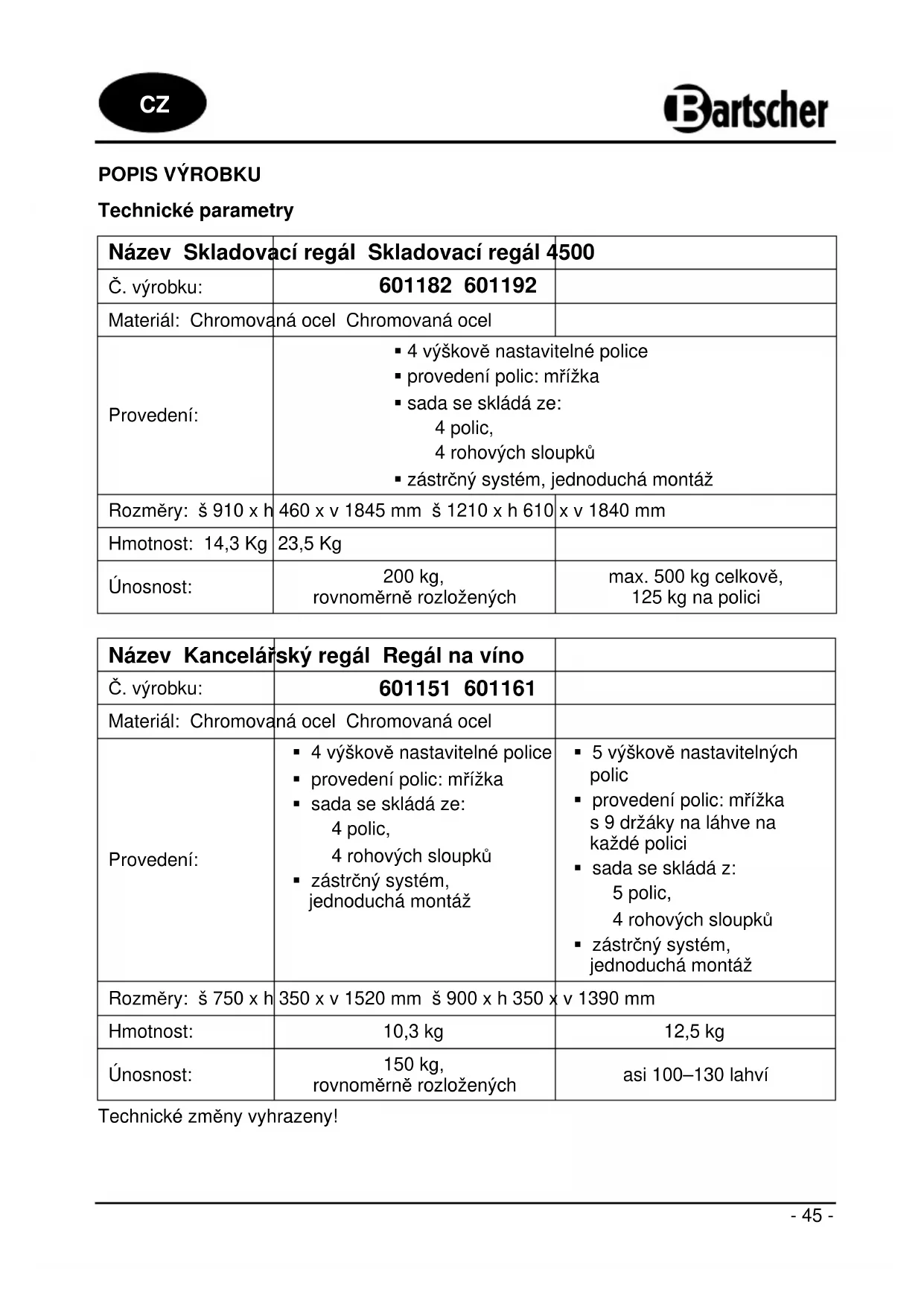

PRODUKTBESCHREIBUNG

Technische Angaben

Název Skladovací regál Skladovací regál 4500
Č. výrobku:	601182 601192
Materiál: Chromovaná ocel Chromovaná ocel
Provedení:	▪ 4 výškově nastavitelné police▪ provedení polic: mřížka▪ sada se skládá ze:4 polic,4 rohových sloupků▪ zástrčný systém, jednoduchá montáž
Rozměry: š 910 x h	460 x v 1845 mm š 1210 x h 610	x v 1840 mm
Hmotnost: 14,3 Kg	23,5 Kg
Únosnost:	200 kg,rovnoměrně rozložených	max. 500 kg celkově,125 kg na polici

Název Kancelářský regál Regál na víno
Č. výrobku:	601151 601161
Materiál: Chromovaná ocel Chromovaná ocel
Provedení:	4 výškově nastavitelné policeprovedení polic: mřížkasada se skládá ze:4 polic,4 rohových sloupkůzástrčný systém,jednoduchá montáž	5 výškově nastavitelných policprovedení polic: mřížkas 9 držáky na láhve na každé policisada se skládá z:5 polic,4 rohových sloupkůzástrčný systém,jednoduchá montáž
Rozměry: š 750 x h	350 x v 1520 mm š 900 x h 350 x	v 1390 mm
Hmotnost:	10,3 kg	12,5 kg
Únosnost:	150 kg,rovnoměrně rozložených	asi 100–130 lahví

Technické změny vyhrazeny!

Seznam částí / rozsah dodávky

1 2 3 4 5

Police (4)
Č. výrobku: 601151/601182/601192

1 Rohový sloupek (4)
2 Spojka k částem rohového sloupku (4)
3 Police (4 nebo 5)
4 Plastové západky (16 nebo 20)
5 Nastavovací nožky regálu (4)

Police (5)
Č. výrobku: 601161
každá s 9 držáky na láhve

MONTÁŽ

Montáž rohových sloupků

1) Všechny čtyři rohové sloupky se skládají ze dvou částí a sešroubujte je se sebou pomocí závitových spojek, které jsou přišroubovány k jedné ze dvou částí sloupku. Horní část sloupku má nahoře plastovou krytku, spodní část sloupku má dole nastavovací nožky. Obě části sloupku sešroubujte ve směru chodu hodinových ručiček. Pokud obě části sloupky nelze spojit, zkontrolujte, zda jsou oba závity správně složeny.

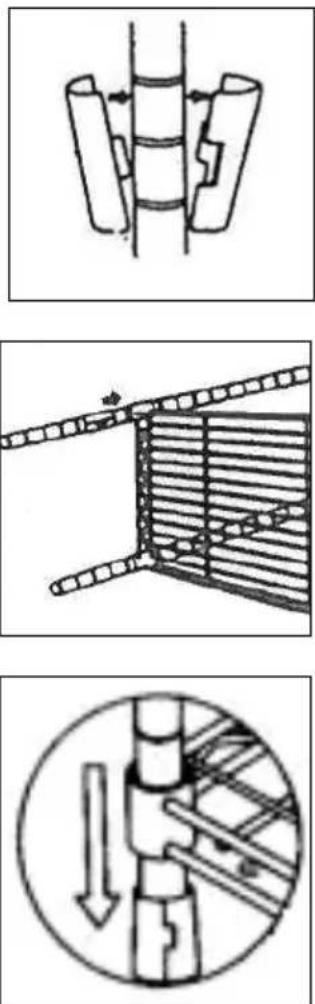

Připevnění police

2) Jako první namontujte do rohových sloupků spodní polici. Doporučujeme, aby spodní police nebyla připevněna výše než 15 cm nad podlahou. V požadované výšce zacvakněte kónické plastové západky do výřezů na sloupcích tak, aby užší konec západek směřoval nahoru a širší konec směřoval dolů.

3) Polici nakloňte mírně na bok a vsuňte horní části čtyř rohových sloupků (s plastovými záslepkami) přes otvory v rozích police až k plastovým západkám.

4) Regál vyrovnejte do roviny. Polici zatlačte v rozích, abyste se ujistili, že police leží pevně na plastových západkách.

5) Připevněte čtyři plastové západky v požadované výšce pro další polici. Polici nasuňte shora po rohových sloupcích na plastové západky a pevně zatlačte.

6) Opakujte krok 5) pro další police.

7) Výšku regálu seřid'te (vyrovnejte do roviny), zašroubováním nebo vyšroubováním nožek na spodní straně sloupků.

Nyní je regál kompletně smontován.

Pokyn: Použití gumového kladívka může usnadnit montáz.

Čištění

- Regál čistěte pravidelně měkkým, vlhkým hadříkem, na závěr jej důkladně osušte.

OPATRNĚ!

Nikdy nepoužívejte agresivní nebo abrazivní čisticí prostředky, které by mohly poškodit chromovaný povrch regálu.
