601182 - Metalen plank BARTSCHER - Gratis gebruiksaanwijzing en handleiding

Type product	Metalen rek
Merk	Bartscher
Model	601182
Materiaal	Verchroomd staal
Afmetingen (L x D x H)	910 x 460 x 1845 mm
Gewicht	14,3 kg
Totale draagvermogen	200 kg (gelijkmatig verdeeld)
Aantal legplanken	4
Type legplank	Metalen draadrooster
Hoogteverstelling van de legplanken	Ja (insteeksysteem met plastic pinnen)
Montagesysteem	Eenvoudig insteken, gereedschapsloze montage
Verstelbare poten	Ja, voor waterpas stellen (4 poten)
Inbegrepen accessoires	4 legplanken, 4 hoekpijlers, 16 plastic pinnen, 4 poten
Aanbevolen gebruik	Magazijnrek, kantoor, wijn
Reiniging	Zachte, vochtige doek, zorgvuldig drogen
Verboden reinigingsmiddelen	Bijtende producten of schurende schoonmaakmiddelen
Reserveonderdelen beschikbaar	Legplanken, pijlers, pinnen, poten (referenties in handleiding)
Montage	Eenvoudig, door pinnen insteken en legplanken vastklikken
Kleur	Verchroomd (verchroomd staal)
Repareerbaarheid	Individueel vervangbare onderdelen

Veelgestelde vragen - 601182 BARTSCHER

Hoe monteer ik het Bartscher 601182 rek?

Begin met het in elkaar zetten van de vier pijlers door de twee delen van elke pijler aan elkaar te schroeven. Steek de plastic pinnen in de groeven van de pijlers op de gewenste hoogte (puntig uiteinde naar boven). Kantel de legplank, steek de pijlers door de gaten, richt de plank op en druk stevig aan zodat de plank op de pinnen klikt. Herhaal voor elke plank. Gebruik indien nodig een rubberen hamer. Pas de poten aan om het geheel waterpas te zetten.

Wat is het maximale draagvermogen van het rek?

Het totale draagvermogen is 200 kg bij gelijkmatige verdeling over de vier legplanken.

Hoe stel ik de hoogte van de legplanken in?

De legplanken zijn in hoogte verstelbaar dankzij het insteeksysteem. Verplaats de plastic pinnen in de groeven van de pijlers naar de gewenste hoogte en klik de legplank eroverheen door stevig aan te drukken.

Van welk materiaal is het rek gemaakt?

Het rek is gemaakt van verchroomd staal, wat het robuust en corrosiebestendig maakt.

Hoe reinig ik het Bartscher rek?

Reinig regelmatig met een zachte, vochtige doek en wrijf het daarna zorgvuldig droog. Gebruik nooit bijtende producten of schurende schoonmaakmiddelen die het verchroomde oppervlak kunnen beschadigen.

Welke reinigingsmiddelen moet ik vermijden?

Vermijd bijtende stoffen en schurende schoonmaakmiddelen (bijv. schuurpoeder, bleekmiddel) omdat ze de verchroomde laag aantasten.

Hoeveel legplanken worden er bij model 601182 geleverd?

De set bevat 4 legplanken van metaalgaas, plus 4 hoekpijlers en montageaccessoires.

Is het rek stabiel op een oneffen vloer?

Ja, dankzij de verstelbare poten aan de basis van elke pijler. U kunt elke poot in- of uitdraaien om het rek waterpas te zetten op elk oppervlak.

Kan ik extra legplanken kopen om het rek uit te breiden?

Ja, er zijn reserve legplanken verkrijgbaar. Raadpleeg de onderdelenlijst in de handleiding voor de juiste referentie (bijv. voor model 601161, 9 flessenrek).

Welke accessoires zijn inbegrepen in de set?

De set bevat: 4 legplanken, 4 hoekpijlers (elk in twee delen), 16 plastic montagepinnen en 4 verstelbare poten.

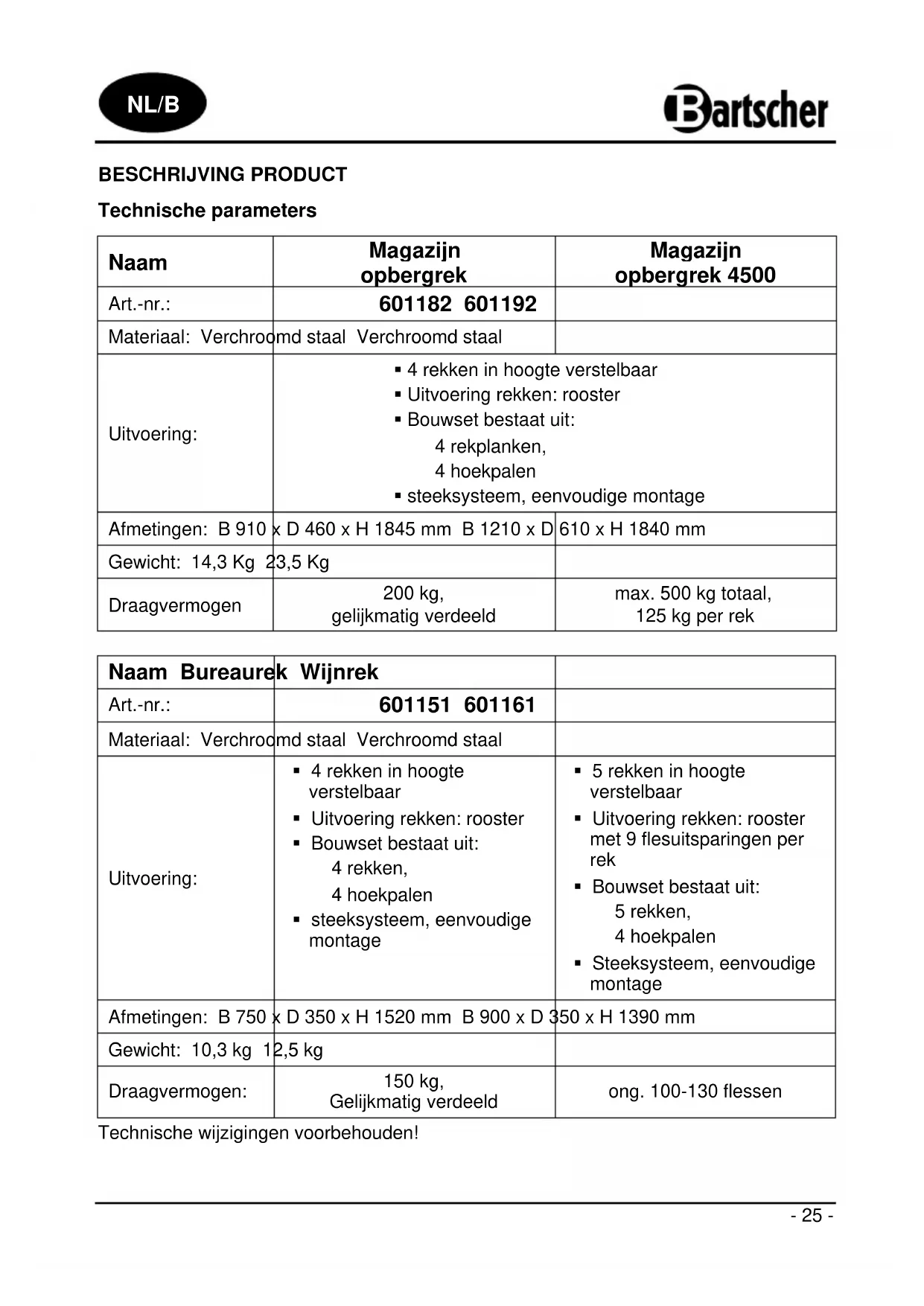

GEBRUIKSAANWIJZING 601182 BARTSCHER

Naam	Magazijn opbergrek	Magazijn opbergrek 4500
Art.-nr.:	601182 601192
Materiaal: Verchroomd staal Verchroomd staal
Uitvoering:	4 rekken in hoogte verstelbaarUitvoering rekken: roosterBouwset bestaat uit:4 rekplanken,4 hoekpalensteeksysteem, eenvoudige montage
Afmetingen: B 910 x D 460 x H 1845 mm B 1210 x D		610 x H 1840 mm
Gewicht: 14,3 Kg 23,5 Kg
Draagvermogen	200 kg,gelijkmatig verdeeld	max. 500 kg totaal,125 kg per rek

Naam Bureaurek Wijnrek
Art.-nr.:	601151 601161
Materiaal: Verchroomd staal Verchroomd staal
Uitvoering:	4 rekken in hoogte verstelbaarUitvoering rekken: roosterBouwset bestaat uit:4 rekken,4 hoekpalensteeksysteem, eenvoudige montage	5 rekken in hoogte verstelbaarUitvoering rekken: rooster met 9 flesuitsparingen per rekBouwset bestaat uit:5 rekken,4 hoekpalenSteeksysteem, eenvoudige montage
Afmetingen: B 750 x D 350 x H 1520 mm B 900 x D 350 x H 1390 mm
Gewicht: 10,3 kg 12,5 kg
Draagvermogen:	150 kg,Gelijkmatig verdeeld	ong. 100-130 flessen

Technische wijzigingen voorbehouden!

Onderdelenlijst / reikwijdte van de levering

1 2 3 4 5

Rek (5)
Art.-nr.: 601161
Elk met 9 flesuitsparingen
voor flessen

1 Hoekpaal (4)
2 Koppelelementen hoekpaal (4)
3 Rek (4 of 5)
4 Kunststof klemmen (16 of 20)
5 Poten om de hoogte in te stellen (nivellering) rek (4)

MONTAGE

Montage van de hoekpalen

1) Elk van de 4 hoekpalen bestaat uit 2 delen die aan elkaar moeten worden gedraaid met behulp van het koppelelement met schroefdraad die aan één van de twee delen van de hoekpaal moet worden gedraaid.

Het bovenste deel van de hoekpaal heeft aan de bovenkant een kunststof bedekking, het onderste deel van de hoekpaal heeft aan de onderkant de mogelijkheid om in hoogte te verstellen.

De twee delen van de hoekpaal samen draaien volgens de richting van de wijzers van de klok. Als beide delen van de hoekpaal niet gemakkelijk kunnen worden verenigd, controleer dan of op de juiste manier de beide schroefdraaddelen zijn aangebracht.

Bevestiging van de rekken

2) Als eerste het onderste rek monteren aan de hoekpalen. Het wordt aanbevolen om het onderste rek niet hoger dan 15 cm boven de vloer te monteren.

Op de gewenste hoogte de conische kunststof klemmen op zo'n manier in de gleuven van de hoekpaal klemmen dat het smalste einde van de klemmen omhoog wijst en het dikste einde naar beneden.

3) Het rek voorzichtig opzij buigen en de bovenste delen van de vier hoekpalen (met de kunststof bedekkingen) door de openingen in de hoeken van het rek tot de kunststof klemmen schuiven.

4) Het rek rechtop neerzetten. Het rek stevig in de hoeken aandrukken om er zeker van te zijn dat het rek stevig op de kunststof klemmen ligt.

5) Bevestig op de gewenste hoogte de 4 koppelelementen voor het volgende rek. Het rek van bovenaf over de hoekpalen naar beneden schuiven tot de kunststof koppelelementen en opnieuw stevig aandrukken.

6) Herhaal stap 5) bij de volgende rekken.

7) Om de hoogte in te stellen (nivelleren) de poten aan de onderkant van het rek in- of uitdraaien.

Het rek is volledig opgebouwd.

Aanwijzing: de montage kan worden vergemakkelijkt met een rubberen hamer.

Reiniging

- Het rek dient regelmatig te worden gereinigd met behulp van een zacht, vochtig doekje en vervolgens zorgvuldig worden drooggewreven.

VOORZICHTIG!

Nooit bijtende of schurende reinigingsmiddelen gebruiken die het verchroomde oppervlak van het rek kunnen beschadigen.

Bartscher GmbH
