РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 601182 BARTSCHER

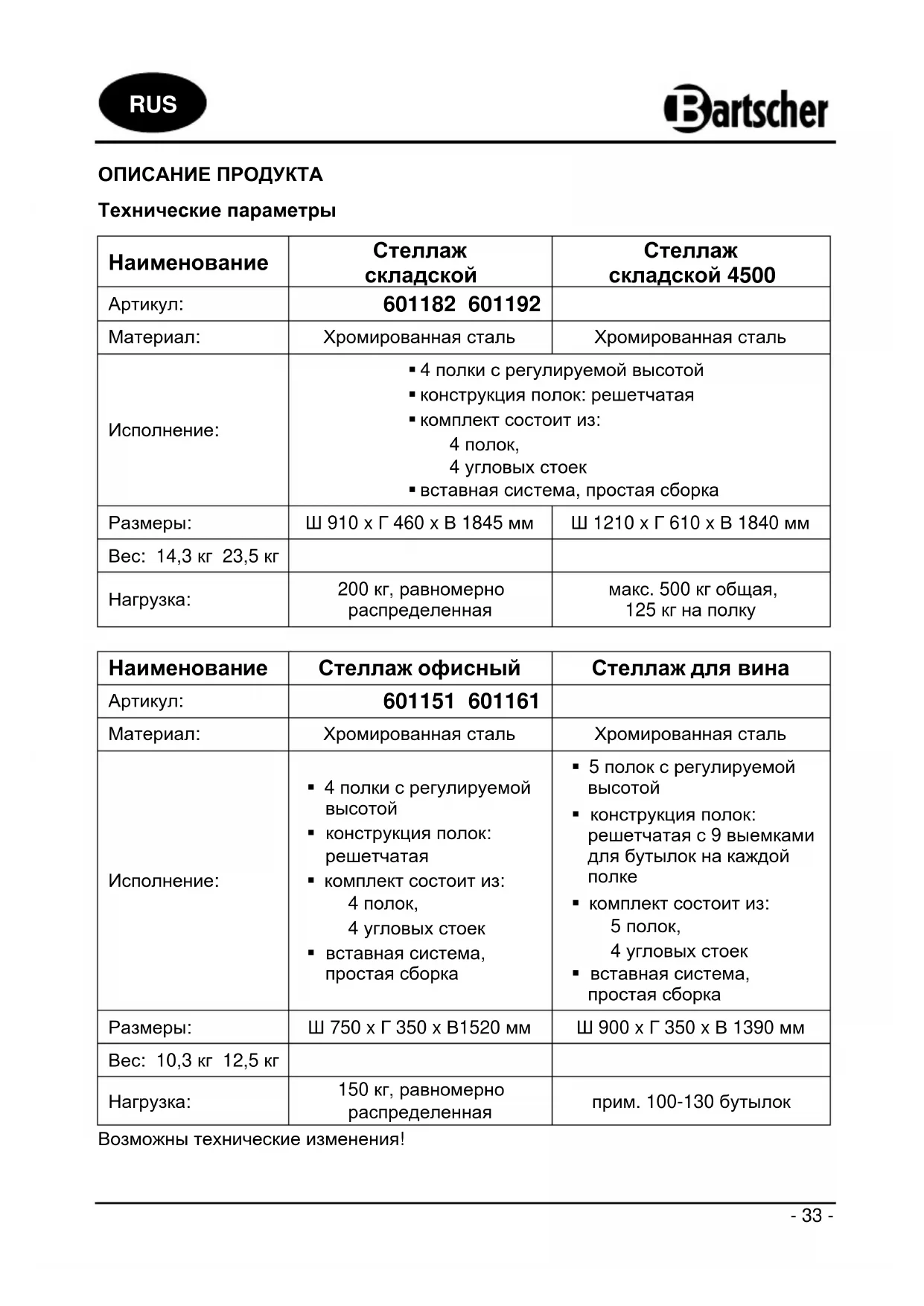

Материал: Хромированная сталь Хромированная сталь Исполнение: 4 полки с регулируемой высотой конструкция полок: решетчатая комплект состоит из: 4 полок, 4 угловых стоек вставная система, простая сборка Размеры: Ш 910 x Г 460 x В 1845 мм Ш 1210 x Г 610 x В 1840 мм Вес: 14,3 кг 23,5 кг

200 кг, равномерно распределенная макс. 500 кг общая, 125 кг на полку Наименование Стеллаж офисный Стеллаж для вина

Материал: Хромированная сталь Хромированная сталь Исполнение: 4 полки с регулируемой

комплект состоит из: 4 полок, 4 угловых стоек вставная система, простая сборка 5 полок с регулируемой

конструкция полок: решетчатая с 9 выемками для бутылок на каждой

комплект состоит из: 5 полок, 4 угловых стоек вставная система, простая сборка Размеры: Ш 750 x Г 350 x В1520 мм Ш 900 x Г 350 x В 1390 мм Вес: 10,3 кг 12,5 кг

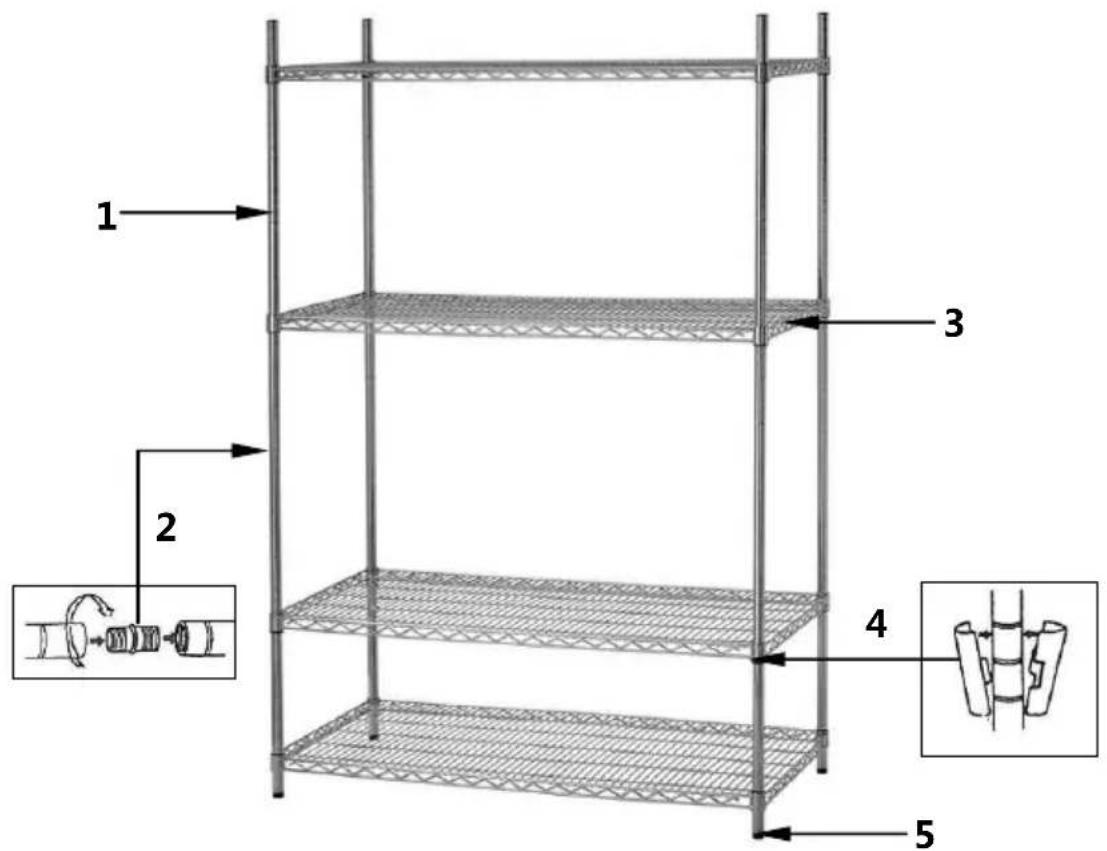

150 кг, равномерно распределенная прим. 100-130 бутылок Возможны технические изменения! RUS- 34 - Список частей / комплект поставки

Муфта для соедининения частей угловой стойки (4)

Пластмассовые фиксаторы (16 или 20)

Ножки для регулировки сталлажа (выравнивания) по высоте (4)

Полки (5) Артикул: 601161 каждая с 9 выемками для бутылок

1) Все четыре стойки состоят из двух частей, и должны быть свинчены друг с

другом с помощью резьбовых муфт, прикрученных к одной из двух частей. Сверху на стойек есть пластиковая накладка, а внизу – ножки для регулировки стойки по высоте. Обе части стойки свинтить друг с другом по часовой стрелке. Если части стойки не удается с легкостью соединить, проверить, правильно ли приложены друг к другу обе части резьбового соединения.

2) Первой к угловым стойкам крепится нижняя

полка. Мы рекомендуем прикрепить нижнюю полку на высоте не более 15 см над полом. Защелкнуть пластмассовые конические фиксаторы в пазах стоек на нудной высоте, так чтобы более узкий конец фиксатора был направлен вверх, а более широкий вниз.

3) Осторожно положить полку на ребро и вставить

верхние части четырех стоек (с пластмассовыми заглушками) в угловые отверстия полки вплоть до фиксаторов.

4) Поставить стеллаж вертикально. Сильно нажать

на углы полки, чтобы убедиться, что она плотно держится в пластиковых фиксаторах.- 36 - Дальнейшая сборка

5) Прикрепить на нужной высоте 4 фиксатора для

следующей полки. Полку сдвинуть вниз по стойкам на фиксаторы и еще раз сильно на нее нажать.

6) Повторить шаг 5) со следующими полками.

7) Для выравнивания стеллажа регулировать

высоту его стоек путем подкручивания ножек.

Теперь стеллаж полностью собран. Указание: при сборке можно использовать резиновый молоток.

• Стеллаж необходимо регулярно чистить с помощью мягкой влажной ткани, после чего тщательно вытереть.

Ни в коем случае не используйте агрессивные или абразивные чистящие средства, которые могут повредить хромированное покрытие стеллажа.
