601182 - Étagère métallique BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étagère métallique
Marque	Bartscher
Modèle	601182
Matériau	Acier chromé
Dimensions (L x P x H)	910 x 460 x 1845 mm
Poids	14,3 kg
Capacité de charge totale	200 kg (répartition uniforme)
Nombre de tablettes	4
Type de tablette	Grillage métallique
Réglage en hauteur des tablettes	Oui (système à enfichage avec cônes en plastique)
Système d'assemblage	Enfichage simple, montage sans outils
Pieds réglables	Oui, pour nivellement (4 pieds)
Accessoires inclus	4 tablettes, 4 piliers d'angle, 16 cônes en plastique, 4 pieds
Utilisation recommandée	Rayonnage d'économat, bureau, vin
Nettoyage	Chiffon doux et humide, sécher soigneusement
Produits d'entretien interdits	Produits caustiques ou nettoyants rugueux
Pièces détachées disponibles	Tablettes, piliers, cônes, pieds (références en notice)
Montage	Simple, par enfichage des cônes et emboîtement des tablettes
Couleur	Chromé (acier chromé)
Réparabilité	Pièces remplaçables individuellement

FOIRE AUX QUESTIONS - 601182 BARTSCHER

Comment assembler l'étagère Bartscher 601182 ?

Assemblez d'abord les quatre piliers en vissant les deux parties de chaque pilier. Insérez les cônes en plastique dans les rainures des piliers à la hauteur souhaitée (extrémité effilée vers le haut). Inclinez la tablette, passez les piliers par les orifices, puis redressez et appuyez fermement pour clipser la tablette sur les cônes. Répétez pour chaque tablette. Utilisez un maillet en caoutchouc si nécessaire. Ajustez les pieds pour niveler l'ensemble.

Quelle est la capacité de charge maximale de l'étagère ?

La capacité de charge totale est de 200 kg avec une répartition uniforme sur les quatre tablettes.

Comment régler la hauteur des tablettes ?

Les tablettes sont réglables en hauteur grâce au système d'enfichage. Déplacez les cônes en plastique dans les rainures des piliers à la hauteur désirée, puis emboîtez la tablette par-dessus en appuyant fermement.

De quel matériau est fabriquée l'étagère ?

L'étagère est en acier chromé, ce qui lui confère robustesse et résistance à la corrosion.

Comment nettoyer l'étagère Bartscher ?

Nettoyez régulièrement avec un chiffon doux et humide, puis essuyez soigneusement. N'utilisez jamais de produits caustiques ou de nettoyants rugueux qui pourraient endommager la surface chromée.

Quels produits d'entretien dois-je éviter ?

Évitez les substances caustiques et les nettoyants abrasifs (ex. poudre à récurer, eau de Javel) car ils altèrent le chromage.

Combien de tablettes sont fournies avec le modèle 601182 ?

Le kit comprend 4 tablettes en grillage métallique, ainsi que 4 piliers d'angle et les accessoires de montage.

L'étagère est-elle stable sur un sol inégal ?

Oui, grâce aux pieds réglables situés à la base de chaque pilier. Vous pouvez visser ou dévisser chaque pied pour niveler l'étagère sur toute surface.

Puis-je acheter des tablettes supplémentaires pour agrandir l'étagère ?

Oui, des tablettes de rechange sont disponibles. Consultez la liste des pièces dans la notice pour trouver la référence adaptée (ex. pour le modèle 601161, 9 canaux à bouteilles).

Quels accessoires sont inclus dans le kit ?

Le kit contient : 4 tablettes, 4 piliers d'angle (en deux parties chacun), 16 cônes d'assemblage en plastique et 4 pieds réglables.

MODE D'EMPLOI 601182 BARTSCHER

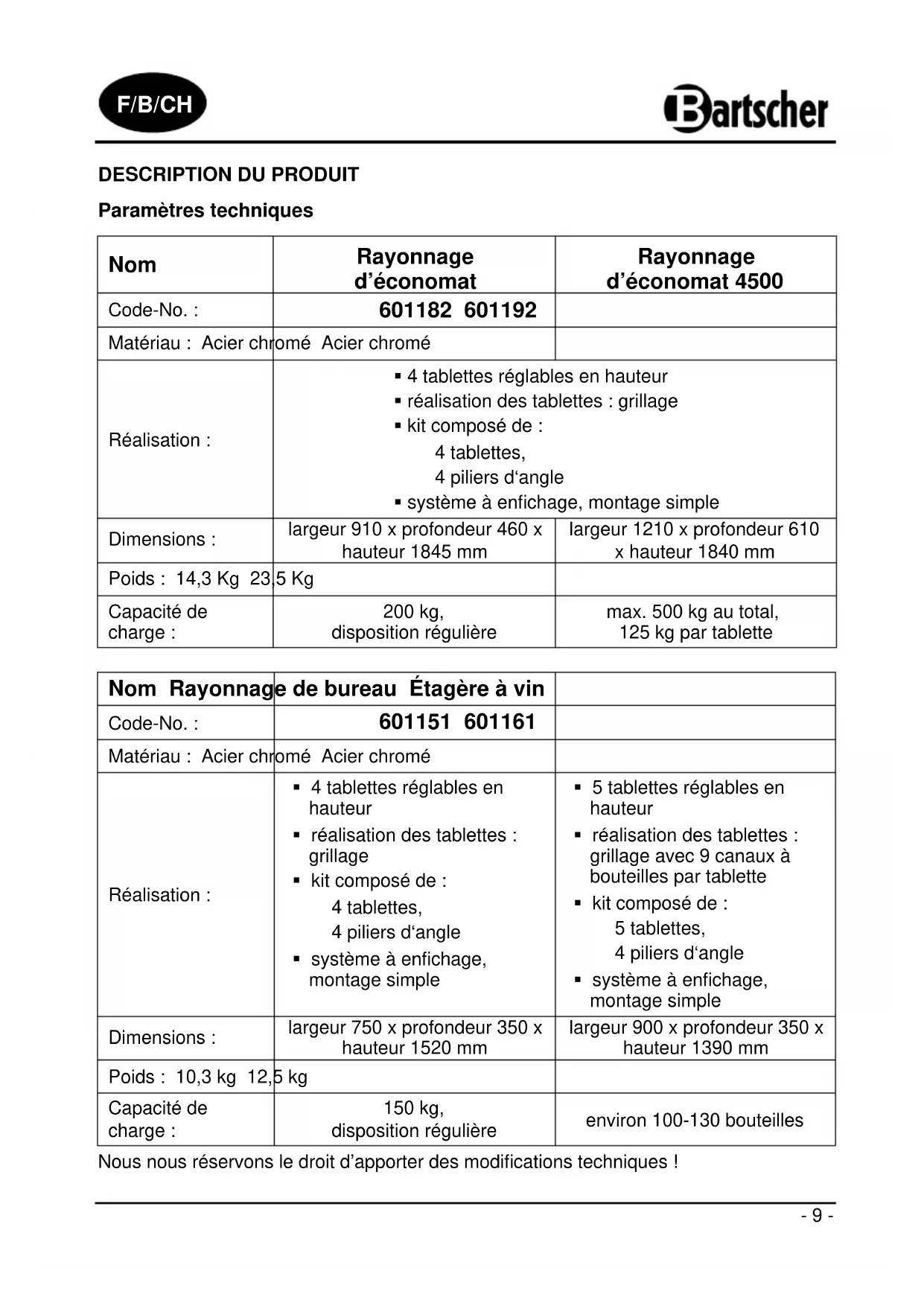

Paramètres techniques

Nom	Rayonnage d’économat	Rayonnage d’économat 4500
Code-No. :	601182 601192
Matériau : Acier chromé	Acier chromé
Réalisation :	4 tablettes réglables en hauteurréalisation des tablettes : grillagekit composé de :4 tablettes,4 piliers d’anglesystème à enfichage, montage simple
Dimensions :	largeur 910 x profondeur 460 xhauteur 1845 mm	largeur 1210 x profondeur 610x hauteur 1840 mm
Poids : 14,3 Kg 23	5 Kg
Capacité de charge :	200 kg,disposition régulière	max. 500 kg au total,125 kg par tablette

Nom Rayonnage de bureau Étagère à vin
Code-No. :	601151 601161
Matériau : Acier chromé Acier chromé
Réalisation :	4 tablettes réglables en hauteurréalisation des tablettes : grillagekit composé de :4 tablettes,4 piliers d'anglesystème à enfichage, montage simple
Dimensions :	largeur 750 x profondeur 350 x hauteur 1520 mm
Poids : 10,3 kg 12,5 kg
Capacité de charge :	150 kg, disposition régulière

Nous nous réservons le droit d'apporter des modifications techniques !

Liste des pièces / éléments fournis

1 2 3 4 5

Tablettes (5) Code-No.: 601161 9 canaux à bouteilles chacune

1 Pilier d'angle (4) 2 Raccord des éléments du pilier d'angle (4) 3 Tablette (4 ou 5) 4 Cône d'assemblage en plastique (16 ou 20) 5 Pieds pour le réglage de la hauteur (nivellement) du rayonnage (4)

Montage des piliers

Chacun des quatre piliers se compose de deux parties qui doivent être assemblées à l'aide des raccords filetés vissés à l'une des deux parties du pilier. La partie supérieure du pilier possède un bouchon en plastique, tandis que la partie inférieure peut être réglée en hauteur au niveau du sol. Visser les deux parties du pilier dans le sens des aiguilles d'une montre. Si les deux parties ne peuvent pas être facilement raccordées, vérifier si les deux éléments filetés sont correctement assemblés.

Fixation de la tablette

2) En premier lieu, fixer aux piliers la tablette inférieure. Il est conseillé de monter la tablette inférieure à une hauteur maximale de 15 cm au-dessus du sol. Emboîter les cônes en plastique à la hauteur requise dans les rainures sur les piliers de façon à ce que l'extrémité effilée soit dirigée vers le haut et l'extrémité épaisse vers le bas.

3) Pencher légèrement la tablette vers le côté et passer les parties supérieures des quatre piliers (avec les bouchons en plastique) par les quatre orifices dans les angles de la tablette jusqu'aux cônes en plastique.

4) Placer le rayonnage à la verticale. Appuyer fortement sur les angles de la tablette afin de s'assurer qu'elle est bien fixée sur les cônes en plastique.

5) Fixer à la hauteur voulue les 4 cônes en plastique pour la tablette suivante. Glisser la tablette sur les piliers par le haut et de nouveau appuyer pour bien la fixer sur les cônes en plastique. 6) Répéter l'étape 5) pour les tablettes suivantes. 7) Afin de régler la hauteur (niveler) de la tablette, visser ou dévisser les pieds dans les parties inférieures des piliers.

Le rayonnage est assemblé en entier.

Conseil : L'utilisation d'un maillet en caoutchouc peut faciliter le montage.

Nettoyage

- Nettoyer régulièrement le rayonnage à l'aide d'un chiffon doux et humide, l'essuyer ensuite soigneusement.

Attention!

Ne jamais utiliser des substances caustiques ou des nettoyants rugueux qui pourraient endommager la surface chromée du rayonnage.

Bartscher GmbH

Allemagne Fax: [phone]
