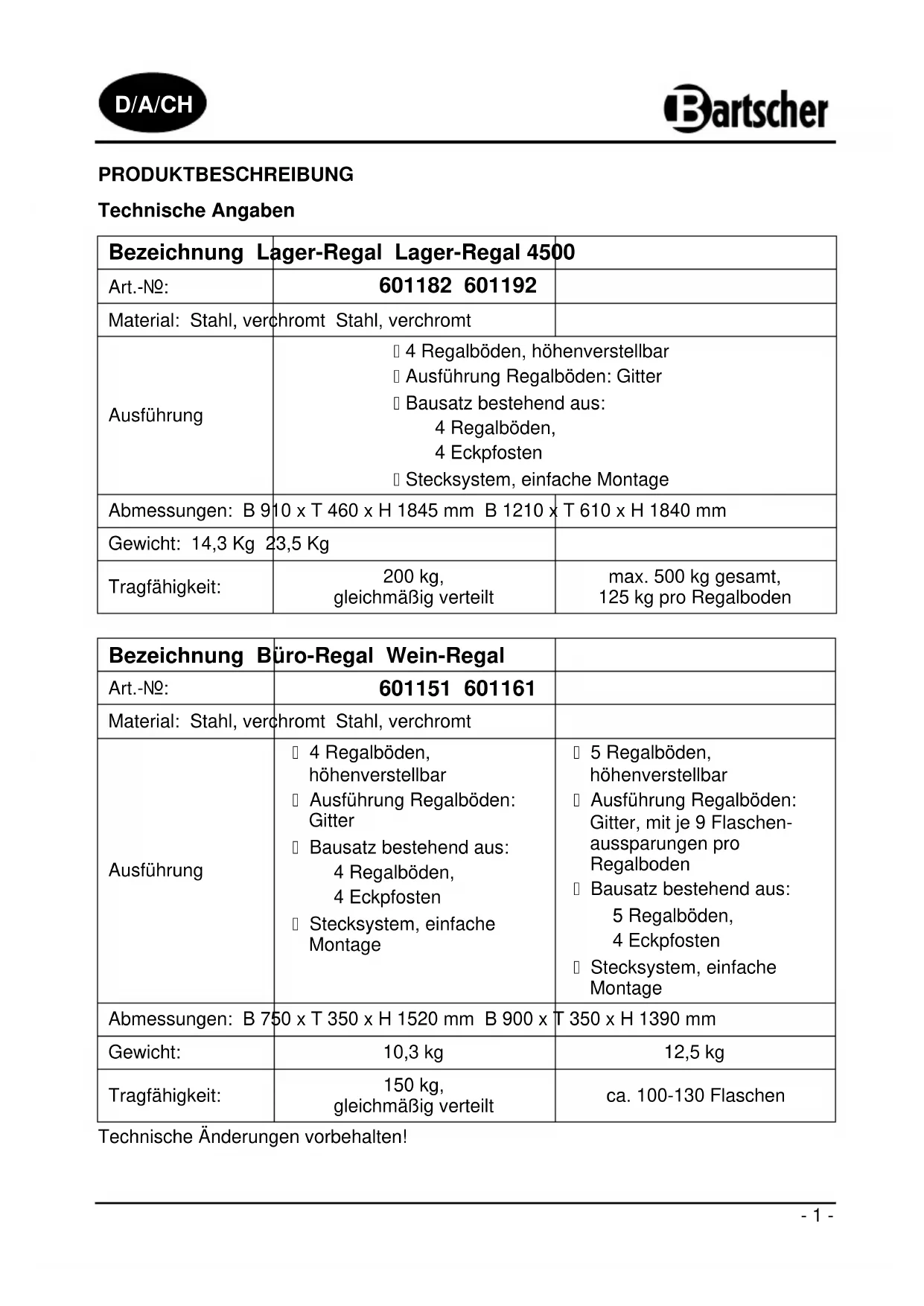

σελίδες από 57 ως 60- 1 - PRODUKTBESCHREIBUNG Technische Angaben Bezeichnung Lager-Regal Lager-Regal 4500 Art.-Nr.:

Material: Stahl, verchromt Stahl, verchromt Ausführung 4 Regalböden, höhenverstellbar Ausführung Regalböden: Gitter Bausatz bestehend aus: 4 Regalböden, 4 Eckpfosten Stecksystem, einfache Montage Abmessungen: B 910 x T 460 x H 1845 mm B 1210 x T 610 x H 1840 mm Gewicht: 14,3 Kg 23,5 Kg Tragfähigkeit: 200 kg, gleichmäßig verteilt max. 500 kg gesamt, 125 kg pro Regalboden Bezeichnung Büro-Regal Wein-Regal Art.-Nr.:

Material: Stahl, verchromt Stahl, verchromt Ausführung 4 Regalböden, höhenverstellbar Ausführung Regalböden: Gitter Bausatz bestehend aus: 4 Regalböden, 4 Eckpfosten Stecksystem, einfache Montage 5 Regalböden, höhenverstellbar Ausführung Regalböden: Gitter, mit je 9 Flaschen- aussparungen pro Regalboden Bausatz bestehend aus: 5 Regalböden, 4 Eckpfosten Stecksystem, einfache Montage Abmessungen: B 750 x T 350 x H 1520 mm B 900 x T 350 x H 1390 mm Gewicht: 10,3 kg 12,5 kg Tragfähigkeit: 150 kg, gleichmäßig verteilt ca. 100-130 Flaschen Technische Änderungen vorbehalten! D/A/CH- 2 - Teileübersicht / Lieferumfang

Regalböden (4) Art.-Nr.: 601151/601182/601192

Verbindungsstück Eckpfostenteile (4)

Regalboden (4 bzw. 5)

Plastikriegel (16 bzw. 20)

Füße zur Nievellierung des Regals (4)

Regalböden (5) Art.-Nr.: 601161 mit je 9 Flaschenaussparungen

MONTAGE Zusammenbau der Eckpfosten

1) Alle vier Eckpfosten bestehen aus zwei Teilen und werden mit Hilfe der

Verbindungsstücke mit Gewinde, welche schon jeweils an einem der beiden Eckpfostenteile angeschraubt sind, zusammen geschraubt. Das Oberteil der Eckpfosten hat oben eine Plastikabdeckung, das Unterteil des Eckpfostens ist am Boden mit Füßen zur Nivellierung versehen. Die beiden Eckpfostenteile im Uhrzeigersinn handfest zusammenschrauben. Sollten sich die beiden Eckpfostenteile nicht leicht zusammen schrauben lassen, prüfen Sie, ob die beiden Gewindeteile richtig zusammengesetzt sind.

2) Montieren Sie als erstes den unteren Regalboden

an den Eckpfosten. Wir empfehlen diesen Regal- boden nicht höher als 15 cm über dem Fußboden anzubringen. Lassen Sie In der gewünschten Höhe die konischen Plastikriegel in die Rillen der Eckpfosten einschnappen, wobei das kleine, verjüngte Ende der Plastikriegel nach oben und das dickere Ende nach unten zeigen sollte.

3) Den Regalboden leicht seitlich kippen und die

Oberteile der vier Eckpfosten (mit Plastikabdeckung) durch die Öffnungen an den Ecken im Regalboden bis zu den Plastikriegeln schieben.

4) Richten Sie das Regal auf. Drücken Sie den

Regalboden an den Ecken von oben fest herunter, um sicher zu stellen, dass er fest auf den Plastikriegeln aufliegt.- 4 - Weiterer Zusammenbau

5) Bringen Sie für den weiteren Regalboden in der

(als nächstes) gewünschten Regalbodenhöhe 4 Plastikriegel jeweils an den Eckpfosten an. Lassen Sie den Regalboden von oben über die Eckpfosten bis auf die Plastikriegel herunter gleiten und drücken Sie ihn fest nach unten.

6) Wiederholen Sie Schritt 5) für die weiteren

7) Zum Höhenausgleich (zur Nivellierung) des

Regales die Füße an den Unterteilen der Eckpfosten weiter hinein- oder herausdrehen.

Nun ist das Regal komplett zusammengebaut. Hinweis: Der Gebrauch eines Gummihammers kann die Montage erleichtern.

• Reinigen Sie das Regal regelmäßig mit einem weichen feuchten Tuch und trocknen Sie es anschließend gründlich ab. VORSICHT! Benutzen Sie niemals aggressive oder scheuernde Reinigungsmittel, welche die verchromte Oberfläche des Regales beschädigen können.
