Produkttyp	Weinregal aus Metall
Marke	Bartscher
Modell	601161
Material	Verchromter Stahl
Anzahl der Böden	5 höhenverstellbare Böden
Bodenart	Gitter mit 9 Flaschenkanälen pro Boden
Abmessungen (B x T x H)	900 x 350 x 1390 mm
Gewicht	12,5 kg
Belastbarkeit	Ca. 100 bis 130 Flaschen
Montagesystem	Steckverbindung, zweiteilige Säulen mit Gewindeanschlüssen
Enthaltenes Zubehör	4 Eckpfosten, 5 Böden, 20 Kunststoff-Montagekegel, 4 Nivellierfüße
Höhenverstellung	Schraubfüße zum Nivellieren
Pflege und Reinigung	Weiches, feuchtes Tuch, gründlich trocknen
Vorsichtsmaßnahmen	Keine ätzenden Substanzen oder scheuernde Reinigungsmittel verwenden
Vorgesehene Verwendung	Lagerung von Weinflaschen

Häufig gestellte Fragen - 601161 BARTSCHER

Wie montiere ich das Weinregal Bartscher 601161?

Montieren Sie jede Säule, indem Sie die beiden Teile zusammenschrauben. Stecken Sie die Kunststoffkegel in die Rillen der Säulen in der gewünschten Höhe. Schieben Sie dann jeden Boden von oben auf die Säulen und drücken Sie fest, bis er auf den Kegeln einrastet. Wiederholen Sie dies für die folgenden Böden. Stellen Sie die Höhe der Füße ein, um das Regal zu nivellieren.

Wie hoch ist die Belastbarkeit dieses Regals?

Das Regal kann etwa 100 bis 130 Weinflaschen aufnehmen. Jeder Boden hat 9 Kanäle zur individuellen Aufbewahrung der Flaschen.

Welche Materialien werden verwendet?

Das Regal besteht aus verchromtem Stahl, was ihm Robustheit und Korrosionsbeständigkeit verleiht. Die Montagekegel sind aus Kunststoff.

Sind die Böden höhenverstellbar?

Ja, die 5 Böden sind höhenverstellbar. Sie können die Kunststoffkegel in verschiedenen Höhen in den Rillen der Säulen positionieren, um den Abstand anzupassen.

Wie reinige ich das Regal?

Verwenden Sie ein weiches, feuchtes Tuch zur Reinigung der Oberflächen. Trocknen Sie nach der Reinigung gründlich. Vermeiden Sie ätzende oder scheuernde Produkte, die die Chromoberfläche beschädigen könnten.

Was sind die genauen Abmessungen des Regals?

Die Abmessungen sind: Breite 900 mm, Tiefe 350 mm, Höhe 1390 mm.

Wie viele Flaschen kann ich pro Boden lagern?

Jeder Boden hat 9 Flaschenkanäle, so dass pro Boden bis zu 9 Flaschen gelagert werden können, also insgesamt etwa 45 Flaschen, wenn alle Böden genutzt werden. Die Gesamtkapazität wird jedoch je nach Anordnung auf 100 bis 130 Flaschen geschätzt.

Erfordert die Montage spezielles Werkzeug?

Nein, die Montage erfolgt durch Stecken. Ein Gummihammer kann das Einrasten der Böden erleichtern, ist aber nicht unbedingt erforderlich.

Was tun, wenn sich die Säulen nicht leicht zusammenstecken lassen?

Überprüfen Sie, ob die beiden Gewindeteile der Säule richtig ausgerichtet und zusammengeschraubt sind. Lösen und schrauben Sie sie gegebenenfalls wieder fest, um sicherzustellen, dass die Verbindung richtig sitzt.

Wie nivelliere ich das Regal auf unebenem Boden?

Verwenden Sie die 4 Nivellierfüße an den Säulen. Drehen Sie jeden Fuß hinein oder heraus, um die Höhe anzupassen und das Regal zu stabilisieren.

BEDIENUNGSANLEITUNG 601161 BARTSCHER

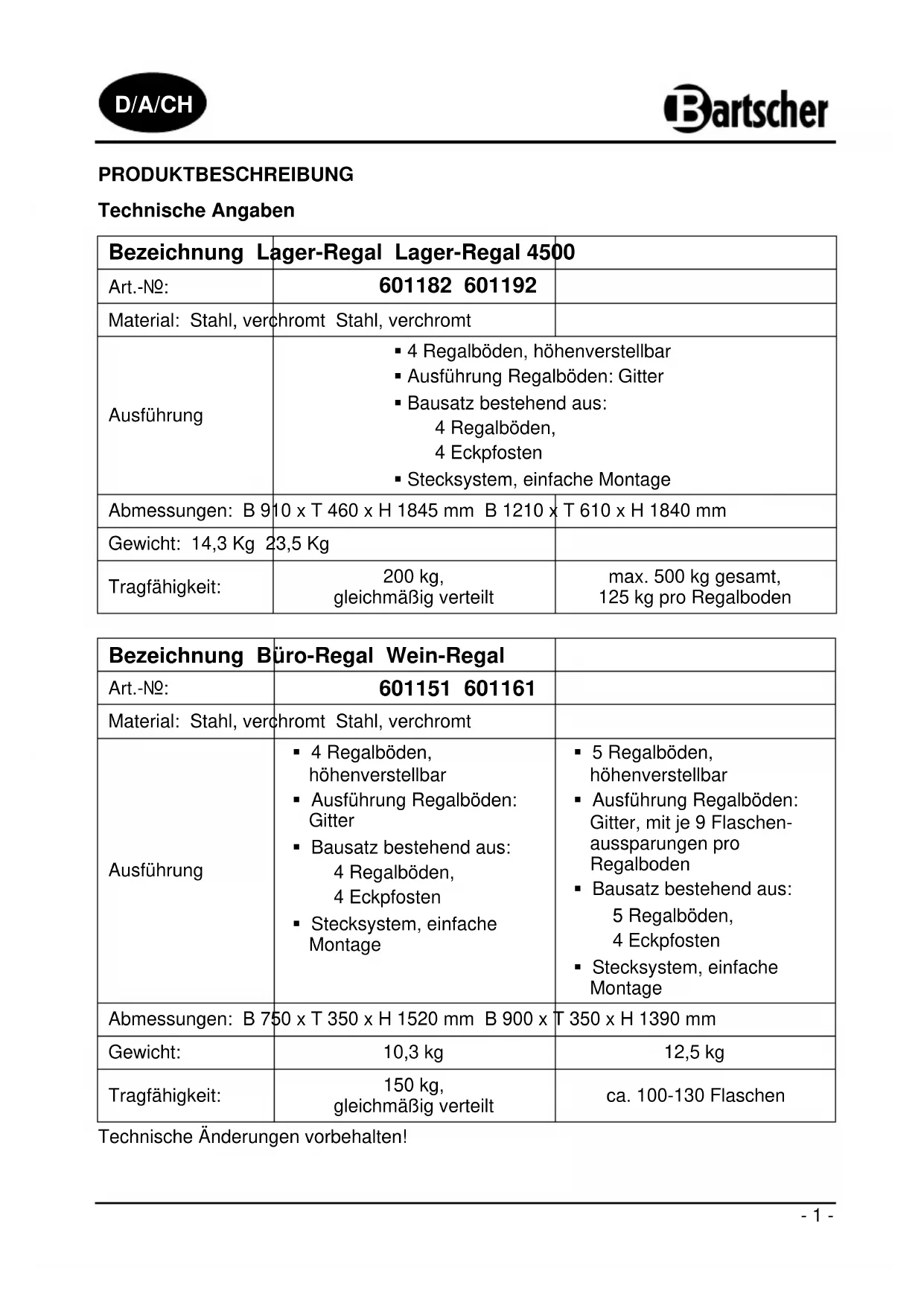

Bezeichnung	Lager-Regal	Lager-Regal 4500
Art.-№:	601182	601192
Material: Stahl, verchromt Stahl, verchromt
Ausbührung	4 Regalböden, hohenverstellbarAusführung Regalböden: GitterBausatz bestehend aus:4 Regalböden,4 EckpfostenStecksystem, einfache Montage
Abmessungen: B 9	10 x T 460 x H 1845 mm B 1210 x T 610 x H 1840 mm
Gewicht: 14,3 Kg	23,5 Kg
Tragfähigkeit:	200 kg,gleichmäßig verteil	max. 500 kg gesamt,125 kg pro Regalboden

Bezeichnung Büro-Regal Wein-Regal
Art.-№:	601151 601161
Material: Stahl, verchromt Stahl, verchromt
Ausbführung	4 Regalböden, höhenverstellbar Ausführung Regalböden: Gitter Bausatz bestehend aus: 4 Regalböden, 4 Eckpfosten Stecksystem, einfache Montage	5 Regalböden, höhenverstellbar Ausführung Regalböden: Gitter, mit je 9 Flaschen-aussparungen pro Regalboden Bausatz bestehend aus: 5 Regalböden, 4 Eckpfosten Stecksystem, einfache Montage
Abmessungen: B 750 x T 350 x H 1520 mm B 900 x T 350 x H 1390 mm
Gewicht:	10,3 kg	12,5 kg
Tragfähigkeit:	150 kg, gemeinsBIG verteilt	ca. 100-130 Flaschen

Technische Änderungen vorbehalten!

Teileübersicht / Lieferumfang

Regalboden (4)

Art.-NQ: 601151/601182/601192

1 Eckpfosten (4)
2 Verbindungsstück Eckpfostenteile (4)
3 Regalboden (4 bzw. 5)
4 Plastikriegel (16 bzw. 20)
5 FuBe zur Nievellierung des Regals (4)

Regalboden (5)

Art.-N2: 601161

mit je 9 Flaschenaussparungen

MONTAGE

Zusammenbau der Eckpfosten

1) Alle vier Eckpfosten bestehen aus zwei Teilen und werden mit Hilfe der Verbindungsstücke mit Gewinde, welche schon jeweils an einem der beiden Eckpfostenteile angeschraubt sind, zusammen geschraubt.

Das Oberteil der Eckpfosten hat oben eine Plastikabdeckung, das Unterteil des Eckpfostens ist am Boden mit Fußen zur Nivellierung versehen.

Die beiden EckpFoldenteile im Uhrzeigersinn handfest zusammen schrauben setzen, prufen Sie, ob die beiden Gewindeteile richtig zusammen gesetzt sind.

Anbringen des Regalbodens

2) Montieren Sie als erstes den unteren Regalboden an den Eckpfosten. Wir empfehlen diesen Regalboden nicht hoher als 15 cm über dem Fußboden anzubringen.

Lassen Sie In der gewünschten Höhe die konischen Plastikriegel in die Rillen der Eckpfosten einschnappen, wobei das keine, vergänte Ende der Plastikriegel nach oben und das dickere Ende nach unten zeigen sollen.

3) Den Regalboden leicht seitlich kippen und die Oberteile der vier Eckpfosten (mit Plastikabdeckung) durch die Öffnungen an den Ecken im Regalboden bis zu den Plastikriegeln schieben.

4) Richten Sie das Regal auf. Drücken Sie den Regalboden an den Ecken von oben fest herunter, um sicher zu stellen, dass er fest auf den Plastikriegeln aufliegt.

Weiterer Zusammenbau

5) Bringen Sie für den weiteren Regalboden in der (als nächstes) gewündschen Regalbodenhöhe 4 Plastikriegel jeweils an den Eckpfosten an. Lassen Sie den Regalboden von oben über die Eckpfosten bis auf die Plastikriegel herunter gleiten und drücken Sieihn fest nach unten.
6) Wiederholen Sie Schritt 5) für die weiteren Regalböden.
7) Zum Höhenausgleich (zur Nivellierung) des Regales die Fuß an den Unterteilen der Eckpfosten weiter hinein- oder herausdrehen.

Nun ist das Regal komplett zusammengebaut.

Hinweis: Der Gebrauch eines Gummihammers kann die Montage erreichtern.

Reinigung

• Reinigen Sie das Regal regelmäßig mit einem weichen feuchten Tuch und trocknen Sie es anschließend gründlich ab.

VORSICHT!

Benutzen Sie niemals aggressive oder scheuernde Reinigungsmittel, welche die verchromte Oberfläche des Regales beschädigen können.

PRODUCT DESCRIPTION

Technical parameters
