601161 - Scaffale metallico BARTSCHER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scaffale metallico per vino
Marca	Bartscher
Modello	601161
Materiale	Acciaio cromato
Numero di ripiani	5 ripiani regolabili in altezza
Tipo di ripiano	Griglia con 9 canali per bottiglie per ripiano
Dimensioni (L x P x A)	900 x 350 x 1390 mm
Peso	12,5 kg
Capacità di carico	Circa 100-130 bottiglie
Sistema di montaggio	Incastro, pilastri in due parti con raccordi filettati
Accessori inclusi	4 pilastri angolari, 5 ripiani, 20 coni di assemblaggio in plastica, 4 piedi di livellamento
Regolazione in altezza	Piedi avvitabili per livellamento
Manutenzione e pulizia	Panno morbido e umido, asciugare accuratamente
Precauzioni	Non utilizzare sostanze caustiche o detergenti abrasivi
Utilizzo previsto	Conservazione di bottiglie di vino

Domande frequenti - 601161 BARTSCHER

Come montare lo scaffale per vino Bartscher 601161?

Assemblare ciascun pilastro avvitando le due parti. Fissare i coni di plastica nelle scanalature dei pilastri all'altezza desiderata. Scivolare quindi ogni ripiano sui pilastri dall'alto e premere saldamente in modo che si incastri sui coni. Ripetere per i ripiani successivi. Regolare l'altezza dei piedi per livellare la scaffalatura.

Qual è la capacità di carico di questo scaffale?

Lo scaffale può contenere circa 100-130 bottiglie di vino. Ogni ripiano ha 9 canali per riporre le bottiglie individualmente.

Quali sono i materiali utilizzati?

Lo scaffale è realizzato in acciaio cromato, che gli conferisce robustezza e resistenza alla corrosione. I coni di assemblaggio sono in plastica.

I ripiani sono regolabili in altezza?

Sì, i 5 ripiani sono regolabili in altezza. È possibile posizionare i coni di plastica a diversi livelli nelle scanalature dei pilastri per adattare la spaziatura.

Come pulire lo scaffale?

Utilizzare un panno morbido e umido per pulire le superfici. Asciugare accuratamente dopo la pulizia. Evitare prodotti caustici o abrasivi che potrebbero danneggiare il rivestimento cromato.

Quali sono le dimensioni esatte dello scaffale?

Le dimensioni sono: larghezza 900 mm, profondità 350 mm, altezza 1390 mm.

Quante bottiglie posso conservare per ripiano?

Ogni ripiano ha 9 canali per bottiglie, permettendo di riporre fino a 9 bottiglie per ripiano, per un totale di circa 45 bottiglie se tutti i ripiani sono utilizzati. Tuttavia, la capacità totale è stimata tra 100 e 130 bottiglie a seconda della disposizione.

Il montaggio richiede strumenti speciali?

No, il montaggio avviene per incastro. Un mazzuolo di gomma può facilitare l'incastro dei ripiani, ma non è indispensabile.

Cosa fare se i pilastri non si incastrano facilmente?

Verificare che le due parti filettate del pilastro siano correttamente allineate e avvitate. Se necessario, svitare e riavvitare assicurandosi che il raccordo sia ben posizionato.

Come livellare lo scaffale su un pavimento irregolare?

Utilizzare i 4 piedi di livellamento situati sotto i pilastri. Avvitare o svitare ciascun piede per regolare l'altezza e stabilizzare la scaffalatura.

MANUALE UTENTE 601161 BARTSCHER

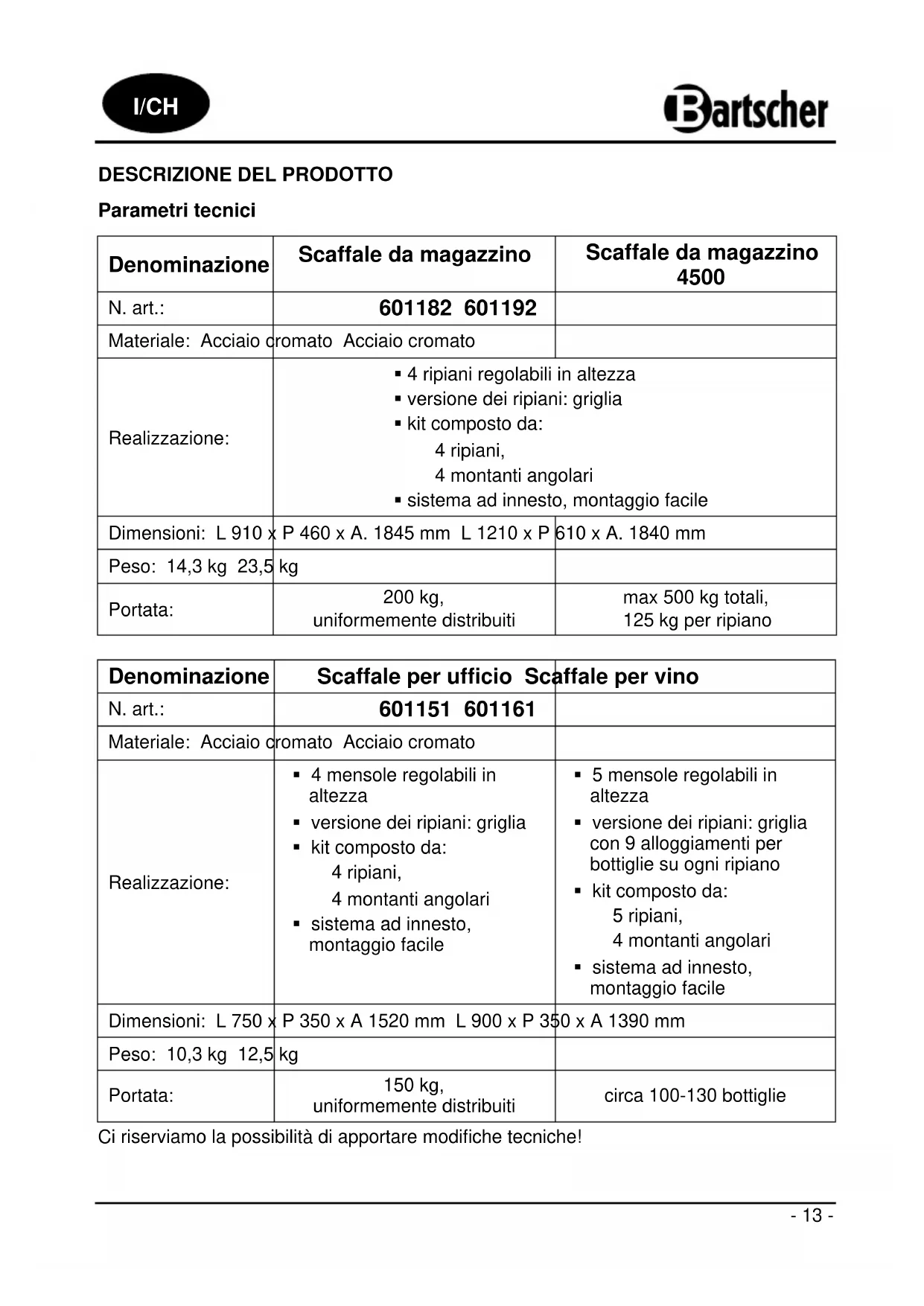

DESCRIZIONE DEL PRODOTTO

Parametri tecnici

Denominazione	Scaffale da magazzino	Scaffale da magazzino 4500
N. art.:	601182 601192
Materialie: Acciaio cromato Acciaio cromato
Realizzazione:	4 ripiani regolabili in altezza versione dei ripiani: griglia kit composto da: 4 ripiani, 4 montanti angolari sistema ad innesto, montaggio facile
Dimensioni: L 910 x P 460 x A. 1845 mm L 1210 x P		610 x A. 1840 mm
Peso: 14,3 kg 23,5 kg
Portata:	200 kg, uniformmente distribuiti	max 500 kg totali, 125 kg per ripiano

Denominazione	Scaffale per ufficio Scaffale per vino
N. art.:	601151 601161
Materialie: Acciaio cromato Acciaio cromato
Realizzazione:	4 mensole regolabili in altezza versione dei ripiani: griglia kit composto da: 4 ripiani, 4 montanti angolari sistema ad innesto, montaggio facile	5 mensole regolabili in altezza versione dei ripiani: griglia con 9 alloggiamenti per bottiglie su agli ripiani kit composto da: 5 ripiani, 4 montanti angolari sistema ad innesto, montaggio facile
Dimensioni: L 750 x P 350 x A 1520 mm L 900 x P 350 x A 1390 mm
Peso: 10,3 kg 12,5 kg
Portata:	150 kg, uniformmente distribuiti	circa 100-130 bottiglié

Ci riserviamo la possibilità di apportare modifiche tecniche!

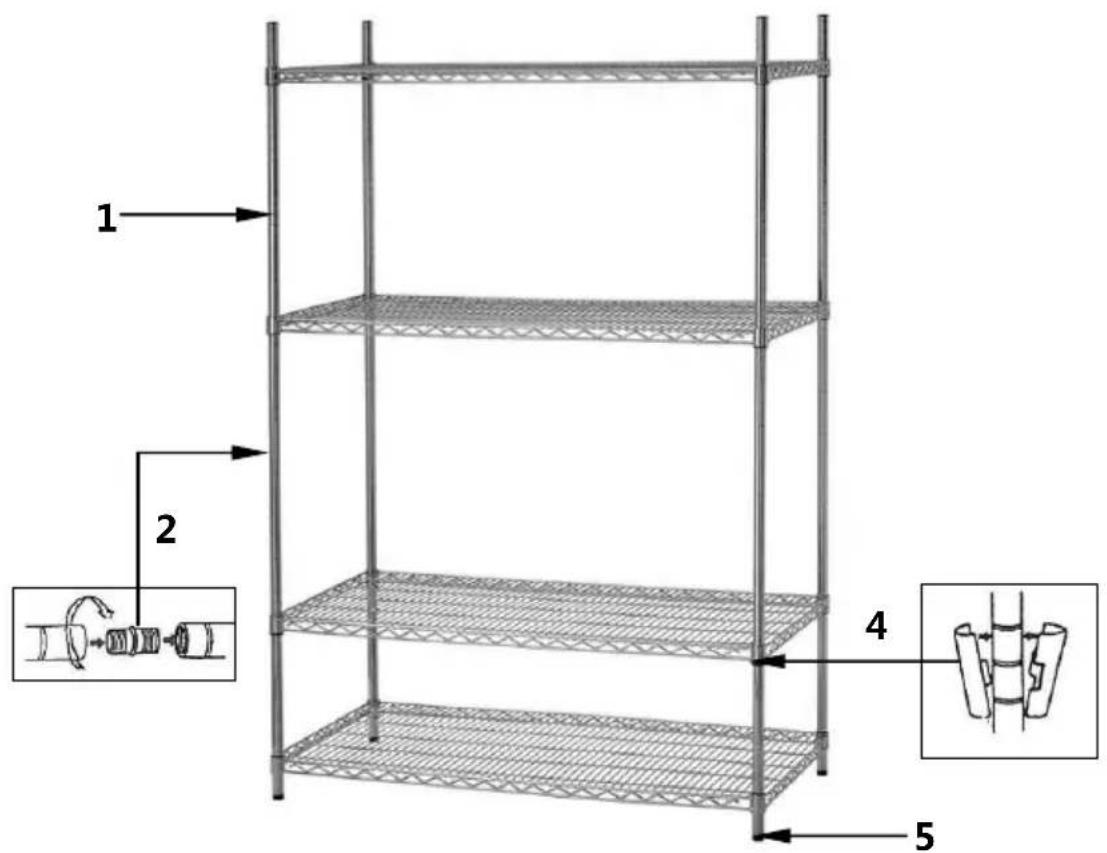

Lista dei pezzi / ambito della segna

Ripiani (4)
N. art.: 601151/601182/601192

1 Montante angolare (4)
2 Raccordo per gli elementi del montante angolare (4)
3 Ripiano (4 o 5)
4 Chiusure a scatto in plastica (16 o 20)
5 Piedini per la regolazione dell'altezza (livellamento) dello scaffale (4)

Ripiani (5)
N. art.: 601161
Ciascuno con 9 alloggiamenti
per le bottiglie

MONTAGGIO

Montaggio dei montanti

1) Tutti e quattro i montanti sono composti da due pezzi, da collegare per mezzo dei raccordi filettati applicati a una delle due estremità del montante.

La parte superiore del montante è provvista di un tappo in plastica, perché la parte inferiore permette di regolare l'altezza.

Entrambi i pesz di montante andranno avvitati in senso orario. Qualora i pesz del montante non siano disponibile collegabili, accertarsi che gli elementi della filettatura siano stati correttamente montati.

Fissaggio della mensola

2) Applicare per primo ai montanti angolari il ripiano inferiore. Consigliamo di fissare il ripiano inferiore a un'altezza non superiore a 15 cm rispetto al livello del pavimento.

All'altezza richiesta, fissare le chiusure a scatto nelle scanalature dei montanti, in modo tale che l'estremità più stretta sia diretta verso l'alto e quella più spessa verso il basso.

3) Inclinare delicatamente il ripiano su un alto e inserire le parti superiori dei quattro montanti (con i tappi in plastica)attraverso i fori negli angoli del ripiano, fino alle chiusure a scatto in plastica.

4) Posizione are lo scaffale in verticale. Premere con forza la mensola negli angoli, in modo tale da accertarsi che sia ben posizionata nelle chiusure a scatto.

Fasi ulteriori del montaggio

5) Fissare all'altezza richiesta le 4 chiusure in plastica per il ripiano successivo. Far scorrere il ripiano dall'alto sui montanti fino a raggiungere le chiusure a scatto e premere con forza.
6) Ripetere la fase 5) per i ripiani successivi.
7) Per livellare l'altezza dello scaffale, avvitare o svitare i piedini nella parte inferiore dei montanti.

Lo scaffale, in quello momento, sare completamente montato.

Indicazione: Il montaggio può essere facilitato dall'uso di un martelletto in gomma.

Pulizia

• Pulire regolarmente lo scaffale con un panno morbido e umido. Fatto ciò, asciugarlo accuramente.

PRUDENZA!

Non usare mai detergenti corrosivi o abrasivi, tali da danneggiare la superficie cromata dello scaffale.
