601161 - Prateleira metálica BARTSCHER - Manual de utilização gratuito

Tipo de produto	Estante metálica para vinho
Marca	Bartscher
Modelo	601161
Material	Aço cromado
Número de prateleiras	5 prateleiras ajustáveis em altura
Tipo de prateleira	Grade com 9 canais para garrafas por prateleira
Dimensões (L x P x A)	900 x 350 x 1390 mm
Peso	12,5 kg
Capacidade de carga	Aproximadamente 100 a 130 garrafas
Sistema de montagem	Encaixe, pilares em duas partes com conexões rosqueadas
Acessórios incluídos	4 pilares de canto, 5 prateleiras, 20 cones de montagem em plástico, 4 pés de nivelamento
Ajuste de altura	Pés rosqueáveis para nivelamento
Manutenção e limpeza	Pano macio e úmido, secar cuidadosamente
Precauções	Não utilizar substâncias cáusticas ou limpadores abrasivos
Uso previsto	Armazenamento de garrafas de vinho

Perguntas frequentes - 601161 BARTSCHER

Como montar a estante para vinho Bartscher 601161?

Monte cada pilar aparafusando as duas partes. Fixe os cones de plástico nas ranhuras dos pilares na altura desejada. Em seguida, deslize cada prateleira sobre os pilares por cima e pressione firmemente para que ela se encaixe nos cones. Repita para as próximas prateleiras. Ajuste a altura dos pés para nivelar a estante.

Qual é a capacidade de carga desta estante?

A estante pode conter aproximadamente 100 a 130 garrafas de vinho. Cada prateleira possui 9 canais para armazenar as garrafas individualmente.

Quais são os materiais utilizados?

A estante é fabricada em aço cromado, o que lhe confere robustez e resistência à corrosão. Os cones de montagem são de plástico.

As prateleiras são ajustáveis em altura?

Sim, as 5 prateleiras são ajustáveis em altura. Você pode posicionar os cones de plástico em diferentes níveis nas ranhuras dos pilares para adaptar o espaçamento.

Como limpar a estante?

Use um pano macio e úmido para limpar as superfícies. Seque cuidadosamente após a limpeza. Evite produtos cáusticos ou abrasivos que possam danificar o revestimento cromado.

Quais são as dimensões exatas da estante?

As dimensões são: largura 900 mm, profundidade 350 mm, altura 1390 mm.

Quantas garrafas posso armazenar por prateleira?

Cada prateleira possui 9 canais para garrafas, o que permite armazenar até 9 garrafas por prateleira, totalizando cerca de 45 garrafas se todas as prateleiras forem usadas. No entanto, a capacidade total é estimada entre 100 e 130 garrafas dependendo da disposição.

A montagem requer ferramentas especiais?

Não, a montagem é feita por encaixe. Um martelo de borracha pode facilitar o encaixe das prateleiras, mas não é indispensável.

O que fazer se os pilares não se encaixarem facilmente?

Verifique se as duas partes rosqueadas do pilar estão devidamente alinhadas e aparafusadas. Se necessário, desaparafuse e aparafuse novamente, certificando-se de que a conexão está bem no lugar.

Como nivelar a estante em um piso irregular?

Use os 4 pés de nivelamento localizados sob os pilares. Aparafuse ou desaparafuse cada pé para ajustar a altura e estabilizar a estante.

MANUAL DE UTILIZADOR 601161 BARTSCHER

PORTUGUES as paginas des de 21 até 24

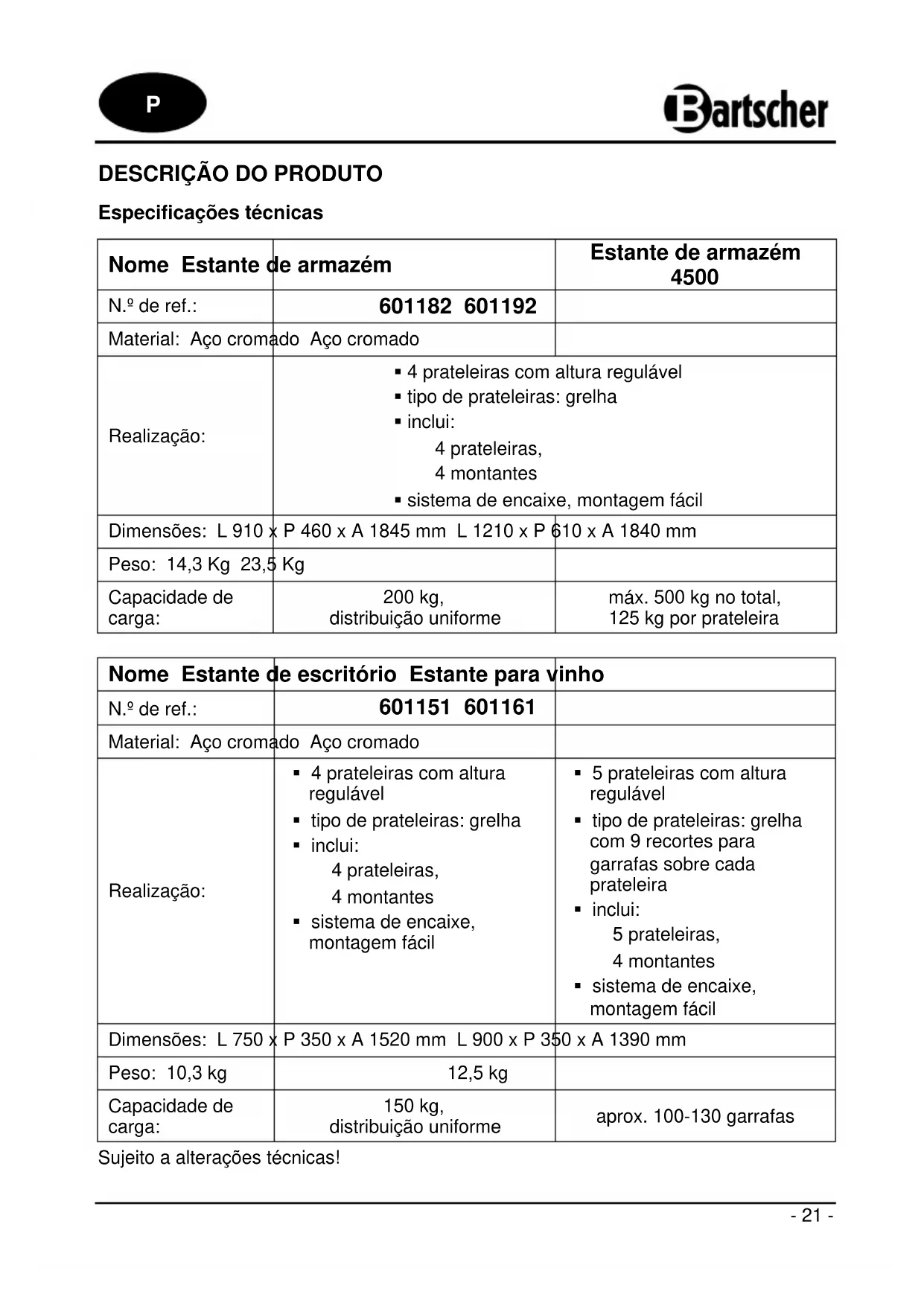

DESCRÊção DO PRODUTO

Especificações tíncicas

Nome Estante de armazém		Estante de armazém 4500
N° de ref.:	601182 601192
Material: Aço cromado Aço cromado
Realização:	4 prateleiras com alta regulária tipo de prateleiras: grelha inclui: 4 prateleiras, 4 montantes sistema de encaixe, montagem fácil
Dimensoes: L 910 x P 460 x A 1845 mm L 1210 x P 610 x A 1840 mm
Peso: 14,3 Kg 23,5 Kg
Capacidade de cargoa:	200 kg, distribuição uniforme	máx. 500 kg no total, 125 kg por prateleira

Nome Estante de escritório Estante paraVINHO
N.° de ref.:	601151 601161
Material: Aço cromado Aço cromado
Realização:	4 prateleiras com alta regulável tipo de prateleiras: grelha inclui: 4 prateleiras, 4 montantes ·systema de encaixe, montagem fácil	5 prateleiras com alta regulável tipo de prateleiras: grelha com 9 recortes para garrafas sobre cada prateleira inclui: 5 prateleiras, 4 montantes ·systema de encaixe, montagem fácil
Dimensoes: L 750 x P 350 x A 1520 mm L 900 x P 350 x A 1390 mm
Peso: 10,3 kg	12,5 kg
Capacidade de cargo:	150 kg, distribuição uniforme	aprox. 100-130 garrafas

Sujeito a alteracoes tecnicas!

Lista de peças / âmbito de entrega

Prateleiras (4)

N.° de ref.: 601151/601182/601192

Prateleiras (5)

N.² de ref.: 601161
Cada uma com 9 recortes
para garrafas

1 Montante (4)
2 Ligação para os elementos do montante (4)
3 Prateleira (4 ou 5)
4 Fecho de plastico (16 ou 20)
5 Pés da estante com alta regulével (nivelamento) (4)

MONTAGEM

Fixação dos montantes

1) Todos os montantes são formados por das partes e devem ser juntos com as ligações com rosca que foram aparafusadas a uma das两大 partes do montante. A parte superior do montante está equipada com uma coisa de plácico em cima, a parte de baixo permite regular a alta junto do chão.

Aperte ambas as partes do montante uma a outras no sentido dos ponteiros do relógio. Se não for possível ligar ambas as partes do montante, verifique se ambas as roscas foram devidamente encaixadas.

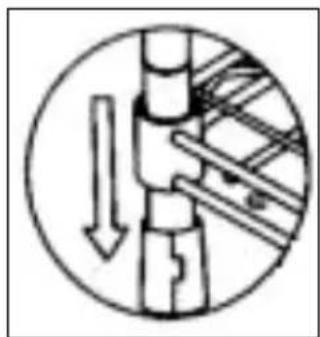

Fixação da prateleira

2) Monte como primeira a prateleira de baixo. Recomenda-se fixar a prateleira de baixo a uma.altura não superior a 15 cm do chao.

Feche os fechos conicos de plástico sobre as cavidades nos montantes, de modo a que a ponta mais estreita dos fechos esteja direcionada para cima, a ponta mais larga direcionada para baixo.

3) Incline a prateleira ligeiramente para oazo insira as partes superiores dos quatre montantes (com os tempões de plástico) pelas aberturas nos cantos das prateleiras, até aos fechos de plástico.

4) Posizione a estante verticalmente. Pressione a prateleira com forca nos cantos, para se certificar de que a prateleira foi bem inserida nos fechos.

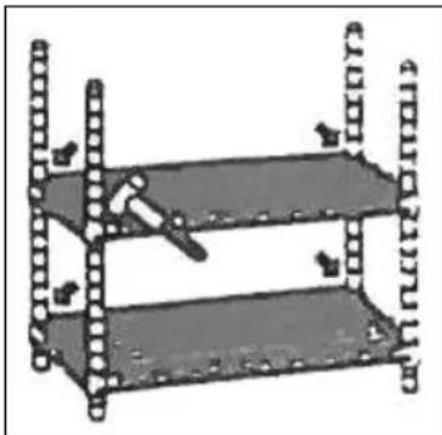

Etapa segunte

5) Monte sobre a alta desejada 4 fechos de plastico para a segunte prateleira. Deslize a prateleira por cima sobre os montantes até aos fechos de plastico e aperte com fora.
6) Repita o passo 5) no caso das segunte prateleiras.
7) Para igualar a alta (nivelar) da estante, aperte ou desaperte os pés nas partes de baixo dos montantes.

A estate está montada.

Nota: pode usar um martelo de borracha para fazer a montagem.

Limpeza

• Limpe a estante regularmente com um pano macio e humido, no final seque bem.

CUIDADO!
