Type de produit	Étagère métallique à vin
Marque	Bartscher
Modèle	601161
Matériau	Acier chromé
Nombre de tablettes	5 tablettes réglables en hauteur
Type de tablette	Grillage avec 9 canaux à bouteilles par tablette
Dimensions (L x P x H)	900 x 350 x 1390 mm
Poids	12,5 kg
Capacité de charge	Environ 100 à 130 bouteilles
Système de montage	Emboîtement, piliers en deux parties avec raccords filetés
Accessoires inclus	4 piliers d'angle, 5 tablettes, 20 cônes d'assemblage en plastique, 4 pieds de nivellement
Réglage en hauteur	Pieds vissables pour nivellement
Entretien et nettoyage	Chiffon doux et humide, sécher soigneusement
Précautions	Ne pas utiliser de substances caustiques ou de nettoyants abrasifs
Utilisation prévue	Stockage de bouteilles de vin

FOIRE AUX QUESTIONS - 601161 BARTSCHER

Comment monter l'étagère à vin Bartscher 601161 ?

Assemblez chaque pilier en vissant les deux parties. Fixez les cônes en plastique dans les rainures des piliers à la hauteur souhaitée. Glissez ensuite chaque tablette sur les piliers par le haut et appuyez fermement pour qu'elle s'emboîte sur les cônes. Répétez pour les tablettes suivantes. Réglez la hauteur des pieds pour niveler le rayonnage.

Quelle est la capacité de charge de cette étagère ?

L'étagère peut contenir environ 100 à 130 bouteilles de vin. Chaque tablette possède 9 canaux pour ranger les bouteilles individuellement.

Quels sont les matériaux utilisés ?

L'étagère est fabriquée en acier chromé, ce qui lui confère robustesse et résistance à la corrosion. Les cônes d'assemblage sont en plastique.

Les tablettes sont-elles réglables en hauteur ?

Oui, les 5 tablettes sont réglables en hauteur. Vous pouvez positionner les cônes en plastique à différents niveaux dans les rainures des piliers pour adapter l'espacement.

Comment nettoyer l'étagère ?

Utilisez un chiffon doux et humide pour nettoyer les surfaces. Séchez soigneusement après nettoyage. Évitez les produits caustiques ou abrasifs qui pourraient endommager le revêtement chromé.

Quelles sont les dimensions exactes de l'étagère ?

Les dimensions sont : largeur 900 mm, profondeur 350 mm, hauteur 1390 mm.

Combien de bouteilles puis-je stocker par tablette ?

Chaque tablette comporte 9 canaux à bouteilles, ce qui permet de ranger jusqu'à 9 bouteilles par tablette, soit un total d'environ 45 bouteilles si toutes les tablettes sont utilisées. Cependant, la capacité totale est estimée entre 100 et 130 bouteilles en fonction de la disposition.

Le montage nécessite-t-il des outils spéciaux ?

Non, le montage se fait par emboîtement. Un maillet en caoutchouc peut faciliter l'emboîtage des tablettes, mais il n'est pas indispensable.

Que faire si les piliers ne s'emboîtent pas facilement ?

Vérifiez que les deux parties filetées du pilier sont correctement alignées et vissées. Si nécessaire, dévissez et revissez en vous assurant que le raccord est bien en place.

Comment niveler l'étagère sur un sol irrégulier ?

Utilisez les 4 pieds de nivellement situés sous les piliers. Vissez ou dévissez chaque pied pour ajuster la hauteur et stabiliser le rayonnage.

MODE D'EMPLOI 601161 BARTSCHER

FRANÇAIS de page 9 à page 12

ITALIANO 13 a 16

ESPANOL de la page 17 a la 20

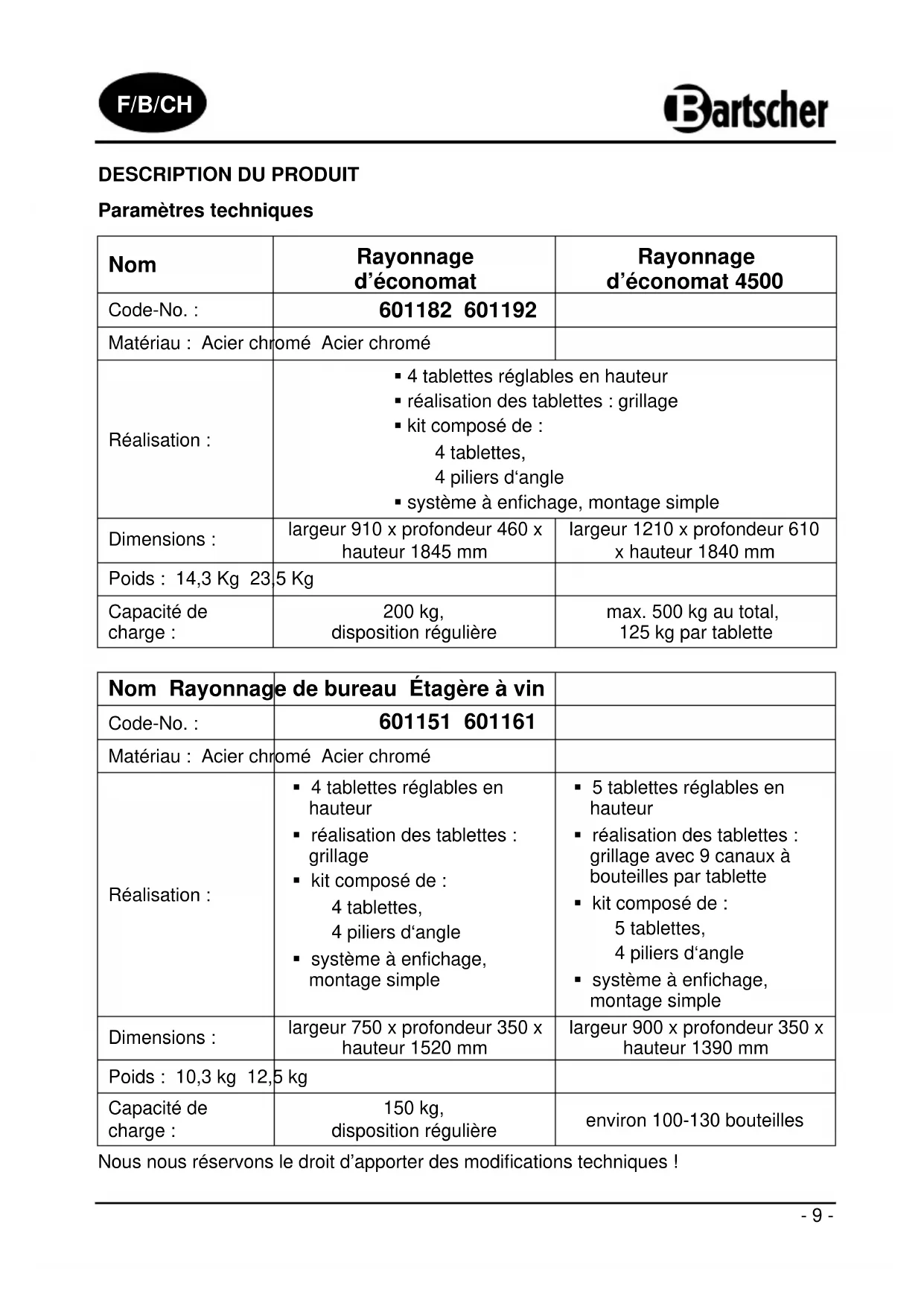

Paramètres techniques

Nom	Rayonnage d'économat	Rayonnage d'économat 4500
Code-No.:	601182 601192
Matériau : Acier chromé	Acier chromaté
Réalisation :	• 4 tablettes régables en hauteur • réalisation des tablettes : grillage • kit composé de : 4 tablettes, 4 piliers d'angle • système à enchaffage, montage simple
Dimensions :	largeur 910 x profondeur 460 x hauteur 1845 mm	largeur 1210 x profondeur 610 x hauteur 1840 mm
Poids : 14,3 Kg 23	5 Kg
Capacité de charge :	200 kg, disposition régulière	max. 500 kg au total, 125 kg par tablette

Nom Rayonnage	de bureau Étagère à vin
Code-No.:	601151 601161
Matériau: Acier chromé Acier chromé
Réalisation :	4 tablettes réglables en hauteurréalisation des tablettes :grillagekit composé de :4 tablettes,4 piliers d'anglesysème à enchaffage,montage simple	5 tablettes réglables en hauteurréalisation des tablettes :grillage avec 9 canaux àbouteilles par tablettekit composé de :5 tablettes,4 piliers d'anglesysème à enchaffage,montage simple
Dimensions :	largeur 750 x profondeur 350 xhauteur 1520 mm	largeur 900 x profondeur 350 xhauteur 1390 mm
Poids : 10,3 kg 12,5 kg
Capacité decharge :	150 kg,disposition régulière	environ 100-130 bouteilles

Nous nous réservons le droit d'apporter des modifications techniques !

List des pieces / éléments fournis

Tabletes (4) Code-No.:

601151/601182/601192 Tablettes (5) Code-No.:601161 9 canaux à bouteilles chacune

1 Pilier d'angle (4) 2 Raccord des éléments du pilier d'angle (4) 3 Tablette (4 ou 5) 4 Cone d'assemblage en plastique (16 ou 20) 5 Pieds pour le réglage de la hauteur (nivellement) du rayonnage (4)

Montage des piliers

1) Chacun des quatre piliers se compose de deux parties qui doivent être assemblées à l'aide des raccords filetés vissés à l'une des deux parties du pilier.

La partie supérieure du pilier possède un bouchon en plastique, tandis que la partie inférieure peut être réglée en hauteur au niveau du sol.

Visser les deux parties du pilier dans le sens des aiguilles d'une montre. Si les deux parties ne peuvent pas etre facilement raccordées, vérifier si les deux éléments filétés sont correctement assemblés.

Fixation de la tablette

2) En premier lieu, fixer aux piliers la tablette inférieure. Il est conseilé de monter la tablette inférieure à une hauteur maximale de 15 cm au-dessus du sol.

Emboiter les cônes en plastique à la hauteur requise dans les rainures sur les piliers de façon à ce que l'extrémité effilée soit dirigée vers le haut et l'extrémité epaisse vers le bas.

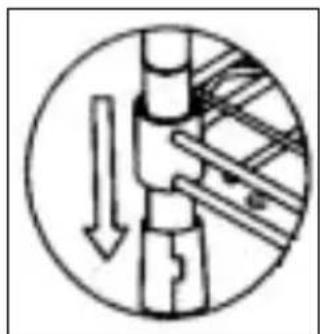

3) Pencher légèrement la tablette vers le côte et passer les parties supérieures des quatre piliers (avec les bouchons en plastique) par les quatre orifices dans les angles de la tablette jusqu'àux cônes en plastique.

4) Placer le rayonnage à la verticale. Appuyer fortement sur les angles de la tablette afin de s'assurer qu'elle est bien fixée sur les cônes en plastique.

Suite du montage

5) Fixer à la hauteur voulue les 4 cônes en plastique pour la tablette suivante. Glisser la tablette sur les piliers par le haut et de nouveau appuyer pour bien la fixer sur les cônes en plastique. 6) Répéter l' étape 5) pour les tablettes suivantes. 7) Afin de régler la hauteur (niveler) de la tablette, visser ou dévisser les pieds dans les parties inférieures des piliers.

Le rayonnage est assemblé en entier.

Conseil : L'utilisation d'un maillet en caoutchouc peut faciliter le montage.

Nettoyage

• Nettoyer régulierement le rayonnage à l'aide d'un chiffon doux et humide, l'essayer ensuite soigneusement.

Attention!

Ne jamais utiliser des substances caustiques ou des nettoyants rugieux qui pourraient endommager la surface chromée du rayonnage.
