Marque	Bartscher
Modèle	4910
Type de produit	Étagère métallique de stockage
Matériau	Acier chromé
Nombre de tablettes	4
Dimensions des tablettes (L x P x H)	900 x 450 x 30 mm
Dimensions totales (L x P x H)	910 x 460 x 1845 mm
Poids net	14,4 kg
Charge totale maximale	200 kg
Charge maximale par tablette	50 kg
Type de rangement	Étagère sur pieds
Type de tablette	Grille
Réglage en hauteur	Oui, tablettes réglables
Montage	Livré en kit, système enfichable
Pieds réglables	Oui, pour mise à niveau
Entretien et nettoyage	Eau tiède et chiffon doux, éviter produits abrasifs
Sécurité	Ne pas utiliser de produits caustiques ou solvants
Contenu de la livraison	4 tablettes, 4 poteaux d'angle, 4 pieds, 16 connecteurs plastique
Utilisation prévue	Rangement d'articles divers en intérieur

FOIRE AUX QUESTIONS - 4910 BARTSCHER

Quel est le poids maximal supporté par l'étagère Bartscher 4910 ?

La charge totale maximale est de 200 kg, avec une charge maximale de 50 kg par tablette.

Comment monter l'étagère 4910 ?

Le montage se fait par un système enfichable. Commencez par assembler les poteaux d'angle, puis insérez les connecteurs en plastique dans les rainures à la hauteur souhaitée, enfin emboîtez les tablettes sur les connecteurs.

Les tablettes sont-elles réglables en hauteur ?

Oui, les tablettes sont réglables en hauteur grâce aux connecteurs en plastique que vous placez dans les rainures des poteaux.

Comment nettoyer l'étagère sans l'abîmer ?

Utilisez un chiffon doux imbibé d'eau tiède et éventuellement un produit nettoyant doux. Évitez tout produit abrasif, solvant ou caustique qui rayeraient la surface chromée.

Quelles sont les dimensions de l'étagère 4910 ?

Les dimensions totales sont de 910 mm en largeur, 460 mm en profondeur et 1845 mm en hauteur. Chaque tablette mesure 900 x 450 x 30 mm.

L'étagère est-elle livrée montée ?

Non, elle est livrée en kit avec tous les éléments nécessaires : 4 tablettes, 4 poteaux d'angle (en deux parties), 4 pieds réglables et 16 connecteurs en plastique. Le montage est simple.

Comment mettre l'étagère à niveau sur un sol irrégulier ?

Les pieds sont réglables en hauteur. Vissez ou dévissez chaque pied pour ajuster la hauteur et stabiliser l'étagère.

Quel type d'articles peut-on ranger sur cette étagère ?

L'étagère est conçue pour le rangement polyvalent d'articles divers. La charge maximale par tablette de 50 kg permet de stocker des boîtes, outils, réserves, etc.

Quel est le poids de l'étagère ?

L'étagère pèse 14,4 kg.

Puis-je utiliser l'étagère comme casier à vin ?

Non, ce modèle (4910) est une étagère de stockage à tablettes grilles. Pour un casier à vin, Bartscher propose le modèle 5910 avec des grilles à bouteilles spécifiques.

MODE D'EMPLOI 4910 BARTSCHER

Hotline technique : [phone]

Allemagne

www.bartscher.com

Version: 1.0

Date de création : 2024-01-17

Mode de montage original

Caractéristique technique

Nom :	Etagère de stockage 4760
Numéro d'article :	601251
Matériau :	acier, chromé
Nombre de tablettes d'étagère :	4
Dimensions des tablettes d'étagère (larg. x prof. x haut.) en mm :	760 x 360 x 30
Charge totale max. en kg :	150
Charge maximale par tablette en kg :	37,5
Dimensions (larg.x prof. x haut.) en mm :	760 x 360 x 1545
Poids en kg :	11,8

Nom :	Casier à vin 5910
Numéro d'article :	601261
Matériau :	acier, chromé
Nombre de tablettes d'étagère :	5
Dimensions des tablettes d'étagère (larg. x prof. x haut.) en mm :	900 x 345 x 30
Contenance max. en bouteilles, au total :	100 - 130
Évidements de bouteilles par étagère :	9
Charge totale max. en kg :	200
Charge maximale par tablette en kg :	40
Dimensions (larg. x prof. x haut.) en mm :	910 x 355 x 1405
Poids en kg :	15,8
Nom :	Etagère de stockage 4910
Numéro d'article :	601282
Matériau :	acier, chromé
Nombre de tablettes d'étagère :	4
Dimensions des tablettes d'étagère (larg. x prof. x haut.) en mm :	900 x 450 x 30
Charge totale max. en kg :	200
Charge maximale par tablette en kg :	50
Dimensions (larg. x prof. x haut.) en mm :	910 x 460 x 1845
Poids en kg :	14,4

Nom :	Etagère de stockage 41210
Numéro d'article :	601292
Matériau :	acier, chromé
Nombre de tablettes d'étagère :	4
Dimensions des tablettes d'étagère (larg. x prof. x haut.) en mm :	1200 x 600 x 40
Charge totale max. en kg :	500
Charge maximale par tablette en kg :	125
Dimensions (larg. x prof. x haut.) en mm :	1210 x 610 x 1840
Poids en kg :	20,6

Nous nous réservons le droit d'introduire des modifications techniques !

Modèle / caractéristiques

• Type de rangement : étagère sur pieds
• Version des tablettes d'étagère dans l'étagère de stockage 601251, 601282, 601292 : grille
• Version des tablettes d'étagère dans le casier à vin 601261 : grilles à bouteilles
• Tablettes d'étagère réglables en hauteur
• État lors de la livraison : livré en kit (montage simple)
• Dotation du kit :
• 4 (ou 5) tablettes d'étagère
• 4 poteaux d'angle
• 4 pieds à hauteur réglable
• 16 (ou 20) connecteurs en plastique

- Type de montage : système enfichable

Utilisation conforme à l'usage

Ranger les articles de façon optimale – c'est possible avec l'étagère à 4 niveaux réglables en hauteur en acier chromé.

Avec le casier à vin, vous pouvez stocker jusqu'à 130 bouteilles couchées et de façon peu encombrante sur 5 grilles à bouteilles en acier chromé.

Grâce au système enfichable simple, il est monté en un tour de main et immédiatement prêt à l'emploi.

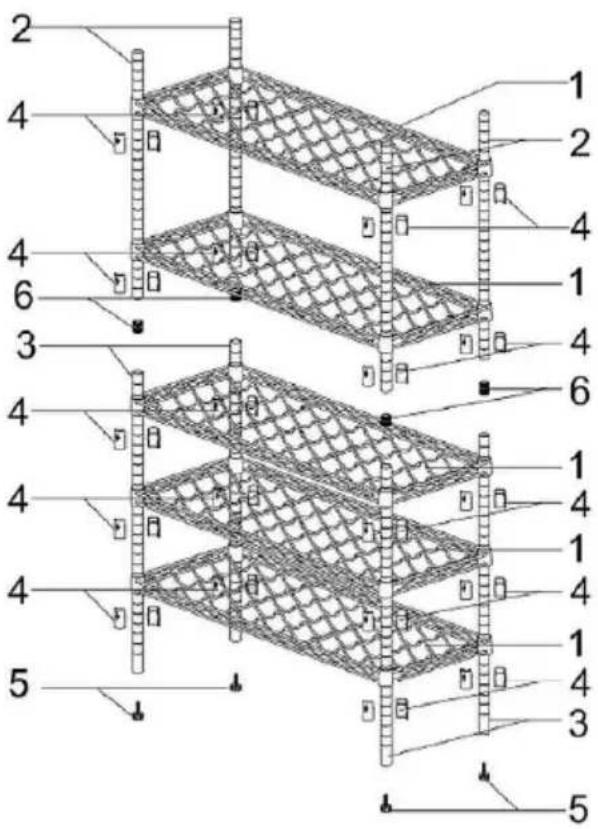

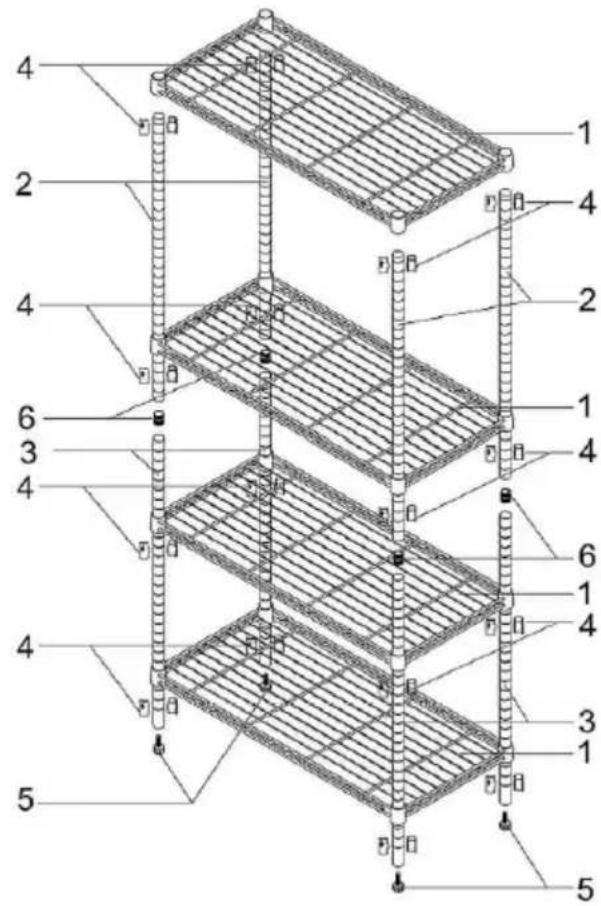

Contenu de la livraison / Noms des pièces

1. Déballer l'étagère de stockage et mettre au rebut tous les matériaux d'emballage conformément aux réglementations environnementales en vigueur.
2. Vérifier l'intégralité de la livraison à l'aide de la liste ci-dessous :

601251 / 601282 / 601292

601261

No	Élément	Quantité	Nom

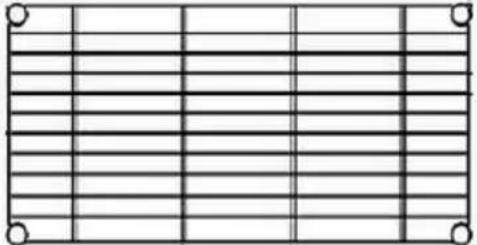

1		4	Tablette d'étagère de l'étagère de stockage

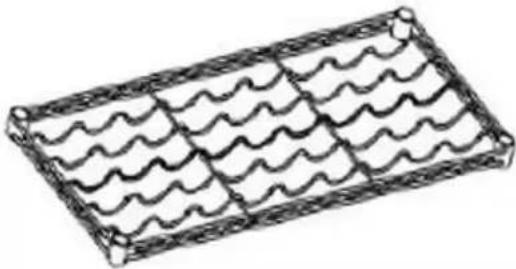

		5	Tablette d'étagère du casier à vin
2		4	Poteau d'angle partie supérieure
3		4	Poteau d'angle partie inférieure
4		16 (20)	Connecteur en plastique
5		4	Pieds
6	[cccZ]	4	Raccord des éléments du poteau d'angle

Montage

Montage des poteaux d'angle

Tous les quatre poteaux d'angle se composent de deux parties qui sont déjà vissées à l'aide de raccords filetés vissés à l'une des deux parties du poteau d'angle.

La partie supérieure du poteau d'angle possède à son extrémité un connecteur en plastique tandis que la partie inférieure du poteau d'angle un pied de mise à niveau.

1. Serrer manuellement les deux parties du poteau d'angle dans le sens des aiguilles d'une montre.

Si les deux éléments du poteau d'angle ne peuvent pas être correctement serrés, vérifier si les deux parties filetées sont correctement assemblées.

Montage des tablettes d'étagère

1. D'abord, installer la tablette d'étagère inférieure aux poteaux d'angle.

CONSEIL!

Nous conseillons de monter cette tablette d'étagère à une distance maximale de 15 cm du sol.

1. Insérer ensuite à la hauteur souhaitée les connecteurs en plastique dans les rainures des poteaux d'angle de manière à ce que la partie plus étroite des connecteurs en plastique soit orientée vers le haut tandis que la partie plus épaisse vers le bas.

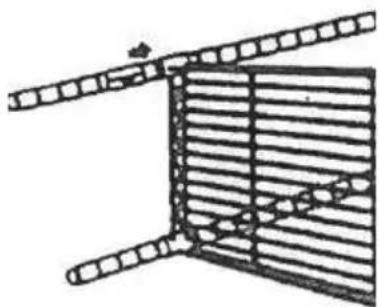

1. Incliner légèrement l'étagère sur le côté.
2. Insérer les parties supérieures des quatre poteaux d'angle (avec les protections en plastique) à travers les orifices dans le fond de l'étagère, jusqu'à ce qu'elles atteignent les connecteurs en plastique.
3. Mettre à niveau l'étagère.
4. Presser les angles du fond de l'étagère pour s'assurer qu'il est bien posé sur les connecteurs en plastique.

1. Pour placer une autre tablette d'étagère à une autre hauteur souhaitée, fixer 4 connecteurs en plastique sur les poteaux d'angle.
2. Faire glisser la tablette sur les poteaux d'angle du haut vers le bas jusqu'à atteindre les connecteurs en plastique et presser pour la fixer.

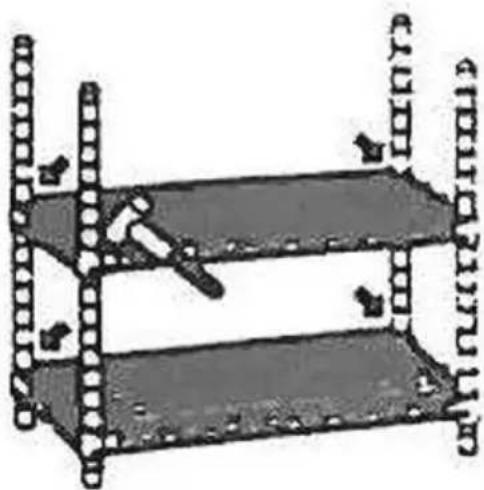

INDICATION!

L'utilisation d'un maillet en caoutchouc peut faciliter le montage.

1. Répéter les opérations 1 et 2 du montage pour les autres tablettes d'étagère.

L'étagère est désormais entièrement montée.

1. Placer l'étagère à l'endroit prévu.

2. Pour mettre l'étagère à niveau, visser ou dévisser les pieds dans les parties inférieures des poteaux d'angle.

Fig. 7

Nettoyage

ATTENTION!

Pour le nettoyage, ne pas utiliser de produits de nettoyage abrasifs, contenant des solvants ou des agents caustiques. Ils peuvent rayer la surface chromée.

1. Nettoyer régulièrement l'étagère avec de l'eau tiède et un chiffon doux humide. Utiliser un produit nettoyant doux en cas de besoin.
2. Sécher l'étagère à l'aide d'un chiffon doux.
