603175 - Étagère métallique BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Marque	Bartscher
Modèle	603175
Type de produit	Étagère métallique sur pieds
Matériau	Aluminium, plastique
Nombre de tablettes	4
Dimensions (L x P x H)	1145 x 365 x 1790 mm
Largeur des tablettes	1050 mm
Profondeur des tablettes	360 mm
Poids	14,4 kg
Charge totale maximale	150 kg
Charge maximale par tablette	50 kg
Type de tablettes	Perforées
Réglage en hauteur	Tablettes réglables en hauteur
Compatibilité bacs GN	1/3 GN, 1/2 GN, 2/3 GN, 1/1 GN
Utilisation	Pièces humides, cuisines industrielles, chambres froides, réfrigérateurs, cellules de congélation
Montage	Système enfichable, livré en kit
Contenu du kit	2 montants, 8 tablettes, traverses, contreventement, vis, écrous
Nettoyage des tablettes	Lavables au lave-vaisselle
Nettoyage général	Eau chaude et chiffon doux, détergent doux
Assemblable en étagère d'angle	Oui, 2 étagères peuvent être associées

FOIRE AUX QUESTIONS - 603175 BARTSCHER

Quel est le poids maximal supporté par l'étagère ?

La charge totale maximale est de 150 kg, avec une charge maximale de 50 kg par tablette.

Les tablettes sont-elles réglables en hauteur ?

Oui, les tablettes sont réglables en hauteur pour s'adapter à vos besoins.

Puis-je utiliser des bacs GN avec cette étagère ?

Oui, elle est compatible avec les bacs GN de taille 1/3, 1/2, 2/3 et 1/1.

Comment nettoyer les tablettes ?

Les tablettes sont lavables au lave-vaisselle. Pour le nettoyage général, utilisez de l'eau chaude et un chiffon doux avec un détergent doux.

Cette étagère peut-elle être utilisée en chambre froide ?

Oui, elle convient aux chambres froides, réfrigérateurs et cellules de congélation.

Le montage est-il facile ?

Oui, le système est enfichable et livré en kit avec toutes les pièces nécessaires. Le montage est simple.

Peut-on associer deux étagères pour former un angle ?

Oui, il est possible d'assembler 2 étagères pour créer une étagère d'angle.

Quels sont les matériaux de l'étagère ?

L'étagère est en aluminium et plastique.

Quelles sont les dimensions de l'étagère ?

Les dimensions sont 1145 x 365 x 1790 mm (L x P x H).

L'étagère est-elle livrée montée ?

Non, elle est livrée en kit à monter soi-même. Le montage est simple grâce au système enfichable.

MODE D'EMPLOI 603175 BARTSCHER

Hotline technique : [phone]

Allemagne

www.bartscher.com

Version: 1.0

Date de création : 2019-09-03

Manuel d'utilisation original

Paramètres techniques

Nom :	Système d'étagère Kit 4 B1070
Numéro d'article :	603175
Matériau :	aluminium, plastique
Nombre de tablettes :	4
Largeur des tablettes en mm :	1050
Profondeur des tablettes en mm :	360
Charge totale max. en kg :	150
Charge maximale par tablette en kg :	50
Dimensions (L x P x H) en mm:	1145 x 365 x 1790
Poids en kg :	14,4

Nous nous réservons le droit d'introduire des modifications techniques !

Version / caractéristiques

• Type d'étagère : étagère sur pieds

• Applications:

• pièces humides

• cuisines industrielles
• chambres froides
• réfrigérateurs

• cellules de congélation

• Modèle de tablettes : perforées

• Tablettes réglables en hauteur
• Compatible avec les bacs GN: 1/3 GN, 1/2 GN, 2/3 GN, 1/1 GN
• État lors de la livraison : livré en kit (montage simple)
• Dotation du kit : 2 montants d'étagère, 8 tablettes
• Type de montage : système enfichable
• Propriétés : avantage supplémentaire par l'utilisation de récipients GN au lieu des tablettes
• Adaptable aux besoins : 2 étagères peuvent être associées en une étagère d'angle
  • Y compris : matériel de montage

Livraison / Noms des pièces

1. Déballer les étagères et mettre au rebut tous les matériaux d'emballage conformément aux réglementations environnementales en vigueur.
2. Vérifier l'intégralité de la livraison à l'aide de la liste ci-dessous :

No	Élément	Quantité	Nom
A		1	Contreventement
B	04-731	4	Vis
C		4	Écrous
D		2	Éléments latéraux
E	04-731	16	Vis d'assemblage du contreventement

N°	Élément	Quantité	Nom
F		8	Traverses
G		8	Tablettes

Utilisation conforme à l'usage

Le système d'étagères Kit 4 peut être utilisé dans tous les domaines de la restauration. Il peut être utilisé au choix : avec des tablettes ou des bacs GN appropriés.

Montage

1. Installer les vis d'attache des traverses dans les ouvertures prévues sur les deux éléments latéraux.

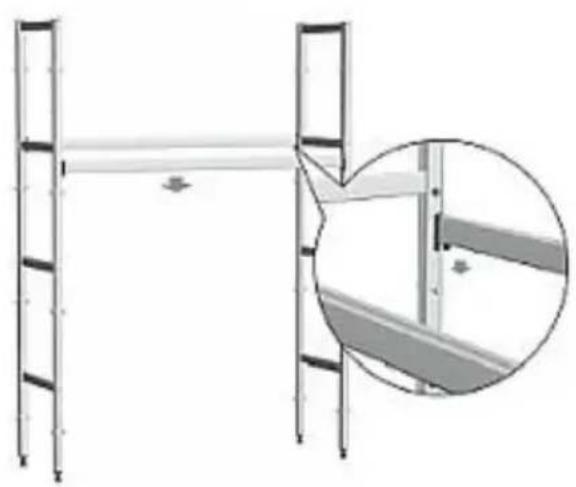

1. Placer 8 traverses sur les vis d'attache installées sur les éléments latéraux.

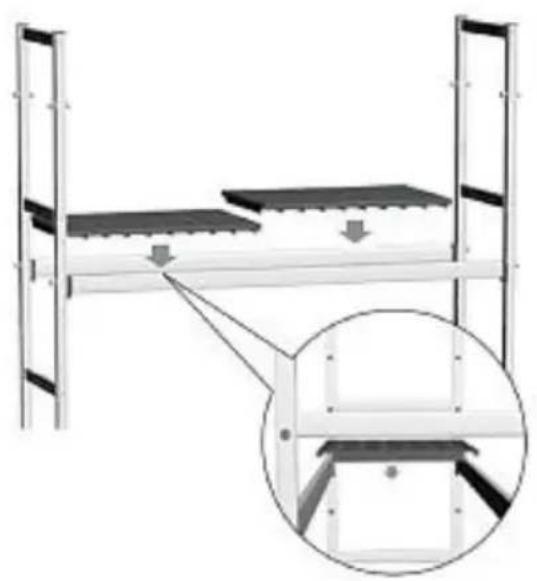

1. Fixer les tablettes sur les traverses.

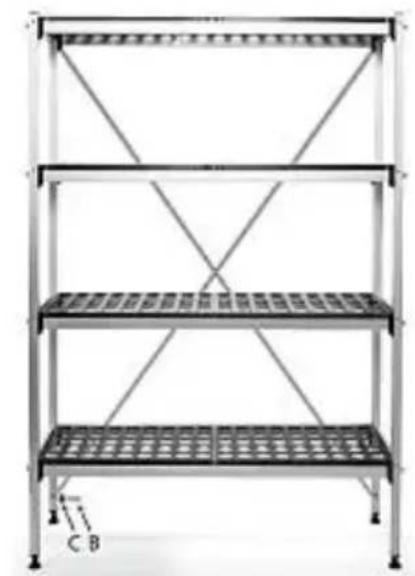

1. Fixer les barres du contreventement à l'arrière des étagères à l'aide des vis et des écrous.

Réglage

1. Installer le système d'étagères à l'emplacement prévu.
2. Mettez le système d'étagères à niveau à l'aide des pieds réglables, en les dévissant ou en les vissant.

Consignes pour l'utilisateur

Le système d'étagères peut être utilisé avec les tablettes fournies ou avec des bacs GN appropriés (non compris dans la livraison).

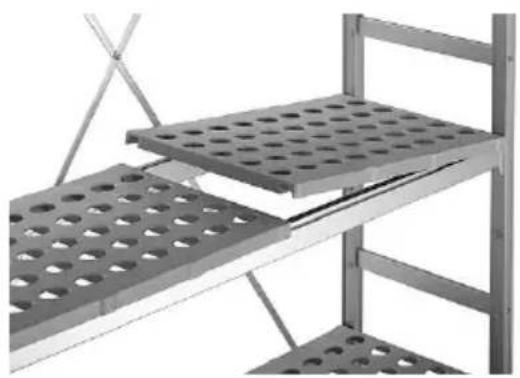

Retirer la tablette et insérer le bac GN.

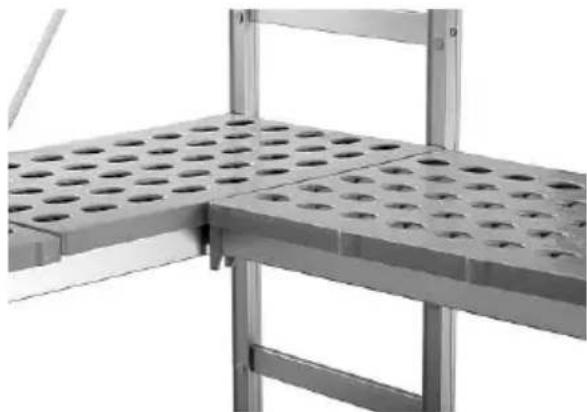

Le cas échéant, vous pouvez associer 2 étagères en une étagère d'angle.

Pour le nettoyage, ne pas utiliser de produits de nettoyage abrasifs, contenant des solvants ou des agents caustiques. Ils peuvent rayer la surface.

1. Nettoyez régulièrement le support et les étagères avec de l'eau chaude et un chiffon doux et humide. Utiliser un produit nettoyant doux en cas de besoin.
2. Sécher la tablette à l'aide d'un chiffon doux.
3. Après utilisation, les bacs GN doivent être nettoyés à l'eau tiède, avec un détergent doux et un chiffon doux.

CONSEIL : les tablettes sont lavables au lave-vaisselle.
