601161 - Metalen plank BARTSCHER - Gratis gebruiksaanwijzing en handleiding

Producttype	Metalen wijnrek
Merk	Bartscher
Model	601161
Materiaal	Verchroomd staal
Aantal plateaus	5 in hoogte verstelbare plateaus
Plateautype	Raster met 9 flessenkanalen per plateau
Afmetingen (B x D x H)	900 x 350 x 1390 mm
Gewicht	12,5 kg
Draagvermogen	Ongeveer 100 tot 130 flessen
Montagesysteem	In elkaar grijpend, zuilen in twee delen met schroefverbindingen
Inbegrepen accessoires	4 hoekzuilen, 5 plateaus, 20 plastic montagekegels, 4 stelvoeten
Hoogteverstelling	Schroefbare voeten voor nivellering
Onderhoud en reiniging	Zachte, vochtige doek, grondig drogen
Voorzorgsmaatregelen	Geen bijtende stoffen of schurende reinigingsmiddelen gebruiken
Beoogd gebruik	Opslag van wijnflessen

Veelgestelde vragen - 601161 BARTSCHER

Hoe monteer ik het Bartscher 601161 wijnrek?

Monteer elke zuil door de twee delen aan elkaar te schroeven. Bevestig de plastic kegels in de groeven van de zuilen op de gewenste hoogte. Schuif vervolgens elk plateau van bovenaf over de zuilen en druk stevig aan zodat het op de kegels klikt. Herhaal dit voor de volgende plateaus. Stel de hoogte van de voeten in om het rek waterpas te zetten.

Wat is het draagvermogen van dit rek?

Het rek kan ongeveer 100 tot 130 wijnflessen bevatten. Elk plateau heeft 9 kanalen om de flessen afzonderlijk op te bergen.

Welke materialen worden gebruikt?

Het rek is gemaakt van verchroomd staal, wat het stevig en corrosiebestendig maakt. De montagekegels zijn van plastic.

Zijn de plateaus in hoogte verstelbaar?

Ja, de 5 plateaus zijn in hoogte verstelbaar. U kunt de plastic kegels op verschillende niveaus in de groeven van de zuilen plaatsen om de tussenruimte aan te passen.

Hoe reinig ik het rek?

Gebruik een zachte, vochtige doek om de oppervlakken te reinigen. Droog na het reinigen grondig. Vermijd bijtende of schurende producten die de verchroomde laag kunnen beschadigen.

Wat zijn de exacte afmetingen van het rek?

De afmetingen zijn: breedte 900 mm, diepte 350 mm, hoogte 1390 mm.

Hoeveel flessen kan ik per plateau opslaan?

Elk plateau heeft 9 flessenkanalen, waarmee u tot 9 flessen per plateau kunt opbergen, in totaal ongeveer 45 flessen als alle plateaus worden gebruikt. De totale capaciteit wordt echter geschat op 100 tot 130 flessen, afhankelijk van de indeling.

Zijn er speciale gereedschappen nodig voor de montage?

Nee, de montage gebeurt door in elkaar te grijpen. Een rubberen hamer kan het vastzetten van de plateaus vergemakkelijken, maar is niet noodzakelijk.

Wat te doen als de zuilen niet gemakkelijk in elkaar grijpen?

Controleer of de twee schroefdelen van de zuil goed uitgelijnd en vastgeschroefd zijn. Draai ze indien nodig los en weer vast, waarbij u ervoor zorgt dat de verbinding goed op zijn plaats zit.

Hoe waterpas ik het rek op een oneffen vloer?

Gebruik de 4 stelvoeten onder de zuilen. Draai elke voet vast of los om de hoogte aan te passen en het rek te stabiliseren.

GEBRUIKSAANWIJZING 601161 BARTSCHER

NEDERLANDS blz.25 t/m 28

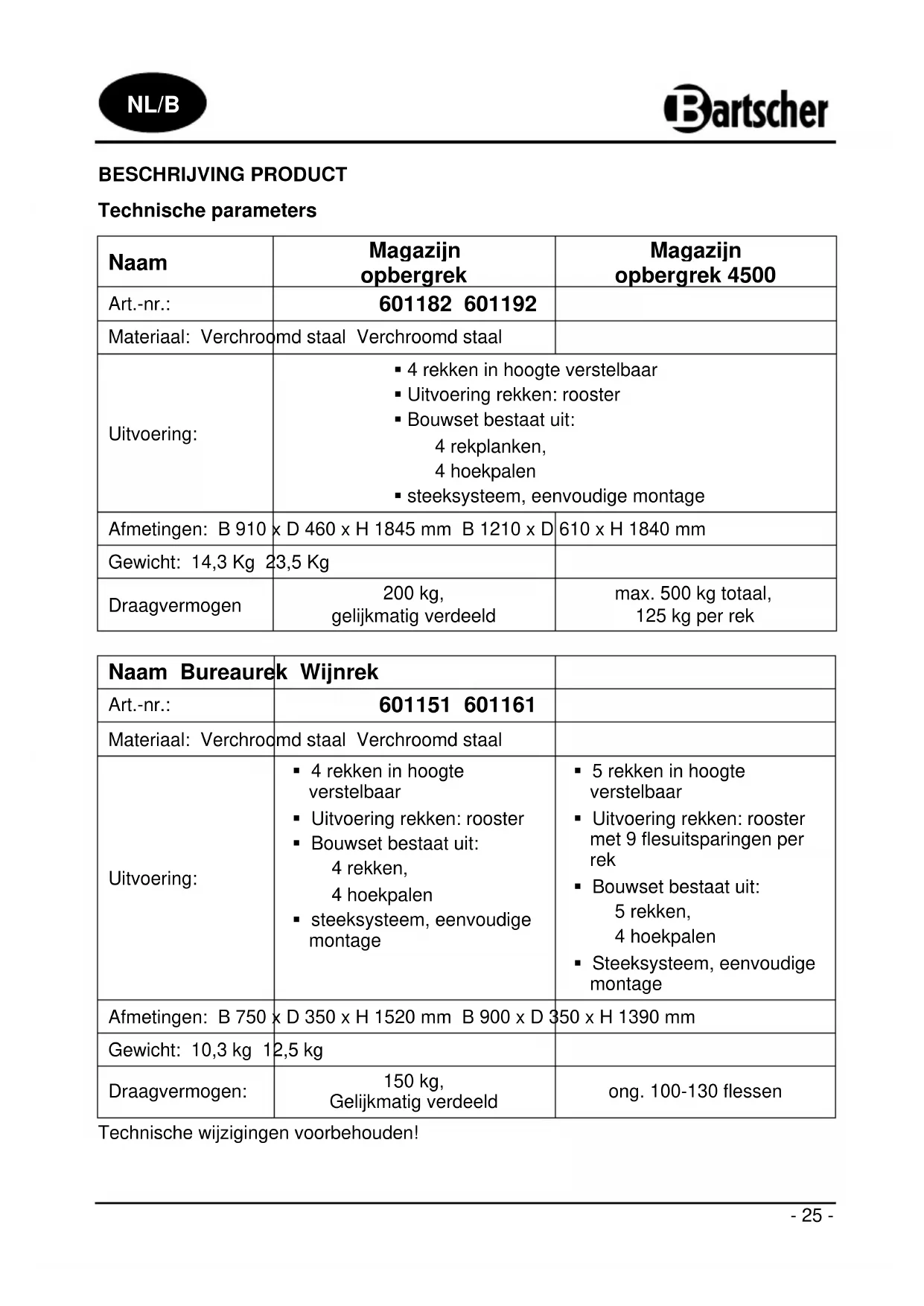

Naam	Magazijn opbergrek	Magazijn opbergrek 4500
Art.-nr.	601182 601192
Material: Verchroomd staal Verchroomd staal
Uitvoering:	4rekken in hoogte verstelbaar Uitvoeringrekken: rooster Bouwset bestaat UIT: 4rekplanken, 4hoekapalen steeksystem, eenvoudige montage
Afmetingen: B 910 x D 460 x H 1845 mm B 1210 x D		610 x H 1840 mm
Gewicht: 14,3 Kg 23,5 Kg
Draagvermogen	200 kg, gelijkmatig verdèeld	max. 500 kg totaal, 125 kg perrek

Naam Bureaurek Wijnrek
Art.-nr.:	601151 601161
Material: Verchroomd staal Verchroomd staal
Uitvoering:	4rekken in hoogteverstelbaarUitvoeringrekken: roosterBouwset bestaat UIT:4rekken,4hoekpalensteeksysteme, eenvoudigemontage	5rekken in hoogteverstelbaarUitvoeringrekken: roostermet 9 flesuitsparingen perrekBouwset bestaat UIT:5rekken,4hoekpalenSteeksysteme, eenvoudigemontage
Afmetingen: B 750 x D 350 x H 1520 mm B 900 x D 350 x H 1390 mm
Gewicht: 10,3 kg 12,5 kg
Draagvermogen:	150 kg,Gelijkmatig verdeeld	ong. 100-130 flessen

Technische wijzigingen voorbehonden!

Onderdelenlijst / reikwijdte van de levering

Rek (4)

Art.-nr.: 601151/601182/601192

Rek (5)

Art.-nr.: 601161

Elk met 9 flesuitsparingen

voor flessen

1 Hoekpaal (4)
2 Koppelelementen hoekpaal (4)
3 ReK (4 of 5)
4 Kunststof klemmen (16 of 20)
5 Poten om de hoogte in te stellen (nivellering)rek (4)

MONTAGE

Montage van de hoekpalen

1) Elk van de 4 hoekpalen bestaat uit 2 delen die aan elkaar要去en worden gedraaid met behulp van het koppeelement met schroefdraad die aan een van de twee delen van de hoekpaal moet worden gedraaid.

Het bovenste deel van de hoekpaal heeft aan de bovenkant een kunststof bedekking, het onderste deel van de hoekpaal heeft aan de onderkant de mogelijkheid om in hoogte te verstellen.

De twee delen van de hoekpaal samen draaien volgens de richting van de wijzers van de klok. Als beiden delen van de hoekpaal Niet gemakkelijk konnen worden verenigd, controllerer dan of op de juiste manier de beiden schroefdraaddelen zijn aangebracht.

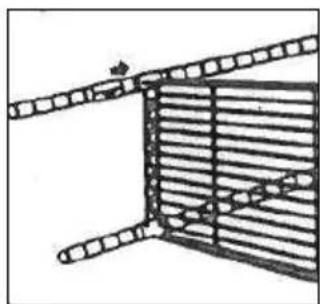

Bevestiging van derekken

2) Als eerste het onderste rek monteren aan de hoekpalen. Het worden aanbevolen om het onderste rek nicht hoger dan 15 cm boven de vloer te monteren.

Op de gewenste hoogte de conische kunststof klemmen op zo'n manier in de gleuven van de hoekpaal klemmen dat het smalste einde van de klemmen omhoog wijst en het dikste einde maar beneden.

3) Het rek voorzichtig opzij buigen en de bovenste delen van de vier hoekapalen (met de kunststof bedekkingen) door de openings in de hoeken van het rek tot de kunststof klemmen schuiven.

4) Het rekrechtop neerzetten. Het rek stevig in de hoeken aandrukken om er zeker van te zichn dat het rek stevig op de kunststof klemmen ligt.

Verdere montage

5) Bevestig op de gewenste hoogte de 4 koppeelementen voor het volgende rek. Het rek van bovenaf over de hoekpalen maar beneden schuiven tot de kunststof koppeelementen en opnieuw stevig aandrukken.
6) Herhaal stap 5) bij de volgende rekken.
7) Om de hoogte in te stellen (nivelleren) de poten aan de onderkant van het rek in- of uitdraaien.

Hetrekisvolledigopgebouwd.

Aanwijzing: de montage kan worden vergemakkelijk met een rubberen hamer.

Reiniging

• Het rek dient regelmatig te worden gereinigd met behulp van een zacht, vochtig doekje enervoigens zorgvuldig worden drooggewreven.

VOORZICTIG!

Nooit bijtende of schurende reinigingsmiddelen gebruiken die het verchroomde oppervlak van het rek hunnen beschadigen.
