HASZNÁLATI ÚTMUTATÓ 601161 BARTSCHER

53 – 56. oldal EΛΛΗΝΙΚΑ

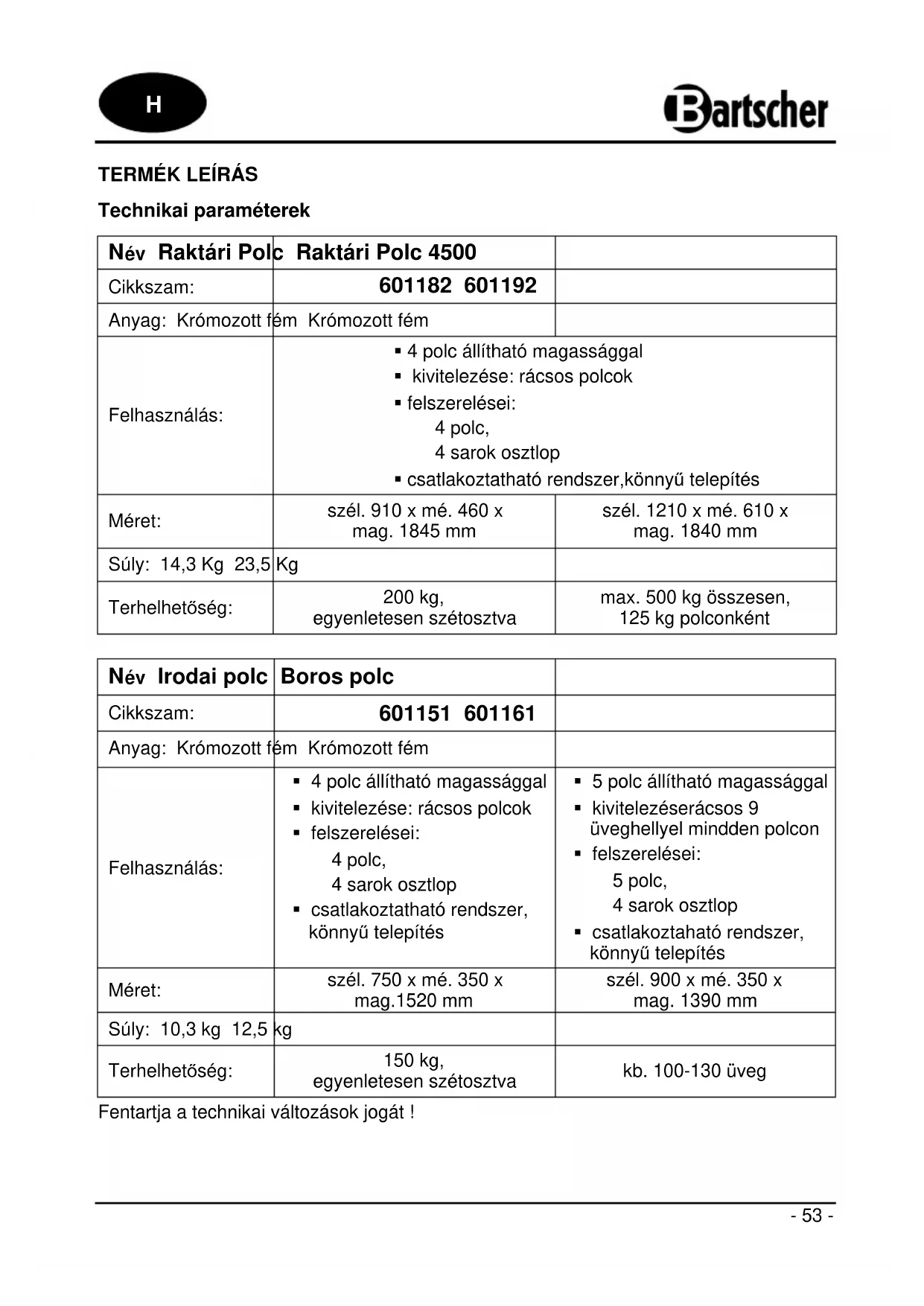

Technikai paraméterek

Anyag: Krómozott fém Krómozott fém Felhasználás: 4 polc állítható magassággal kivitelezése: rácsos polcok felszerelései: 4 polc, 4 sarok osztlop csatlakoztatható rendszer,könnyű telepítés Méret: szél. 910 x mé. 460 x mag. 1845 mm szél. 1210 x mé. 610 x mag. 1840 mm Súly: 14,3 Kg 23,5 Kg Terhelhetőség: 200 kg, egyenletesen szétosztva max. 500 kg összesen, 125 kg polconként

Anyag: Krómozott fém Krómozott fém Felhasználás: 4 polc állítható magassággal

kivitelezése: rácsos polcok felszerelései: 4 polc, 4 sarok osztlop csatlakoztatható rendszer, könnyű telepítés 5 polc állítható magassággal

kivitelezéserácsos 9 üveghellyel mindden polcon felszerelései: 5 polc, 4 sarok osztlop csatlakoztaható rendszer, könnyű telepítés Méret: szél. 750 x mé. 350 x mag.1520 mm szél. 900 x mé. 350 x mag. 1390 mm Súly: 10,3 kg 12,5 kg Terhelhetőség: 150 kg, egyenletesen szétosztva kb. 100-130 üveg Fentartja a technikai változások jogát ! H- 54 - Alkatrész Lista / Szállítási csomag részei

Csatlakozó a négy sarokelemhez (4)

Műanyag záróelem (16 vagy 20)

Lábalátét az osztlopoknak (szintezhető) (4)

ÖSSZESZERELÉS Osztlopok összeszerelése

1) Mind a négy rúd két részből áll ésössze lehet kapcsolni egymással a meneter

rúdnak köszönhetően, amelyeket összecsvarva rögzítjük egyiket a másikhoz. Felső rész osztloprészbe felülről agy záró dugó, alsórészén az osztlopnak lehetőségünk van a magasságállításra. A két osztloprész egymásnak óramutató járásával ellentétesen csavarva illeszthetjük össze. Amennyiben a két menetes részt nem tudja könnyebdén összecsavarni ellenőrizze a menetes rész hogy megfelelően illesztette össze.

2) Ahogyan az első összeszerelés az alsó pocot a

saroknál. Jabóvasoljuk hogy az alsó polcot ne magasabra rakja mint 15 cm. A kívánt magasságrésznél a kúpos műanyag részeket pattinsuk a mélyadésbe úgy, keskenyebb rész felőli részt felfelé,a a vastagabb felőli részt lefelé.

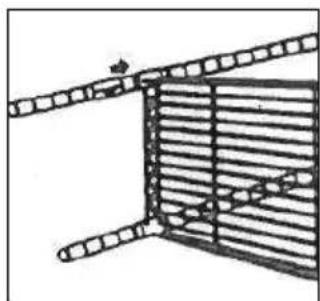

3) A polcokat kissé döntsük meg oldalra majd huzzuk fel

a z osztlopon található négy állásrészéhez utánna a lyukon keresztül (műanyag dugókat) illeszük be a sarkoknál a polcokon , a műanyag patentig.

4) Helyezze a polcot függőleges helyzetbe. Nyomja

erősen a polc sarkainál, úgy hogy győződjön meg arrol hogy a klipp a helyén van .- 56 - További szerelés

5) Szétszerelésnél vegyük ki a négy csatlakozó

műanyag klipet. Az osztlopon nyomjuk felfelé a polcot a zárókupak felé erősen .

6) Ismételje meg az 5 ) lépést az utolsó polcig.

7) Annak érdekében hogy elérjük a megfelelő

magassságot (állítható) csavarjuk az osztlopot vagy csavarjuk az lábakat az osuztlop alján.

Igy az egész polc szétszerelve van. Tipp: a szerelés megkönyítéséhez használhat gumikalapácsot.

• A polcot rendszeresen tisztítani kell száraz nedves ruhával majd a végén száraz puha rongyal. FIGYELMEZTETÉS! Soha ne használjon maró vagy súrolószert, amik károsíthatják a polcot.
