Termék típusa	Fém polc
Márka	Bartscher
Modell	601182
Anyag	Krómozott acél
Méretek (Sz x Mé x M)	910 x 460 x 1845 mm
Súly	14,3 kg
Teljes teherbírás	200 kg (egyenletes elosztás)
Polcok száma	4
Polc típusa	Fém rácsos
Polcok magasságállítása	Igen (csapos rendszer műanyag kúpokkal)
Összeszerelési rendszer	Egyszerű csapos, szerszám nélküli szerelés
Állítható lábak	Igen, szintezéshez (4 láb)
Tartozékok	4 polc, 4 sarokoszlop, 16 műanyag kúp, 4 láb
Ajánlott felhasználás	Raktári polc, iroda, bor
Tisztítás	Puha, nedves ruhával, alaposan szárítsa meg
Tiltott tisztítószerek	Maró vagy durva tisztítószerek
Pótalkatrészek elérhetők	Polcok, oszlopok, kúpok, lábak (hivatkozások a használati útmutatóban)
Szerelés	Egyszerű, a kúpok behelyezésével és a polcok bepattintásával
Szín	Krómozott (krómozott acél)
Javíthatóság	Egyedileg cserélhető alkatrészek

Gyakran ismételt kérdések - 601182 BARTSCHER

Hogyan szereljem össze a Bartscher 601182 polcot?

Először szerelje össze a négy sarokoszlopot az egyes oszlopok két részének összecsavarozásával. Helyezze be a műanyag kúpokat az oszlopok hornyaiba a kívánt magasságban (a keskenyebb vége felfelé). Döntse meg a polcot, húzza át az oszlopokat a lyukakon, majd egyenesítse fel és nyomja erősen, hogy a polc a kúpokra pattanjon. Ismételje minden polcnál. Szükség esetén használjon gumikalapácsot. Állítsa be a lábakat a szintezéshez.

Mekkora a polc maximális teherbírása?

A teljes teherbírás 200 kg, egyenletes elosztással a négy polcon.

Hogyan állíthatom be a polcok magasságát?

A polcok magassága állítható a csapos rendszer segítségével. Helyezze át a műanyag kúpokat az oszlopok hornyaiba a kívánt magasságba, majd pattintsa rá a polcot erősen nyomva.

Milyen anyagból készült a polc?

A polc krómozott acélból készült, ami robusztusságot és korrózióállóságot biztosít.

Hogyan tisztítsam a Bartscher polcot?

Rendszeresen tisztítsa puha, nedves ruhával, majd alaposan törölje szárazra. Soha ne használjon maró vagy durva tisztítószereket, amelyek károsíthatják a krómozott felületet.

Milyen tisztítószereket kerüljek?

Kerülje a maró anyagokat és a dörzsölő tisztítószereket (pl. súrolópor, fehérítő), mert ezek károsítják a krómozást.

Hány polc tartozék jár a 601182 modellhez?

A készlet 4 polcot tartalmaz fém rácsos kivitelben, valamint 4 sarokoszlopot és a szerelési tartozékokat.

A polc stabil egyenetlen talajon?

Igen, a állítható lábaknak köszönhetően, amelyek minden oszlop alján találhatók. Az egyes lábakat csavarva szintezheti a polcot bármilyen felületen.

Vásárolhatok további polcokat a polc bővítéséhez?

Igen, pótpolcok elérhetők. Tekintse meg a alkatrészlistát a használati útmutatóban a megfelelő hivatkozásért (pl. a 601161 modellhez, 9 üveg rekesz).

Milyen tartozékok találhatók a készletben?

A készlet tartalmaz: 4 polcot, 4 sarokoszlopot (mindegyik két részből), 16 műanyag összeszerelő kúpot és 4 állítható lábat.

HASZNÁLATI ÚTMUTATÓ 601182 BARTSCHER

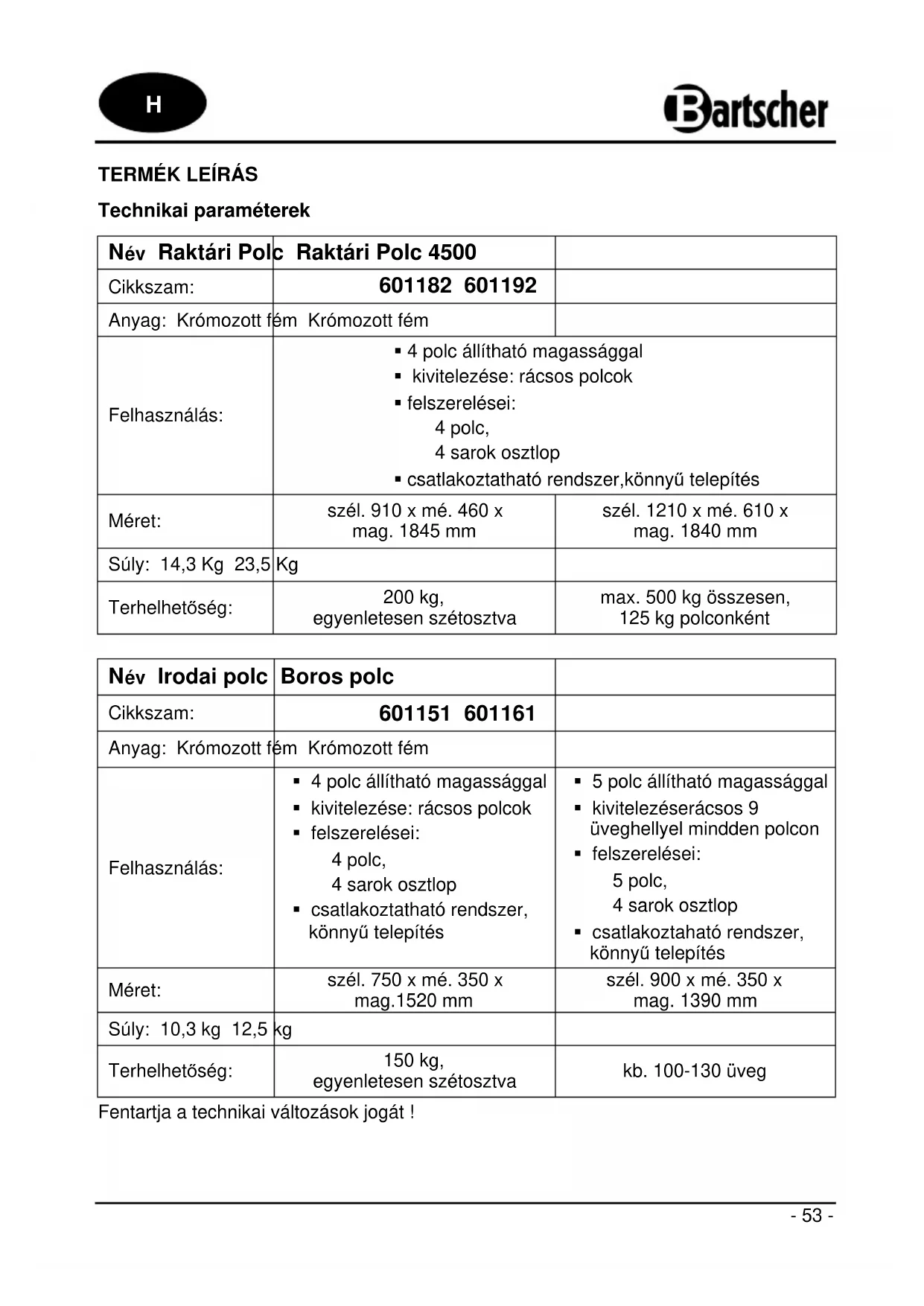

Technikai paraméterek

Név Raktári Polc Raktári Polc 4500
Cikkszam:	601182 601192
Anyag: Krómozott fém Krómozott fém
Felhasználás:	▪ 4 polc állítható magassággal▪ kivitelezése: rácsos polcok▪ felszerelései:4 polc,4 sarok osztlop▪ csatlakoztatható rendszer,könnyű telepítés
Méret:	szél. 910 x mé. 460 xmag. 1845 mm	szél. 1210 x mé. 610 xmag. 1840 mm
Súly: 14,3 Kg 23,5	Kg
Terhelhetőség:	200 kg,egyenletesen szétosztva	max. 500 kg összesen,125 kg polconként

Név Irodai polc	Boros polc
Cikkszam:	601151 601161
Anyag: Krómozott fém	Krómozott fém
Felhasználás:	4 polc állítható magassággalkivitelezése: rácsos polcokfelszerelései:4 polc,4 sarok osztlopcsatlakoztatható rendszer,könnyű telepítés	5 polc állítható magassággalkivitelezésérácsos 9üveghellyel mindden polconfelszerelései:5 polc,4 sarok osztlopcsatlakoztaható rendszer,könnyű telepítés
Méret:	szél. 750 x mé. 350 xmag.1520 mm	szél. 900 x mé. 350 xmag. 1390 mm
Súly: 10,3 kg 12,5 kg
Terhelhetőség:	150 kg,egyenletesen szétosztva	kb. 100-130 üveg

Fentartja a technikai változások jogát!

Alkatrész Lista / Szállítási csomag részei

1 2 3 4 5

Polc (5)
Cikkszam: 601161
9 tartó a polcnak

1 Sarok osztlopok (4)
2 Csatlakozó a négy sarokelemhez (4)
3 Polc (4 vagy 5)
4 Műanyag záróelem (16 vagy 20)
5 Lábalátét az osztlopoknak (szintezhető) (4)

ÖSSZESZERELÉS

Osztlopok összeszerelése

1) Mind a négy rúd két részből áll ésössze lehet kapcsolni egymással a meneter rúdnak köszönhetően, amelyeket összecsvarva rögzítjük egyiket a másikhoz. Felső rész osztloprészbe felülről agy záró dugó, alsórészén az osztlopnak lehetőségünk van a magasságállításra.

A két osztloprész egymásnak óramutató járásával ellentétesen csavarva illeszthetjük össze. Amennyiben a két menetes részt nem tudja könnyebdén összecsavarni ellenőrizze a menetes rész hogy megfelelően illesztette össze.

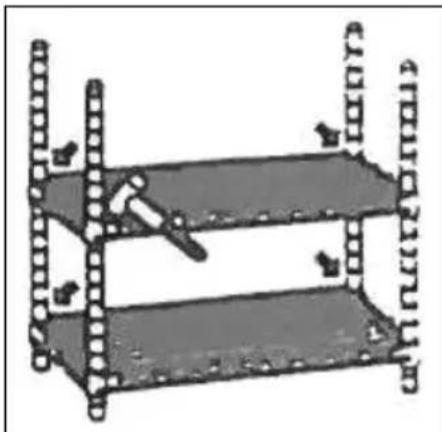

2. Polcok rögzítése

2) Ahogyan az első összeszerelés az alsó pocot a saroknál. Jabóvasoljuk hogy az alsó polcot ne magasabra rakja mint 15 cm.

A kívánt magasságrésznél a kúpos műanyag részeket pattinsuk a mélyadésbe úgy, keskenyebb rész felőli részt felfelé, a a vastagabb felőli részt lefelé.

3) A polcokat kissé döntsük meg oldalra majd huzzuk fel a z osztlopon található négy állásrészéhez utánna a lyukon keresztül (műanyag dugókat) illeszük be a sarkoknál a polcokon, a műanyag patentig.

4) Helyezze a polcot függőleges helyzetbe. Nyomja erősen a polc sarkainál, úgy hogy győződjön meg arrol hogy a klipp a helyén van.

5) Szétszerelésnél vegyük ki a négy csatlakozó műanyag klipet. Az osztlopon nyomjuk felfelé a polcot a zárókupak felé erősen.
6) Ismételje meg az 5 ) lépést az utolsó polcig.
7) Annak érdekében hogy elérjük a megfelelő magassságot (állítható) csavarjuk az osztlopot vagy csavarjuk az lábakat az osuztlop alján.

Igy az egész polc szétszerelve van.

Tipp: a szerelés megkönyítéséhez használhat gumikalapácsot.

Tisztítás

- A polcot rendszeresen tisztítani kell száraz nedves ruhával majd a végén száraz puha rongyal.

FIGYELMEZTETÉS!

Soha ne használjon maró vagy súrolószert, amik károsíthatják a polcot.
