HASZNÁLATI ÚTMUTATÓ TT1600 BARTSCHER

Tálca / edény tároló kocsi

Króm-nikkel acél Készült:

4 gumis forgókerék, Ø 125 mm,2 fékkel ellátott forgókerék, Oldalfalas polc: szél. 775 x mély. 530 x mag. 150 mm egyoldalas fogantyú a becsúsztatás megkönnyítésére

max. 16 tálca helyezhető el 2 x 8 tálca sín, méretek: 500 x 360 mm, használható GN 1/1 tálcákkal vagy standard, 443 x 343 mm méretű ebédlői tálcákkal

szél. 925 x mély. 620 x mag. 1700 mm Maximális terhelés:

összesen 48 kg, ajánlott maximális terhelés a síneken: 3,0 kg Sínek közötti távolság:

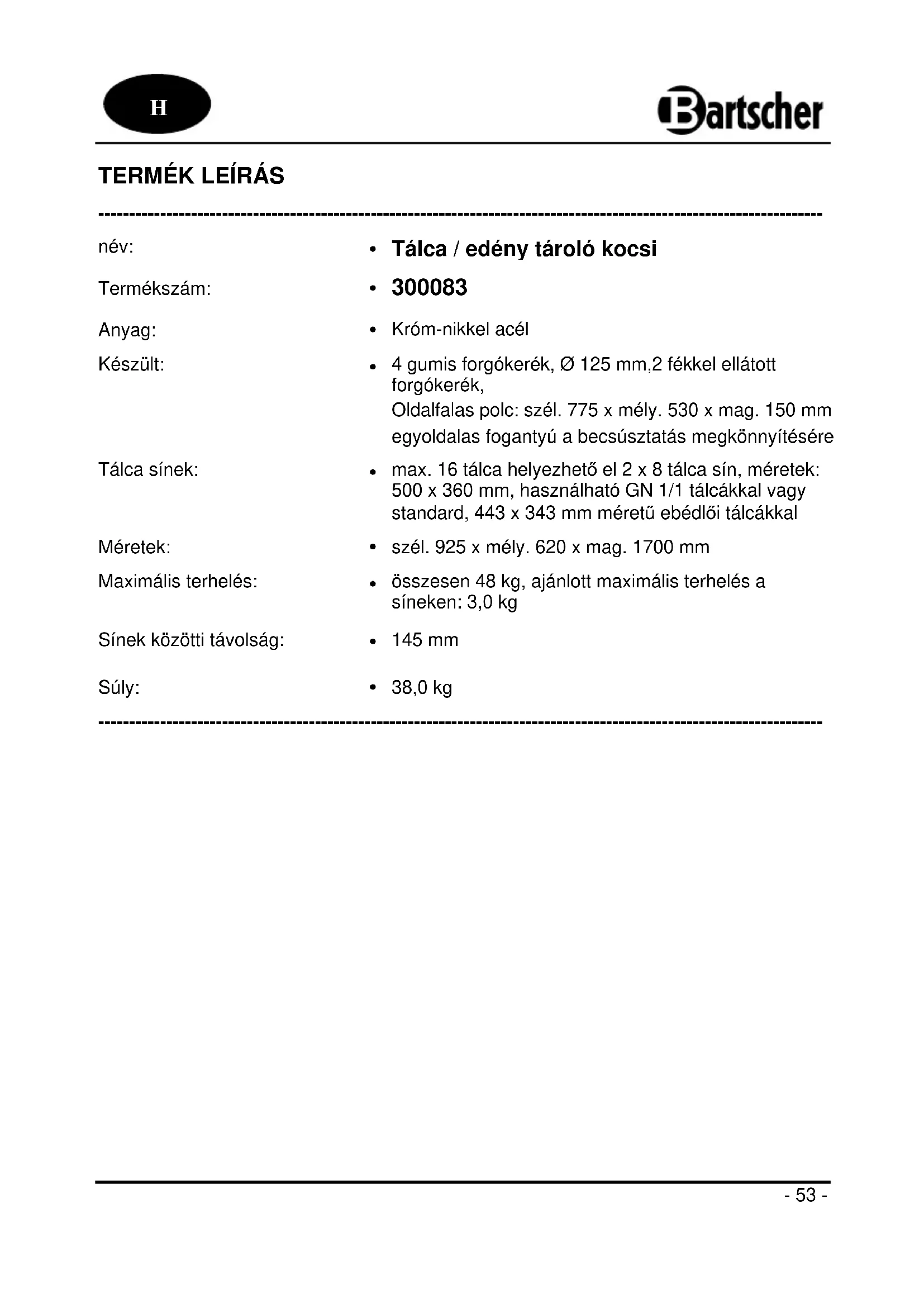

H- 54 - Készlet tartalma/műszaki leírás

1 x felső oldalfalas polc

2 x fék nélküli forgókerék, Ø 125 mm

4 x forgókerék ütköző

1 x oldalsó rész fogantyúval és beszerelt tálca sínnel

1 x oldalsó rész beszerelt tálca sínnel

1 x rácsos fal mindkét oldalról beszerelt tálca sínnel

2 x fékkel ellátott forgókerék, Ø 125 mm

⑪- 55 - Összeszerelési útmutató

1. Először csomagolja ki az egyes elemeket és ellenőrizze a készlet tartalmát, hogy

teljes-e. Figyeljen oda a teljes csomagolóanyag újrahasznosítására.

2. Szerelje össze a tálca/edény tároló kocsit az alábbi illusztrációk és útmutatások

alapján. Összeszereléshez használja a mellékelt imbuszkulcsot.

3. Az összeszerelést az oldalfalas felső

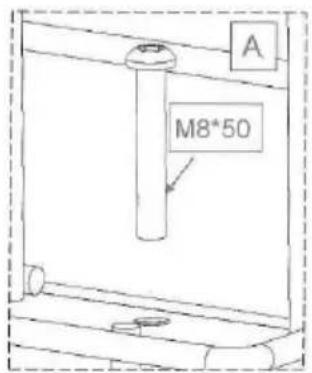

polc rácsos falhoz történő rögzítésével kezdje. Az oldalfalas polcot fektesse az oldalára és rögzítse csavarral a rácsos falhoz a 2 db M8x50 csavarral (A rajz).

Helyezze az oldalsó részeket az oldalfalas polc sarkaiban lévő kivágásokba, majd rögzítse csavarokkal az oldalsó részeket az oldalfalas polchoz az M8x40 csavarok segítségével (B rajz).

5. Helyezze az oldalsó részeket az alsó polc sarkaiban

lévő kivágásokba, először rögzítse az alsó polcot a rácsos falhoz, majd az oldalsó részekhez. Használja a mellékelt M8x40 csavarokat (C rajz).- 56 -

6. Helyezze el az ütközőborításokat a forgókerekek felett

és rögzítse őket az oldalsó részekbe, a forgókerekeket csavarja be az oldalsó részek tartóelemibe (D rajz). Ajánlott a fékkel ellátott forgókerekek átlós helyzetben történő elhelyezése.

7. Állítsa a kocsit a kerekre és ellenőrizze a stabilitását.

8. A kocsit kiegyenlítheti a forgókerekek becsavarása vagy

Felhasználói útmutatás A tálca/edény tartó kocsira mindkét oldalról lehet pakolni. A megfelelő GN 1/1 tálcákkal vagy standard méretű ebédlői tálcákkal a tálca sínen helyezze el. A kocsi áthelyezéséhez használja az oldalsó részen található fogantyút. Miután áthelyezte a kocsit a kívánt helyre, blokkolja le a forgókerekeket a fékek segítségével, hogy megakadályozza a kocsi elmozdítását vagy felborulását.

A kocsit puha, nedves törlőronggyal tisztítsa. Soha ne használjon szemcsés tisztítószereket, melyek megkarcolhatnák a kocsi felszínét.
