РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TT1600 BARTSCHER

Тележка для транспортировки подносов/уборки посуды

РУССКИЙ ---- страница 33 до 36

TÜRKÇE sayfalar: 37-40

POLSKI ---- strony od 41 do 44

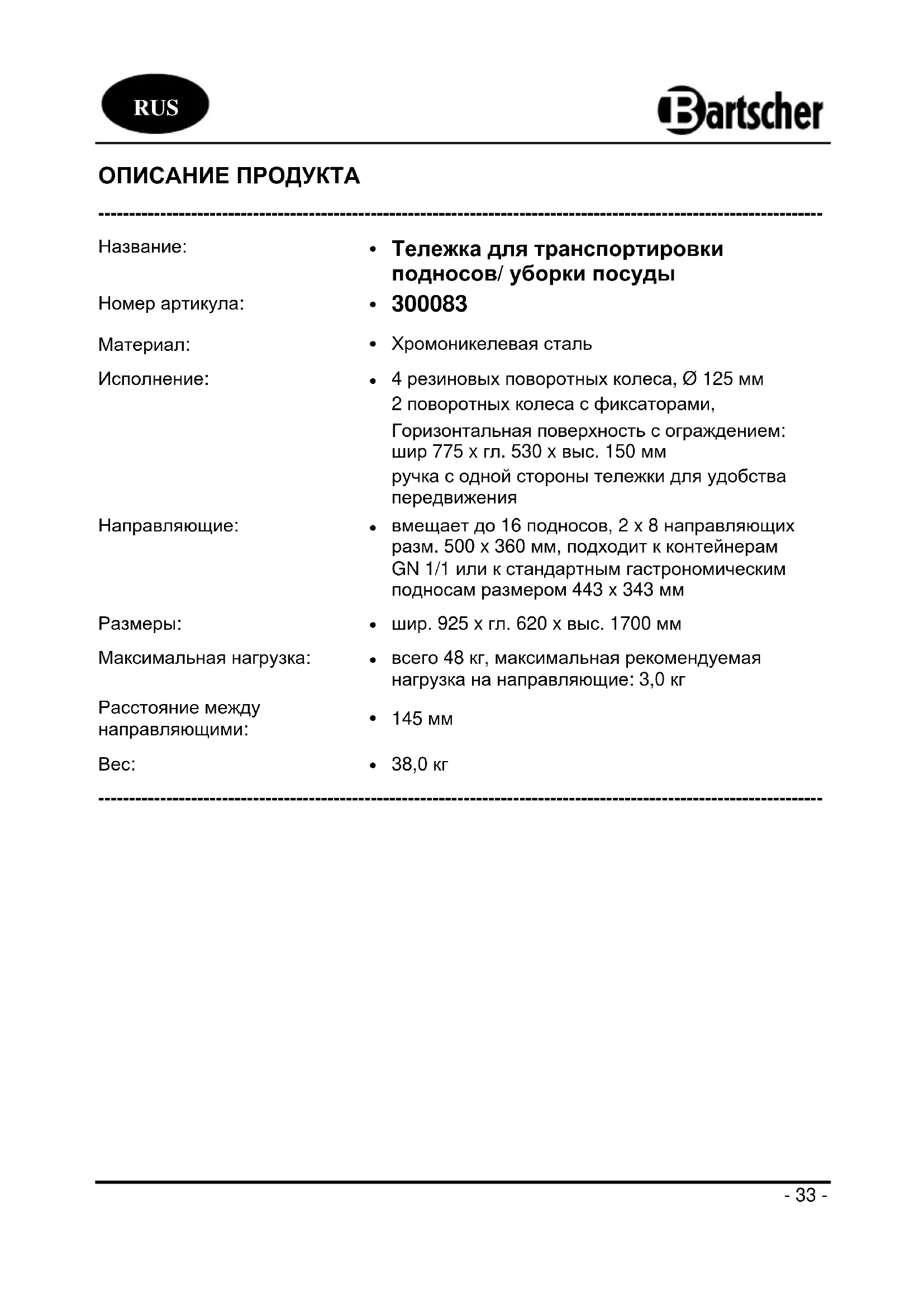

Максимальная нагрузка:

Расстояние между направляющими:

Bec:

- Тележка для транспортировки подносов/ уборки посуды

• 300083

• Хромоникелевая сталь

- 4 резиновых поворотных колеса, ∅ 125 мм 2 поворотных колеса с фиксаторами, Горизонтальная поверхность с ограждением: шир 775 x гл. 530 x выс. 150 мм ручка с одной стороны тележки для удобства передвижения

- вмещает до 16 подносов, 2 x 8 направляющих разм. 500 x 360 мм, подходит к контейнерам GN 1/1 или к стандартным гастрономическим подносам размером 443 x 343 мм

• шир. 925 x гл. 620 x выс. 1700 мм

- всего 48 кг, максимальная рекомендуемая нагрузка на направляющие: 3,0 кг

- 145 mm

• 38,0 кг

Объем поставки/описание частей

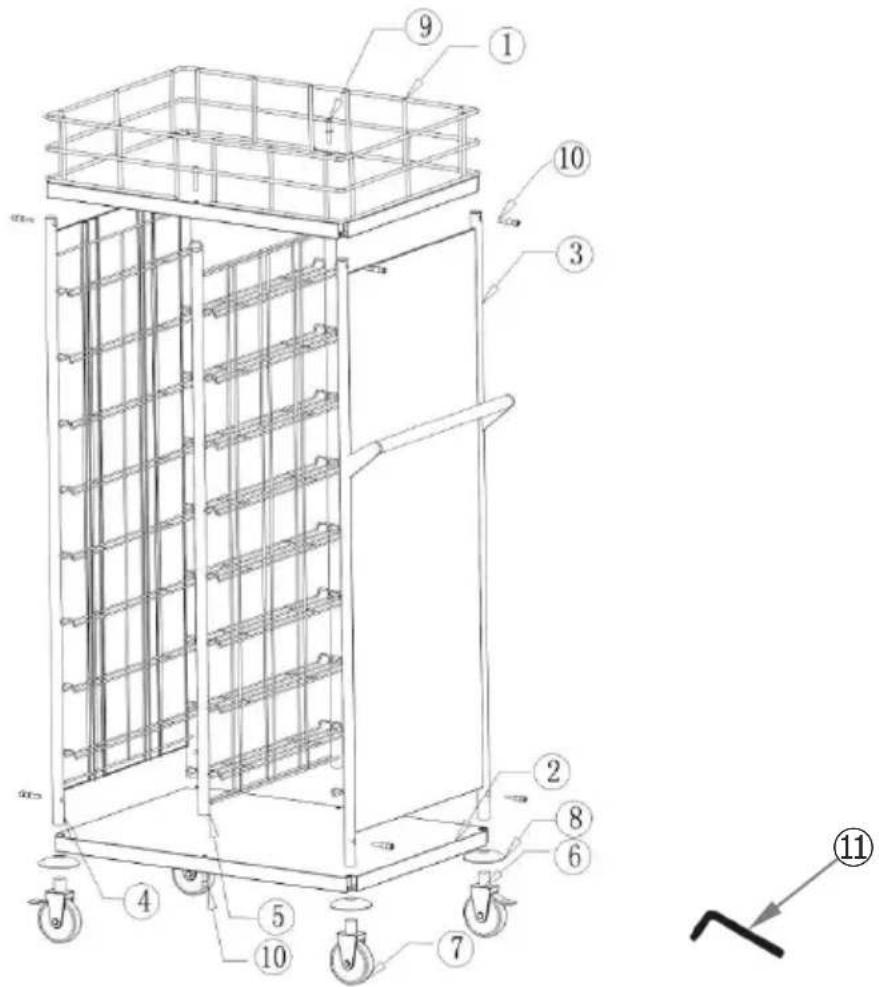

1	1 x горизонтальнаяповерхность с ограждением	7	2 x поворотное колесо безфиксатора, ∅ 125 mm
2	1 x нижняя полка	8	4 x упор для поворотных колес
3	1 x боковая часть с ручкой иприкрепленными направля-ющими для подносов	9	2 x болт M8x50
4	1 x боковая часть с прикреплен-ными направляющими дляподносов	10	10 x болт M8x40
5	1 x разделительная стенка снаправляющими для подносов,прикрепленными с двух сторон	11	2 x имбусовых ключа
6	2 x поворотное колесо сфиксатором, ∅ 125 mm

Инструкция по монтажу

1. Сначала следует распаковать отдельные части и проверить входящие в объем поставки элементы на предмет их комплектности. Утилизировать весь упаковочный материал.
2. Собрать тележку для транспортировки подносов/уборки посуды на основе представленных ниже рисунков и рекомендаций. Во время монтажа следует пользоваться входящим в поставку имбусовым ключом.

A B C D

M8*40 C

A M8°50

1. Монтаж следует начать от прикрепления верхней горизонтальной поверхности с ограждением к разделительной стенке. Полку с ограждением положить на боку и соединить с разделительной стенкой с помощью 2 болтов M8x50 (рис. А).

B M8*40

1. Боковые части установить на угловых углублениях верхней горизонтальной поверхности с ограждением, после чего соединить боковые части с верхней горизонтальной поверхностью с ограждением с помощью болтов M8x40 (рис. В).

2. Боковые части установить в угловых углублениях нижней полки и сначала соединить нижнюю полку с разделительной стенкой, после чего соединить ее с боковыми частями. Использовать прилагаемые болты M8x40 (рис. С).

1. Установить упоры над поворотными колесами и прикрепить их к боковым частям, вкручивая поворотные колеса в кронштейны боковых частей (рис. D). Предпочтительно, чтобы поворотные колеса с фиксаторами были расположены по диагонали.
2. Установить тележку на колесах и проверить ее стабильность.
3. Положение тележки можно выровнять путем выкручивания или вкручивания поворотных колес.

Указания для пользователя

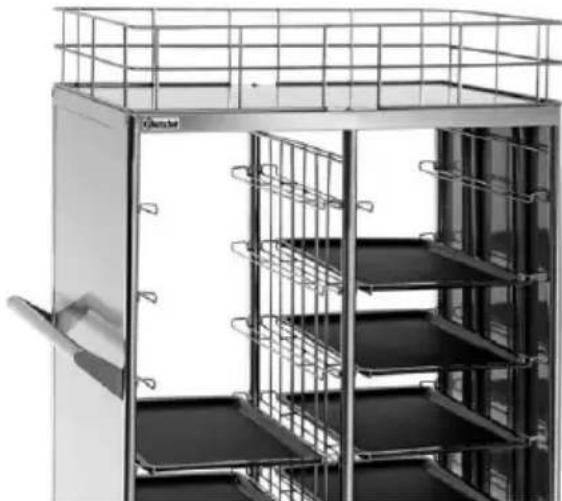

Тележку для транспортировки подносов/уборки посуды можно загружать с обеих сторон.
Соответствующие стандартные гастрономические подносы или контейнеры GN 1/1 следует разместить на направляющих.
С целью перестановки тележки следует воспользоваться ручкой, которая находится при боковой части.
Когда тележка будет перемещена на требуемое место, следует зафиксировать поворотные колеса с помощью фиксаторов, чтобы тележка случайно не перемещалась и не перевернулась.
Тележку следует очищать с помощью мягкой влажной салфетки. Никогда не следует пользоваться грубозернистыми чистящими средствами, которые могут поцарапать поверхность тележки.
