РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TGK400 BARTSCHER

Тележка для транспортировки

Тележка для транспортировки бутылочных ящиков с 4 решетчатыми полками Номер артикула:

хромоникелевая сталь Исполнение:

4 решетчатых полки 1000 x 360 мм, на каждой помещается два стандартных бутылочных ящика 400 x 300 мм или 3 бутылочных ящика 300 x 200 мм; 4 резиновых поворотных колеса, Ø 125 мм 2 поворотных колеса с фиксаторами

шир. 1080 x гл. 570 x выс. 1 610 мм Грузоподъемность:

RUS- 34 - Объем поставки/техническое описание

4 x решетчатая полка

2 x поворотное колесо с фиксатором

2 x поворотное колесо без фиксатора

4 x упор для поворотных колес

1 x шестигранный ключ ⑨- 35 - Инструкция по монтажу

1. Сначала следует распаковать отдельные части и проверить входящие в объем

поставки элементы на предмет их комплектности. Утилизировать весь упаковочный материал.

2. Собрать тележку для транспортировки бутылочных ящиков на основе

указанных ниже рекомендаций и рисунков. Рекомендуем, чтобы монтаж выполняли 2 человека. Во время монтажа следует пользоваться прилагаемым к прибору шестигранным ключом.

3. Монтаж тележки для транспортировки бутылочных ящиков следует начать с

нижней полки. Боковые части следует установить в выточках в нижней полке и прикрепить их с помощью 4 болтов M8x40. Для облегчения монтажа перекладин болты не следует дотягивать слишком крепко (рис. вверху).

4. Далее каждую перекладину прикрутить к боковым частям с помощью 2 болтов

M8x40. Для каждой решетчатой полки предназначены 2 перекладины (спереди и сзади) (рис. вверху).

5. После прикрепления всех перекладин с помощью шестигранного ключа

дотянуть болты на нижней полке.

6. Положить тележку для транспортировки бутылочных ящиков на боку и

прикрепить поворотные колеса к боковым частям. Перед прикреплением колес в предусмотренные для этого кронштейны боковых частей, над колесами следует установить упоры. Предпочтительно, чтобы поворотные колеса с фиксаторами были расположены сзади.

7. Установить тележку для транспортировки бутылочных ящиков на колесах и

проверить ее стабильность. Положение тележки можно выровнять путем выкручивания или вкручивания поворотных колес.- 36 -

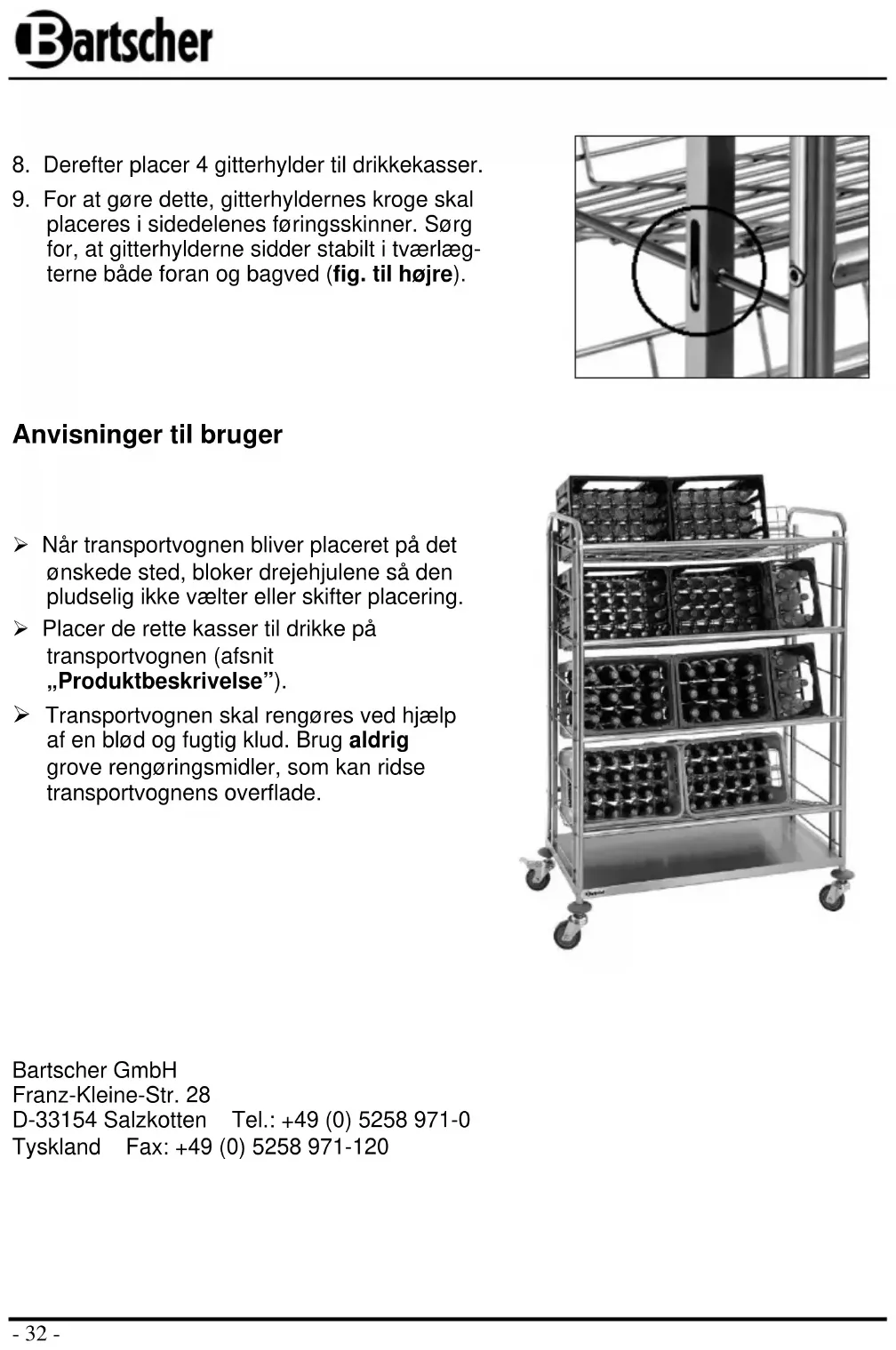

8. Далее установить на тележке 4 решетчатые

полки для бутылочных ящиков.

9. Для этого крюки решетчатых полок следует

поместить в направляющих боковых частей. Следует обратить внимание на то, чтобы решетчатые полки были стабильно установлены на предусмотренных для них перекладинах боковых частей как спереди, так и сзади (рис. справа).

Указания для пользователя

После того как тележка будет установлена в требуемом месте, следует зафиксировать поворотные колеса с помощью фиксаторов, чтобы тележка случайно не перемещалась и не перевернулась. На тележке следует устанавливать соответствующие бутылочные ящики (пункт „Описание продукта”). Тележку следует очищать с помощью мягкой влажной салфетки. Никогда не следует пользоваться грубозернистыми чистящими средствами, которые могут поцарапать поверхность тележки.
