TGK400 - Chariot de transport BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot de transport pour caisses à boissons
Marque	Bartscher
Modèle	TGK400
Dimensions (L × P × H)	1080 × 570 × 1610 mm
Poids net	35,0 kg
Charge utile maximale	120 kg
Matériau	Acier au chrome-nickel
Nombre de clayettes	4 clayettes grillagées
Dimensions des clayettes	1000 × 360 mm
Espacement entre clayettes	345 mm
Type de roulettes	4 roulettes pivotantes, bandage caoutchouc, ∅ 125 mm
Roulettes avec frein	2 roulettes (positionnées à l'arrière)
Capacité par clayette	2 caisses normalisées 400×300 mm ou 3 caisses 300×200 mm
Montage	Nécessite un montage à deux personnes, clé Allen fournie
Entretien	Nettoyer avec un chiffon doux et humide ; ne pas utiliser de produits abrasifs
Consignes de sécurité	Bloquer les freins lors du stationnement ; ne charger que des caisses adaptées
Réparabilité	Pièces détachées disponibles : roulettes, clayettes, vis (M8×40)
Accessoires inclus	Clé Allen, butoirs pour roulettes, vis, barres
Numéro d'article	300084

FOIRE AUX QUESTIONS - TGK400 BARTSCHER

Comment monter le chariot TGK400 ?

Le montage se fait à deux personnes. Commencez par visser les supports latéraux sur la tablette inférieure avec les vis M8x40 (ne pas serrer trop fort). Montez ensuite les barres sur chaque support, puis serrez toutes les vis. Installez les roulettes pivotantes avec les butoirs, de préférence les freins à l'arrière. Enfin, placez les clayettes grillagées en insérant leurs crochets dans les encoches des supports.

Quelle est la charge maximale du chariot ?

La charge utile maximale est d'environ 120 kg, répartie sur les 4 clayettes.

Comment nettoyer le chariot ?

Utilisez un chiffon doux et humide. N'utilisez jamais de produits d'entretien grossiers ou abrasifs qui pourraient rayer les surfaces en acier chromé-nickel.

Quelles caisses peuvent être placées sur le chariot ?

Chaque clayette (1000×360 mm) peut accueillir 2 caisses normalisées 400×300 mm ou 3 caisses 300×200 mm. Seules des caisses à boissons adaptées doivent être utilisées.

Comment bloquer les roulettes ?

Les deux roulettes pivotantes arrière sont équipées de freins. Abaissez les leviers de frein pour bloquer le chariot et éviter tout déplacement accidentel.

Quelles sont les dimensions du chariot ?

Les dimensions sont de 1080 mm de largeur, 570 mm de profondeur et 1610 mm de hauteur.

Le chariot est-il livré monté ?

Non, le chariot est livré en kit. Le montage est simple et ne nécessite qu'une clé Allen fournie. Il est conseillé d'être à deux personnes.

Puis-je remplacer les roulettes ?

Oui, les roulettes pivotantes sont vissées sur les supports latéraux. Vous pouvez les dévisser et les remplacer. Les butoirs doivent être replacés.

Comment niveler le chariot ?

Après avoir monté les roulettes, vérifiez la stabilité. Pour niveler, vissez ou dévissez légèrement les roulettes pivotantes jusqu'à ce que le chariot soit stable.

De quel matériau est fait le chariot ?

Le chariot est en acier au chrome-nickel, ce qui le rend résistant et facile à nettoyer.

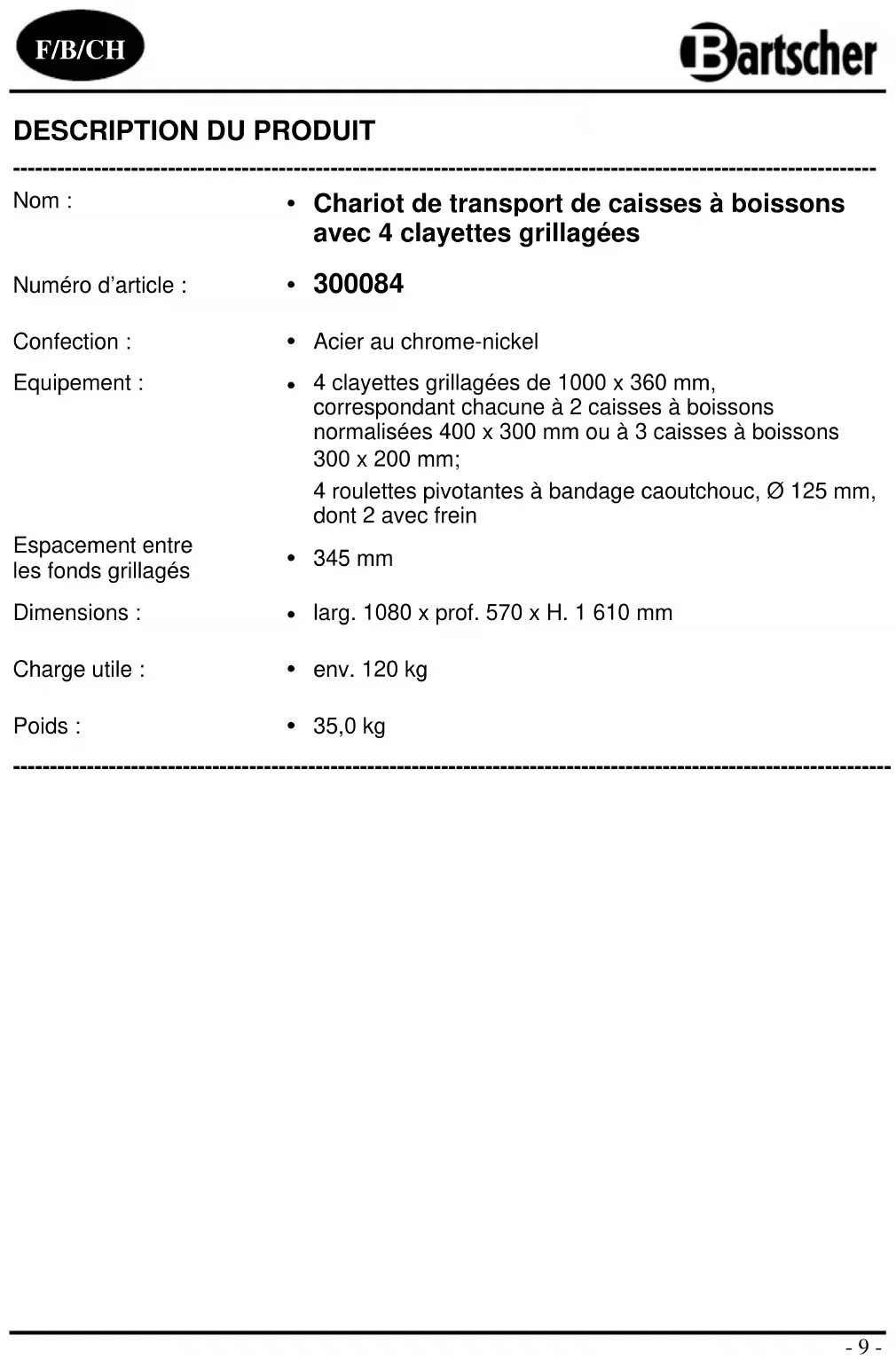

MODE D'EMPLOI TGK400 BARTSCHER

FRANÇAIS de page 9 à page 12

- Chariot de transport de caisses à boissons avec 4 clayettes grillagées

• 300084

Confection :

• Acier au chrome-nickel

Équipement :

- 4 clayettes grillagées de 1000 x 360 mm, correspondant chacune à 2 caisses à boissons normalisées 400 x 300 mm ou à 3 caisses à boissons 300 x 200 mm ; 4 roulettes pivotantes à bandage caoutchouc, Ø 125 mm, dont 2 avec frein

Espacement entre les fonds grillagés

- 345 mm

Dimensions :

• largeur 1080 x profondeur 570 x H. 1 610 mm

Charge utile :

- env. 120 kg

Poids :

• 35,0 kg

Equipement / Description technique

① 1 x tablette inférieure ② 2 x support latéral ③ 4 x clayette grillagée ④ 2 x roulette pivotante avec frein ⑤ 2 x roulette pivotante sans frein ⑥ 4 x butoir pour roulette pivotante ⑦ 20 x vis M8x40 ⑧ 8 x barre ⑨ 1 x clé Allen

Notice de montage

1. Tout d'abord, déballer chaque pièce fournie et vérifier que tous les éléments sont présents. Jeter tout le matériel d'emballage.
2. Monter le chariot de transport de caisses à boissons selon les instructions et illustrations ci-dessous. Pour faciliter le montage du chariot, s'y prendre à deux personnes. Utiliser la clé Allen fournie pour le montage.

1. Commencer le montage à partir de la tablette inférieure. Placer les supports latéraux dans les encoches de la tablette inférieure et les visser à la tablette avec les vis M8x40. Ne pas serrer trop les vis pour faciliter l'installation des barres (voir fig. ci-dessus).

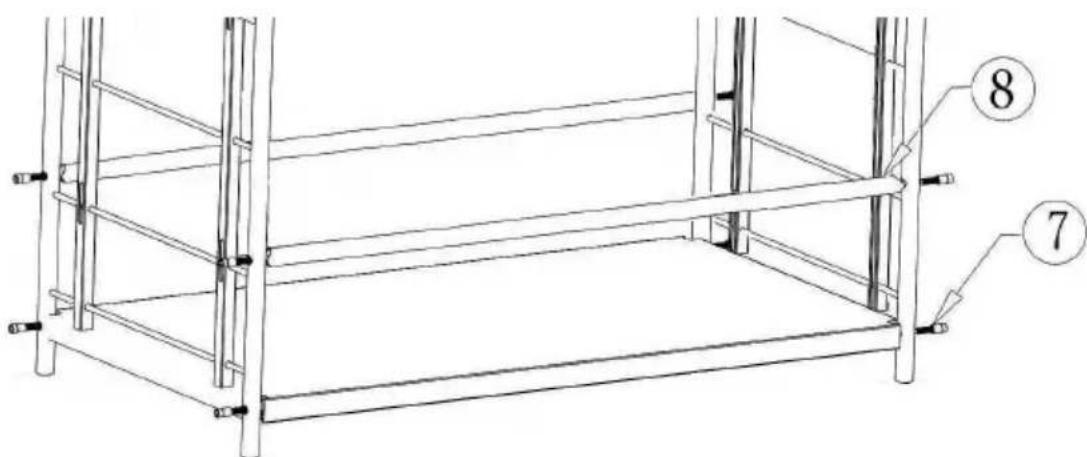

2. Ensuite, visser chaque barre à son support latéral à l'aide des 2 vis M8x40. À
3. Une fois toutes les barres montées, bien serrer les vis de la tablette inférieure avec la clé Allen.
4. Placer le chariot de transport sur le côté et installer les roulettes pivotantes sur les supports latéraux. Avant de visser les roulettes dans leurs emplacements sur les supports latéraux, ne pas oublier de placer les butoirs au-dessus des roulettes. De préférence, les roulettes pivotantes avec frein doivent être positionnées à l'arrière.
5. Placer le chariot debout et vérifier la stabilité des roulettes. Pour niveler le chariot, visser ou dévisser davantage les roulettes pivotantes.
6. Placer ensuite les 4 clayettes grillagées pour caisses à boissons sur le chariot.
7. Pour ce faire, placer les crochets des clayettes grillagées dans les encoches situées dans les supports latéraux. Faire attention à ce que les clayettes grillagées soient stablement posées sur les barres des supports latéraux, autant à l'avant qu'à l'arrière (voir fig. de droite).

Conseils d'utilisation

Une fois que le chariot se trouve à son emplacement, bloquer les roulettes pivotantes à l'aide des freins, de sorte qu'il ne soit pas déplacé ou renversé accidentellement. Seules des caisses à boissons adaptées doivent être placées sur le chariot (voir § « Description du produit »). Nettoyer le chariot à l'aide d'un chiffon souple et humide. Ne jamais utiliser de produits d'entretien grossiers pouvant rayer les surfaces du chariot.
