MANUAL DE UTILIZADOR TGK400 BARTSCHER

as páginas desde 21 até 24

aço cromo-níquel Elementos:

4 prateleiras com grades 1000 x 360 mm, cada uma tem capacidade para duas caixas com bebidas 400 x 300 mm ou 3 caixas com bebidas 300 x 200 mm; 4 rodas giratórias revestidas com borracha, Ø 125 mm, 2 rodas giratórias com travões

Distância entre as prateleiras com grades

P- 22 - Âmbito de entrega / especificação técnica

1 x prateleira de baixo

2 x roda giratória com travão

2 x roda giratória sem travão

4 x pára-choque para as rodas giratórias

1 x chave Allen ⑨- 23 - Instrução de montagem

1. Primeiro deve desembalar as respectivas peças e verificar se os elementos foram

entregues completos. Eliminar todo o material de embalagem.

2. Montar o carro para transporte de caixas com bebidas com base nas seguintes

indicações e desenhos. De forma a facilitar a tarefa, a montagem deve ser feita por duas pessoas. Durante a montagem deve utilizar a chave Allen que faz parte da entrega.

3. A montagem do carro de transporte deve ser iniciada pela prateleira de baixo.

As partes laterais devem ser colocadas nas cavidades da prateleira de baixo e aparafusadas à mesma com 4 parafusos M8x40. Os parafusos não devem ser apertados com muita força, de forma a facilitar a montagem das traves (des. acima).

4. Seguidamente cada uma das traves deve ser aparafusada às partes laterais com

2 parafusos M8x40. Cada prateleira com grades tem 2 traves (à frente e por trás) (des. acima).

5. Após montar todas as traves, os parafusos junto da prateleira de baixo devem ser

apertados com a chave Allen.

6. Colocar o carro de transporte de lado e fixar as rodas giratórias às partes laterais.

Antes de aparafusar as rodas aos respectivos suportes das partes laterais, deve colocar os pára-choques por cima das rodas. As rodas giratórias com travões devem ser colocadas de preferência na parte traseira.

7. Colocar o carro de transporte sobre as rodas e verificar a sua estabilidade. As rodas

giratórias devem ser aparafusadas e desaparafusadas de forma a alinhar o carro.- 24 -

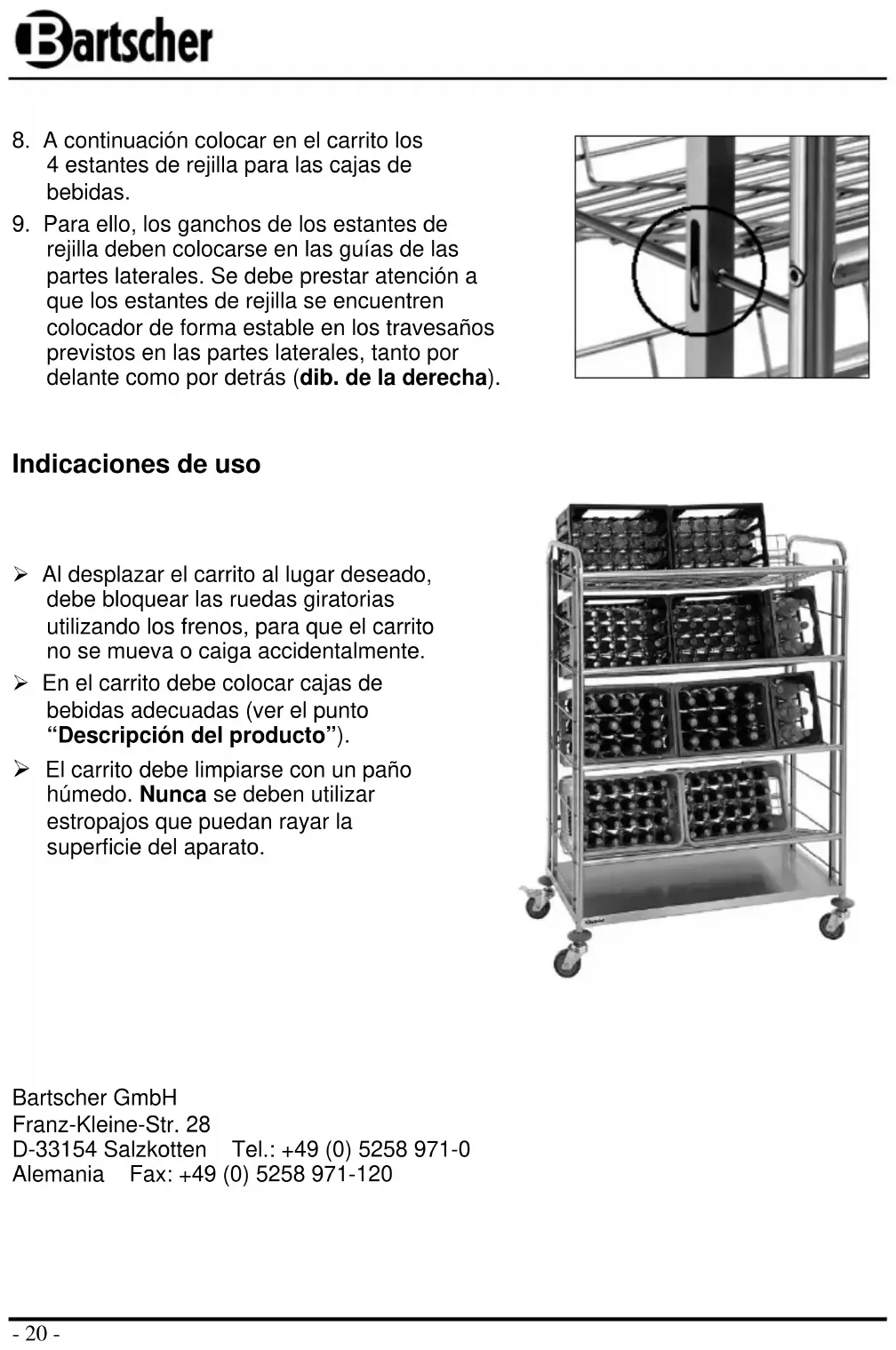

8. Seguidamente colocar as 4 prateleiras

com grades para as caixas com bebidas sobre o carro.

9. Para tal, os ganchos das prateleiras com

grades devem ser colocados nas guias das partes laterais. Tomar atenção para que as prateleiras com grades fiquem colocadas de forma estável sobre as respectivas traves das partes laterais, tanto de frente como por trás (des. do lado direito).

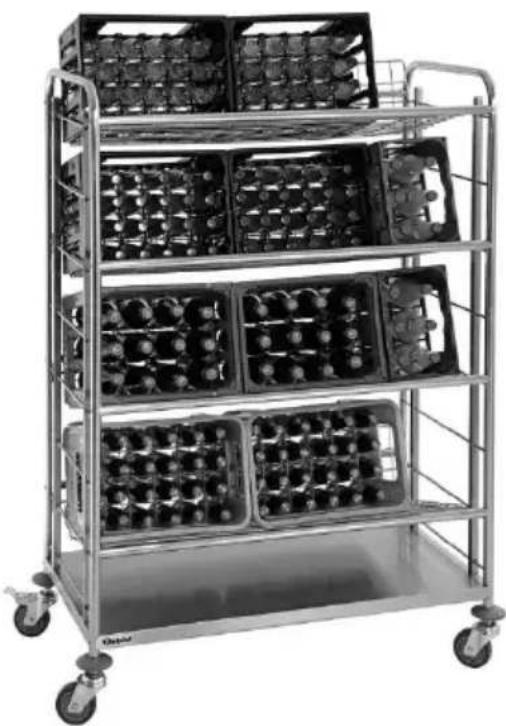

Indicações para o utilizador

Quando o carro encontrar-se no lugar pretendido, as rodas giratórias devem ser bloqueadas com os travões, de forma a que o carro não possa ser deslocado ou entornado acidentalmente. As respectivas caixas para as bebidas devem ser colocadas sobre o carro (ponto „Descrição do produto”). O carro deve ser limpo com um pano macio e húmido. Nunca deve utilizar produtos de limpeza granulados, que possam riscar as superfícies do carro.
