Type product	Transportkar voor drankkratten
Merk	Bartscher
Model	TGK400
Afmetingen (L × B × H)	1080 × 570 × 1610 mm
Nettogewicht	35,0 kg
Maximale laadvermogen	120 kg
Materiaal	Chroom-nikkel staal
Aantal legborden	4 draadlegborden
Afmetingen legborden	1000 × 360 mm
Afstand tussen legborden	345 mm
Type wielen	4 zwenkwielen, rubberband, ∅ 125 mm
Wielen met rem	2 wielen (aan de achterzijde)
Capaciteit per legbord	2 standaard kratten 400×300 mm of 3 kratten 300×200 mm
Montage	Vereist montage door twee personen, inbussleutel meegeleverd
Onderhoud	Reinig met een zachte, vochtige doek; gebruik geen schurende middelen
Veiligheidsinstructies	Vergrendel de remmen bij het parkeren; laad alleen geschikte kratten
Repareerbaarheid	Reserveonderdelen verkrijgbaar: wielen, legborden, schroeven (M8×40)
Inbegrepen accessoires	Inbussleutel, wielbegrenzers, schroeven, stangen
Artikelnummer	300084

Veelgestelde vragen - TGK400 BARTSCHER

Hoe monteer ik de kar TGK400?

De montage gebeurt met twee personen. Begin met het vastschroeven van de zijsteunen op de onderste plank met de M8x40 schroeven (niet te vast aandraaien). Monteer vervolgens de stangen op elke steun en draai alle schroeven vast. Installeer de zwenkwielen met de begrenzers, bij voorkeur de remmen aan de achterzijde. Plaats ten slotte de draadlegborden door hun haken in de uitsparingen van de steunen te steken.

Wat is het maximale laadvermogen van de kar?

Het maximale laadvermogen is ongeveer 120 kg, verdeeld over de 4 legborden.

Hoe reinig ik de kar?

Gebruik een zachte, vochtige doek. Gebruik nooit grove of schurende reinigingsmiddelen die de chroom-nikkel stalen oppervlakken zouden kunnen krassen.

Welke kratten kunnen op de kar worden geplaatst?

Elk legbord (1000×360 mm) kan 2 standaard kratten 400×300 mm of 3 kratten 300×200 mm bevatten. Alleen geschikte drankkratten mogen worden gebruikt.

Hoe vergrendel ik de wielen?

De twee achterste zwenkwielen zijn voorzien van remmen. Druk de remhendels omlaag om de kar te blokkeren en onbedoelde verplaatsing te voorkomen.

Wat zijn de afmetingen van de kar?

De afmetingen zijn 1080 mm breed, 570 mm diep en 1610 mm hoog.

Wordt de kar gemonteerd geleverd?

Nee, de kar wordt als bouwpakket geleverd. De montage is eenvoudig en vereist alleen een meegeleverde inbussleutel. Het wordt aangeraden met twee personen te zijn.

Kan ik de wielen vervangen?

Ja, de zwenkwielen zijn op de zijsteunen geschroefd. U kunt ze losschroeven en vervangen. De begrenzers moeten opnieuw worden geplaatst.

Hoe nivelleer ik de kar?

Controleer na het monteren van de wielen de stabiliteit. Om te nivelleren, draait u de zwenkwielen iets vast of los totdat de kar stabiel staat.

Van welk materiaal is de kar gemaakt?

De kar is gemaakt van chroom-nikkel staal, wat het sterk en gemakkelijk schoon te maken maakt.

GEBRUIKSAANWIJZING TGK400 BARTSCHER

NEDERLANDS blz. 25 t/m 28

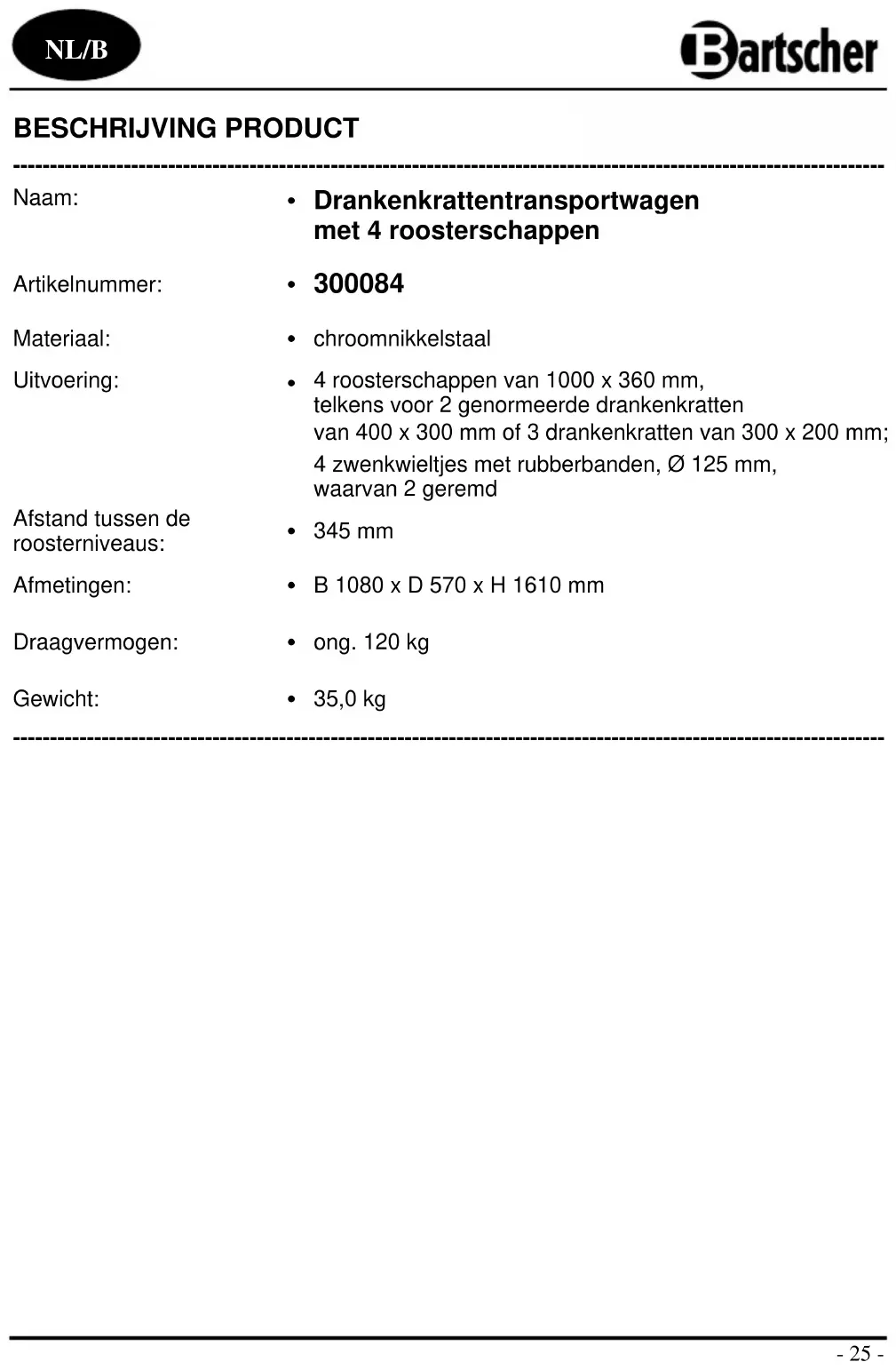

- Drankenkrattentransportwagen met 4 roosterschappen

Artikelnummer:

• 300084

Materiaal:

- chroomnikkelstaal

Uitvoering:

- 4 roosterschappen van 1000 x 360 mm, telkens voor 2 genormeerde drankenkratten van 400 x 300 mm of 3 drankenkratten van 300 x 200 mm; 4 zwenkwieltjes met rubberbanden, ∅ 125 mm, waarvan 2 geremd

Afstand tussen de roosterniveaus:

- 345 mm

Afmetingen:

• B 1080 x D 570 x H 1610 mm

Draagvermogen:

- ong. 120 kg

Gewicht:

• 35,0 kg

Inhoud levering/namen van de onderdelen

① 1 x onderste schap
② 2 x zijframe
③ 4 x roosterschap
④ 2 x zwenkwieltje met parkeerrem
⑤ 2 x zwenkwieltje zonder parkeerrem
⑥ 4 x stootbeveiliging voor zwenkwieltjes
⑦ 20 x M8x40 schroef
⑧ 8 x dwarsrail
⑨ 1 x inbussleutel

Montagehandleiding

1. Pak eerst de verschillende onderdelen uit en controleer of de levering compleet is. Verwijder al het verpakkingsmateriaal.

2. Monteer de drankenkrattentransportwagen volgens de onderstaande richtlijnen en figuren. Om de montage te vergemakkelijken, raden we aan om ze met twee personen uit te voeren. Gebruik tijdens de montage de bijgeleverde inbussleutel.

1. Begin de montage van de transportwagen met het onderste schap. Plaats de zijframes in de uitsparingen in het onderste schap en schroef ze vast op het schap met 4 M8x40 schroeven. Draai de schroeven niet te hard vast, zodat de dwarsrails gemakkelijker kunnen worden gemonteerd (fig. boven).

2. Schroef daarna elke dwarsrail met 2 M8x40 inbusschroeven op de zijframes. Er zijn twee dwarsrails (vooraan en achteraan) voor elk roosterschap (fig. boven).

3. Nadat alle dwarsrails zijn gemonteerd, draait u met de inbussleutel de schroeven bij het onderste schap aan.

4. Leg de transportwagen op zijn zij en monteer de zwenkwieltjes op de zijframes. Vooraleer u de wieltje in de hiervoor bestemde buizen van de zijframes draait, dient u de stootbeveiligingen boven de wieltjes te plaatsen. Breng bij voorkeur de zwenkwieltjes met parkeerrem aan de achterkant aan.

5. Plaats de transportwagen op zijn wieltjes en controleer de stabiliteit van de wagen. Om de stabiliteit van de wagen te verbeteren, kunt u de zwenkwieltjes in- of uitdraajen.

6. Plaats daarna de 4 roosterschappen voor drankenkratten op de wagen.

7. Plaats hiervoor de haken van de roosterschappen in de geleiders van de zijframes. Zorg ervoor dat de roosterschappen zowel vooraan als achteraan stabiel op de voorziene dwarsrails van de zijframes zijn geplaatst (fig. rechts).

Aanwijzingen voor de gebruiker

Als de wagen naar de gewenste plaats is gereden, dient u de zwenkwieltjes met de remmen te blokkeren, zodat de wagen niet per toeval kan worden verschoven of omgeduwd.
De wagen dient te worden geladen met aangepaste drankenkratten (punt „Beschrijving product”).
De wagen dient te worden gereinigd met een zachte, vochtige doek. Gebruik nooit grofkorrelige reinigingsmiddelen die krassen kunnen maken op het oppervlak van de wagen.
