Ürün Tipi	İçecek kasaları için taşıma arabası
Marka	Bartscher
Model	TGK400
Boyutlar (U × D × Y)	1080 × 570 × 1610 mm
Net Ağırlık	35,0 kg
Maksimum Taşıma Kapasitesi	120 kg
Malzeme	Krom-nikel çelik
Raf Sayısı	4 tel raf
Raf Boyutları	1000 × 360 mm
Raf Aralığı	345 mm
Tekerlek Tipi	4 döner tekerlek, kauçuk lastik, ∅ 125 mm
Frenli Tekerlekler	2 tekerlek (arkada konumlandırılmış)
Raf Başına Kapasite	2 standart kasa 400×300 mm veya 3 kasa 300×200 mm
Montaj	İki kişi tarafından montaj gerektirir, Allen anahtarı dahildir
Bakım	Yumuşak ve nemli bir bezle temizleyin; aşındırıcı ürünler kullanmayın
Güvenlik Talimatları	Park halinde frenleri kilitleyin; yalnızca uygun kasaları yükleyin
Onarılabilirlik	Yedek parçalar mevcut: tekerlekler, raflar, vidalar (M8×40)
Dahil Olan Aksesuarlar	Allen anahtarı, tekerlek tıpaları, vidalar, çubuklar
Ürün Numarası	300084

Sık sorulan sorular - TGK400 BARTSCHER

TGK400 arabası nasıl monte edilir?

Montaj iki kişi tarafından yapılır. İlk olarak yan destekleri alt tablaya M8x40 vidalarla vidalayın (çok sıkı sıkmayın). Ardından her desteğe çubukları takın, ardından tüm vidaları sıkın. Döner tekerlekleri tıpalarla birlikte takın, tercihen frenler arkada olsun. Son olarak, tel rafları kancalarını desteklerdeki yuvalara yerleştirerek yerleştirin.

Arabanın maksimum yük kapasitesi nedir?

Maksimum taşıma kapasitesi 4 rafa dağıtılmış yaklaşık 120 kg'dır.

Araba nasıl temizlenir?

Yumuşak ve nemli bir bez kullanın. Krom-nikel çelik yüzeyleri çizebilecek sert veya aşındırıcı temizlik ürünleri asla kullanmayın.

Arabaya hangi kasalar yerleştirilebilir?

Her raf (1000×360 mm) 2 standart kasa 400×300 mm veya 3 kasa 300×200 mm alabilir. Yalnızca uygun içecek kasaları kullanılmalıdır.

Tekerlekler nasıl kilitlenir?

Arkadaki iki döner tekerlek frenlere sahiptir. Arabayı kilitlemek ve kazara hareket etmeyi önlemek için fren kollarını indirin.

Arabanın boyutları nedir?

Boyutlar: genişlik 1080 mm, derinlik 570 mm, yükseklik 1610 mm.

Araba monte edilmiş olarak mı geliyor?

Hayır, araba kit halinde teslim edilir. Montaj basittir ve yalnızca verilen Allen anahtarını gerektirir. İki kişi olmak önerilir.

Tekerlekleri değiştirebilir miyim?

Evet, döner tekerlekler yan desteklere vidalanmıştır. Söküp değiştirebilirsiniz. Tıpalar yeniden takılmalıdır.

Araba nasıl dengelenir?

Tekerlekleri taktıktan sonra stabiliteyi kontrol edin. Dengelemek için, araba sabit olana kadar döner tekerlekleri hafifçe sıkın veya gevşetin.

Araba hangi malzemeden yapılmıştır?

Araba krom-nikel çelikten yapılmıştır, bu da onu dayanıklı ve temizlemesi kolay kılar.

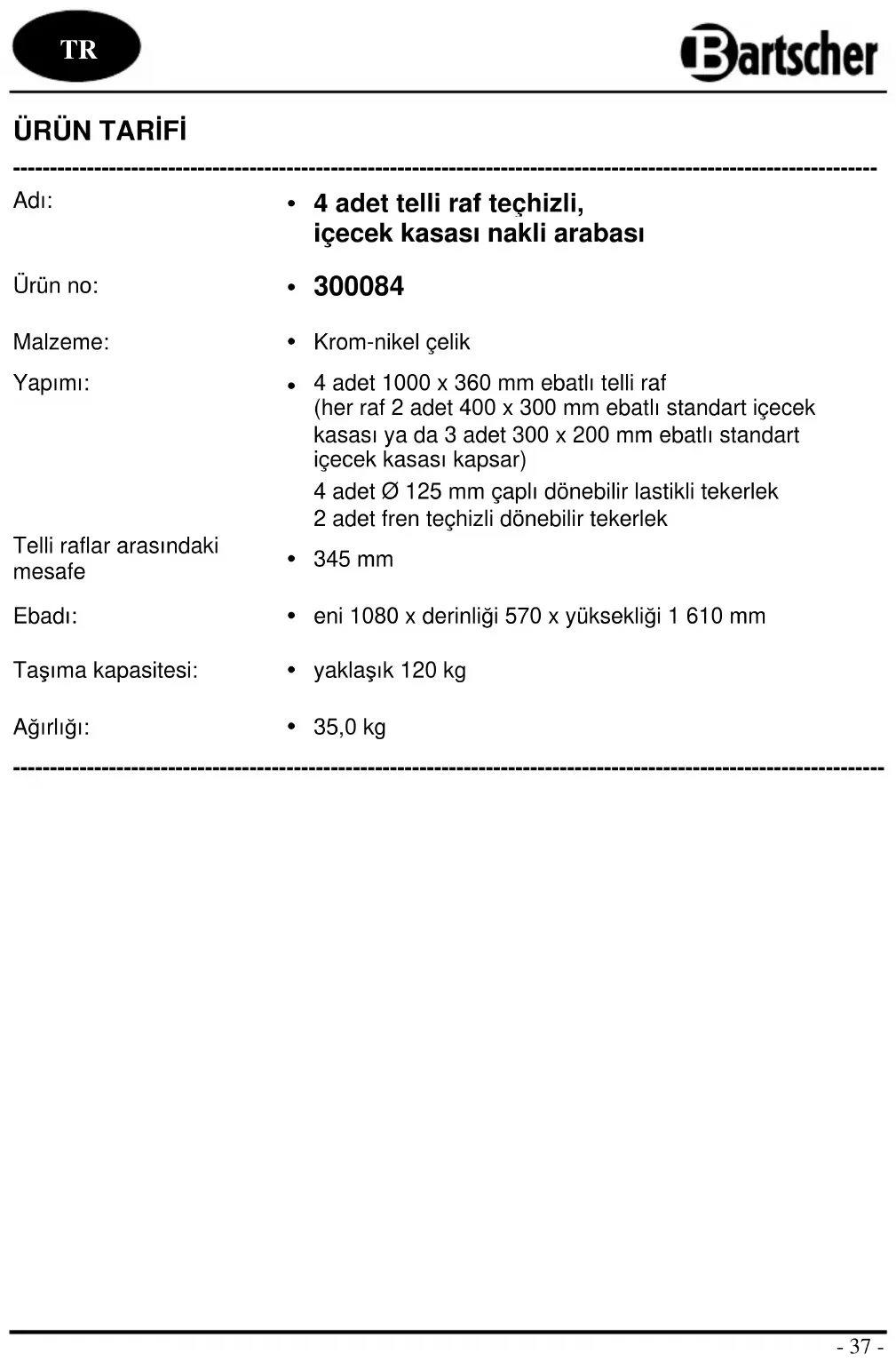

KULLANIM KILAVUZU TGK400 BARTSCHER

İçecek kasası nakli arabası

Wozek do transportu skrzynek z napojami

- 4 adet telli raf techizli, içecek kasası nakli arabası

Ürün no:

• 300084

Malzeme:

- Krom-nikel çelik

Yapımı:

- 4 adet 1000 x 360 mm ebatlı telli raf (her raf 2 adet 400 x 300 mm ebatlı standart içecek kasası ya da 3 adet 300 x 200 mm ebatlı standart içecek kasası kapsar)

4 adet ∅ 125 mm çaplı:dönebilir lastikli tekerlek 2 adet fren techizli:dönebilir tekerlek

Telli raflar arasındaki mesafe

- 345 mm

Ebadı:

• eni 1080 x derinliği 570 x yüksekliği 1 610 mm

Taşıma kapasitesi:

- yaklaşık 120 kg

Ağırlığı:

• 35,0 kg

Teslimat kapsamı/teknik tarif

① 1 x alt raf
② 2 x yan kısım
③ 4 x telli raf
④ 2 x fren teçhizli dönebilir tekerlek
⑤ 2 x frensiz dönebilir tekerlek
⑥ 4 x dönebilir tekerlekler için tampon
⑦ 20 x M8x40 vida
⑧ 8 x enine çubuk
⑨ 1 x imbus anahtari

Montaj talimatı

1. Önce bütün parçaları ambalajdan çıkarın, bütün parçaların tam olup olmadığını kontrol edin. Tüm ambalaj malzemesini çevre koruma kurallarına göre imha edin.

2. Aşağıdaki tavsiye ve resimlere göre içecek kasası arabası monte edin. Kolay olması için iki kişinin monte etmesi tavsiye edilir. Montaj esnasında teslimat dahilinde bulunan imbus anahtarı kullanın.

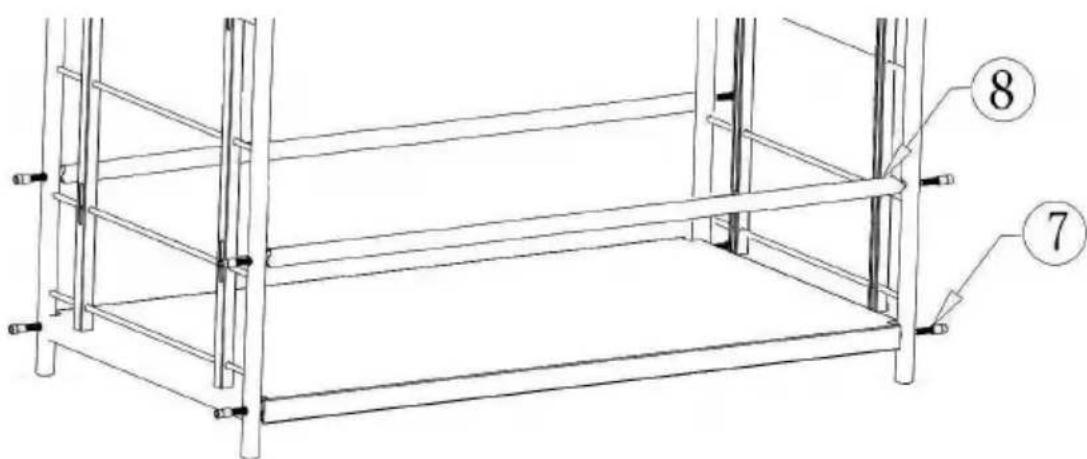

1. Taşıma arabası montajına – alt raftan başlayın. Yan kısımları alt raftaki girintilere yerleştirip bu yan kısımları – 4 adet M8x40 vida ile rafa vidalayın. Enine çubukların montajı kolay olsun diye vidaları fazla vidalamayın (yukarıdaki resim).

2. Sonra her enine çubuğu yan kısımlara 2 adet M8x40 vida ile vidalayın. Her telli rafa 2 adet enine cubuk (önde ve arkada) düşer (vukarıdaki resim).

3. Bütün enine çubuklar, imbus anahtarı ile monte edilince alt raftaki vidaları iyice vidalayın.

4. Taşıma arabasını yan yatırım dönebilir tekerlekleri yan kısımlara monte edin. Tekerlekleri, yan kısımların konsollarına vidalamadan önce tekerleklerin üzerine tamponlar yerleştirin. Frenli dönebilir tekerleklerin arkaya monte edilmesi tavsiye edilir.

5. Taşıma arabasını tekerleklerin üzerine konumlandırın, stabilitesini kontrol edin. Arabanın düzlenmesi için dönebilir tekerlekleri vidalayın ya da vidalarını açın.

6. Sonra içecek kasası arabasının üzerine 4 adet telli raf yerleştirin.

7. Bu amaçla telli rafların kancalarını yan kısımların raylarına yerleştirin. Telli rafların, yan kısımların uygun enine çubuklarına stabil bir şekilde (hem önde hem arkada) oturtulup oturtulmadığını kontrol edin (sağ taraftaki resim).

Kullanıcı için tavsiyeler

Arabanın istenilen yere geçirildiğinde dönebilir tekerlekler frenler aracılığıyla bloke edilmelidir. Aksi halde araba tesadüfen başka bir yere geçirilebilir ya da devrilebilir.
Arabaya içecek kasaları yerleştirin (madde: "Ürün tarifi")
Araba yumuşak ve nemli bir bezle temizlenmeli. İri taneli temizleme maddeleri asla kullanmayın. Bu tür maddeler araba yüzeylerini çizebilir.
