Ürün Tipi	Metal Raf
Marka	Bartscher
Model	601182
Malzeme	Krom Çelik
Boyutlar (G x D x Y)	910 x 460 x 1845 mm
Ağırlık	14,3 kg
Toplam Taşıma Kapasitesi	200 kg (eşit dağılım)
Raf Sayısı	4
Raf Tipi	Metal Tel Örgü
Rafların Yükseklik Ayarı	Evet (plastik koni ile geçmeli sistem)
Montaj Sistemi	Kolay geçmeli, aletsiz montaj
Ayarlanabilir Ayaklar	Evet, dengeleme için (4 ayak)
Dahil Olan Aksesuarlar	4 raf, 4 köşe direği, 16 plastik koni, 4 ayak
Önerilen Kullanım	Kiler, ofis, şarap rafı
Temizlik	Yumuşak nemli bez, iyice kurulayın
Yasak Bakım Ürünleri	Kostik maddeler veya aşındırıcı temizleyiciler
Yedek Parçalar Mevcut	Raflar, direkler, koniler, ayaklar (kullanım kılavuzundaki referanslar)
Montaj	Basit, konilerin takılması ve rafların oturtulmasıyla
Renk	Krom (krom çelik)
Onarılabilirlik	Parçalar ayrı ayrı değiştirilebilir

Sık sorulan sorular - 601182 BARTSCHER

Bartscher 601182 rafı nasıl monte edilir?

Önce dört direği, her bir direğin iki parçasını vidalayarak birleştirin. Plastik konileri direklerdeki oluklara istenilen yüksekliğe yerleştirin (sivri uç yukarı gelecek şekilde). Rafı eğin, direkleri deliklerden geçirin, ardından düzeltin ve rafı konilere oturtmak için sıkıca bastırın. Her raf için tekrarlayın. Gerekirse lastik tokmak kullanın. Dengelemek için ayakları ayarlayın.

Rafın maksimum taşıma kapasitesi nedir?

Toplam taşıma kapasitesi, dört rafa eşit olarak dağıtıldığında 200 kg'dır.

Rafların yüksekliği nasıl ayarlanır?

Raflar, geçmeli sistem sayesinde yükseklik açısından ayarlanabilir. Plastik konileri direklerdeki oluklarda istenilen yüksekliğe kaydırın, ardından rafı üzerine oturtup sıkıca bastırın.

Raf hangi malzemeden yapılmıştır?

Raf, sağlamlık ve korozyona dayanıklılık sağlayan krom çelikten yapılmıştır.

Bartscher rafı nasıl temizlenir?

Düzenli olarak yumuşak nemli bir bez ile temizleyin, ardından iyice kurulayın. Krom yüzeye zarar verebilecek kostik maddeler veya aşındırıcı temizleyiciler kullanmayın.

Hangi bakım ürünlerinden kaçınmalıyım?

Kostik maddelerden ve aşındırıcı temizleyicilerden (ör. ovma tozu, çamaşır suyu) kaçının, çünkü bunlar krom kaplamaya zarar verir.

601182 modeliyle birlikte kaç raf veriliyor?

Kit, 4 adet metal tel örgü raf, 4 köşe direği ve montaj aksesuarlarını içerir.

Raf düz olmayan bir zeminde sağlam mı?

Evet, her direğin tabanındaki ayarlanabilir ayaklar sayesinde. Her ayağı vidalayarak veya sökerek rafı her yüzeyde dengeleyebilirsiniz.

Rafı büyütmek için ek raflar satın alabilir miyim?

Evet, yedek raflar mevcuttur. Uygun referansı bulmak için kullanım kılavuzundaki parça listesine bakın (ör. 601161 modeli için 9 şişe kanalı).

Kitte hangi aksesuarlar bulunur?

Kit şunları içerir: 4 raf, 4 köşe direği (her biri iki parçalı), 16 plastik montaj konisi ve 4 ayarlanabilir ayak.

KULLANIM KILAVUZU 601182 BARTSCHER

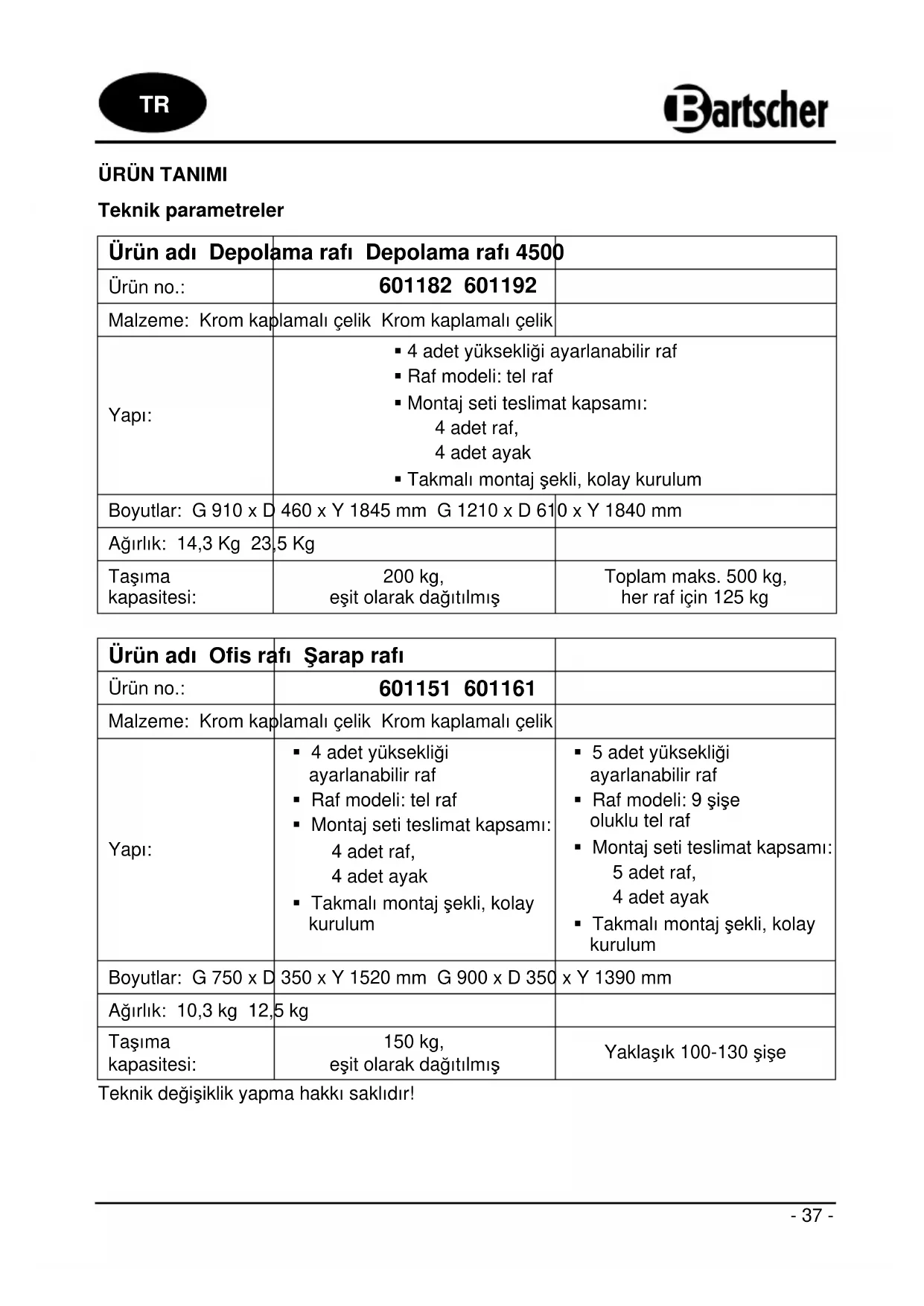

Ürün adı Depolama rafı Depolama rafı 4500
Ürün no.:	601182 601192
Malzeme: Krom kaplamalı çelik Krom kaplamalı çelik
Yapı:	4 adet yüksekliği ayarlanabilir rafRaf modeli: tel rafMontaj seti teslimat kapsamı:4 adet raf,4 adet ayakTakmalı montaj şekli, kolay kurulum
Boyutlar: G 910 x D	460 x Y 1845 mm G 1210 x D 61	0 x Y 1840 mm
Ağırlık: 14,3 Kg 23,5 Kg
Taşımakapasitesi:	200 kg,eşit olarak dağıtılmış	Toplam maks. 500 kg,her raf için 125 kg

Ürün adı Ofis rafi Şarap rafi
Ürün no.:	601151 601161
Malzeme: Krom kaplamalı çelik Krom kaplamalı çelik
Yapı:	4 adet yüksekliği ayarlanabilir rafRaf modeli: tel rafMontaj seti teslimat kapsamı: 4 adet raf, 4 adet ayakTakmalı montaj şekli, kolay kurulum	5 adet yüksekliği ayarlanabilir rafRaf modeli: 9 şişe oluklu tel rafMontaj seti teslimat kapsamı: 5 adet raf, 4 adet ayakTakmalı montaj şekli, kolay kurulum
Boyutlar: G 750 x D	350 x Y 1520 mm G 900 x D 350	x Y 1390 mm
Ağırlık: 10,3 kg 12,5 kg
Taşıma kapasitesi:	150 kg, eşit olarak dağıtılmış	Yaklaşık 100-130 şişe

Teknik değişiklik yapma hakkı saklıdır!

Parça listesi / teslimat kapsamı

1 2 3 4 5

Raflar (5)
Ürün-no.: 601161
Her biri 9 şişe oluklu

1 Ayak (4)
2 Ayak parçalarını bağlamak için bağlantı parçası (4)
3 Raf (4 veya 5)
4 Plastik mandallar (16 lub 20)
5 Raf yüksekliği ayarlanabilir ayaklar (4)

MONTAJ

Ayak montajı

1) Her 4 adet raf ayağı iki parçalı olup ayağın bir tarafına monte edilen dişli bağlantı parçası ile birbirine bağlanmaktadır. Ayağın üst tarafından plastik tapası bulunmaktadır. Alt tarafından bulunan ayarlayıcı ile raf yüksekliği ayarlanabilir. Ayağın iki parçası saat yönüne doğru döndürülerek birbirine bağlanmalıdır. Bağlama işlemi zorlu ise dişli bağlantı parçasının düzgün monte edilip edilmediği kontrol edilmelidir.

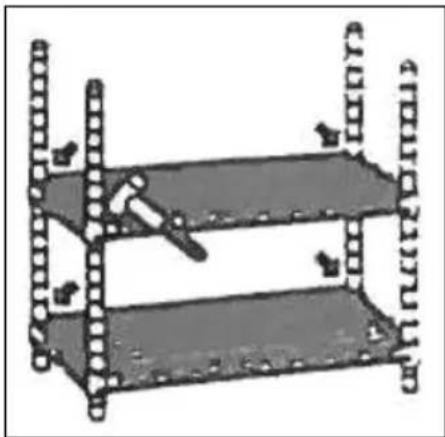

Raf montaji

2) İlk olarak ayaklara en alt raf monte edilmelidir. Alt rafın zeminden en fazla 15 cm'lik yükseklikte monte edilmesi tavsiye edilmektedir. Plastik mandallar istenen yükseklikte oluklara yerleştirilmelidir. Daha dar olan taraf yukarıya doğru, daha kalın olan taraf ise aşağıya doğru yerleştirilmelidir.

3) Raf hafifçe yana eğilmeli ve dört ayağın üst parçaları (plastik tapalar) raf ayaklarından plastik mandallara kadar geçirilmelidir.

4) Raf dikey yerleştirilmelidir. Rafın plastik mandallarının düzgün oturtturulduğundan emin olmak için kenarlarından basılmalıdır.

5) 4 adet plastik mandal istenen yükseklikte monte edilmelidir. Raf üst taraftaki ayaklardan geçirilip plastik mandallara oturtulmalı ve iyice basılmalıdır.
6) 5) montaj aşaması sonraki raflar için tekrarlanmalıdır.
7) Raf yüksekliğini ayarlamak (dengelemek) için ayakların alt tarafından bulunan mekanizmalar kullanılmalıdır.

Raf kullanıma hazırlır.

İpucu: Daha kolay montaj için kauçuk kaplamalı çekiç kullanılabilir.

Temizlik

- Raf düzenli olarak yumuşak, nemli bez ile özenle silinip temizlenmelidir.

DİKKAT!

Rafın krom kaplamalı yüzeylerine zarar verebilecek aşındırıcı temizlik maddeler kullanılmamalıdır.
