ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 601182 BARTSCHER

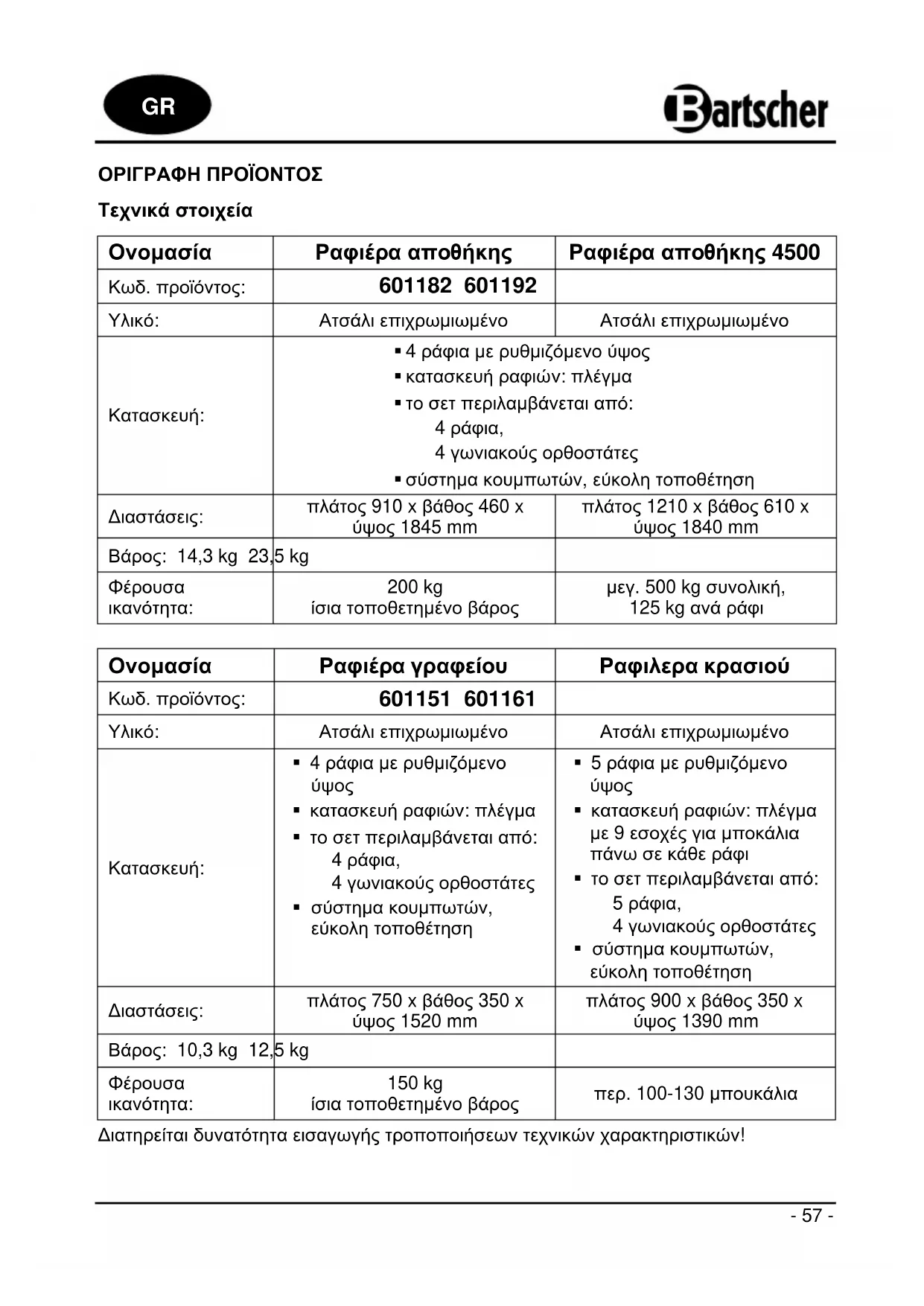

Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: [phone] Németország Fax: [phone] - ΟΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ Τεχνικά στοιχεία Ονοµασία Ραφιέρα αποθήκης Ραφιέρα αποθήκης 4500 Κωδ. προϊόντος:

Υλικό: Ατσάλι επιχρωµιωµένο Ατσάλι επιχρωµιωµένο

4 ράφια µε ρυθµιζόµενο ύψος κατασκευή ραφιών: πλέγµα το σετ περιλαµβάνεται από: 4 ράφια, 4 γωνιακούς ορθοστάτες σύστηµα κουµπωτών, εύκολη τοποθέτηση ∆ιαστάσεις: πλάτος 910 x βάθος 460 x ύψος 1845 mm πλάτος 1210 x βάθος 610 x ύψος 1840 mm Βάρος: 14,3 kg 23,5 kg

200 kg ίσια τοποθετηµένο βάρος µεγ. 500 kg συνολική, 125 kg ανά ράφι Ονοµασία Ραφιέρα γραφείου Ραφιλερα κρασιού Κωδ. προϊόντος:

Υλικό: Ατσάλι επιχρωµιωµένο Ατσάλι επιχρωµιωµένο

4 ράφια µε ρυθµιζόµενο

κατασκευή ραφιών: πλέγµα το σετ περιλαµβάνεται από: 4 ράφια, 4 γωνιακούς ορθοστάτες σύστηµα κουµπωτών, εύκολη τοποθέτηση 5 ράφια µε ρυθµιζόµενο

κατασκευή ραφιών: πλέγµα µε 9 εσοχές για µποκάλια πάνω σε κάθε ράφι το σετ περιλαµβάνεται από: 5 ράφια, 4 γωνιακούς ορθοστάτες σύστηµα κουµπωτών, εύκολη τοποθέτηση ∆ιαστάσεις: πλάτος 750 x βάθος 350 x ύψος 1520 mm πλάτος 900 x βάθος 350 x ύψος 1390 mm Βάρος: 10,3 kg 12,5 kg

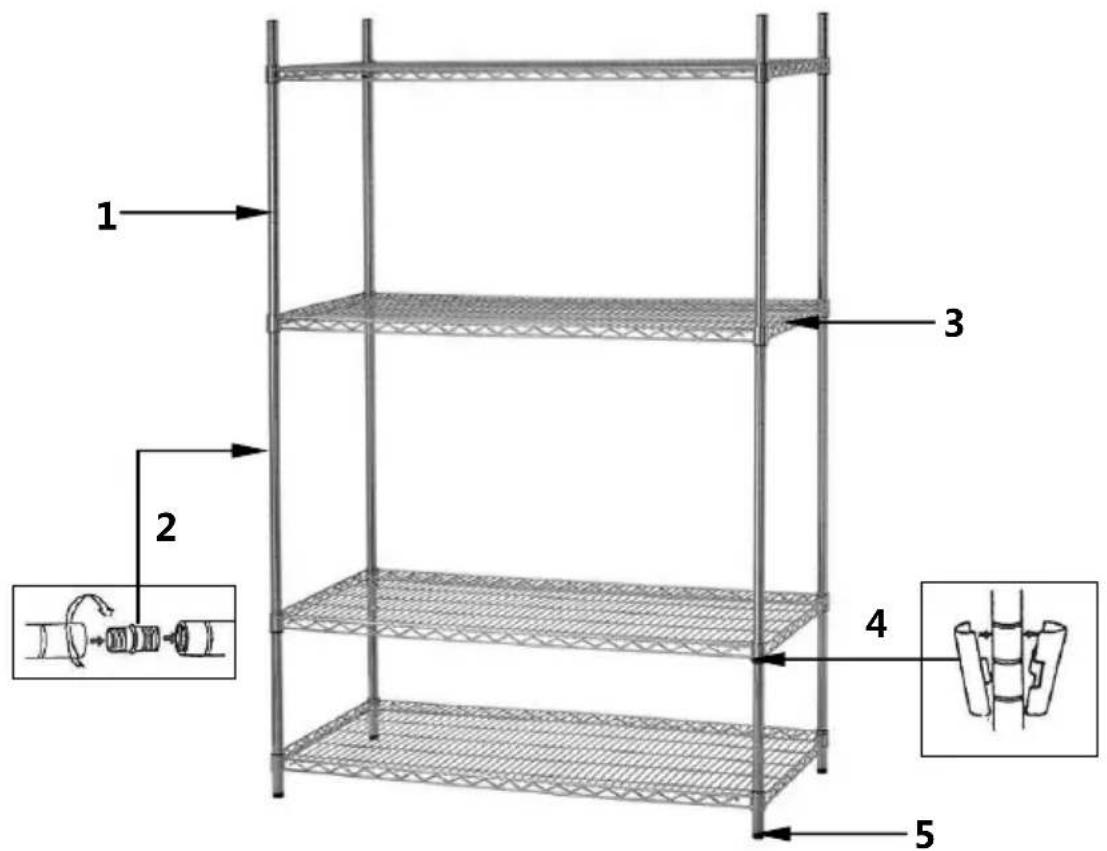

150 kg ίσια τοποθετηµένο βάρος περ. 100-130 µπουκάλια ∆ιατηρείται δυνατότητα εισαγωγής τροποποιήσεων τεχνικών χαρακτηριστικών! GR- 58 - Κατάλογος εξαρτηµάτων / σετ παράδοσης

Ράφια (4) Κωδ. προϊόντος: 601151/601182/601192

Γωνιακός ορθοστάτης (4)

Σύνδεση εξαρτηµάτων γωνιακού ορθοστάτη (4)

Πλαστικά νύχια (16 ή 20)

Ποδαράκια µε δυνατότητα ρύθµισης ύψους (ισοπέδωση) της ραφιέρας (4) Ράφια (5) Κωδ. προϊόντος: 601161 Κάθε ράφι µε 9 εσοχές γαι

ΣΥΝΑΡΜΟΛΟΓΗΣΗ Συναρµολόγηης γωνιακών ορθοστάτων

1) Όλοι τέσσεροι ορθοστάτες αοτελούνται από δύο εξαρτήµατα και πρέπει να τα

βιδώσετε ξανά µε χρήση βιδωτών συνδετήρων οι οποίοι είναι βιδωµένοι σε ένα από δύο εξαρτήµατα των ορθοστατών. Το πέανω µέρος του ορθοστάτη έχει από πάνω πλαστικό απίθεµα και κάτω µέρος του ορθοστάτη έχει δυνατότητα ρύθµιση ύψους. Βιδώστε µαζί όλα τα δύο µέρη του ορθοστάτη δεξιοστρόφως. Αν δεν είναι δυνατόν να δυνδέσετε δύο µέρη του ορθοστάτη, ελέγξτε αν βάλατε σωστά δύο µέρη του γιδωτού συνδετήρα.

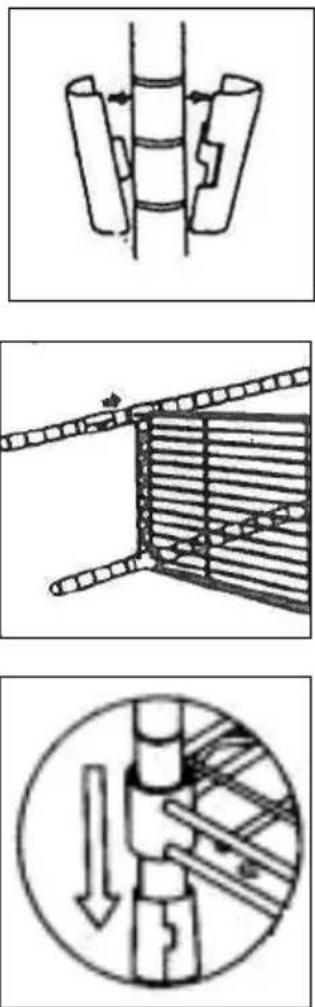

Συναρµολόγηση ραφιού

2) Πρώτα συναρµολογήστε κάτω ράφι στους γωνιακούς

ορθοστάτες. Προτείνουµε να συναρµολογήσετε το κάτω ράφι όχι πάνω των 15 cm από το δάπεδο. Στο ζητούµενο ύψος κλείστε τα πλαστικά κωνιακά νυχιά µέσα στις σχισµές των ορθοστατών έτσι ώστε η στενή άκρη να είναι κατεύθυνση προς τα επάνω και η ΄παχεία προς τα κάτω.

3) Κλίστε λίγο το ράφι σε µια πλευρά και βάλτε τα επάνω

εξαρτήµατα τεσσαρών ορθοστατών ( µε πλαστικές τάπες) µέσα από τα αοίγµατα στις γωνίες έως πλαστικά νύχια.

4) Τοποθετήστε τη ραφιέρα κάθετα. Πιέστε δυνατα το

ράφι στις γωνέις του για να επιβεβαιωθείτε ότι το ράφι είναι σταθερά τοποθετηµένη πάνω σε πλαστικά νύχια.- 60 - Συνεχής συναρµολόγηση

5) Συναρµολογήστε 4 πλαστικά νύχια στο ζητούµενο

ύψος γαι επόµενο ράφι. Βάλτε από πάνω το ράφι παράλληλα στους ορθοστάτες έως τα πλαστικά νύχια και πατήστε το ξανά δυνατά.

6) Επαναλάβετε το βήµα 5 σε επόµενα ράφια.

7) Για να ισοπεδώσετε το ύψος της ραφιέρας

βιδώστε ή ξεβιδώστε ποδαράκια στα κάτω µέρη των ορθοστατών.

Η ρα΄φιέρα είναι πλήρως συναρµολογηµένη. Οδηγία: Μπορείτε να χρησιµοποιήσετε λαστιχένιο σφυρί για να διευκολύνετε τη συναρµολόγηση.

• Πρέπει να καθαρίζετε τη ραφιέρα τακτικά χρησιµοπιώντας µελακό, βραγµένο ύφασµα και στο τέλος σκουπίστε τη. ΠΡΟΣΕΚΤΙΚΑ! Ποτέ µην χρησιµοποιήσετε καυστικά ή ανώµαλα καθαριστικά µέσα που µπορεί να χαλάσουν επιχρωµιωµένη επιφάνεια.
