ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TT1600 BARTSCHER

Καρότσι μεταφοράς για δίκους/ σκευές

D/A/CH

GB/UK

F/B/CH

I/CH

E

P

NL/B

DK

RUS

TR

PL

CZ

HR

H

GR

ΕΛΛΗΝΙΚΑ σελίδες από 57 ως 60

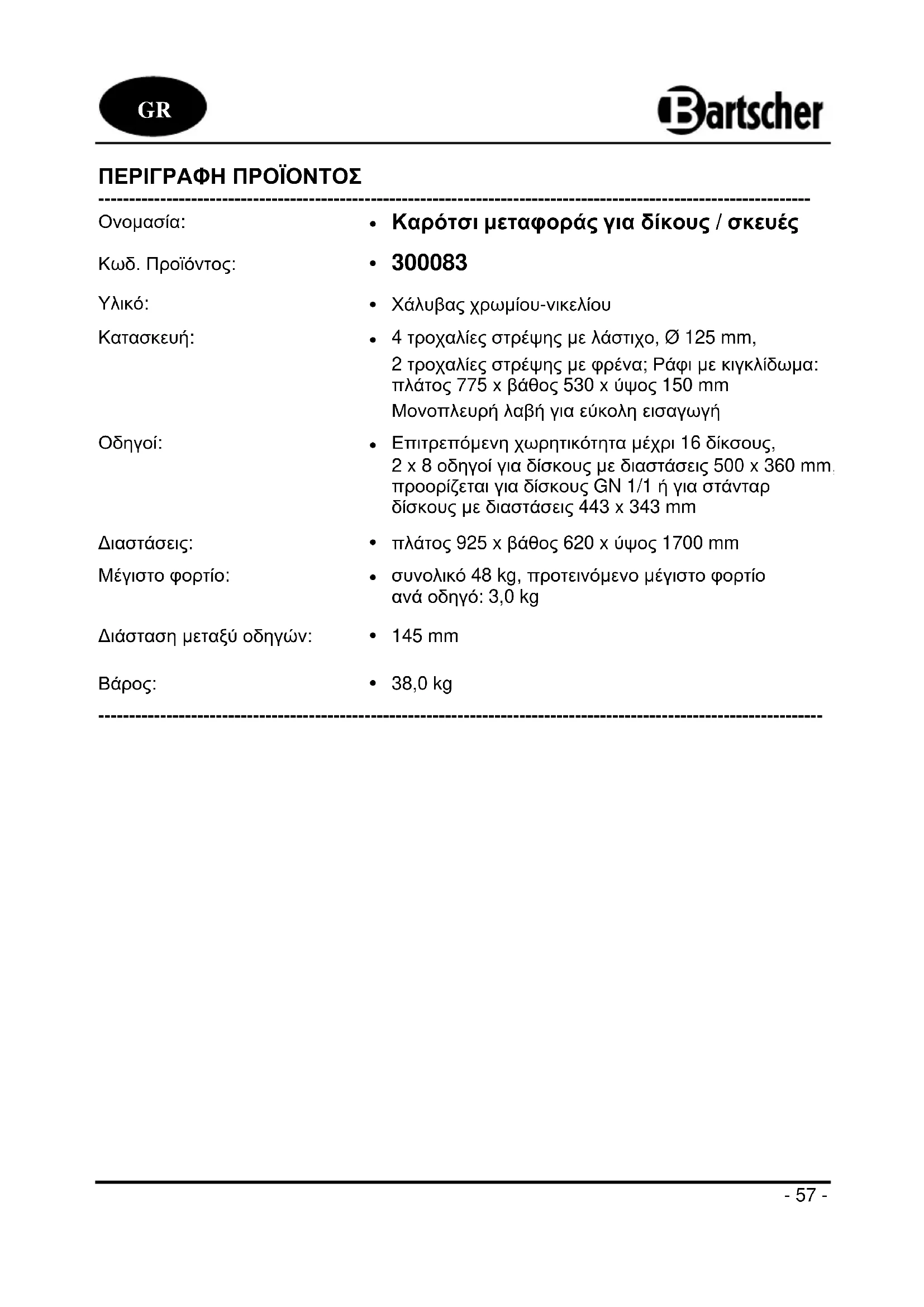

Ονομασία:	Καρότσι μεταφοράς για δίκους / σκευές
Κωδ. Προϊόντος:	300083
Υλικό:	Χάλυβας χρωμίου-νικελίου
Κατασκευή:	4 τροχαλίες στρέψης με λάστιχο, ∅ 125 mm,2 τροχαλίες στρέψης με φρένα; Ράφι με κιγκλίδωμα:πλάτος 775 x βάθος 530 x ύψος 150 mmΜονοπλευρή λαβή για εύκολη εισαγωγή
Οδηγοί:	Επιτρεπόμενη χωρητικότητα μέχρι 16 δίκους,2 x 8 οδηγοί για δίσκους με διαστάσεις 500 x 360 mm προορίζεται για δίσκους GN 1/1 ή για στάνταρ δίσκους με διαστάσεις 443 x 343 mm
Διαστάσεις:	πλάτος 925 x βάθος 620 x ύψος 1700 mm
Μέγιστο φορτίο:	συνολικό 48 kg, προτεινόμενο μέγιστο φορτίο ανά οδηγό: 3,0 kg
Διάσταση μεταξύ οδηγών:	145 mm
Βάρος:	38,0 kg

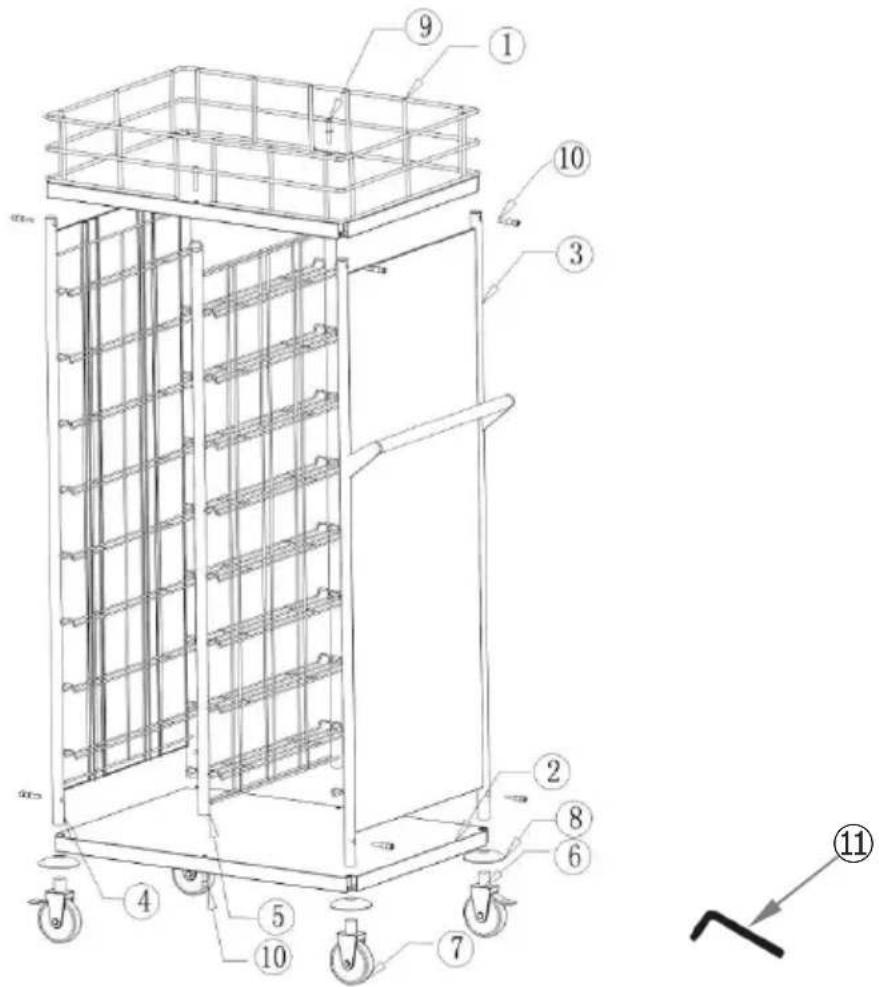

Σετ παράδοσης/ τεχνική περιγραφή

1	1 x επάνω ράφι με κιγκλίδωμα	7	2 x τροχαλία στρέψης χωρός φρένο, ∅ 125 mm
2	1 x κάτω ράφι	8	4 x προφυλακτήρας για τροχαλίες στρέψης
3	1 x πλευρικό μέρος με λαβή και συναρμολογημένους οδηγούς για δίσκους	9	2 x βίδα M8x50
4	1 x πλευρικό μέρος με συναρμολογημένους οδηγούς για δίσκους	10	10 x βίδα M8x40
5	1 x τοίχωμα αζούς με οδηγούς για δίσκους συναρμολογημένους από δύο πλευρές	11	2 x κλειδί άλλεν
6	2 x τροχαλία στρέψης με φρένο, ∅ 125 mm

Οδηγίες συναρμολόγησης

1. Πρώτα πρέπει να αποσυσκευάσετε τα εξαρτήματα και να ελέγξετε αν το σετ παράδοσης περιλαμβάνει όλα τα εξαρτήματα. Ανακυκλώστε όλα το υλικό συσκευασίας.
2. Συναρμολογήστε το καρότσι μετραφοράς για δίσκους/σκευές παρακολουθώντας τις παρακάτω εικόνες και οδηγίες. Όταν συναρμολογείτε το καρότσι χρησιμοποιήστε το παραδομένο κλειδί άλλεν.

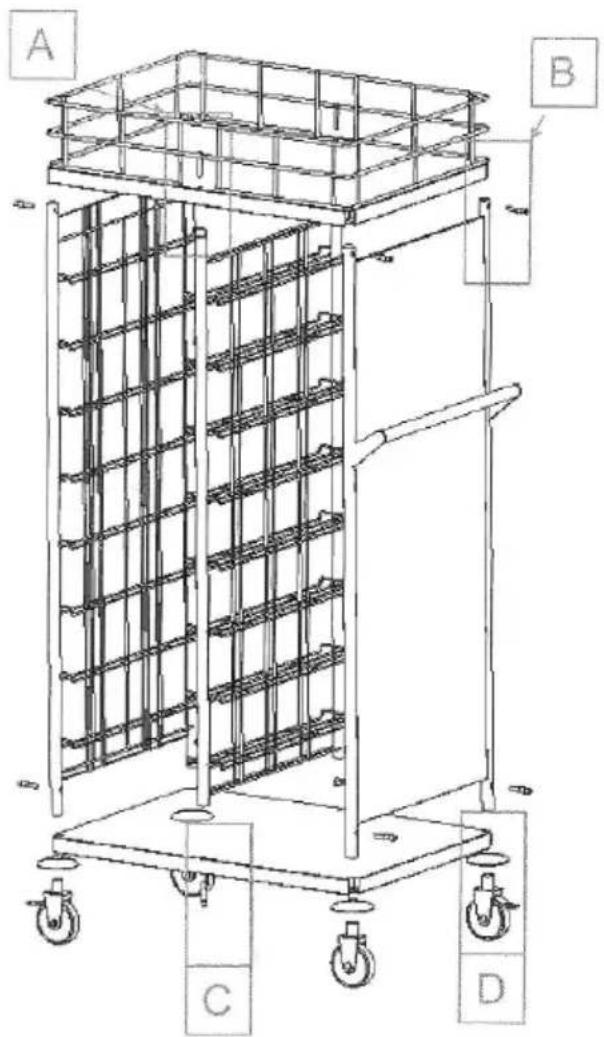

A B C D

A M8*50

1. Αρχίστε τη συνερμολόγηση συναρμο- λογώντας το επάνω ράφι με κιγκλίδωμα προς το αζούρ τοίχωμα. Τοποθετήστε το ράφι με κιγκλίδωμα σε μια πελυρά και βιδώστε το μαζί με το αζούς τοίχωμα με χρήση 2 βίδων M8x50 (εικόνα Α).

B M8*40

1. Τοποθετήστε τα πλευρικά εξαρτήματα μέσα στις εσοχές γωνιών του ραφιού με κιγκλίδωμα και επομένως να βιδώσετε μαζί τα πλευρικά εξαρτήματα με το επάνω ράφι με κιγκλίδωμα με χρήση βίδων M8x40 (εικόνα Β).

M8*40 C

1. Τοποθετήστε τα πλευρικά εξαρτήματα μέσα στις εσοχές γωνιών του κάτω ραφιού και πρώτα να βιδώσετε μαζί το κάτω ράφι με το αζούς ράφι και επομένως με τα πλευρικά εξαρτήματα.Χρησιμοποιήστε τις παραδομένες βίδες M8x40 (εικόνα C).

1. Τοποθετήστε τα προστατευτικά προφυλακτήρων πάνω αππό τις τριχαλίες στρέψης και συναρμολογήστέ τα στα πλαυρικά εξαρτήματα βιδώνοντας τις τροχαλίες στρέψης μέσα στα στηρίγματα των πλευρικών εξαρτημάτων (εικόνα D). Κατά προτίμηση, τοποθετήστε τις τροχαλίες στρέψης διαγωνίως.

2. Τοποθετήστε το καρότσια στις τροχαλίες και ελέγξτε αν είναι σταθερό.

3. Μπορείτε να ευθυγραμμίσετε το καρότσι με χρήση των τροχαλιών στρίωης βιδώνοντάς τις ή ξεβιδώνοντάς τις.

Οδηγίες για χρήστη

Μπορείτε να φορτώσετε το καρότσι μεταφοράς για δίσκους/σκευές από δύο πλευρές.

Πρέπει τοποθετήσετε του κατάλληλους δίσκους GN 1/1 ή στάνταρ δίσκους πάνω στους οδηγούς.

Για να μετακινήσετε το καρότσι πρέπει να χρησιμοποιήσετε τη λαβή που βρίσκεται πάνω στο πλευρικό μέρος.

'Отαν το καρότσι να μεταφερθεί στο ζητούμενο τόπο, πρέπει να μπλοκάρετε τις τροχαλίες στρίψης με χρήση φρένων με σκοπό το καρότσι να μη μεταφερθεί αλλού ή να μην πέσει.

Πρέπει να καθαρίζετε το καρότσι με χρήση υγρού μαλακού υφάσματος. Ποτέ μη χρησιμοποιείτε τα καθαριστικά μέσα σπου περιέχουν μεγάλους κόκκους γιατί έτσι μπορείτε να ξύσετε την επιφάνεια της συσκευής.

Bartscher GmbH

Γερμανία Φακ: [phone]
