TT1600 - Chariot de transport BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot de transport de plateaux/de rangement
Marque	Bartscher
Modèle	TT1600
Numéro d'article	300083
Matériau	Acier chrome-nickel
Dimensions (L x P x H)	925 x 620 x 1700 mm
Poids	38,0 kg
Charge maximale totale	48 kg
Charge recommandée par glissière	3,0 kg
Nombre de glissières	16 (2 x 8)
Dimensions des glissières	500 x 360 mm
Compatibilité plateaux	Bacs GN 1/1 ou plateaux norme cantine 443 x 343 mm
Espacement entre glissières	145 mm
Type de roulettes	4 roulettes pivotantes, ∅125 mm, bandage caoutchouc
Roulettes avec frein	2 (montées en diagonale)
Poignée	Sur un côté, pour faciliter le rangement
Tablette supérieure	Avec rambarde, L 775 x P 530 x H 150 mm
Tablette inférieure	Incluse
Entretien et nettoyage	Chiffon doux et humide, pas de produits abrasifs
Sécurité	Freins de roulettes pour bloquer le chariot
Assemblage	Nécessite montage, clé Allen fournie
Pays de fabrication	Allemagne (Bartscher GmbH)

FOIRE AUX QUESTIONS - TT1600 BARTSCHER

Comment assembler le chariot TT1600 ?

Le montage est détaillé dans la notice. Fixez d'abord la tablette supérieure avec rambarde sur la paroi ouverte à l'aide de 2 vis M8x50. Placez les parois latérales dans les fentes et vissez avec les vis M8x40. Ajoutez la tablette inférieure et fixez les roulettes avec les butoirs. Utilisez la clé Allen fournie.

Quelle est la charge maximale du chariot ?

La charge maximale totale est de 48 kg. La charge recommandée par glissière est de 3,0 kg.

Quels types de plateaux puis-je utiliser ?

Le chariot est compatible avec les bacs GN 1/1 (dimensions standard) ou les plateaux de norme de cantine aux dimensions 443 x 343 mm.

Comment nettoyer le chariot ?

Utilisez un chiffon doux et humide. N'utilisez jamais de produits d'entretien grossiers ou abrasifs qui pourraient rayer les surfaces en acier chrome-nickel.

Combien de glissières le chariot possède-t-il ?

Il y a 16 glissières au total, disposées en 2 rangées de 8, permettant de ranger jusqu'à 16 plateaux.

Comment bloquer les roulettes ?

Deux des quatre roulettes pivotantes sont équipées de freins. Il est recommandé de les positionner en diagonale. Pour bloquer, abaissez le levier de frein sur chaque roue.

Quelles sont les dimensions des glissières ?

Chaque glissière mesure 500 x 360 mm, avec un espacement de 145 mm entre elles.

Le chariot est-il livré monté ?

Non, le chariot est livré en kit et nécessite un montage. Toutes les pièces et la clé Allen sont fournies. Suivez les instructions de la notice.

Quel est le poids du chariot vide ?

Le chariot pèse 38,0 kg.

Puis-je utiliser le chariot des deux côtés ?

Oui, le chariot peut être chargé des deux côtés. Utilisez la poignée sur la paroi latérale pour le déplacer.

MODE D'EMPLOI TT1600 BARTSCHER

Chariot de transport de plateaux/de rangement

FRANÇAIS de page 9 à page 12

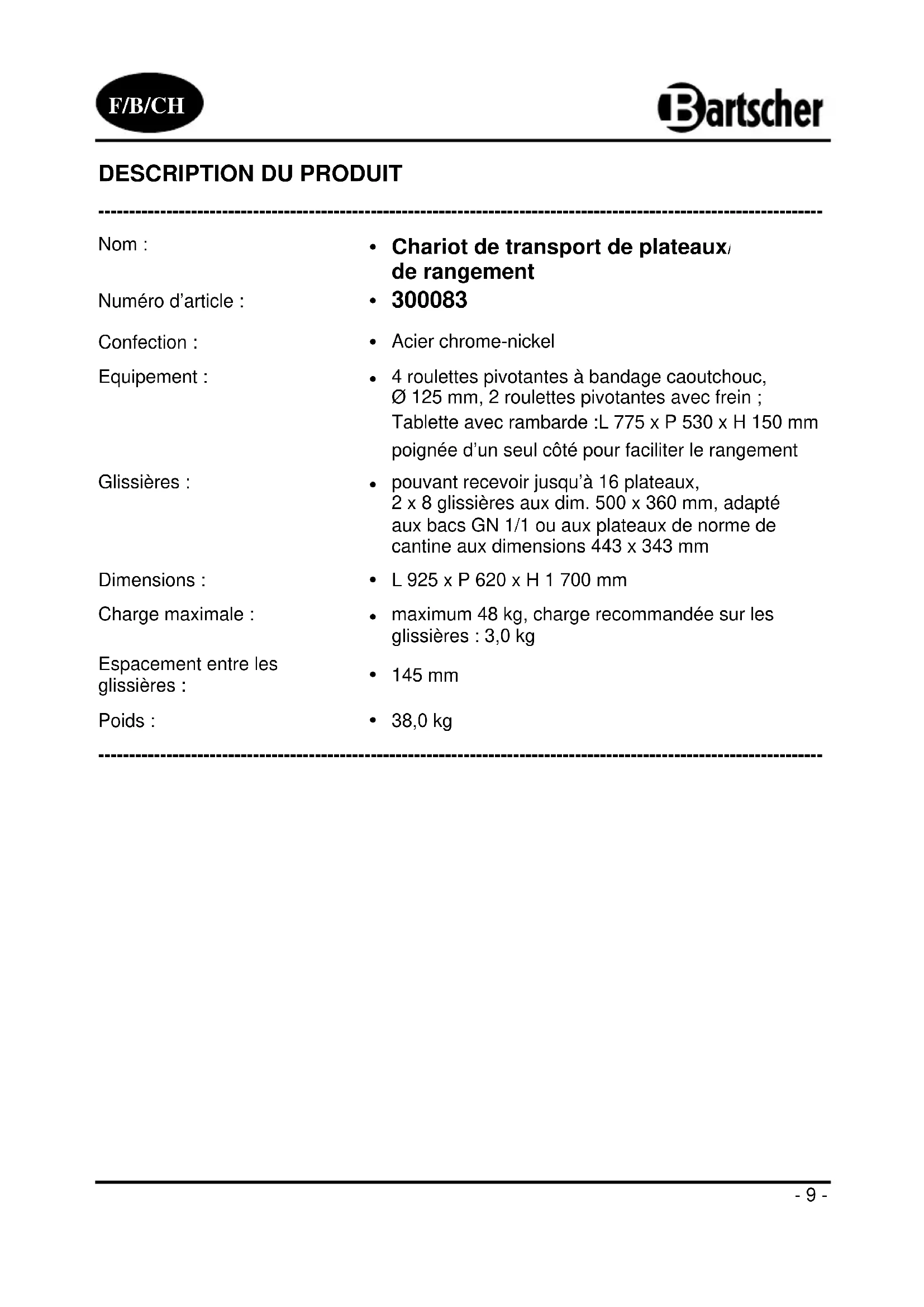

Nom :	• Chariot de transport de plateaux/de rangement
Numéro d'article :	• 300083
Confection :	• Acier chrome-nickel
Equipement :	• 4 roulettes pivotantes à bandage caoutchouc,∅ 125 mm, 2 roulettes pivotantes avec frein ;Tablette avec rambarde :L 775 x P 530 x H 150 mm poignée d'un seul côté pour faciliter le rangement
Glissières :	• pouvant recevoir jusqu'à 16 plateaux,2 x 8 glissières aux dim. 500 x 360 mm, adaptéaux bacs GN 1/1 ou aux plateaux de norme decantine aux dimensions 443 x 343 mm
Dimensions :	• L 925 x P 620 x H 1 700 mm
Charge maximale :	• maximum 48 kg, charge recommandée sur lesglissières : 3,0 kg
Espacement entre lesglissières :	• 145 mm
Poids :	• 38,0 kg

Équipement / description technique

① 1 x tablette supérieure avec rambarde ② 1 x tablette inférieure ③ 1 x paroi latérale avec poignée et glissières à plateaux montées ④ 1 x paroi latérale avec glissières à plateaux montées ⑤ 1 x paroi ouverte avec glissières à plateaux montées des deux côtés ⑥ 2 x roulettes pivotantes avec frein, ∅ 125 mm

⑦ 2 x roulettes pivotantes sans frein, ∅ 125 mm ⑧ 4 x butoirs pour roulettes pivotantes ⑨ 2 x vis M8x50 ⑩ 10 x vis M8x40 ⑪ 2 x clé Allen

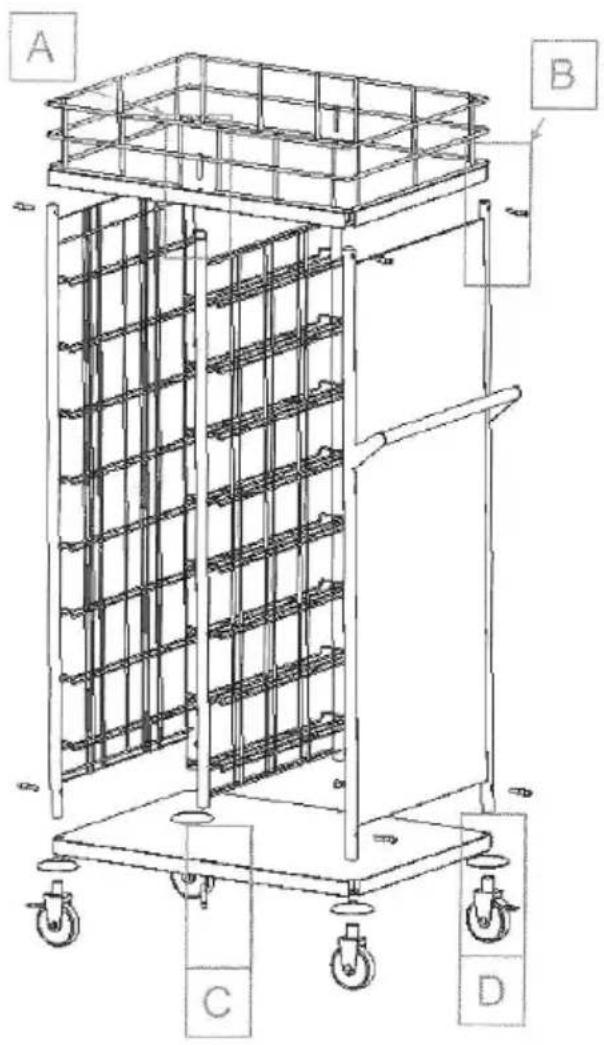

Notice de montage

1. Tout d'abord, déballer chaque pièce fournie et vérifier que tous les éléments sont présents. Jeter tout le matériel d'emballage.
2. Monter le chariot de transport de plateaux/de rangement selon les illustrations et instructions ci-dessous. Pour le montage, utiliser la clé Allen fournie.

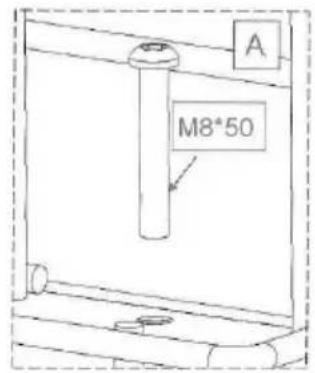

1. Commencer le montage en fixant la tablette supérieure avec rambarde sur la paroi ouverte. Placer la tablette avec rambarde sur le côté et visser les 2 vis M8x50 sur la paroi ouverte (fig. A).

1. Placer les parois latérales dans les fentes aux coins de la tablette avec rambarde, puis visser les parois latérales à la tablette supérieure avec les vis M8x40 (fig. B).

1. Placer les parois latérales dans les fentes aux coins de la tablette inférieure, puis visser la tablette inférieure à la paroi ouverte et enfin, visser la tablette aux parois latérales. Utiliser les vis M8x40 fournies (fig. C).

1. Placer les butoirs à roulettes sur les roulettes pivotantes et les fixer aux parois latérales en serrant les roulettes pivotantes sur le support des parois latérales (fig. D). De préférence, les roulettes pivotantes avec freins doivent être positionnées en diagonale.
2. Placer le chariot debout et vérifier la stabilité sur les roulettes.
3. Le chariot peut être nivelé à l'aide des roulettes pivotant, en les vissant ou les dévissant davantage.

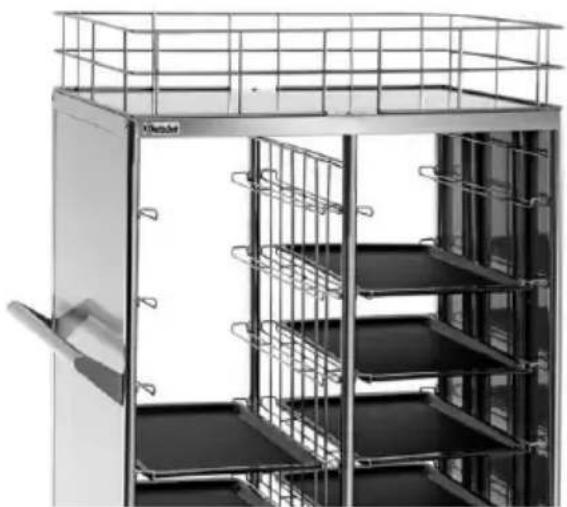

Indications d'utilisation

Le chariot de transport de plateaux/de rangement peut être rempli des deux côtés. Placer les plateaux de norme de cantine ou bacs GN 1/1 sur les glissières. Pour déplacer le chariot, utiliser la poignée située sur la paroi latérale. Lorsque le chariot se trouve à l'endroit désiré, bloquer les roulettes pivotantes à l'aide des freins, de sorte que le chariot ne soit pas déplacé ou renversé accidentellement.

Nettoyer le chariot à l'aide d'un chiffon souple et humide. Ne jamais utiliser de produits d'entretien grossiers pouvant rayer les surfaces du chariot.

Bartscher GmbH

Allemagne Fax: [phone]
