MANUAL DE USUARIO TT1600 BARTSCHER
Carro para bandejas/ vajillas
ESPAÑOL de la página 17 a la 20

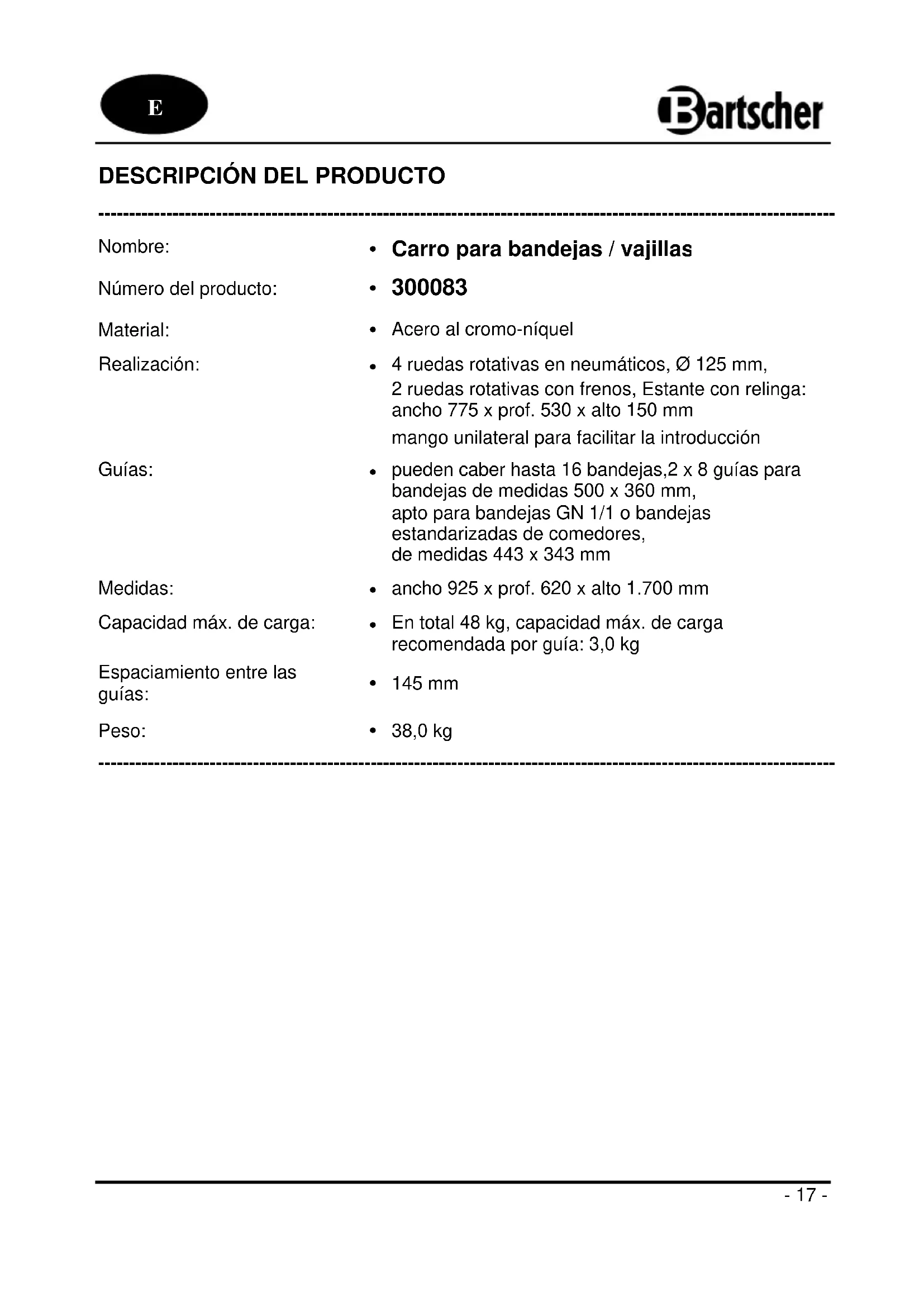

DESCRIPCIÓN DEL PRODUCTO
| Nombre: | Carro para bandejas / vajillas |
| Número del producto: | 300083 |
| Material: | Acero al cromo-níquel |
| Realización: | 4 ruedas rotativas en neumáticos, ∅ 125 mm,2 ruedas rotativas con frenos, Estante con relinga: ancho 775 x prof. 530 x alto 150 mm mango unilateral para facilitar la introducción |
| Guías: | pueden caber hasta 16 bandejas,2 x 8 guías para bandejas de medidas 500 x 360 mm, apto para bandejas GN 1/1 o bandejas estandarizadas de comedores, de medidas 443 x 343 mm |
| Medidas: | ancho 925 x prof. 620 x alto 1.700 mm |
| Capacidad máx. de carga: | En total 48 kg, capacidad máx. de carga recomendada por guía: 3,0 kg |
| Espaciamiento entre las guías: | 145 mm |
| Peso: | 38,0 kg |
Ámbito de la entrega/descripción técnica
| 1 | 1 x estante superior con relinga | 7 | 2 x rueda rotativa sin freno, ∅ 125 mm |
| 2 | 1 x estante inferior | 8 | 4 x tope para ruedas rotativas |
| 3 | 1 x parte lateral con mango y guías montadas – para bandejas | 9 | 2 x tornillo M8x50 |
| 4 | 1 x parte lateral con guías montadas – para bandejas | 10 | 10 x tornillo M8x40 |
| 5 | 1 x pared calada con guías montadas por ambos lados – para bandejas | 11 | 2 x llave allén |
| 6 | 2 x rueda rotativa con freno, ∅ 125 mm |
Manual de montaje
- Primero se debe desempaquetar los componentes y comprobarlos por su integridad. Eliminar todo el material de embalaje.
- Montar el carro para bandejas/vajillas siguiendo los dibujos e instrucciones proporcionados a continuación. Durante el montaje utilizar la llave allén entregada.


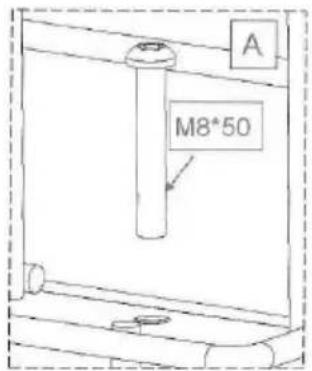

A M8*50- El montaje empieza con la fijación del estante superior a la pared calada. Poner en el estante con relinga en un lado y atornillar con la pared calada mediante 2 tornillos M8x50 (dib. A).
- Instalar las protecciones de los topes encima de las ruedas rotativas y fijarlas a las partes laterales enroscando las ruedas rotativas en los soportes de las partes laterales (dib. D). Preferiblemente, las ruedas rotativas con frenos deben estar colocadas en diagonal.
- Colocar el carro en las ruedas y comprobar su estabilidad.
- El carro puede nivelarse mediante las ruedas rotativas enroscando o desenroscándolas.
Instrucciones para el usuario

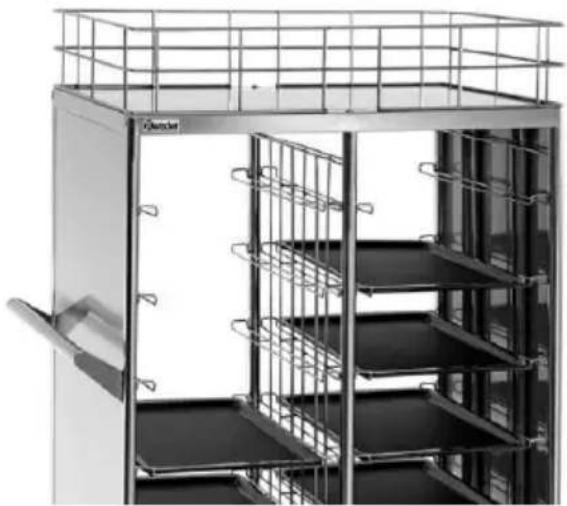

El carro para bandejas/vajillas puede cargarse por ambos lados.
Las bandejas estandarizadas de comedores o bandejas GN 1/1 deben colocarse en las guías.
Para desplazar el carro se usa el mango situado en la parte lateral.
Una vez desplazado el carro hasta el lugar deseado, enclavar las ruedas rotativas con los frenos para que el carro no se desplace o vuelque accidentalmente.
El carro debe limpiarse con un trapo húmedo. Jamás se pueden usar detergentes de grano grueso que puedan rayar las superficies del carro.
