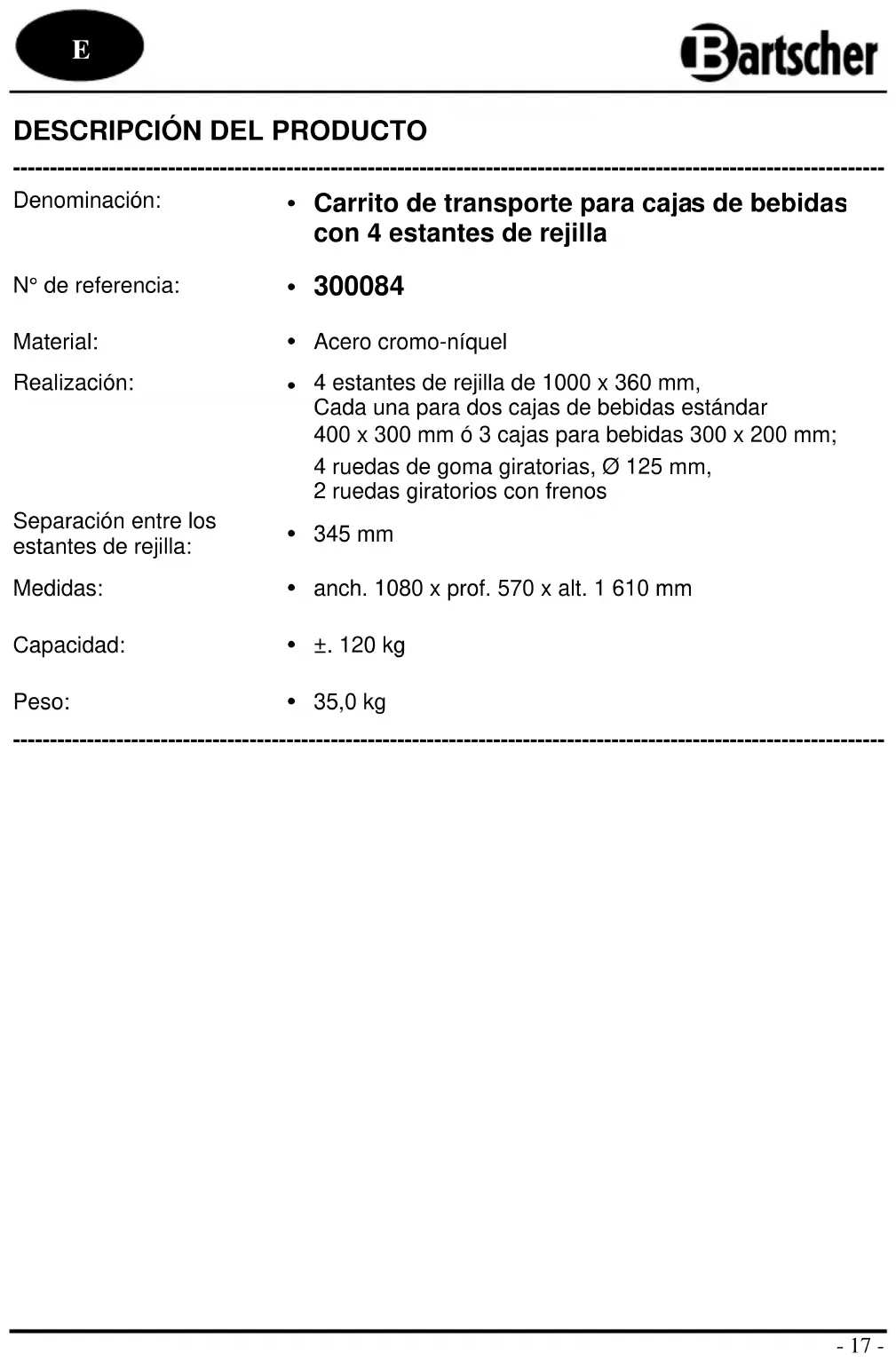

DESCRIPCIÓN DEL PRODUCTO

Carrito de transporte para caja s de bebidas

con 4 estantes de rejilla N° de referencia:

Acero cromo-níquel Realización:

4 estantes de rejilla de 1000 x 360 mm, Cada una para dos cajas de bebidas estándar 400 x 300 mm ó 3 cajas para bebidas 300 x 200 mm; 4 ruedas de goma giratorias, Ø 125 mm, 2 ruedas giratorios con frenos

Separación entre los estantes de rejilla:

E- 18 - Descripción de la entrega/datos técnicos

4 x estante de rejilla

2 x ruedas giratorias con freno

4 x topes de las ruedas giratorias

1 x llave Allen ⑨- 19 - Instrucciones de montaje

1. En primer lugar, se debe desempaquetar la entrega y comprobar que se incluyen

todas las piezas descritas. Utilizar todo el material que se proporciona en la entrega.

2. Montar el carrito de transporte para cajas de bebidas siguiendo las indicaciones y

los dibujos de la parte inferior. Para facilitar el trabajo, el montaje se puede llevar a cabo entre dos personas. Durante el montaje se debe utilizar la llave Allen que se incluye en la entrega.

3. El montaje del carrito de transporte debe comenzar por el estante inferior. Las partes

laterales deben colocarse en las ranuras del estante inferior y atornillarlos al estante utilizando 4 tornillos M8x40. No se deben atornillar demasiado fuerte, para facilitar la instalación de los travesaños (dib. de la parte superior).

4. A continuación, atornillar cada travesaño a las partes laterales utilizando 2 tornillos

M8x40. Para cada estante de rejilla hay 2 travesaños (por delante y por detrás) (dib. de la parte superior).

5. Después de montar todos los travesaños con la llave Allen, atornillar la parte inferior.

6. Apoyar el carrito de transporte de costado y montar las ruedas giratorias a las partes

laterales. Antes de colocar las ruedas en los soportes de los laterales, encima de las ruedas se deben colocar los topes. Preferentemente, las ruedas giratorias con frenos deben colocarse en la parte trasera.

7. Colocar el carrito de transporte sobre sus ruedas y comprobar su estabilidad.

Para nivelarlo, se deben atornillar o desatornillar las ruedas giratorias.- 20 -

8. A continuación colocar en el carrito los

4 estantes de rejilla para las cajas de bebidas.

9. Para ello, los ganchos de los estantes de

rejilla deben colocarse en las guías de las partes laterales. Se debe prestar atención a que los estantes de rejilla se encuentren colocador de forma estable en los travesaños previstos en las partes laterales, tanto por delante como por detrás (dib. de la derecha).

Al desplazar el carrito al lugar deseado, debe bloquear las ruedas giratorias utilizando los frenos, para que el carrito no se mueva o caiga accidentalmente. En el carrito debe colocar cajas de bebidas adecuadas (ver el punto “Descripción del producto”). El carrito debe limpiarse con un paño húmedo. Nunca se deben utilizar estropajos que puedan rayar la superficie del aparato.
