HASZNÁLATI ÚTMUTATÓ TGK400 BARTSCHER

szállítókocsi 4 rácsos polccal

4 rácsos polc, egyenként 1000 x 360 mm, egyenként 2-2 db szabványméretű, 400 x 300 mm-es, vagy 3-3 db, 300 x 200 mm-es italosrekesz tárolásához; 4 gumiabroncsos önbeálló görgő, Ø 125 mm, 2 rögzítőfékkel felszerelt önbeálló görgő A polcok közötti távolság

szél. 1080 x mély. 570 x mag. 1610 mm Teherbírás:

H- 54 - A csomag tartalma/Az elemek leírása

1 x alsó tárolófelület

2 x görgő rögzítőfék nélkül

2 x önbeálló görgő rögzítőfékkel

20 x M8x40-es csavar

1 x Inbuszkulcs ⑨- 55 - Szerelési útmutató

1. Csomagolja ki az egyes elemeket és ellenőrizze, hogy mindegyik megvan-e.

Távolítsa el az egész csomagolóanyagot.

2. Az italosrekesz-szállító kocsit az alábbi útmutató és ábrák alapján szerelje össze.

Könnyítésképpen azt ajánljuk, hogy a szerelést ketten végezzék. A szereléshez a kocsihoz mellékelt inbuszkulcsot használja.

3. A szállítókocsi összeállítását az alsó tárolófelülettel kezdje. Az oldalelemeket dugja

át az alsó tárolófelület nyílásain, és 4 M8x40-es csavarral rögzítse egymással a tárolófelületet és az oldalelemeket. A csavarokat ne húzza túl szorosra, így könnyebben szerelheti majd fel a keresztrudakat (ld. a fenti ábrát).

4. Rögzítse a keresztrudakat az oldalelemekhez 2-2 M8x40-es csavarral. Minden

egyes rácsos polchoz 2 keresztrudat szereljen fel, egyet a kocsi elülső, egyet pedig a hátulsó oldalára (ld. a fenti ábrát).

5. Ha az összes keresztrudat felszerelte, húzza szorosra az alsó tárolófelülethez

illeszkedő csavarokat.

6. Fordítsa az oldalára a szállítókocsit, és rögzítse a görgőket az oldalelemekhez.

Tegye az ütközésvédő sapkákat a görgők fölé, mielőtt a görgőket becsavarja az oldalelemek erre szolgáló végződéseibe. A rögzítőfékekkel felszerelt görgőket a kocsi hátulsó részére ajánlott szerelni.

7. Állítsa a szállítókocsit a görgőre, és ellenőrizze, hogy stabil-e. A szállítókocsi

vízszintezéséhez csavarja befelé ill. kifelé a görgőket.- 56 -

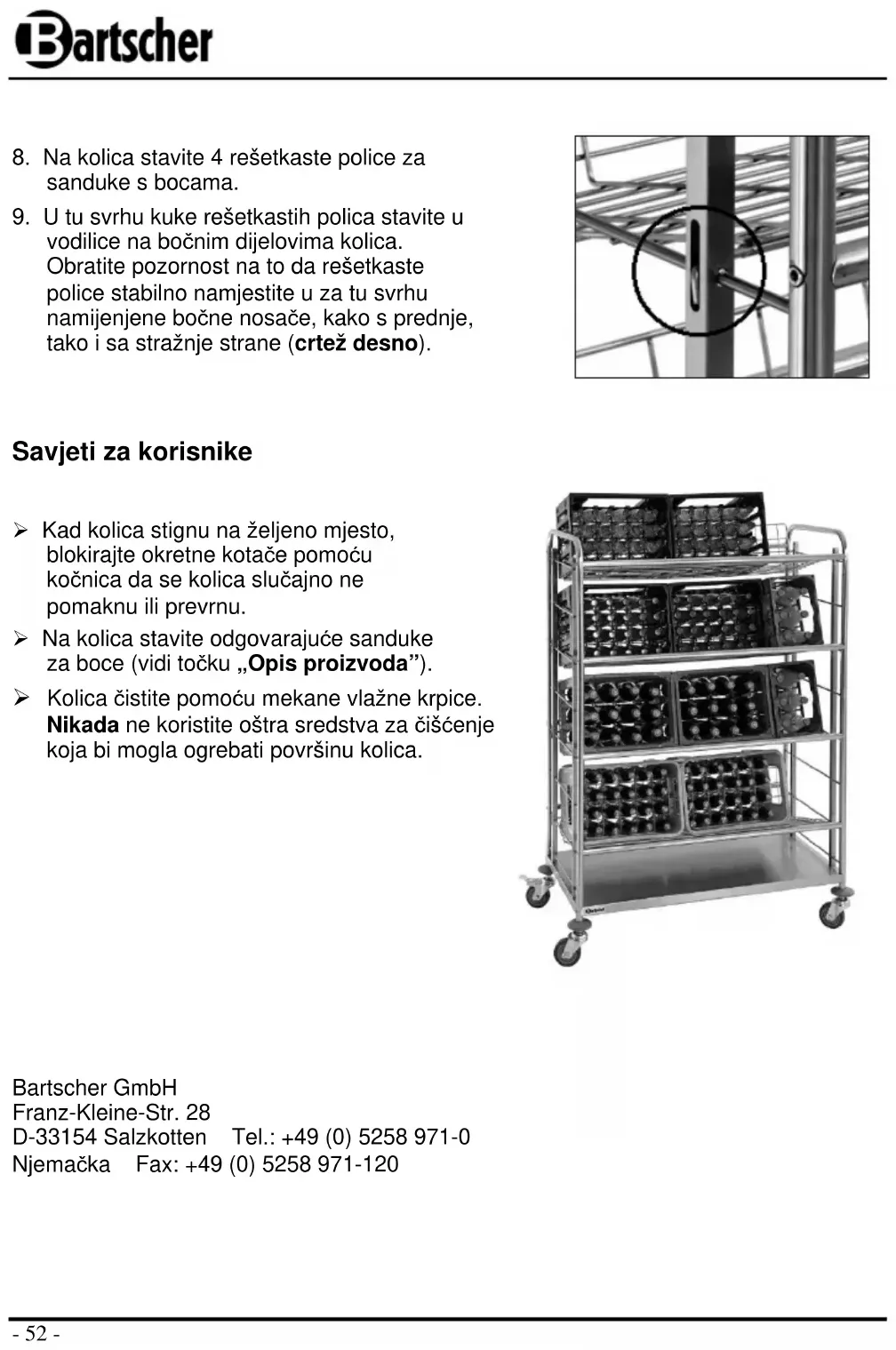

8. Ezután rögzítse a 4 rácsos polcot, amelyeken

az italosrekeszeket fogja tárolni.

9. Ehhez dugja a polcokon található kampókat

az oldalelemek nyílásaiba. Ügyeljen arra, hogy a rácsos polcok elöl és hátul is szilárdan üljenek az oldalelemek megfelelő rúdjain (jobb oldali ábra).

Felhasználói tanácsok

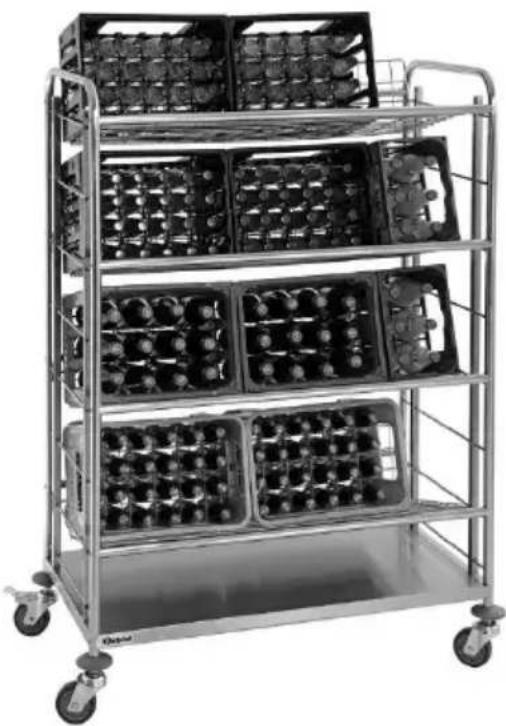

Ha a szállítókocsit felállította a kívánt helyen, a fékekkel rögzítse a görgőket, hogy a kocsi véletlenül ne guruljon arrébb vagy ne billenjen fel. Helyezze a megfelelő italosrekeszeket (ld. a „Termékleírás“ részt) a szállítókocsi rácsos polcaira. A szállítókocsit nedves, puha kendővel tisztítsa. Soha ne használjon durva tisztítóeszközöket, mert ezek karcolhatják a kocsi felületét.
