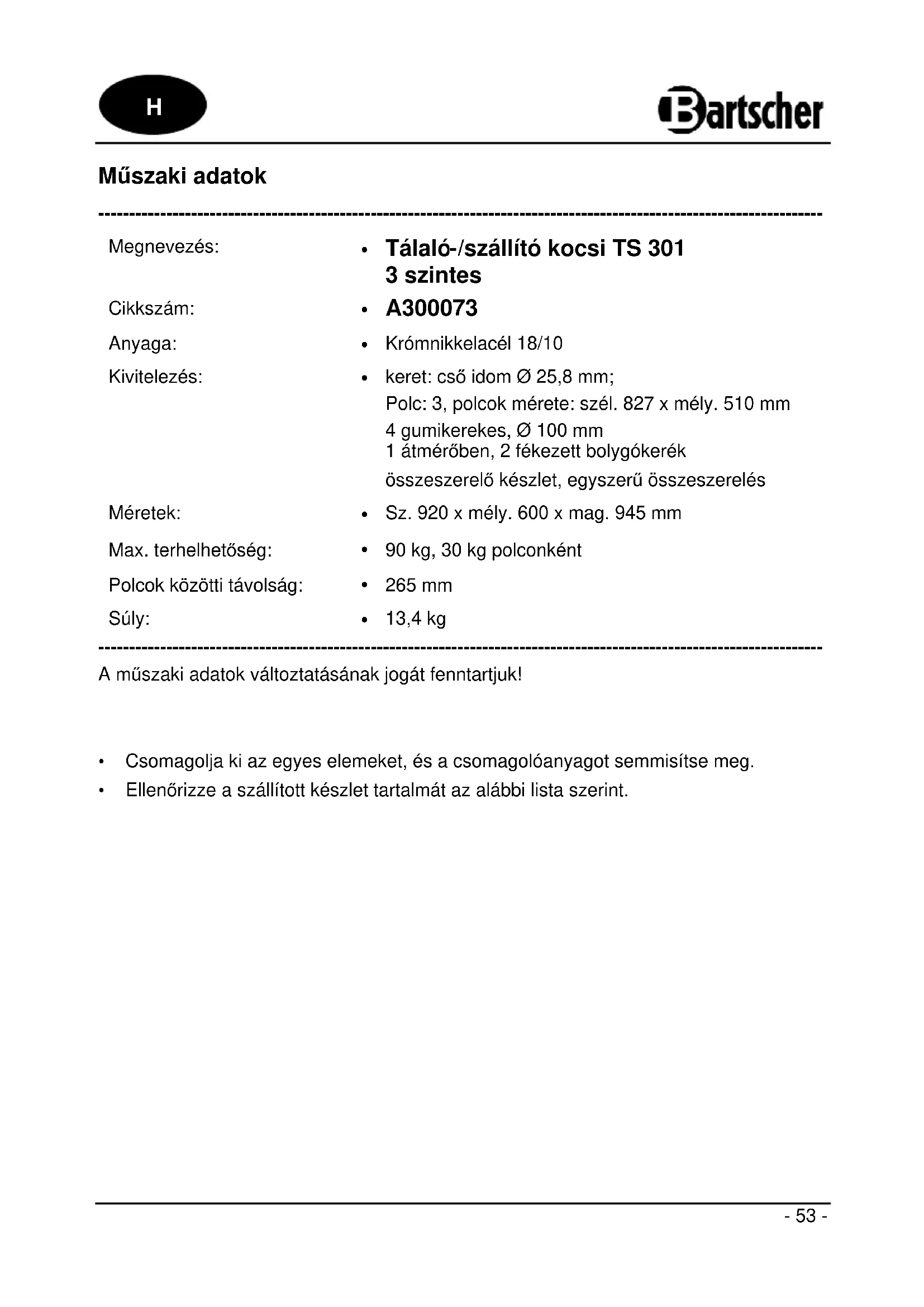

HASZNÁLATI ÚTMUTATÓ TS301 BARTSCHER
MAGYAR 53 – 56. oldal
- Tálaló-/szállító kocsi TS 301 3 szintes
A300073
• Krómnikkelacél 18/10
- keret: cső idom ∅ 25,8 mm; Polc: 3, polcok mérete: szél. 827 x mély. 510 mm 4 gumikerekes, ∅ 100 mm 1 átmérőben, 2 fékezett bolygókerék összeszerelő készlet, egyszerű összeszerelés
- Sz. 920 x mély. 600 x mag. 945 mm
Méretek:
Max. terhelhetőség:
Polcok közötti távolság:
Súly:
• 90 kg, 30 kg polconként
- 265 mm
• 13,4 kg
A müszaki adatok változtatásának jogát fenntartjuk!
- Csomagolja ki az egyes elemeket, és a csomagolóanyagot semmisítse meg.
- Ellenőrizze a szállított készlet tartalmát az alábbi lista szerint.
Szállított készlet / Részek megnevezése
| Részegység Darab Megnevezés | ||
 | 3 Polc | |
 | 2 Keret | |
 | 2 Nem fékezett bolygókerék | |
 | 2 Fékezhető bolygókerék | |
 | 4 Kerék rögzítő | |
 | 12 Rögzítő elem | |
 | 12 Imbusz csavar | |
 | 12 Kontra anya | |
 | 1 Imbuszkulcs | |
 | 1 Villáskulcs |
Összeszerelés
-
A tálaló/szállító kocsi összeszerelését a polc keretre való rögzítésével. Helyezze a rögzítő elemeket belülről a keret sarkaiba. Csavarozza erősen a keretre az imbuszkulcs és a villáskulcs, illetve a készletben megtalálható imbusz csavar és anya segítségével.
-
Helyezze a tálaló/szállító kocsit az oldalára, és rögzítse a kerethez a kerék rögzítőt. Végül tekerje be a 4 bolygókeretet a keretbe.
-
Állítsa a tálalószállító kocsit óvatosan a padlóra, és bizonyosodjon meg, hogy mind a 4 bolygókerék érinti a padlót. A tálaló/szállító kocsit vízszintezheti a bolygókerekek kitekerésével, betekerésével. Állítsa be a helyzetüket a biztosító anya segítségével.
JÓ TANÁCS!
Összeszerelés után távolítsa el a védőfóliát!
- A tálaló/szállító kocsi kívánt helyre állítását követően, rögzítse a bolygókerekeket a fék segítségével, hogy a tálaló/szállító kocsi ne tudjon véletlenül elgurulni, vagy elfordulni.
- A tálaló/szállító kocsit rendszeresen, puha és nedves törlőkendővel, enyhe tisztítószerrel ajánlott tisztítani.
- Semmilyen esetben ne használjon súroló tisztítóanyagot, mert ezek megkarcolhatják a tálaló/szállító kocsi felületét.
- Szárítsa meg a tálaló/szállító kocsit puha törlőkendővel.
