TS301 - Carrello trasporto BARTSCHER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Carrello per servizio e trasporto
Marca	Bartscher
Modello	TS301
Numero di livelli	3 vassoi
Materiale	Acciaio inox
Dimensioni (L × P × A)	920 × 600 × 945 mm
Dimensioni di ogni vassoio	827 × 510 mm
Distanza tra i vassoi	265 mm
Peso netto	13,4 kg
Carico massimo totale	90 kg
Carico massimo per vassoio	30 kg
Ruote	4 ruote girevoli, fascia in gomma, ⌀ 100 mm
Freni	2 ruote con freni
Consegna	In kit, montaggio semplice
Utensili forniti	Chiave Allen, chiave a rullino
Pulizia	Panno morbido e umido, detergente delicato
Uso previsto	Trasporto e servizio in ristorazione, ospitalità
Riparabilità	Ricambi disponibili tramite produttore
Istruzioni	Disponibile in più lingue su notice-facile.com

Domande frequenti - TS301 BARTSCHER

Come assemblare il carrello TS301?

Il montaggio è semplice e si effettua con gli utensili forniti (chiave Allen e chiave a rullino). Iniziate fissando le ruote al telaio, poi i ripiani con le squadrette di fissaggio. Stringete le viti e i dadi, quindi installate i tamponi delle ruote. Finite regolando l'altezza delle ruote per un buon livello.

Qual è il carico massimo per vassoio?

Ogni vassoio può supportare fino a 30 kg, per un carico totale massimo di 90 kg sull'intero carrello.

Come pulire il carrello senza danneggiarlo?

Utilizzare un panno morbido e umido con un detergente delicato. Evitare prodotti abrasivi o corrosivi che potrebbero graffiare la superficie in acciaio inox. Asciugare poi con un panno morbido.

Le ruote sono frenate?

Sì, il carrello è dotato di 4 ruote girevoli di cui 2 con freni. Utilizzare i freni per bloccare il carrello in posizione ed evitare spostamenti involontari.

Posso utilizzare il carrello su un pavimento irregolare?

Le ruote girevoli possono essere avvitate o svitate per livellare il carrello. Assicurarsi che tutte e quattro le ruote tocchino il pavimento e fissare la loro posizione con i dadi forniti.

Quanto tempo ci vuole per assemblare il carrello?

Il montaggio è progettato per essere rapido e semplice. Calcolate circa 15-30 minuti in base alla vostra esperienza di assemblaggio.

Il carrello è consegnato montato?

No, il carrello è consegnato in kit con tutti i pezzi e gli utensili necessari. Una pellicola protettiva copre le parti metalliche, da rimuovere dopo il montaggio.

Quali sono i materiali utilizzati?

Il telaio e i ripiani sono in acciaio inox di qualità. Le ruote hanno una fascia in gomma per una buona aderenza e un rotolamento silenzioso.

Dove trovare i pezzi di ricambio?

I ricambi (ruote, ripiani, ecc.) sono disponibili presso il produttore Bartscher. Contattare il servizio post-vendita tramite il loro sito o telefonicamente.

Il carrello è garantito?

La garanzia dipende dalle condizioni generali di Bartscher. In generale, i carrelli beneficiano di una garanzia di 2 anni contro i difetti di fabbricazione. Consultare le istruzioni per ulteriori dettagli.

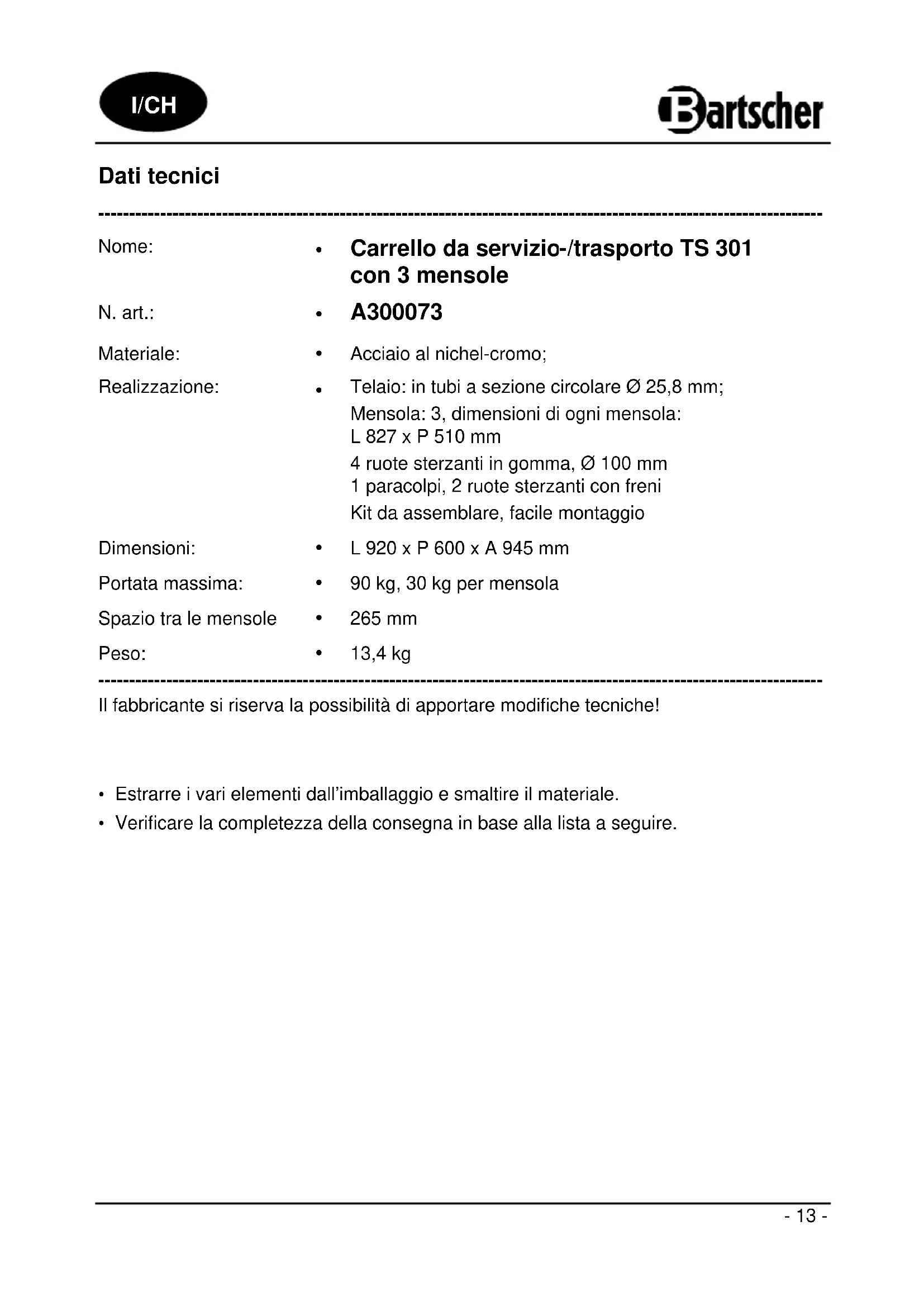

MANUALE UTENTE TS301 BARTSCHER

ITALIANO ____ pagine da 13 a 16

Nome:	Carrello da servizio-/trasporto TS 301 con 3 mensole
N. art.:	A300073
Materiale:	Acciaio al nichel-cromo;
Realizzazione:	Telaio: in tubi a sezione circolare ∅ 25,8 mm; Mensola: 3, dimensioni di ogni mensola: L 827 x P 510 mm4 ruote sterzanti in gomma, ∅ 100 mm1 paracolpi, 2 ruote sterzanti con freniKit da assemblare, facile montaggio
Dimensioni:	L 920 x P 600 x A 945 mm
Portata massima:	90 kg, 30 kg per mensola
Spazio tra le mensole	265 mm
Peso:	13,4 kg

Il fabbricante si riserva la possibilità di apportare modifiche tecniche!

• Estrarre i vari elementi dall'imballaggio e smaltire il materiale.
• Verificare la completezza della consegna in base alla lista a seguire.

Ambito della consegna/Nomi dei pezzi

Elemento Quantità Nome
	3 Mensola
	2 Telaio
	2 Ruote sterzanti senza freni
	2 Ruote sterzanti con freni
	4 Paracolpi della ruota
	12 Profilo ancolare di fissaggio
	12 Viti a brugola
[XX52]	12 Controdado
	1 Chiave a brugola
	1 Chiave piatta

Montaggio

1. Cominciare il montaggio del carrello da servizio/trasporto dal fissaggio della mensola al telaio. Inserire i profili angolari di fissaggio dall'interno, presso gli angoli del telaio. Stringerli al telaio con la chiave a brugola e la chiave piatta, utilizzando le viti a brugola e i dadi forniti in dotazione.

2. Posizionare il carrello da servizi/trasporto su un lato e fissare al telaio i paracolpi delle ruote. Alla fine, avvitare al telaio le 4 ruote sterzanti.

3. Posizionare il carrello da servizio/trasporto sul pavimento e accertarsi che tutte e quattro le ruote sterzanti tocchino il piano di appoggio. Il carrello da servizio/trasporto può essere livellato con le ruote sterzanti, avvitandole o svitandole. Definire la loro poszione con i controdadi.

INDICAZIONE!

Dopo il montaggio, rimuovere la pellicola protettiva!

1. Dopo il posizionamento del carrello da servizio/trasporto nel luogo richiesto, bloccare le ruote sterzanti con i freni, in modo tale che il carrello non venga spostato o rovesciato inavvertitamente.

Paracolpi della ruota

Indicazioni per la pulizia

• Il carrello da servizio/trasporto andrà pulito regolarmente con un panno morbido e umido, servendosi di un detergente delicato.
• Non usare mai detergenti tali da danneggiare la superficie degli elementi del carrello.
• Asciugare il carrello da servizio/trasporto con un panno morbido.
