TS301 - Wózek transportowy BARTSCHER - Bezpłatna instrukcja obsługi

Typ produktu	Wózek serwisowy i transportowy
Marka	Bartscher
Model	TS301
Liczba poziomów	3 półki
Materiał	Stal nierdzewna
Wymiary (Dł. × Szer. × Wys.)	920 × 600 × 945 mm
Wymiary każdej półki	827 × 510 mm
Odległość między półkami	265 mm
Waga netto	13,4 kg
Maksymalne obciążenie całkowite	90 kg
Maksymalne obciążenie na półkę	30 kg
Kółka	4 kółka skrętne, opona gumowa, ⌀ 100 mm
Hamulce	2 kółka z hamulcami
Dostawa	W zestawie, prosty montaż
Dołączone narzędzia	Klucz imbusowy, klucz płaski regulowany
Czyszczenie	Miękka, wilgotna ściereczka, łagodny środek czyszczący
Przeznaczenie	Transport i serwis w gastronomii, hotelarstwie
Naprawialność	Części zamienne dostępne u producenta
Instrukcja	Dostępna w wielu językach na notice-facile.com

Często zadawane pytania - TS301 BARTSCHER

Jak zmontować wózek TS301?

Montaż jest prosty i odbywa się za pomocą dołączonych narzędzi (klucz imbusowy i klucz płaski regulowany). Zacznij od zamocowania kółek do ramy, następnie półek za pomocą kątowników mocujących. Dokręć śruby i nakrętki, a następnie zamontuj podkładki pod kółka. Zakończ regulując wysokość kółek, aby uzyskać odpowiedni poziom.

Jakie jest maksymalne obciążenie na półkę?

Każda półka może wytrzymać do 30 kg, a maksymalne obciążenie całkowite wózka wynosi 90 kg.

Jak czyścić wózek, aby go nie uszkodzić?

Użyj miękkiej, wilgotnej ściereczki z łagodnym środkiem czyszczącym. Unikaj ściernych lub żrących środków, które mogłyby porysować powierzchnię ze stali nierdzewnej. Następnie osusz miękką ściereczką.

Czy kółka są hamowane?

Tak, wózek jest wyposażony w 4 kółka skrętne, z czego 2 z hamulcami. Użyj hamulców, aby zablokować wózek w miejscu i zapobiec niechcianemu przesuwaniu.

Czy mogę używać wózka na nierównej powierzchni?

Kółka skrętne można wkręcać lub wykręcać, aby wypoziomować wózek. Upewnij się, że wszystkie cztery kółka dotykają podłoża i zamocuj ich położenie za pomocą dostarczonych nakrętek.

Ile czasu zajmuje montaż wózka?

Montaż został zaprojektowany tak, aby był szybki i prosty. Zajmuje około 15 do 30 minut w zależności od doświadczenia w montażu.

Czy wózek jest dostarczany zmontowany?

Nie, wózek jest dostarczany w zestawie ze wszystkimi częściami i narzędziami. Folia ochronna pokrywa elementy metalowe, którą należy usunąć po montażu.

Jakie materiały są używane?

Rama i półki wykonane są z wysokiej jakości stali nierdzewnej. Kółka mają oponę gumową zapewniającą dobrą przyczepność i cichą pracę.

Gdzie znaleźć części zamienne?

Części zamienne (kółka, półki itp.) są dostępne u producenta Bartscher. Skontaktuj się z serwisem posprzedażowym za pośrednictwem ich strony internetowej lub telefonicznie.

Czy wózek jest objęty gwarancją?

Gwarancja zależy od ogólnych warunków Bartscher. Zazwyczaj wózki objęte są 2-letnią gwarancją na wady produkcyjne. Szczegóły w instrukcji.

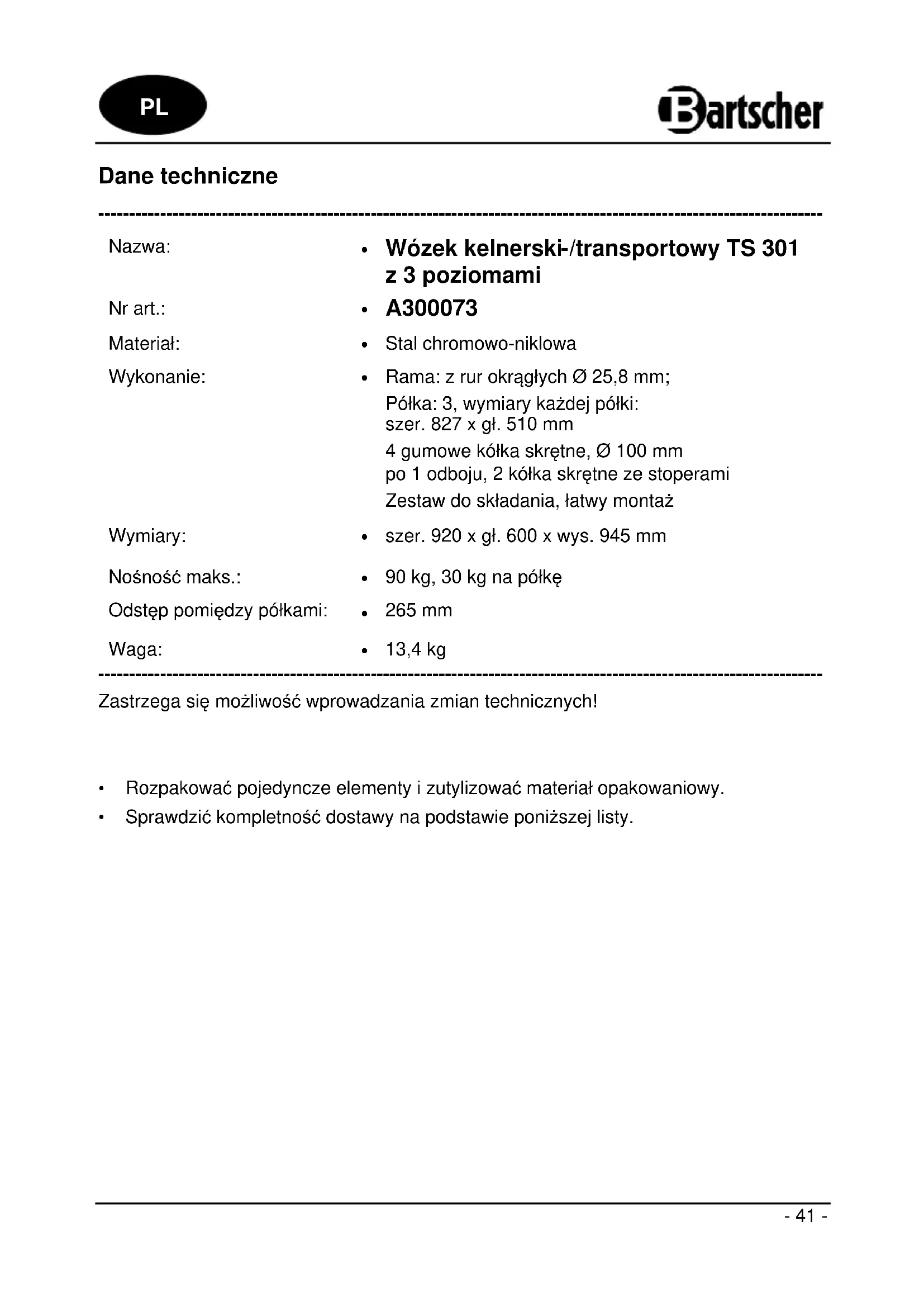

INSTRUKCJA OBSŁUGI TS301 BARTSCHER

- Wózek kelnerski-/transportowy TS 301 z 3 poziomami

Nr art.:

A300073

Material:

• Stal chromowo-niklowa

Wykonanie:

- Rama: z rur okrągłych ∅ 25,8 mm; Półka: 3, wymiary każdej półki: szer. 827 x gł. 510 mm 4 gumowe kółka skrętne, ∅ 100 mm po 1 odboju, 2 kółka skrętne ze stoperami Zestaw do składania, łatwy montaż

Wymiary:

• szer. 920 x gł. 600 x wys. 945 mm

Nośność maks.:

• 90 kg, 30 kg na półkę

Odstęp pomiędzy półkami:

- 265 mm

Waga:

• 13,4 kg

Zastrzega się możliwość wprowadzania zmian technicznych!

• Rozpakować pojedyncze elementy i zutylizować materiał opakowaniowy.
• Sprawdzić kompletność dostawy na podstawie poniższej listy.

Zakres dostawy / Nazwy części

Element Ilość Nazwa
	3 Półka
	2 Stelaż
	2 Kółka skrętne bez stoperów
	2 Kółka skrętne ze stoperami
	4 Odbojnik kółka
	12 Kątownik mocujący
	12 Śruby imbusowe
[ST4A]	12 Nakrętka kontrująca
	1 Klucz imbusowy
	1 Klucz szczękowy płaski

Montaż

1. Montaż wózka kelnerskiego/transportowego rozpocząć od mocowania półki do stelaża. Włożyć kątowniki mocujące od środka w rogi stelaża. Przykręcić je mocno do stelaża za pomocą klucza imbusowego i klucza szczękowego płaskiego, znajdującą się w zestawie śrubką imbusową i nakrętką.

2. Położyć wózek kelnerski/transportowy na boku i zamocować do stelaża odbojniki kółek. Na koniec wkręcić 4 kółka skrętne do stelaża.

3. Postawić wózek kelnerski/transportowy ostrożnie na podłodze i upewnić się, że wszystkie cztery kółka skrętne dotykają podłoża. Wózek kelnerski/transportowy można wypoziomować za pomocą kółek skrętnych wykręcając je lub wkręcając. Ustalić ich położenie przy pomocy nakrętek zabezpieczających.

WSKAZÓWKA!

Po montażu usunąć folię ochronną!

1. Po ustawieniu wózka kelnerskiego/transportowego w żądanym miejscu, zablokować kółka skrętne przy pomocy stoperów, aby wózek kelnerski/transportowy nie został przypadkowo przesunięty lub przewrócony.

Wskazówki dotyczące czyszczenia

• Wózek kelnerski/transportowy należy czyścić regularnie wilgotną, miękką ściereczką i łagodnym środkiem czyszczącym.
• Nie wolno w żadnym przypadku stosować środków czyszczących, które mogą porysować powierzchnię elementów wózka kelnerskiego/transportowego.
• Osuszyć wózek transportowo/kelnerski miękką ściereczką.
