ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TS301 BARTSCHER
ΕΛΛΗΝΙΚΑ σελίδες από 57 ως 60

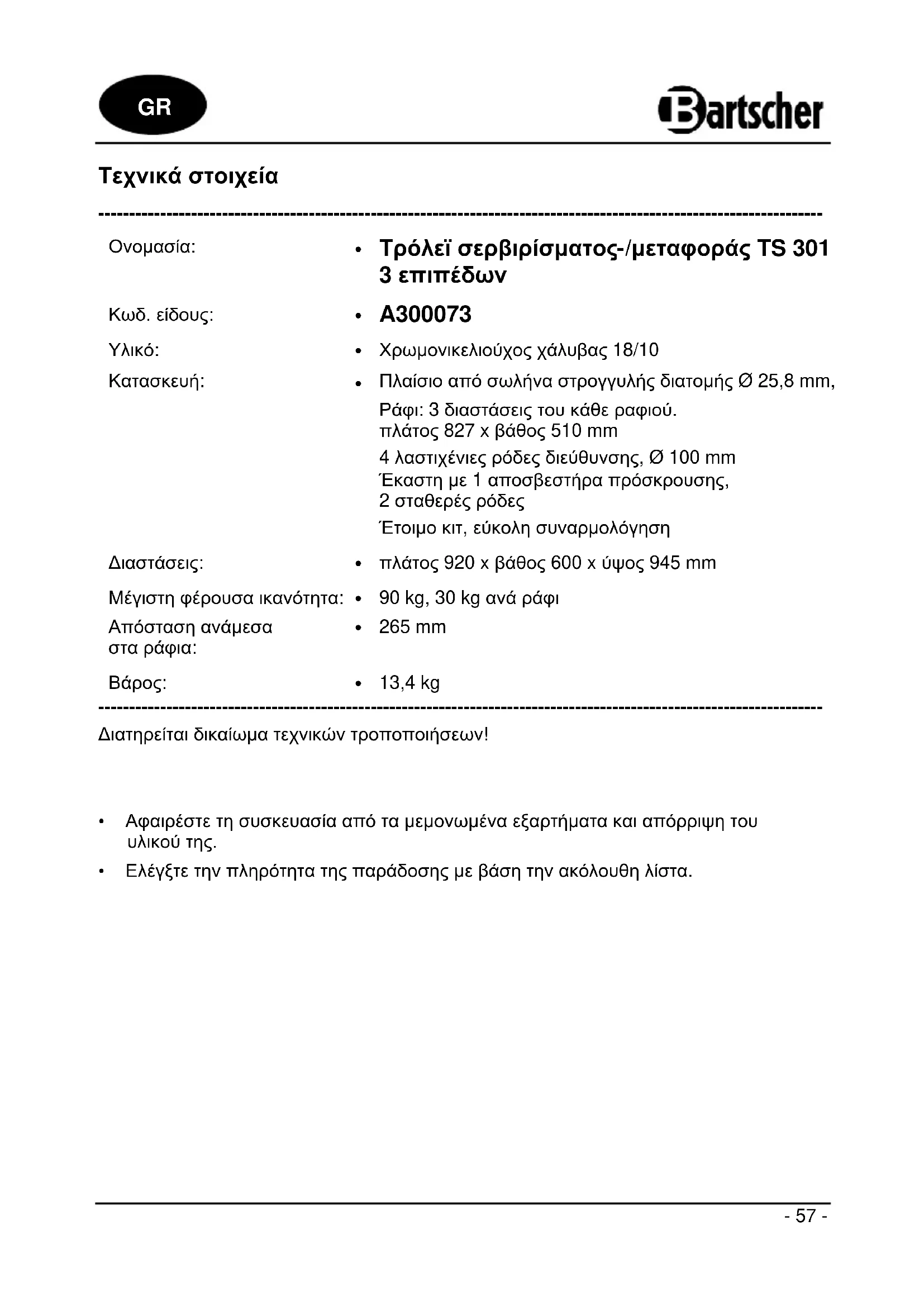

Technische Angaben
Bezeichnung:
- Τρόλεϊ σερβιρίσματος-/μεταφοράς TS 301 3 επιπέδων
Κωδ. είδους:
A300073
Υλικό:
• Χρωμονικελιούχος χάλυβας 18/10
Κατασκευή:
• Πλαίσιο από σωλήνα στρογγυλής διατομής ∅ 25,8 mm,
Ράφι: 3 διαστάσεις του κάθε ραφιού. πλάτος 827 x βάθος 510 mm
4 λαστιχένιες ρόδες διεύθυνσης, ∅ 100 mm
'Εκαστη με 1 αποσβεστήρα πρόσκρουσης,
2 σταθερές ρόδες
'Ετοιμο κιτ, εύκολη συναρμολόγηση
Διαστάσεις:
• πλάτος 920 x βάθος 600 x ύψος 945 mm
Μέγιστη φέρουσα ικανότητα:
Απόσταση ανάμεσα στα ράφια:
- 265 mm
Bápoç:
• 13,4 kg
Διατηρείται δικαίωμα τεχνικών τροποποιήσεων!
- Αφαιρέστε τη συσκευασία από τα μεμονωμένα εξαρτήματα και απόρριψη του υλικού της.
- Ελέγξτε την πληρότητα της παράδοσης με βάση την ακόλουθη λίστα.
Υλικά παράδοσης / Ονομασία εξαρτήματος
| Εξάρτημα Ποσότητα Ονομασία | ||
 | 3 Ράφι | |
 | 2 Πλαίσιο | |
 | 2 Ρόδες διεύθυνσης | |
 | 2 Σταθερές ρόδες | |
 | 4 | Αποσβεστήρας πρόσκρουσης για ρόδα |
 | 12 Γωνία στήριξης | |
 | 12 Εξάγωνες βίδες | |
| [2550] | 12 Κόντρα περικόχλιο | |
 | 1 Εξάγωνο κλειδί | |
 | 1 | Επίπεδο κλειδί περικοχλίων |
Συναρμολόγηση
- Ξεκινήστε τη συναρμολόγηση του τρόλεϊ σερβιρίσματος από την εγκατάσταση του ραφιού στο πλαίσιο.
Τοποθετήστε τις γωνίες στήριξης από μέσα στις γωνίες του πλαισίου. Βιδώστε τις δυνατά στο πλαίσιο με το εξάγωνο κλειδί και το κλειδί περικοχλίων, τα οποία βρίσκονται στο σετ με εξάγωνη βίδα και περικόχλιο.


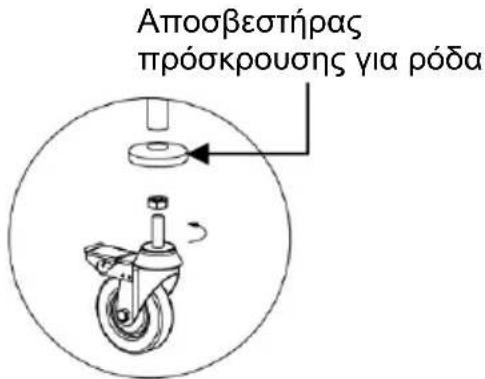

Αποσβεστήρας πρόσκρουσης για ρόδα- Τοποθετήστε το τρόλεϊ σερβιρίσματος με προσοχή στο πάτωμα και βεβαιωθείτε ότι όλες οι τέσσερις ρόδες αγγίζουν το έδαφος. Το τρόλεϊ σερβιρίσματος μπορεί να οριζοντιωθεί με τη χρήση των ρόδων, με το βίδωμα ή ξεβίδωμά τους. Καθορίστε τη θέση τους με το περικόχλιο ασφάλειας.
ОДНГІА!
Μετά τη συναρμολόγηση αφαιρέστε την προστατευτική μεμβράνη!
- Μετά την τοποθέτηση του τρόλεϊ στην επιθυμητή θέση, πρέπει να μπλοκάρετε 2 ρόδες έτσι ώστε το τρόλεϊ να μη μετακινηθεί τυχαία αλλού ή να μην ανατραπτεί.
Οδηγίες καθαρισμού
- Το τρόλεϊ σερβιρίσματος πρέπει να καθαρίζεται τακτικά με ένα μαλακό, υγρό πανί και ήπιο απορρυπαντικό.
- Σε καμία περίπτωση δεν επιτρέπεται να χρησιμοποιούνται καθαριστικές ουσίες που μπορεί να γρατζουνίσουν την επιφάνεια των εξαρτημάτων του τρόλεϊ σερβιρίσματος.
• Στεγνώστε το τρόλεϊ σερβιρίσματος με ένα μαλακό πανί.
