TS301 - Chariot de transport BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot de service et de transport
Marque	Bartscher
Modèle	TS301
Nombre de niveaux	3 plateaux
Matériau	Acier inoxydable
Dimensions (L × P × H)	920 × 600 × 945 mm
Dimensions de chaque plateau	827 × 510 mm
Distance entre plateaux	265 mm
Poids net	13,4 kg
Charge maximale totale	90 kg
Charge maximale par plateau	30 kg
Roulettes	4 roulettes pivotantes, bandage caoutchouc, ⌀ 100 mm
Freins	2 roulettes avec freins
Livraison	En kit, montage simple
Outils fournis	Clé Allen, clé plate à molette
Nettoyage	Chiffon doux et humide, produit nettoyant doux
Utilisation prévue	Transport et service en restauration, hôtellerie
Réparabilité	Pièces détachées disponibles via fabricant
Notice	Disponible en plusieurs langues sur notice-facile.com

FOIRE AUX QUESTIONS - TS301 BARTSCHER

Comment assembler le chariot TS301 ?

Le montage est simple et se fait à l'aide des outils fournis (clé Allen et clé plate à molette). Commencez par fixer les roulettes au cadre, puis les plateaux à l'aide des cornières de fixation. Serrez les vis et écrous, puis installez les tampons de roulette. Terminez en ajustant la hauteur des roulettes pour un bon niveau.

Quelle est la charge maximale par plateau ?

Chaque plateau peut supporter jusqu'à 30 kg, pour une charge totale maximale de 90 kg sur l'ensemble du chariot.

Comment nettoyer le chariot sans l'abîmer ?

Utilisez un chiffon doux et humide avec un produit nettoyant doux. Évitez les produits abrasifs ou corrosifs qui pourraient rayer la surface en acier inoxydable. Séchez ensuite avec un chiffon doux.

Les roulettes sont-elles freinées ?

Oui, le chariot est équipé de 4 roulettes pivotantes dont 2 avec freins. Utilisez les freins pour bloquer le chariot en position et éviter tout déplacement involontaire.

Puis-je utiliser le chariot sur un sol inégal ?

Les roulettes pivotantes peuvent être vissées ou dévissées pour niveler le chariot. Assurez-vous que les quatre roulettes touchent le sol et fixez leur position avec les écrous fournis.

Combien de temps faut-il pour assembler le chariot ?

Le montage est conçu pour être rapide et simple. Comptez environ 15 à 30 minutes selon votre expérience en assemblage.

Le chariot est-il livré monté ?

Non, le chariot est livré en kit avec toutes les pièces et outils nécessaires. Un film de protection recouvre les parties métalliques, à retirer après montage.

Quels sont les matériaux utilisés ?

Le cadre et les plateaux sont en acier inoxydable de qualité. Les roulettes ont un bandage en caoutchouc pour une bonne adhérence et un roulement silencieux.

Où trouver des pièces de rechange ?

Les pièces détachées (roulettes, plateaux, etc.) sont disponibles auprès du fabricant Bartscher. Contactez le service après-vente via leur site ou par téléphone.

Le chariot est-il garanti ?

La garantie dépend des conditions générales de Bartscher. En général, les chariots bénéficient d'une garantie de 2 ans contre les défauts de fabrication. Consultez la notice pour plus de détails.

MODE D'EMPLOI TS301 BARTSCHER

FRANÇAIS de page 9 à page 12

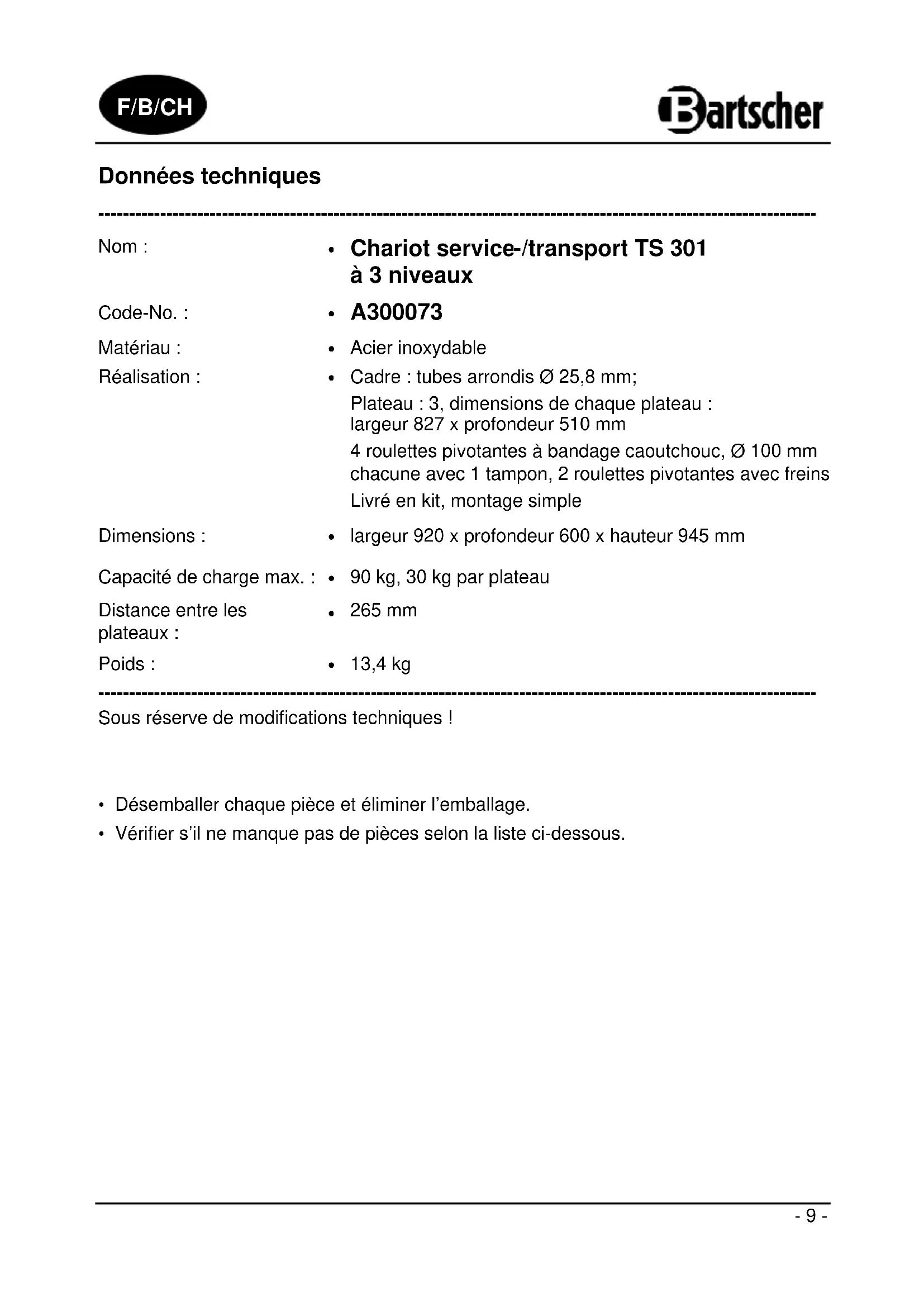

- Chariot service/transport TS 301 à 3 niveaux

A300073

Matériau :

- Acier inoxydable

Réalisation :

• Cadre : tubes arrondis ∅ 25,8 mm;

Plateau : 3, dimensions de chaque plateau : largeur 827 x profondeur 510 mm 4 roulettes pivotantes à bandage caoutchouc, ∅ 100 mm chacune avec 1 tampon, 2 roulettes pivotantes avec freins Livré en kit, montage simple

Dimensions :

• largeur 920 x profondeur 600 x hauteur 945 mm

Capacité de charge max. :

• 90 kg, 30 kg par plateau

Distance entre les plateaux :

- 265 mm

Poids :

• 13,4 kg

Sous réserve de modifications techniques !

• Désemballer chaque pièce et éliminer l'emballage.
• Vérifier s'il ne manque pas de pièces selon la liste ci-dessous.

Livraison / Noms des pièces

Élément Quantité Nom
	3 Plateau
	2 Cadre
	2	Roulettes pivotantes sans freins
	2	Roulettes pivotantes avec freins
	4 Tampon de roulette
	12 Cornière de fixation
	12 Vis Allen
[###]	12 Contre-écrou
	1 Clé Allen
	1 Clé plate à molette

Montage

1. Commencer le montage du chariot de service/transport en fixant les roulettes au cadre. Placer les cornières de fixation, de l'intérieur, dans les angles du cadre. Les visser au cadre à l'aide de la clé Allen et de la clé plate à molette fournies avec la vis Allen et l'écrou.
2. Placer le chariot de service/transport sur le côté et fixer au cadre les tampons de roulette. Enfin, attacher les 4 roulettes pivotantes au cadre.

1. Placer le chariot de service/transport délicatement sur le sol et s'assurer que toutes les quatre roulettes pivotantes touchent le sol. Il est possible de niveler le chariot de service/transport à l'aide des roulettes pivotantes, en les vissant ou en les dévissant. Fixer leur position à l'aide des écrous.

Indication!

Une fois le montage terminé, retirer le film de protection !

1. Une fois le chariot de service/transport placé à l'endroit souhaité, bloquer les roulettes pivotantes à l'aide des freins pour que le chariot de service/transport ne soit pas par hasard déplacé ni renversé.

Conseils concernant le nettoyage

• Nettoyer régulièrement le chariot de service/transport à l'aide d'un chiffon doux et humide et d'un produit nettoyant doux.
• Dans tous les cas, il est interdit d'utiliser des produits nettoyants qui pourraient rayer la surface des éléments du chariot de service/transport.
• Essuyer et sécher le chariot de service/transport avec un chiffon doux.

Bartscher GmbH

Allemagne Fax: [phone]
