Tipo de produto	Carrinho de serviço e transporte
Marca	Bartscher
Modelo	TS301
Número de níveis	3 bandejas
Material	Aço inoxidável
Dimensões (L × P × A)	920 × 600 × 945 mm
Dimensões de cada bandeja	827 × 510 mm
Distância entre bandejas	265 mm
Peso líquido	13,4 kg
Carga máxima total	90 kg
Carga máxima por bandeja	30 kg
Rodízios	4 rodízios giratórios, revestimento de borracha, ⌀ 100 mm
Freios	2 rodízios com freios
Entrega	Em kit, montagem simples
Ferramentas fornecidas	Chave Allen, chave inglesa
Limpeza	Pano macio e úmido, produto de limpeza suave
Uso previsto	Transporte e serviço em restaurantes, hotelaria
Reparabilidade	Peças de reposição disponíveis através do fabricante
Manual	Disponível em vários idiomas em notice-facile.com

Perguntas frequentes - TS301 BARTSCHER

Como montar o carrinho TS301?

A montagem é simples e é feita com as ferramentas fornecidas (chave Allen e chave inglesa). Comece fixando os rodízios à estrutura, depois as bandejas usando os cantoneiras de fixação. Aperte os parafusos e porcas, em seguida instale os batentes dos rodízios. Finalize ajustando a altura dos rodízios para um bom nivelamento.

Qual é a carga máxima por bandeja?

Cada bandeja suporta até 30 kg, para uma carga total máxima de 90 kg em todo o carrinho.

Como limpar o carrinho sem danificá-lo?

Use um pano macio e úmido com um produto de limpeza suave. Evite produtos abrasivos ou corrosivos que possam riscar a superfície de aço inoxidável. Seque em seguida com um pano macio.

Os rodízios têm freios?

Sim, o carrinho é equipado com 4 rodízios giratórios sendo 2 com freios. Use os freios para travar o carrinho na posição e evitar qualquer movimento involuntário.

Posso usar o carrinho em um piso irregular?

Os rodízios giratórios podem ser aparafusados ou desaparafusados para nivelar o carrinho. Certifique-se de que os quatro rodízios tocam o chão e fixe sua posição com as porcas fornecidas.

Quanto tempo leva para montar o carrinho?

A montagem é projetada para ser rápida e simples. Conte aproximadamente 15 a 30 minutos dependendo da sua experiência em montagem.

O carrinho é entregue montado?

Não, o carrinho é entregue em kit com todas as peças e ferramentas necessárias. Um filme de proteção cobre as partes metálicas, a ser removido após a montagem.

Quais são os materiais utilizados?

A estrutura e as bandejas são em aço inoxidável de qualidade. Os rodízios têm revestimento em borracha para boa aderência e rolamento silencioso.

Onde encontrar peças de reposição?

As peças de reposição (rodízios, bandejas, etc.) estão disponíveis através do fabricante Bartscher. Contate o serviço pós-venda pelo site ou telefone.

O carrinho tem garantia?

A garantia depende das condições gerais da Bartscher. Em geral, os carrinhos têm garantia de 2 anos contra defeitos de fabricação. Consulte o manual para mais detalhes.

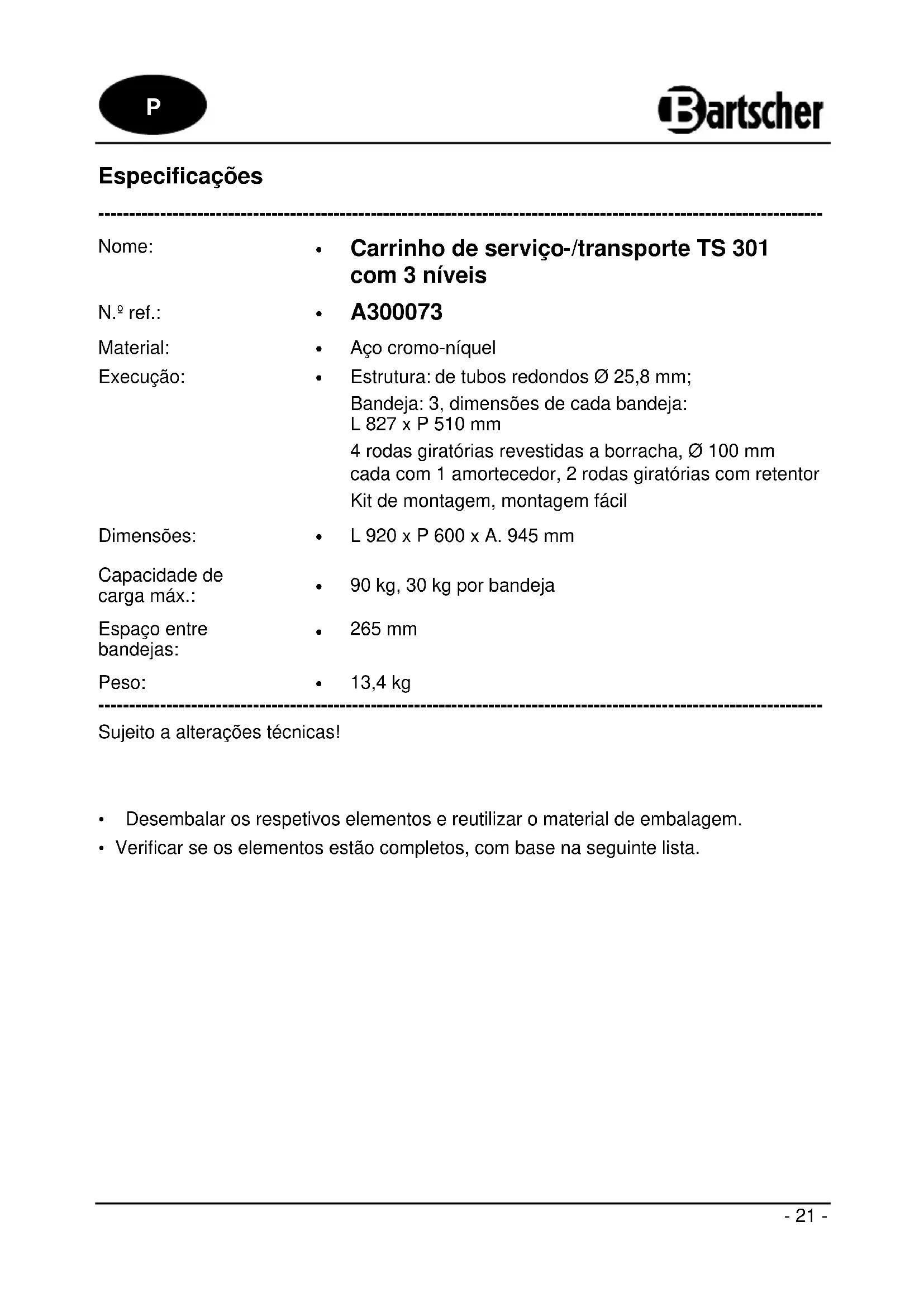

MANUAL DE UTILIZADOR TS301 BARTSCHER

PORTUGUÊS ____ as páginas des de 21 até 24

- Carrinho de serviço-/transporte TS 301 com 3 níveis

N.º ref.:

A300073

Material:

- Aço cromo-níquel

Execução:

- Estrutura: de tubos redondos ∅ 25,8 mm;

Bandeja: 3, dimensões de cada bandeja:

L 827 x P 510 mm

4 rodas giratórias revestidas a borracha, ∅ 100 mm

cada com 1 amortecedor, 2 rodas giratórias com retentor

Kit de montagem, montagem fácil

Dimensões:

• L 920 x P 600 x A. 945 mm

Espaço entre bandejas:

265 mm

Peso:

• 13,4 kg

Sujeito a alterações técnicas!

- Desembalar os respetivos elementos e reutilizar o material de embalagem.

- Verificar se os elementos estão completos, com base na seguinte lista.

Âmbito de entrega / Nome dos elementos

Elemento Quantidade		Nome
	3 Bandeja
	2 Estrutura
	2 Rodas giratórias sem retentores
	2 Rodas giratórias com retentores
	4 Amortecedor de roda
	12 Cantoneira de montagem
	12 Parafusos Allen
	12 Porca de fixação
	1 Chave allen
	1 Chave inglesa plana

Montagem

Cantoneira de montagem

Porca

1. Deve começar a montagem de carrinho de serviço/transporte com fixar a bandeja na estrutura. Colocar as cantoneiras de montagem desde interior em cantos da estrutura. Aperteos firmemente a estrutura usando uma chave Allen e uma chave inglesa plana que se encontra no kit com parafuso Allem e porca.

Parafuso Allen

Amortecedor de roda

1. Colocar carrinho de serviço/transporte de lado e fixar à estrutura os amortecedores de rodas. No final, aparafusar 4 rodas giratórias à estrutura.

2. Cuidadosamente colocar no chão carrinho de serviço/transporte e certifique-se que todas as quatro rodas giratórias tocam o chão. O carrinho de serviço/transporte pode ser alinhado com as rodas giratórias com aparafusar ou desaparafusar-las. Determinar a sua localização utilizando as porcas de fixação.

NOTA! Após a montagem remover a película protetora!

1. Ao colocar o carrinho de serviço/transporte no local desejado, bloquear as rodas giratórias com os retentores para que o carrinho de serviço/transporte não seja acidentalmente movido ou derrubado.

Indicações de limpeza

• Carrinho de serviço/transporte deve ser limpo regularmente com um pano úmido, macio e detergente neutro.
• Não utilize produtos de limpeza que podem arranhar os elementos de superfície carrinho de serviço/transporte.
• Secar o carrinho de serviço/transporte com um pano macio.
