РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TS301 BARTSCHER
РУССКИЙ ____ страница 33 до 36
TÜRKÇE sayfalar: 37-40
POLSKI ____ strony od 41 do 44

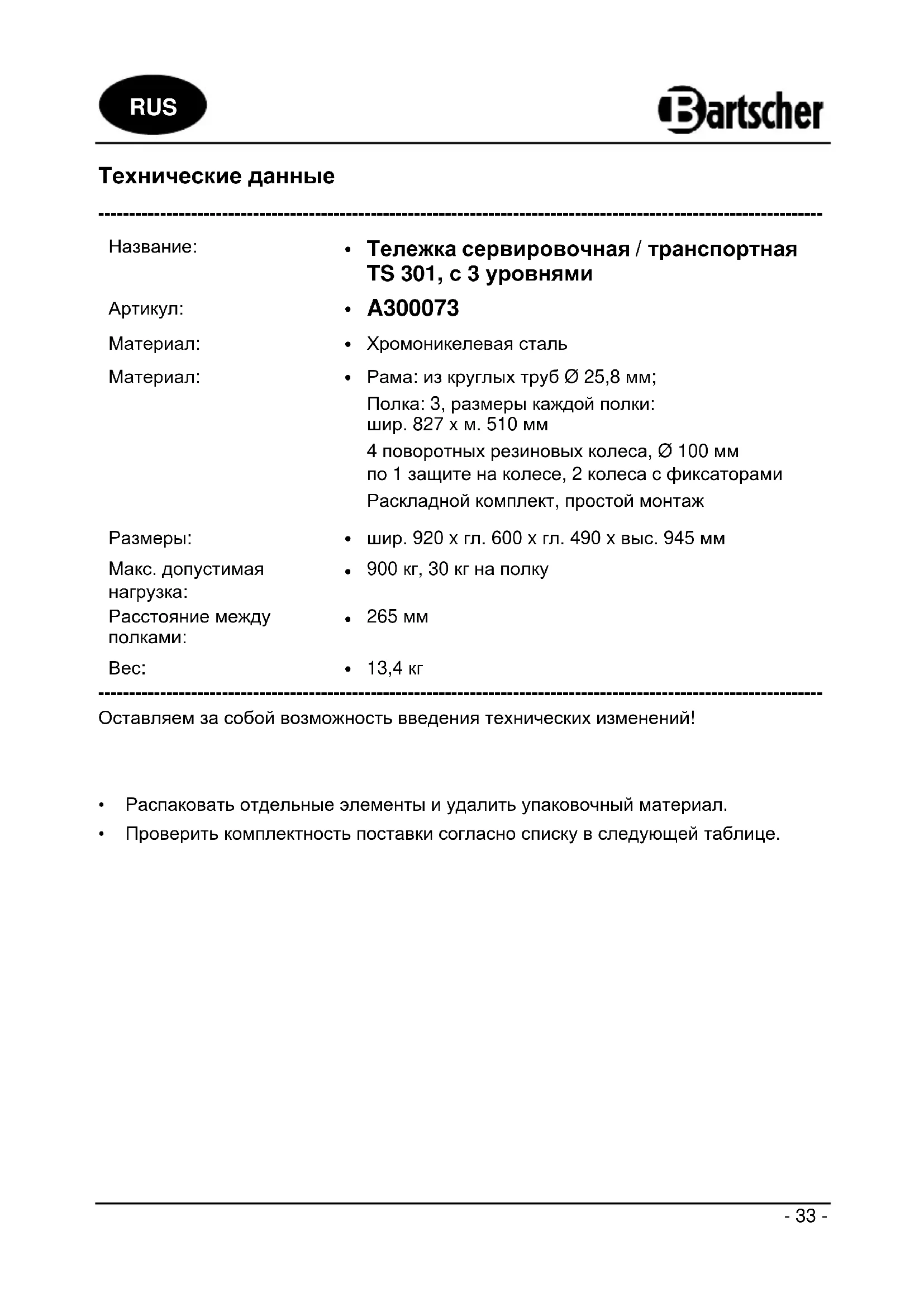

- Тележка сервировочная / транспортная TS 301, с 3 уровнями
Артикул:
• A300073
Материал:
• Хромоникелевая сталь
Материал:
- Рама: из круглых труб ∅ 25,8 мм;
Полка: 3, размеры каждой полки: шир. 827 x м. 510 мм
4 поворотных резиновых колеса, ∅ 100 мм по 1 защите на колесе, 2 колеса с фиксаторами
Раскладной комплект, простой монтаж
Размеры:
• шир. 920 x гл. 600 x гл. 490 x выс. 945 мм
Макс. допустимая
Оставляем за собой возможность введения технических изменений!
- Распаковать отдельные элементы и удалить упаковочный материал.
- Проверить комплектность поставки согласно списку в следующей таблице.
Объем поставки / Название части
| Элемент Количество | Наименование | |
 | 3 Полка | |
 | 2 Стеллаж | |
 | 2 | Поворотные колеса без фиксаторов |
 | 2 | Поворотные колеса с фиксаторами |
 | 4 Защита колёс | |
 | 12 Крепежный угловой профиль | |
 | 12 Имбусовые винты | |
| (oxpo) | 12 Контргайки | |
 | 1 Шестигранный ключ | |
 | 1 | Плоский рычажный ключ |
Монтаж
- Монтаж сервировочной / транспортной тележки начинать с крепления полки к стеллажу. Вставить крепежные угловые профили от центра в углы стеллажа. Крепко привинтить их к стеллажу с помощью шестигранного ключа и плоского рычажного ключа, которые имеются в комплекте с имбусовым винтом и гайкой.
Защита колеса
- Осторожно поставить сервировочную / транспортную тележку на пол и удостовериться в том, что все четыре поворотных колеса касаются пола. Сервировочную / транспортную тележку можно выровнять с помощью поворотных колес, выкручивая или вкручивая их. Установить их положение с помощью защитных гаек.
УКАЗАНИЕ!
После монтажа снять защитную пленку!
- После установки сервировочной / транспортной тележки в требуемом месте заблокировать поворотные колеса (4) с помощью фиксаторов, чтобы тележка случайно не переместилась и не перевернулась.
Рекомендации по очистке
- Сервировочную / транспортную тележку следует регулярно чистить мягкой, влажной салфеткой и чистящим средством мягкого действия.
- Ни в коем случае нельзя использовать чистящие средства, которые могут поцарапать поверхность элементов сервировочной / транспортной тележки.
- Высушить сервировочную / транспортную тележку мягкой салфеткой.
Bartscher GmbH
