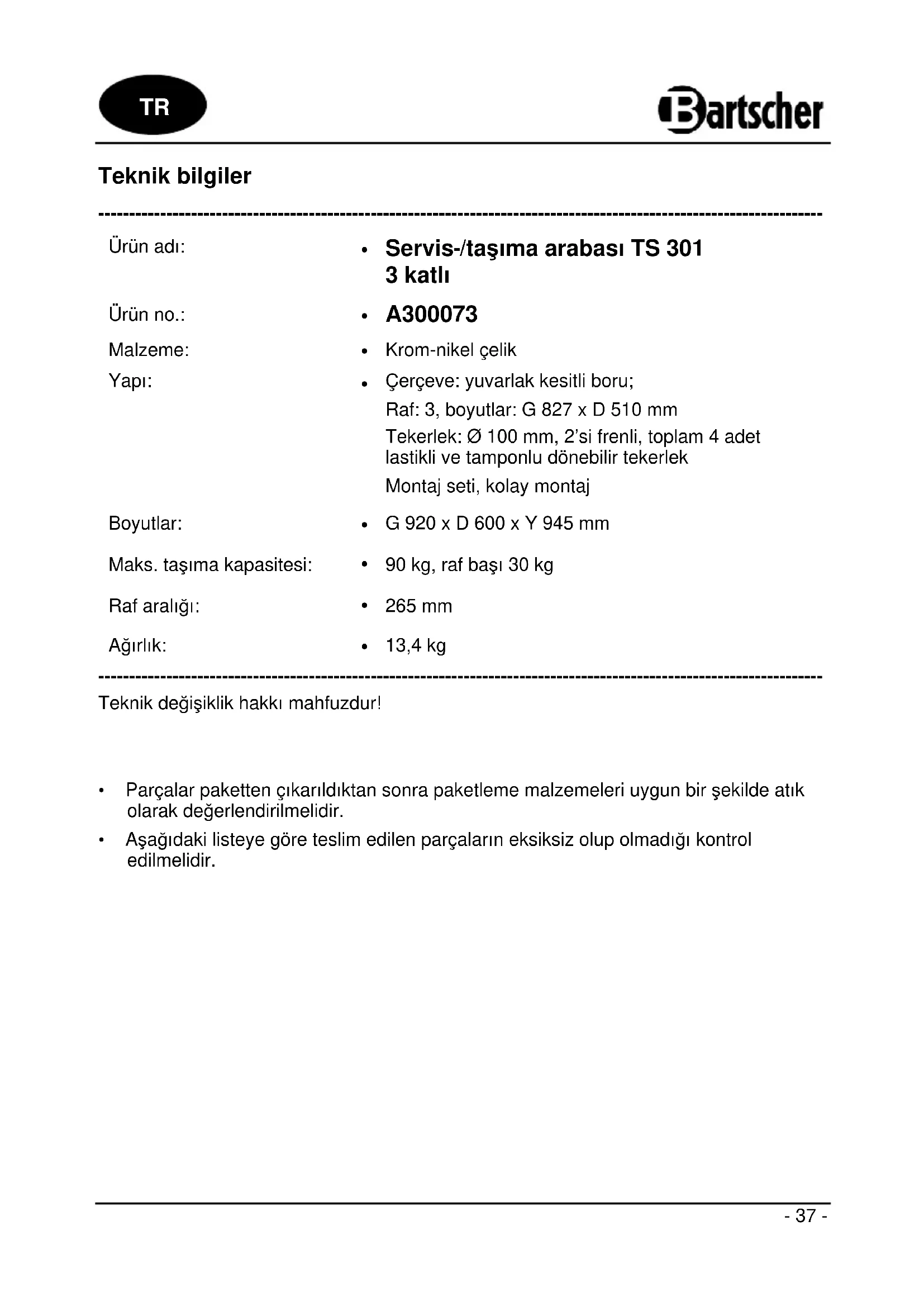

KULLANIM KILAVUZU TS301 BARTSCHER
- Servis-/taşima arabası TS 3013 katlı
Ürün no.:
A300073
Malzeme:
- Krom-nikel çelik
Yapı:
- Çerçeve: yuvarlak kesitli boru;
Raf: 3, boyutlar: G 827 x D 510 mm
Tekerlek: ∅ 100 mm, 2'si frenli, toplam 4 adet lastikli ve tamponlu dönebilir tekerlek Montaj seti, kolay montaj
Boyutlar:
• G 920 x D 600 x Y 945 mm
Maks. taşıma kapasitesi:
• 90 kg, raf başı 30 kg
Raf aralığı:
- 265 mm
Ağırlık:
• 13,4 kg
Teknik değişiklik hakkı mahfuzdur!
- Parçalar paketten çıkarıldıktan sonra paketleme malzemeleri uygun bir şekilde atık olarak değerlendirilmelidir.
- Aşağıdaki listeye göre teslim edilen parçaların eksiksiz olup olmadığı kontrol edilmelidir.
Teslimata dâhil parçalar / Parça adı
| Parça Adet Ürün adı | ||
 | 3 Raf | |
 | 2 İskelet | |
 | 2 Frensiz dönebilir tekerlek | |
 | 2 Frenli dönebilir tekerlek | |
 | 4 Tampon | |
 | 12 Sabitleme braketi | |
 | 12 Alyan vida | |
| [c6x2] | 12 Kontra somun | |
 | 1 Alyan | |
 | 1 Düz anahtar |
Montaj
-
Servis/taşima arabasının montajı, rafı çerçeveye monte ederek başlanmalıdır. Çerçeve köşelerinin iç tarafına sabitleme braketleri monte edildikten sonra; Alyan vida ile somun seti ve Alyan anahtar ile düz anahtar kullanarak sıkı bir şekilde çerçeveye sabitlenmelidir.
-
Servis/taşima arabası yana yatırılmalı ve tekerlek tamponları çerçeveye monte edilmelidir. Son olarak 4 adet:dönebilir tekerlek çerçeveye monte edilmelidir.
-
Servis/taşima arabası dikkatli bir şekilde zemine yerleştirilip dört tekerleğin zemine değişğinden emin olunmalıdır. Servis/taşima arabasının sabitliği:dönebilir tekerlekler döndürülerek sağlanmalı, somunlar sıkılarak sabitlenmelidir.
DİREKTİF!
Montajdan sonra koruma filmi çıkartılmalıdır!
- Servis/taşıma arabası istenen yere yerleştirildikten sonra, yerinin değişmesi veya devrilmesini önlemek için; dönebilir tekerlekler fren ile bloke edilmelidir.
Temizlik talimatları
- Servis/taşima arabası nemli, yumuşak bez ve aşındırıcı olmayan temizlik malzemeleri ile düzenli olarak temizlenmelidir.
- Servis/taşima arabasının ve parçalarının yüzeylerine zarar verebilecek aşındırıcı temizlik malzemeleri kesinlikle kullanılmamalıdır.
- Servis/taşima arabası yumuşak bez ile kurutulmalıdır.
