KULLANIM KILAVUZU 601161 BARTSCHER

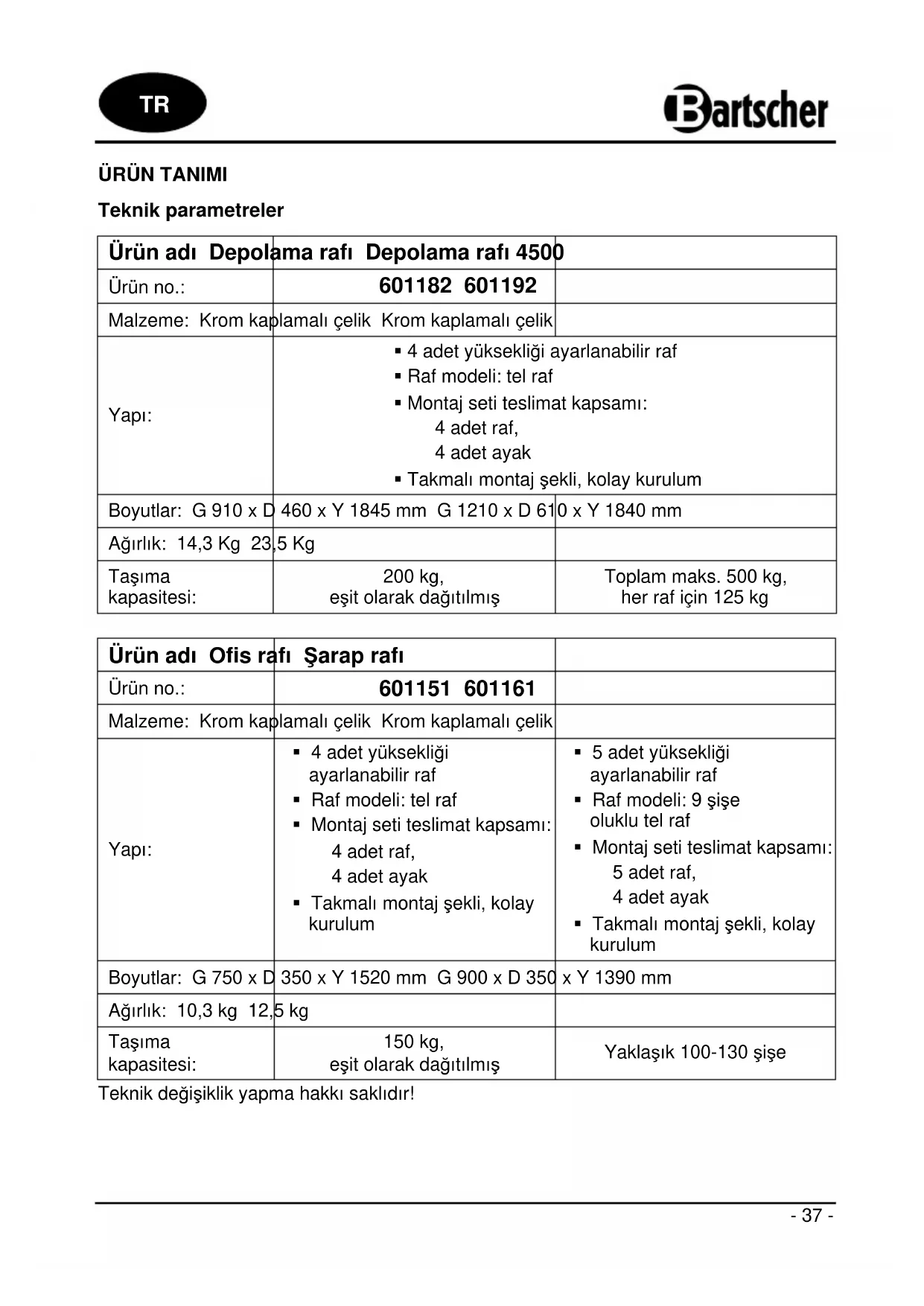

Teknik parametreler Ürün adı Depolama rafı Depolama rafı 4500 Ürün no.:

Malzeme: Krom kaplamalı çelik Krom kaplamalı çelik Yapı: 4 adet yüksekliği ayarlanabilir raf Raf modeli: tel raf Montaj seti teslimat kapsamı: 4 adet raf, 4 adet ayak Takmalı montaj şekli, kolay kurulum Boyutlar: G 910 x D 460 x Y 1845 mm G 1210 x D 610 x Y 1840 mm Ağırlık: 14,3 Kg 23,5 Kg Taşıma kapasitesi: 200 kg, eşit olarak dağıtılmış Toplam maks. 500 kg, her raf için 125 kg Ürün adı Ofis rafı Şarap rafı Ürün no.:

Malzeme: Krom kaplamalı çelik Krom kaplamalı çelik Yapı: 4 adet yüksekliği ayarlanabilir raf Raf modeli: tel raf Montaj seti teslimat kapsamı:

4 adet raf, 4 adet ayak Takmalı montaj şekli, kolay kurulum 5 adet yüksekliği ayarlanabilir raf Raf modeli: 9 şişe oluklu tel raf Montaj seti teslimat kapsamı:

5 adet raf, 4 adet ayak Takmalı montaj şekli, kolay kurulum Boyutlar: G 750 x D 350 x Y 1520 mm G 900 x D 350 x Y 1390 mm Ağırlık: 10,3 kg 12,5 kg Taşıma kapasitesi: 150 kg, eşit olarak dağıtılmış Yaklaşık 100-130 şişe Teknik değişiklik yapma hakkı saklıdır! TR- 38 - Parça listesi / teslimat kapsamı

Ayak parçalarını bağlamak için bağlantı parçası (4)

Raf yüksekliği ayarlanabilir ayaklar (4)

Raflar (5) Ürün-no.: 601161 Her biri 9 şişe oluklu

1) Her 4 adet raf ayağı iki parçalı olup ayağın bir tarafına monte edilen dişli bağlantı

parçası ile birbirine bağlanmaktadır. Ayağın üst tarafında plastik tapası bulunmaktadır. Alt tarafında bulunan ayarlayıcı ile raf yüksekliği ayarlanabilir. Ayağın iki parçası saat yönüne doğru döndürülerek birbirine bağlanmalıdır. Bağlama işlemi zorlu ise dişli bağlantı parçasının düzgün monte edilip edilmediği kontrol edilmelidir.

2) İlk olarak ayaklara en alt raf monte edilmelidir.

Alt rafın zeminden en fazla 15 cm’lik yükseklikte monte edilmesi tavsiye edilmektedir. Plastik mandallar istenen yükseklikte oluklara yerleştirilmelidir. Daha dar olan taraf yukarıya doğru, daha kalın olan taraf ise aşağıya doğru yerleştirilmelidir.

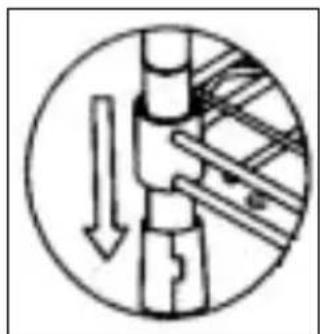

3) Raf hafifçe yana eğilmeli ve dört ayağın üst

parçaları (plastik tapalar) raf ayaklarından plastik mandallara kadar geçirilmelidir.

4) Raf dikey yerleştirilmelidir. Rafın plastik

mandallarının düzgün oturtturulduğundan emin olmak için kenarlarından basılmalıdır.- 40 - Montajın devamı

5) 4 adet plastik mandal istenen yükseklikte monte

edilmelidir. Raf üst taraftaki ayaklardan geçirilip plastik mandallara oturtulmalı ve iyice basılmalıdır.

6) 5) montaj aşaması sonraki raflar için

7) Raf yüksekliğini ayarlamak (dengelemek) için

ayakların alt tarafında bulunan mekanizmalar kullanılmalıdır.

Raf kullanıma hazırdır. İpucu: Daha kolay montaj için kauçuk kaplamalı çekiç kullanılabilir.

• Raf düzenli olarak yumuşak, nemli bez ile özenle silinip temizlenmelidir. DİKKAT! Rafın krom kaplamalı yüzeylerine zarar verebilecek aşındırıcı temizlik maddeler kullanılmamalıdır.
