601161 - Estantería metálica BARTSCHER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estante metálico para vino
Marca	Bartscher
Modelo	601161
Material	Acero cromado
Número de estantes	5 estantes ajustables en altura
Tipo de estante	Rejilla con 9 canales para botellas por estante
Dimensiones (L x P x A)	900 x 350 x 1390 mm
Peso	12,5 kg
Capacidad de carga	Aproximadamente 100 a 130 botellas
Sistema de montaje	Ensamble por encaje, pilares en dos partes con conexiones roscadas
Accesorios incluidos	4 pilares de esquina, 5 estantes, 20 conos de ensamblaje de plástico, 4 patas niveladoras
Ajuste en altura	Patas roscables para nivelación
Mantenimiento y limpieza	Paño suave y húmedo, secar cuidadosamente
Precauciones	No usar sustancias cáusticas ni limpiadores abrasivos
Uso previsto	Almacenamiento de botellas de vino

Preguntas frecuentes - 601161 BARTSCHER

¿Cómo montar el estante para vino Bartscher 601161?

Ensamble cada pilar atornillando las dos partes. Fije los conos de plástico en las ranuras de los pilares a la altura deseada. Luego deslice cada estante sobre los pilares desde arriba y presione firmemente para que se encaje en los conos. Repita para los estantes siguientes. Ajuste la altura de las patas para nivelar la estantería.

¿Cuál es la capacidad de carga de este estante?

El estante puede contener aproximadamente 100 a 130 botellas de vino. Cada estante tiene 9 canales para guardar las botellas individualmente.

¿Cuáles son los materiales utilizados?

El estante está fabricado en acero cromado, lo que le confiere robustez y resistencia a la corrosión. Los conos de ensamblaje son de plástico.

¿Los estantes son ajustables en altura?

Sí, los 5 estantes son ajustables en altura. Puede colocar los conos de plástico en diferentes niveles en las ranuras de los pilares para adaptar el espacio.

¿Cómo limpiar el estante?

Use un paño suave y húmedo para limpiar las superficies. Seque cuidadosamente después de la limpieza. Evite productos cáusticos o abrasivos que puedan dañar el recubrimiento cromado.

¿Cuáles son las dimensiones exactas del estante?

Las dimensiones son: ancho 900 mm, profundidad 350 mm, altura 1390 mm.

¿Cuántas botellas puedo almacenar por estante?

Cada estante tiene 9 canales para botellas, lo que permite guardar hasta 9 botellas por estante, es decir, un total de aproximadamente 45 botellas si se usan todos los estantes. Sin embargo, la capacidad total se estima entre 100 y 130 botellas según la disposición.

¿El montaje requiere herramientas especiales?

No, el montaje se realiza por encaje. Un mazo de goma puede facilitar el encaje de los estantes, pero no es indispensable.

¿Qué hacer si los pilares no encajan fácilmente?

Verifique que las dos partes roscadas del pilar estén correctamente alineadas y atornilladas. Si es necesario, desatornille y vuelva a atornillar asegurándose de que la conexión esté bien colocada.

¿Cómo nivelar el estante en un suelo irregular?

Use las 4 patas niveladoras ubicadas debajo de los pilares. Atornille o desatornille cada pata para ajustar la altura y estabilizar la estantería.

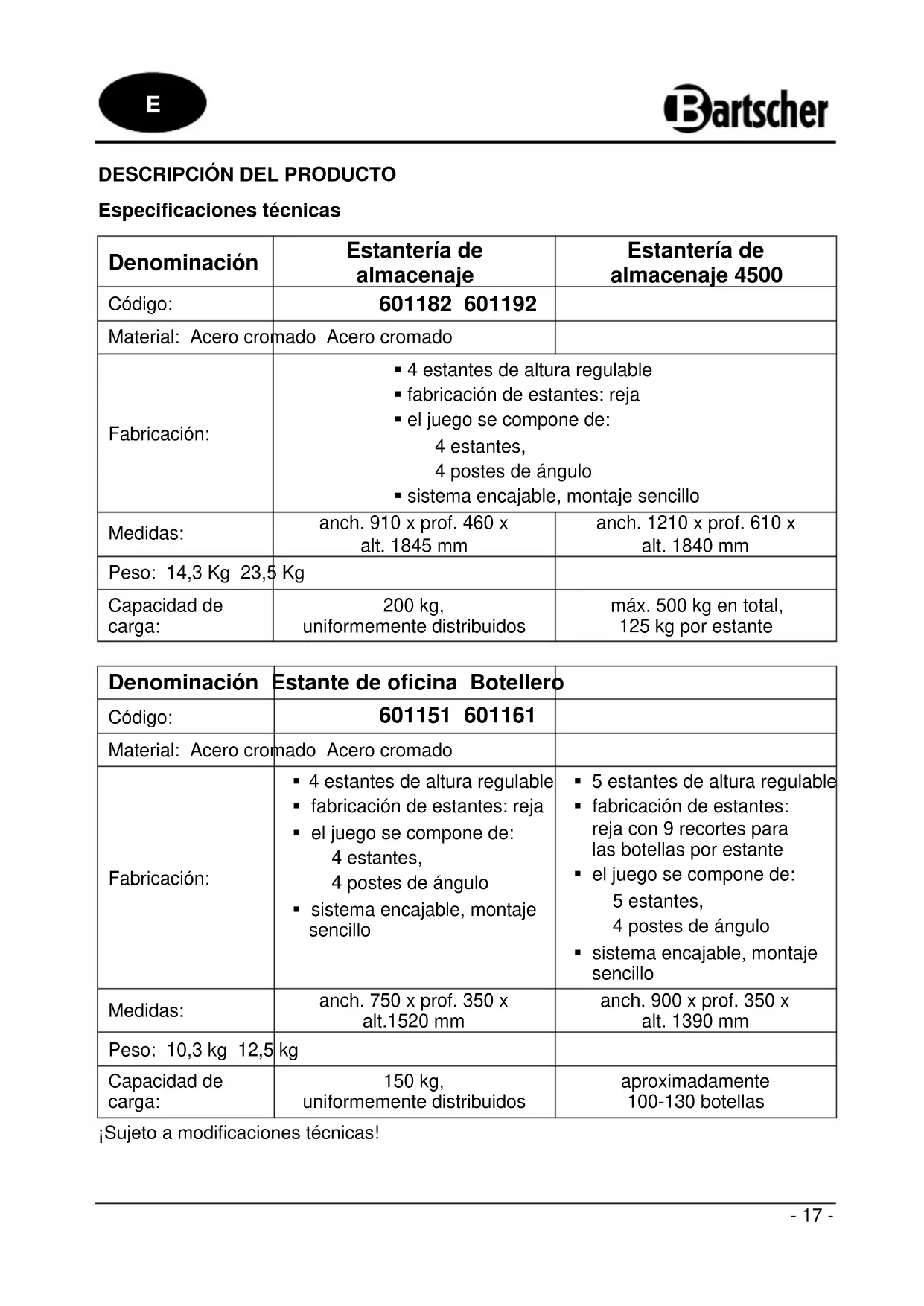

MANUAL DE USUARIO 601161 BARTSCHER

Denominación	Estantería de almacenaje	Estantería de almacenaje 4500
Código:	601182 601192
Material: Acero cromado	Acero cromado
Fabricación:	4 estantes de alta regulablefabricación de estantes: rejael juego se compone de:4 estantes,4 postes de ángulo●systema encajable, montaje sencillo
Medidas:	anch. 910 x prof. 460 xalt. 1845 mm	anch. 1210 x prof. 610 xalt. 1840 mm
Peso: 14,3 Kg 23,5 Kg
Capacidad decarga:	200 kg,uniformamente distribuidos	máx. 500 kg en total,125 kg por esta

Denominación	Estante de oficina Botellero
Código:	601151 601161
Material: Acero cromado	Acero cromado
Fabricación:	4 estantes de alta regulable fabricación de estantes: reja el juego se compone de: 4 estantes, 4 postes de ángulo sistema encajable, montaje sencillo	5 estantes de alta regulable fabricación de estantes: reja con 9 recortes para las botellas por esta el juego se compone de: 5 estantes, 4 postes de ángulo sistema encajable, montaje sencillo
Medidas:	anch. 750 x prof. 350 x alt.1520 mm	anch. 900 x prof. 350 x alt. 1390 mm
Peso: 10,3 kg 12,5 kg
Capacidad de cargo:	150 kg, uniformamente distribuidos	aproximamente 100-130 botellas

Sujeto a Modificationséticas!

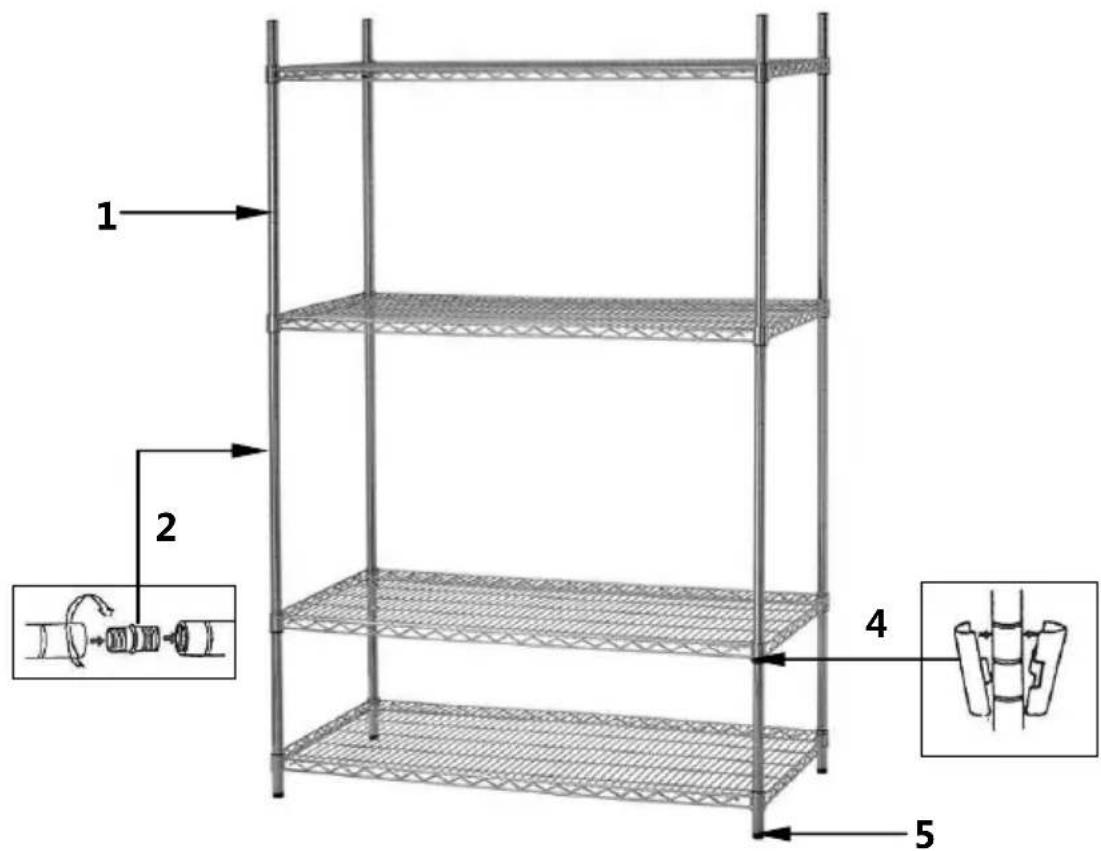

Especialización de piezas / contenido de la entrega

estantes (4)

Cólico: 601151/601182/601192

estante (5)
Códio: 601161
cada uno con 9 recortes
para las botellas

1 Poste de angulo (4)
2 Pieza de unión para los elementos del poste de ángulo (4)
3 Estante (4 o 5)
4 Pestillos de plástico (16 lo 20)
5 Patas para regular la alta (nivelar) de la estantería (4)

MONTAJE

Montaje de los postes

1) Los quatre postes constan de dos partes que deben unirse a工程技术 de las piezas de unión con una roscay y deben atornillarse a una de las dos partes del poste.

La parte superior del poste tiene una tapa de plástico, y la parte interior del poste cuenta con un elemento de ajuste de la alta.

Una las dos partes del poste girando en la direccion de las agujas del reloj. Si las dos partes del poste no encajan con calidad, compruebe si las dos partes de la rosca se han montado correctamente.

Fijación del estante

2) En primer lugar, haga el montaje del estante interior, encajándolo en los postes de ángulo.

Se recomienda fjar el estante interior a la alta no superior a 15 cm por encima del suelo.

A la alta deseada, encaje los pestillos conicos de plastico en las ranuras situadas en los postes de manera que el extremo más fino del pestillo se dirija hacía arrivá y el extremo más grueso hacía abajo.

3) Incline ligeramente el estante a un lugar y deslice las partes superiores de los quatre postes (con tapas de plástico) por los orificios situados en las esquinas del estante hasta los pestillos de plástico.

4) Coloque la estantería en posición vertical. Presione fuertamente las esquinas del estante con el fin de comprobar su fijación correcta en los pestillos de plástico.

Continuar el montaje

5) Coloque 4 pestillos de plástico a la alta deseada para colocar el siguientes estado. Deslice el estante desde arriba por los postes hasta encajar con los pestillos de plástico y vuelva a presionar fuertamente.
6) Repita el paso 5) con los siguientes estantes.
7) Con el fin de regular la alta (nivelar) de la estantería, atornille o destornille las patas de la parte interior de los postes.

Ahora la estantería está montada Completely.

Indicación: para facilitar el montaje, utilise un martillo de goma.

Limpieza

• Limpie la estantería con frecuenci, utilizing un paño suave y humedo. Para finalizar,cede que se seque porcomplete.

JATENCION!

Nunca utilise detergentes fuertes o abrasivos que pueda darar la superficie cromada de la estantería.

Nunca aplique produits de limpeza abrasivos ou corrosivos que possam danificar a superficie cromada da estante.
