Tipo de producto	Estante metálico
Marca	Bartscher
Modelo	601182
Material	Acero cromado
Dimensiones (L x P x A)	910 x 460 x 1845 mm
Peso	14,3 kg
Capacidad de carga total	200 kg (reparto uniforme)
Número de bandejas	4
Tipo de bandeja	Rejilla metálica
Ajuste en altura de las bandejas	Sí (sistema de enchufe con conos de plástico)
Sistema de montaje	Enchufe simple, montaje sin herramientas
Patas ajustables	Sí, para nivelación (4 patas)
Accesorios incluidos	4 bandejas, 4 pilares de esquina, 16 conos de plástico, 4 patas
Uso recomendado	Estantería de economato, oficina, vino
Limpieza	Paño suave y húmedo, secar cuidadosamente
Productos de limpieza prohibidos	Productos cáusticos o limpiadores abrasivos
Piezas de repuesto disponibles	Bandejas, pilares, conos, patas (referencias en el manual)
Montaje	Simple, insertando los conos y encajando las bandejas
Color	Cromado (acero cromado)
Reparabilidad	Piezas reemplazables individualmente

Preguntas frecuentes - 601182 BARTSCHER

¿Cómo montar el estante Bartscher 601182?

Monte primero los cuatro pilares atornillando las dos partes de cada pilar. Inserte los conos de plástico en las ranuras de los pilares a la altura deseada (extremo cónico hacia arriba). Incline la bandeja, pase los pilares por los orificios, luego enderece y presione firmemente para encajar la bandeja sobre los conos. Repita para cada bandeja. Use un mazo de goma si es necesario. Ajuste las patas para nivelar el conjunto.

¿Cuál es la capacidad de carga máxima del estante?

La capacidad de carga total es de 200 kg con un reparto uniforme en las cuatro bandejas.

¿Cómo ajustar la altura de las bandejas?

Las bandejas son ajustables en altura gracias al sistema de enchufe. Mueva los conos de plástico en las ranuras de los pilares a la altura deseada, luego encaje la bandeja sobre ellos presionando firmemente.

¿De qué material está fabricado el estante?

El estante es de acero cromado, lo que le confiere robustez y resistencia a la corrosión.

¿Cómo limpiar el estante Bartscher?

Limpie regularmente con un paño suave y húmedo, luego seque cuidadosamente. No use nunca productos cáusticos ni limpiadores abrasivos que puedan dañar la superficie cromada.

¿Qué productos de limpieza debo evitar?

Evite las sustancias cáusticas y los limpiadores abrasivos (ej. polvo para fregar, lejía) ya que alteran el cromado.

¿Cuántas bandejas se suministran con el modelo 601182?

El kit incluye 4 bandejas de rejilla metálica, así como 4 pilares de esquina y los accesorios de montaje.

¿Es estable el estante sobre un suelo irregular?

Sí, gracias a las patas ajustables situadas en la base de cada pilar. Puede atornillar o desatornillar cada pata para nivelar el estante sobre cualquier superficie.

¿Puedo comprar bandejas adicionales para ampliar el estante?

Sí, hay bandejas de repuesto disponibles. Consulte la lista de piezas en el manual para encontrar la referencia adecuada (ej. para el modelo 601161, 9 canales para botellas).

¿Qué accesorios están incluidos en el kit?

El kit contiene: 4 bandejas, 4 pilares de esquina (en dos partes cada uno), 16 conos de montaje de plástico y 4 patas ajustables.

MANUAL DE USUARIO 601182 BARTSCHER

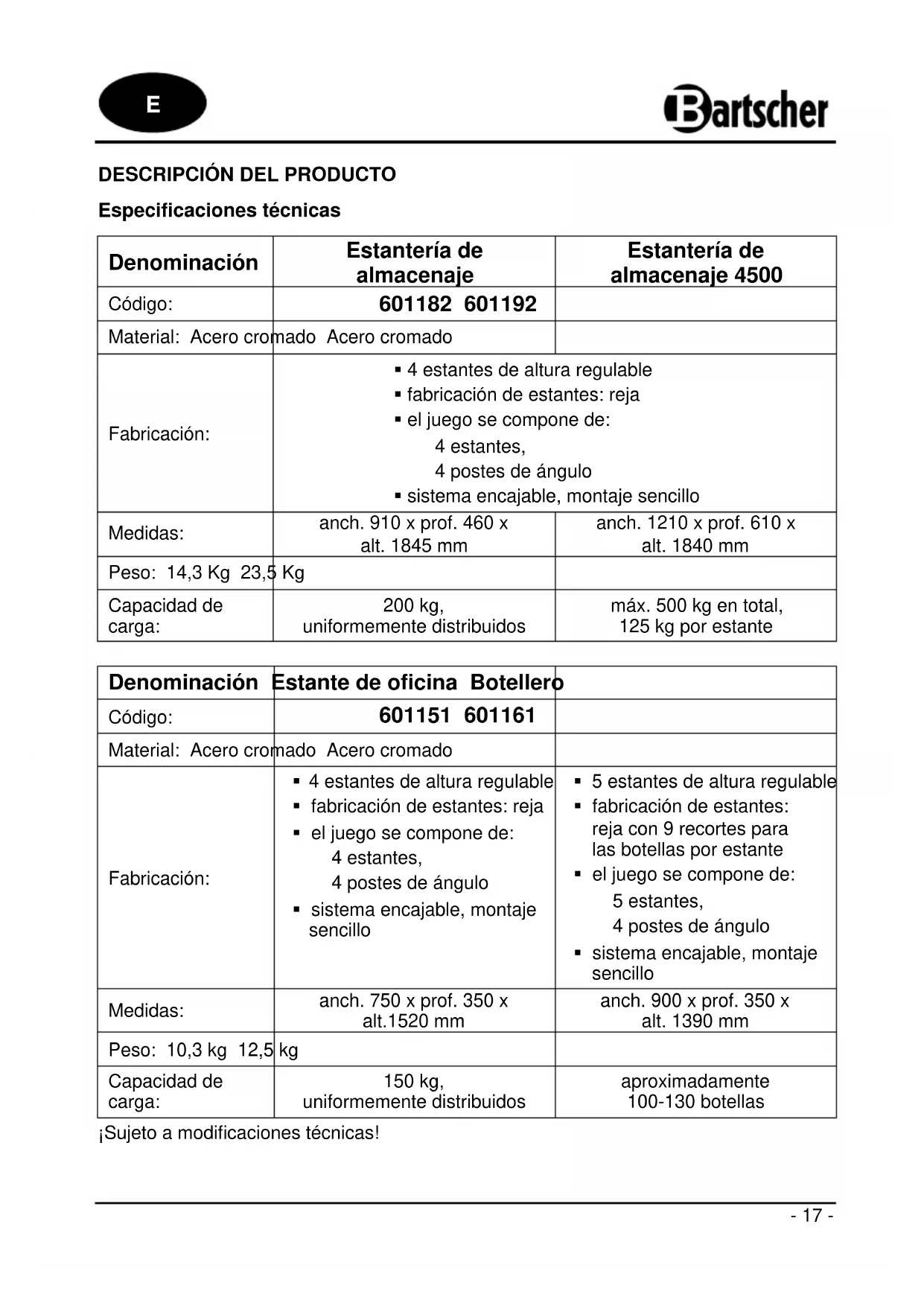

DESCRIPCIÓN DEL PRODUCTO

Especificaciones técnicas

Denominación	Estantería de almacenaje	Estantería de almacenaje 4500
Código:	601182 601192
Material: Acero cromado	Acero cromado
Fabricación:	▪ 4 estantes de altura regulable▪ fabricación de estantes: reja▪ el juego se compone de:4 estantes,4 postes de ángulo▪ sistema encajable, montaje sencillo
Medidas:	anch. 910 x prof. 460 x alt. 1845 mm	anch. 1210 x prof. 610 x alt. 1840 mm
Peso: 14,3 Kg 23,5 Kg
Capacidad de carga:	200 kg,uniformemente distribuidos	máx. 500 kg en total,125 kg por estante

Denominación	Estante de oficina Botellero
Código:	601151 601161
Material: Acero cromado	Acero cromado
Fabricación:	4 estantes de altura regulablefabricación de estantes: rejael juego se compone de:4 estantes,4 postes de ángulosistema encajable, montaje sencillo	5 estantes de altura regulablefabricación de estantes:reja con 9 recortes para las botellas por estanteel juego se compone de:5 estantes,4 postes de ángulosistema encajable, montaje sencillo
Medidas:	anch. 750 x prof. 350 x alt.1520 mm	anch. 900 x prof. 350 x alt. 1390 mm
Peso: 10,3 kg 12,5 kg
Capacidad de carga:	150 kg,uniformemente distribuidos	aproximadamente100-130 botellas

¡Sujeto a modificaciones técnicas!

Especificación de piezas / contenido de la entrega

1 2 4 5

estante (5)
Código: 601161
cada uno con 9 recortes
para las botellas

1 Poste de ángulo (4)
2 Pieza de unión para los elementos del poste de ángulo (4)
3 Estante (4 o 5)
4 Pestillos de plástico (16 lo 20)
5 Patas para regular la altura (nivelar) de la estantería (4)

MONTAJE

Montaje de los postes

1) Los cuatro postes constan de dos partes que deben unirse a través de las piezas de unión con una rosca y deben atornillarse a una de las dos partes del poste.

La parte superior del poste tiene una tapa de plástico, y la parte interior del poste cuenta con un elemento de ajuste de la altura.

Una las dos partes del poste girando en la dirección de las agujas del reloj. Si las dos partes del poste no encajan con facilidad, compruebe si las dos partes de la rosca se han montado correctamente.

Fijación del estante

2) En primer lugar, haga el montaje del estante interior, encajándolo en los postes de ángulo.

Se recomienda fijar el estante interior a la altura no superior a 15 cm por encima del suelo.

A la altura deseada, encaje los pestillos cónicos de plástico en las ranuras situadas en los postes de manera que el extremo más fino del pestillo se dirija hacia arriva y el extremo más grueso hacia abajo.

3) Incline ligeramente el estante a un lado y deslice las partes superiores de los cuatro postes (con tapas de plástico) por los orificios situados en las esquinas del estante hasta los pestillos de plástico.

4) Coloque la estantería en posición vertical. Presione fuertemente las esquinas del estante con el fin de comprobar su fijación correcta en los pestillos de plástico.

Continuar el montaje

5) Coloque 4 pestillos de plástico a la altura deseada para colocar el siguiente estante. Deslice el estante desde arriba por los postes hasta encajar con los pestillos de plástico y vuelva a presionar fuertemente.
6) Repita el paso 5) con los siguientes estantes.
7) Con el fin de regular la altura (nivelar) de la estantería, atornille o destornille las patas de la parte interior de los postes.

Ahora la estantería está montada completamente.

Indicación: para facilitar el montaje, utilice un martillo de goma.

Limpieza

- Limpie la estantería con frecuenci, utilizando un paño suave y húmedo. Para finalizar, deje que se seque por completo.

¡ATENCIÓN!

Nunca utilice detergentes fuertes o abrasivos que puedan dañar la superficie cromada de la estantería.

Bartscher GmbH

Alemania Fax: [phone]

N.º de ref.: 601151/601182/601192

A estante está montada.
