Tipo de produto	Prateleira metálica
Marca	Bartscher
Modelo	601182
Material	Aço cromado
Dimensões (L x P x A)	910 x 460 x 1845 mm
Peso	14,3 kg
Capacidade de carga total	200 kg (distribuição uniforme)
Número de prateleiras	4
Tipo de prateleira	Grade metálica
Ajuste de altura das prateleiras	Sim (sistema de encaixe com cones de plástico)
Sistema de montagem	Encaixe simples, montagem sem ferramentas
Pés ajustáveis	Sim, para nivelamento (4 pés)
Acessórios incluídos	4 prateleiras, 4 pilares de canto, 16 cones de plástico, 4 pés
Uso recomendado	Estante de despensa, escritório, vinho
Limpeza	Pano macio e úmido, secar cuidadosamente
Produtos de limpeza proibidos	Produtos cáusticos ou limpadores abrasivos
Peças de reposição disponíveis	Prateleiras, pilares, cones, pés (referências no manual)
Montagem	Simples, encaixe dos cones e encaixe das prateleiras
Cor	Cromado (aço cromado)
Capacidade de reparo	Peças substituíveis individualmente

Perguntas frequentes - 601182 BARTSCHER

Como montar a prateleira Bartscher 601182?

Monte primeiro os quatro pilares aparafusando as duas partes de cada pilar. Insira os cones de plástico nas ranhuras dos pilares na altura desejada (extremidade afilada para cima). Incline a prateleira, passe os pilares pelos orifícios, depois endireite e pressione firmemente para encaixar a prateleira nos cones. Repita para cada prateleira. Use um martelo de borracha se necessário. Ajuste os pés para nivelar o conjunto.

Qual é a capacidade de carga máxima da prateleira?

A capacidade de carga total é de 200 kg com distribuição uniforme nas quatro prateleiras.

Como ajustar a altura das prateleiras?

As prateleiras são ajustáveis em altura graças ao sistema de encaixe. Mova os cones de plástico nas ranhuras dos pilares para a altura desejada, depois encaixe a prateleira por cima pressionando firmemente.

De que material é feita a prateleira?

A prateleira é em aço cromado, o que lhe confere robustez e resistência à corrosão.

Como limpar a prateleira Bartscher?

Limpe regularmente com um pano macio e úmido, depois seque cuidadosamente. Nunca use produtos cáusticos ou limpadores abrasivos que possam danificar a superfície cromada.

Quais produtos de limpeza devo evitar?

Evite substâncias cáusticas e limpadores abrasivos (ex. pó de esfregar, água sanitária) pois eles danificam o cromado.

Quantas prateleiras são fornecidas com o modelo 601182?

O kit inclui 4 prateleiras em grade metálica, além de 4 pilares de canto e os acessórios de montagem.

A prateleira é estável em um piso irregular?

Sim, graças aos pés ajustáveis localizados na base de cada pilar. Você pode apertar ou soltar cada pé para nivelar a prateleira em qualquer superfície.

Posso comprar prateleiras adicionais para ampliar a prateleira?

Sim, prateleiras de reposição estão disponíveis. Consulte a lista de peças no manual para encontrar a referência adequada (ex. para o modelo 601161, 9 canais para garrafas).

Quais acessórios estão incluídos no kit?

O kit contém: 4 prateleiras, 4 pilares de canto (em duas partes cada), 16 cones de montagem em plástico e 4 pés ajustáveis.

MANUAL DE UTILIZADOR 601182 BARTSCHER

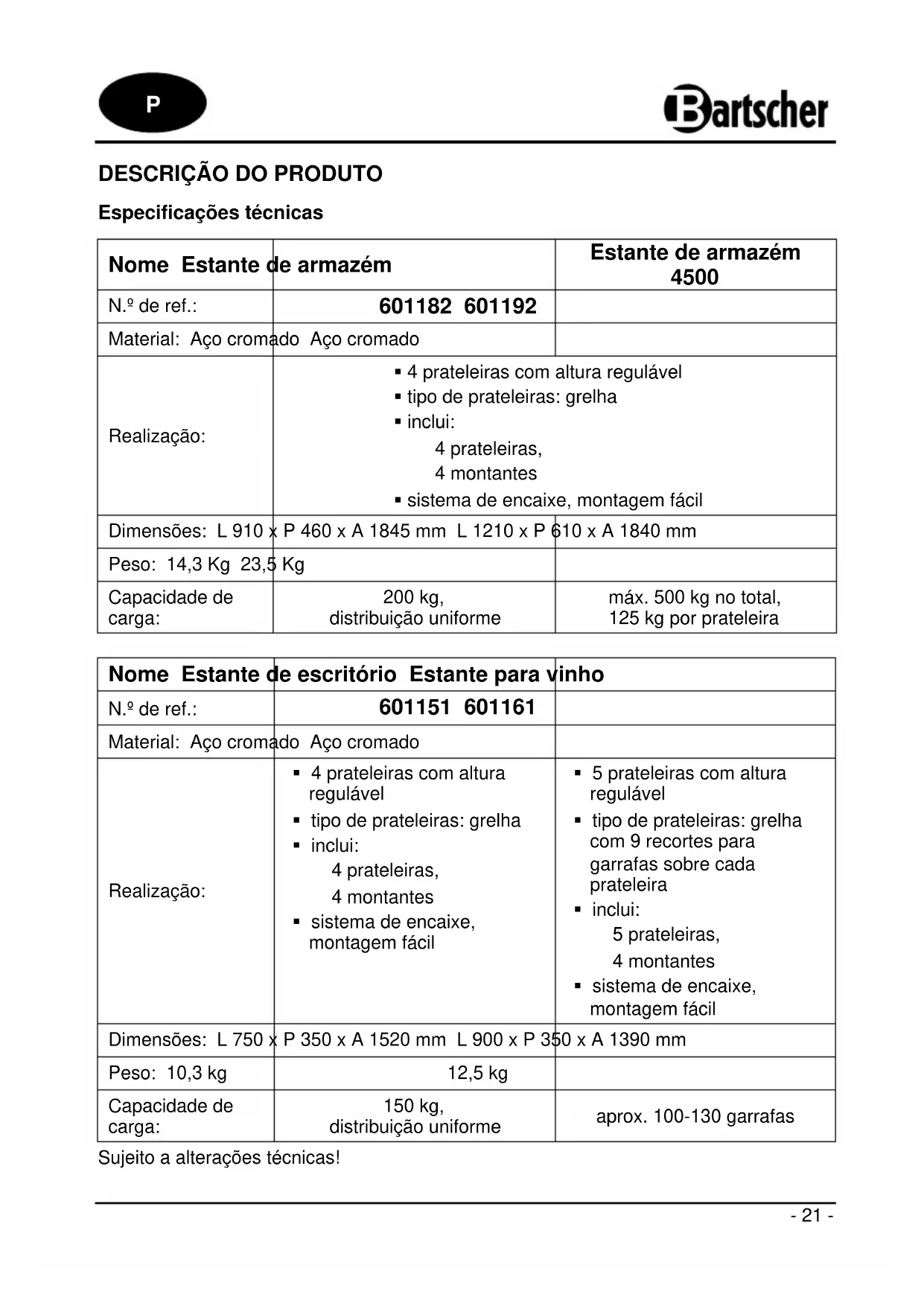

DESCRIÇÃO DO PRODUTO

Especificações técnicas

Nome Estante de armazém		Estante de armazém 4500
N.° de ref.:	601182 601192
Material: Aço cromado Aço cromado
Realização:	4 prateleiras com altura reguláveltipo de prateleiras: grelhainclui:4 prateleiras,4 montantessistema de encaixe, montagem fácil
Dimensões: L 910 x P 460 x A 1845 mm L 1210 x P 610 x A 1840 mm
Peso: 14,3 Kg 23,5 Kg
Capacidade de carga:	200 kg,distribuição uniforme	máx. 500 kg no total,125 kg por prateleira

Nome Estante de escritório Estante para vinho
N.º de ref.:	601151 601161
Material: Aço cromado	Aço cromado
Realização:	4 prateleiras com altura reguláveltipo de prateleiras: grelhainclui:4 prateleiras,4 montantessistema de encaixe,montagem fácil	5 prateleiras com altura reguláveltipo de prateleiras: grelha com 9 recortes para garrafas sobre cada prateleirainclui:5 prateleiras,4 montantessistema de encaixe,montagem fácil
Dimensões: L 750 x P 350 x A 1520 mm L 900 x P 350 x A 1390 mm
Peso: 10,3 kg	12,5 kg
Capacidade de carga:	150 kg,distribuição uniforme	aprox. 100-130 garrafas

Sujeito a alterações técnicas!

Lista de peças / âmbito de entrega

1 2 3 4 5

Prateleiras (5)
N.º de ref.: 601161
Cada uma com 9 recortes
para garrafas

1 Montante (4)
2 Ligação para os elementos do montante (4)
3 Prateleira (4 ou 5)
4 Fecho de plástico (16 ou 20)
5 Pés da estante com altura regulável (nivelamento) (4)

MONTAGEM

Fixação dos montantes

1) Todos os montantes são formados por duas partes e devem ser juntos com as ligações com rosca que foram aparafusadas a uma das duas partes do montante. A parte superior do montante está equipada com uma peça de plástico em cima, a parte de baixo permite regular a altura junto do chão.

Aperte ambas as partes do montante uma à outra no sentido dos ponteiros do relógio. Se não for possível ligar ambas as partes do montante, verifique se ambas as roscas foram devidamente encaixadas.

Fixação da prateleira

2) Monte como primeira a prateleira de baixo. Recomenda-se fixar a prateleira de baixo a uma altura não superior a 15 cm do chão.

Fecha os fechos cónicos de plástico sobre as cavidades nos montantes, de modo a que a ponta mais estreita dos fechos esteja direcionada para cima, a ponta mais larga direcionada para baixo.

3) Incline a prateleira ligeiramente para o lado e insira as partes superiores dos quatro montantes (com os tempões de plástico) pelas aberturas nos cantos das prateleiras, até aos fechos de plástico.

4) Posicione a estante verticalmente. Pressione a prateleira com força nos cantos, para se certificar de que a prateleira foi bem inserida nos fechos.

5) Monte sobre a altura desejada 4 fechos de plástico para a seguinte prateleira. Deslize a prateleira por cima sobre os montantes até aos fechos de plástico e aperte com força.
6) Repita o passo 5) no caso das seguintes prateleiras.
7) Para igualar a altura (nivelar) da estante, aperte ou desaperte os pés nas partes de baixo dos montantes.

Nota: pode usar um martelo de borracha para facilitar a montagem.

Limpeza

- Limpe a estante regularmente com um pano macio e húmido, no final seque bem.

CUIDADO!

Nunca aplique produtos de limpeza abrasivos ou corrosivos que possam danificar a superfície cromada da estante.
