INSTRUKCJA OBSŁUGI 601182 BARTSCHER

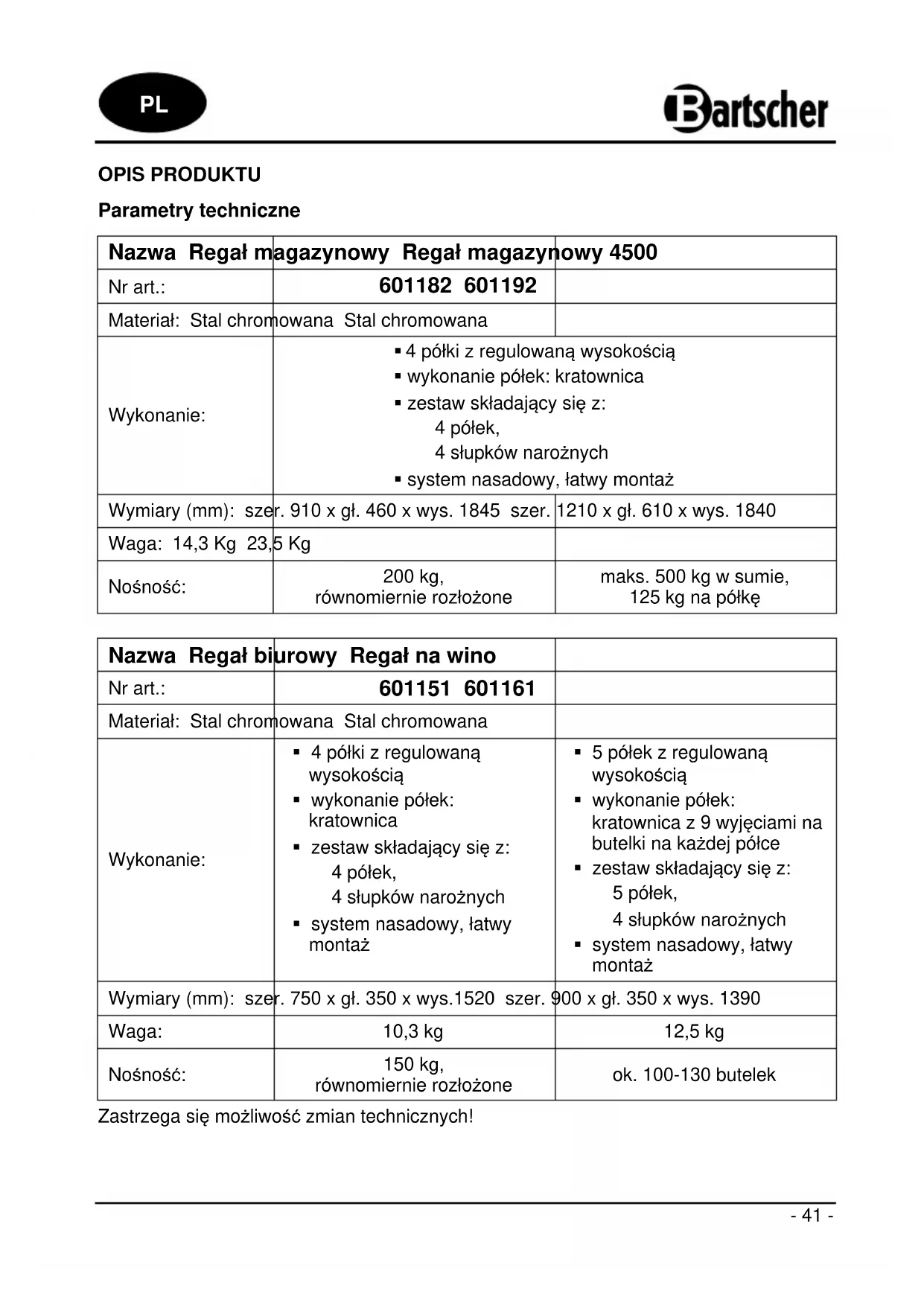

Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Almanya Fax: +49 (0) 5258 971-120- 41 - OPIS PRODUKTU Parametry techniczne Nazwa Regał magazynowy Regał magazynowy 4500 Nr art.:
Materiał: Stal chromowana Stal chromowana Wykonanie: 4 półki z regulowaną wysokością wykonanie półek: kratownica zestaw składający się z: 4 półek, 4 słupków narożnych system nasadowy, łatwy montaż Wymiary (mm): szer. 910 x gł. 460 x wys. 1845 szer. 1210 x gł. 610 x wys. 1840
Waga: 14,3 Kg 23,5 Kg Nośność: 200 kg, równomiernie rozłożone maks. 500 kg w sumie, 125 kg na półkę Nazwa Regał biurowy Regał na wino Nr art.:
Materiał: Stal chromowana Stal chromowana Wykonanie: 4 półki z regulowaną wysokością wykonanie półek: kratownica zestaw składający się z: 4 półek, 4 słupków narożnych system nasadowy, łatwy montaż 5 półek z regulowaną wysokością wykonanie półek: kratownica z 9 wyjęciami na butelki na każdej półce zestaw składający się z: 5 półek, 4 słupków narożnych system nasadowy, łatwy montaż Wymiary (mm): szer. 750 x gł. 350 x wys.1520 szer. 900 x gł. 350 x wys. 1390 Waga: 10,3 kg 12,5 kg Nośność: 150 kg, równomiernie rozłożone ok. 100-130 butelek Zastrzega się możliwość zmian technicznych! PL- 42 - Lista części / zakres dostawy
Złączka do elementów słupka narożnego (4)
Zatrzaski plastikowe (16 lub 20)
Nóżki do wyrównania wysokości (niwelowania) regału (4)
Półki (5) Nr art.: 601161 Każda z 9 wyjęciami na butelki
MONTAŻ Montaż słupków
1) Wszystkie cztery słupki składają się z dwóch części i należy je skręcić ze sobą za
pomocą złączek z gwintem, które przykręcone są do jednej z dwóch części słupka. Górna część słupka posiada u góry plastikową nakładkę, część dolna słupka posiada na spodzie możliwość wyrównania wysokości. Obydwie części słupka skręcić ze sobą zgodnie z kierunkiem ruchu wskazówek zegara. Jeżeli obie części słupka nie dają się łatwo połączyć, sprawdzić, czy prawidłowo zostały złożone obie części gwintu.
2) Jako pierwszą zamontować do słupków narożnych
dolną półkę. Zalecamy przymocowanie półki dolnej nie wyżej niż 15 cm nad podłogą. Na żądanej wysokości zatrzasnąć stożkowe zatrzaski plastikowe w rowkach na słupkach w taki sposób, aby węższa końcówka zatrzasków skierowana była do góry,a grubsza końcówka skierowana była na dół.
3) Pólkę przechylić delikatnie na bok i wsunąć górne
części czterech słupków (z plastikowymi zaślepkami) przez otwory w narożach półki aż do plastikowych zatrzasków.
4) Ustawić regał pionowo. Nacisnąć mocno
półkę w jej narożach, aby upewnić się, że półka jest mocno ułożona na plastikowych zatrzaskach.- 44 - Dalszy montaż
5) Przymocować na żądanej wysokości 4 plastikowe
zatrzaski na następną półkę. Półkę zsunąć od góry po słupkach na plastikowe zatrzaski i ponownie mocną ją nacisnąć.
6) Powtórzyć krok 5) przy kolejnych półkach.
7) W celu wyrównania wysokości (niwelowania)
regału wkręcać lub wykręcać nóżki w dolnych częściach słupków.
Regał jest teraz całkowicie złożony. Wskazówka: montaż może ułatwić użycie gumowego młotka.
- Regał należy czyścić regularnie przy zastosowaniu miękkiej, wilgotnej ściereczki, na koniec regał dokładnie wytrzeć. OSTROŻNIE! Nigdy nie stosować żrących lub szorujących środków czyszczących, które mogłyby uszkodzić chromowaną powierzchnię regału.
