TT1600 - Taşıma arabası BARTSCHER - Ücretsiz kullanım kılavuzu

Ürün tipi	Tepsi taşıma/depolama arabası
Marka	Bartscher
Model	TT1600
Ürün numarası	300083
Malzeme	Krom-nikel çelik
Boyutlar (U x G x Y)	925 x 620 x 1700 mm
Ağırlık	38,0 kg
Maksimum toplam yük	48 kg
Ray başına önerilen yük	3,0 kg
Ray sayısı	16 (2 x 8)
Ray ölçüleri	500 x 360 mm
Tepsi uyumluluğu	GN 1/1 kapları veya kantin standart tepsileri 443 x 343 mm
Ray aralığı	145 mm
Tekerlek tipi	4 adet döner tekerlek, ∅125 mm, kauçuk lastik
Frenli tekerlekler	2 (çapraz monte)
Tutamak	Kolay depolama için bir tarafta
Üst raf	Korkuluklu, U 775 x G 530 x Y 150 mm
Alt raf	Dahil
Bakım ve temizlik	Yumuşak ve nemli bez, aşındırıcı ürünler yok
Güvenlik	Arabayı kilitlemek için tekerlek frenleri
Montaj	Montaj gerektirir, Allen anahtarı verilir
Üretim ülkesi	Almanya (Bartscher GmbH)

Sık sorulan sorular - TT1600 BARTSCHER

TT1600 arabası nasıl monte edilir?

Montaj kılavuzda detaylı olarak açıklanmıştır. Öncelikle üst rafı korkulukla birlikte açık duvara 2 adet M8x50 vida ile sabitleyin. Yan duvarları yuvalara yerleştirin ve M8x40 vidalarla vidalayın. Alt rafı ekleyin ve tekerlekleri dayamalarla sabitleyin. Verilen Allen anahtarını kullanın.

Arabanın maksimum yükü nedir?

Maksimum toplam yük 48 kg'dır. Ray başına önerilen yük 3,0 kg'dır.

Hangi tür tepsileri kullanabilirim?

Araba, GN 1/1 kapları (standart boyutlar) veya 443 x 343 mm boyutlarındaki kantin standart tepsileri ile uyumludur.

Araba nasıl temizlenir?

Yumuşak ve nemli bir bez kullanın. Krom-nikel çelik yüzeyleri çizebilecek sert veya aşındırıcı temizlik ürünleri asla kullanmayın.

Arabanın kaç rayı vardır?

Toplam 16 adet ray vardır, 2 sıra halinde 8'er adet düzenlenmiştir, 16 tepsiye kadar depolama sağlar.

Tekerlekler nasıl kilitlenir?

Dört döner tekerlekten ikisi fren ile donatılmıştır. Çapraz olarak konumlandırılmaları önerilir. Kilitlemek için her tekerlekteki fren kolunu aşağı indirin.

Rayların ölçüleri nelerdir?

Her bir ray 500 x 360 mm ölçülerindedir ve aralarında 145 mm boşluk vardır.

Araba monte edilmiş olarak mı gelir?

Hayır, araba kit halinde teslim edilir ve montaj gerektirir. Tüm parçalar ve Allen anahtarı verilir. Kılavuzdaki talimatları izleyin.

Boş arabanın ağırlığı nedir?

Araba 38,0 kg ağırlığındadır.

Arabayı her iki taraftan da kullanabilir miyim?

Evet, araba her iki taraftan da yüklenebilir. Taşımak için yan duvardaki tutamağı kullanın.

KULLANIM KILAVUZU TT1600 BARTSCHER

Tepsi taşıma/ toplama arabası

Wozek na tace/naczynia

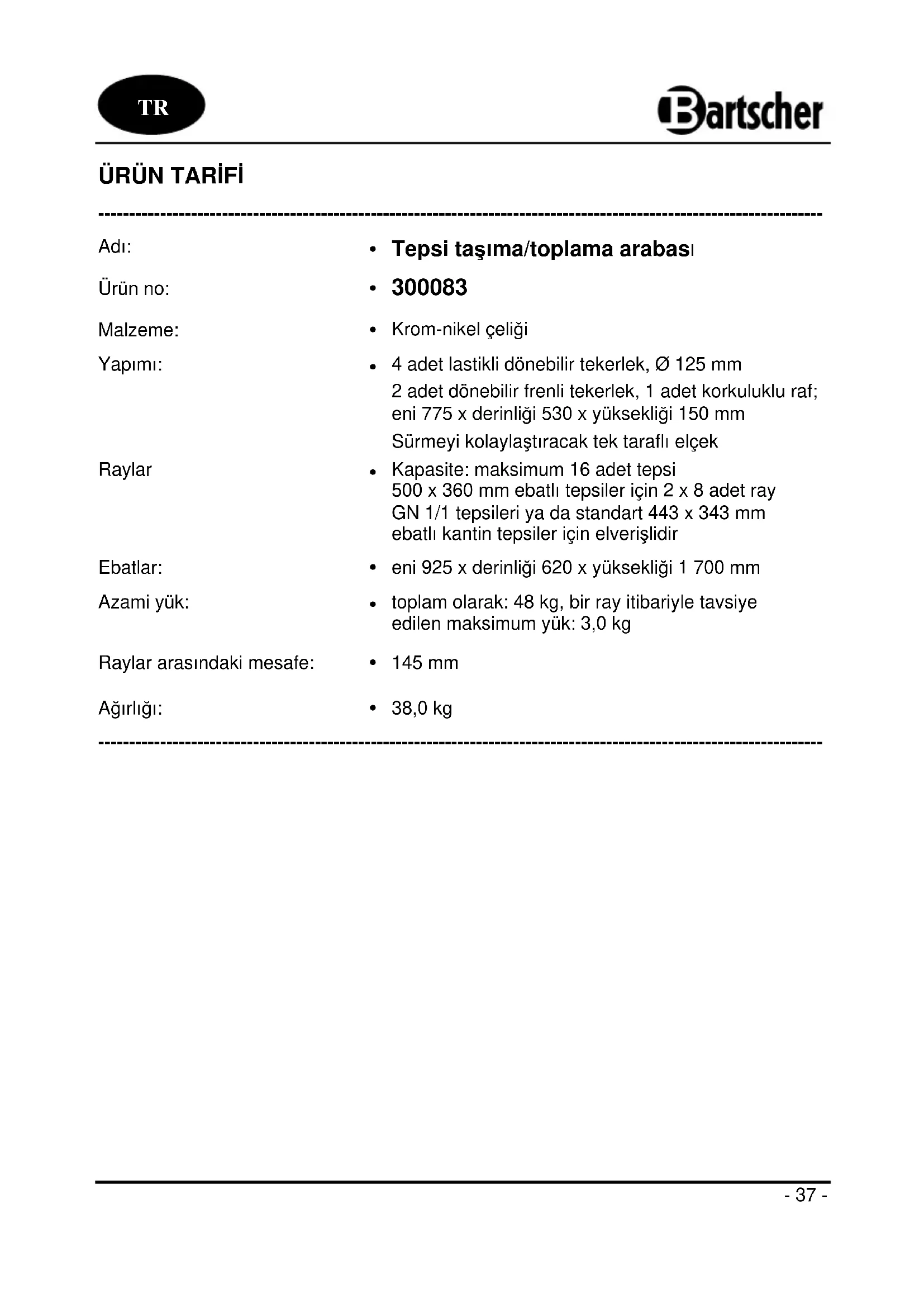

Adı:	Tepsi taşıma/toplama arabası
Ürün no:	300083
Malzeme:	Krom-nikel çeliği
Yapımı:	4 adet lastikli dönebilir tekerlek, ∅ 125 mm2 adet dönebilir frenli tekerlek, 1 adet korkuluklu raf;eni 775 x derinliği 530 x yüksekliği 150 mmSürmeyi kolaylaştıracak tek taraflı elçek
Raylar	Kapasite: maksimum 16 adet tepsi500 x 360 mm ebatlı tepsiler için 2 x 8 adet rayGN 1/1 tepsileri ya da standart 443 x 343 mmebatlı kantin tepsiler için elverişlidir
Ebatlar:	eni 925 x derinliği 620 x yüksekliği 1 700 mm
Azami yük:	toplam olarak: 48 kg, bir ray itibariyle tavsiyeedilen maksimum yük: 3,0 kg
Raylar arasındaki mesafe:	145 mm
Ağırlığı:	38,0 kg

Teslimat kapsamı/teknik tarif

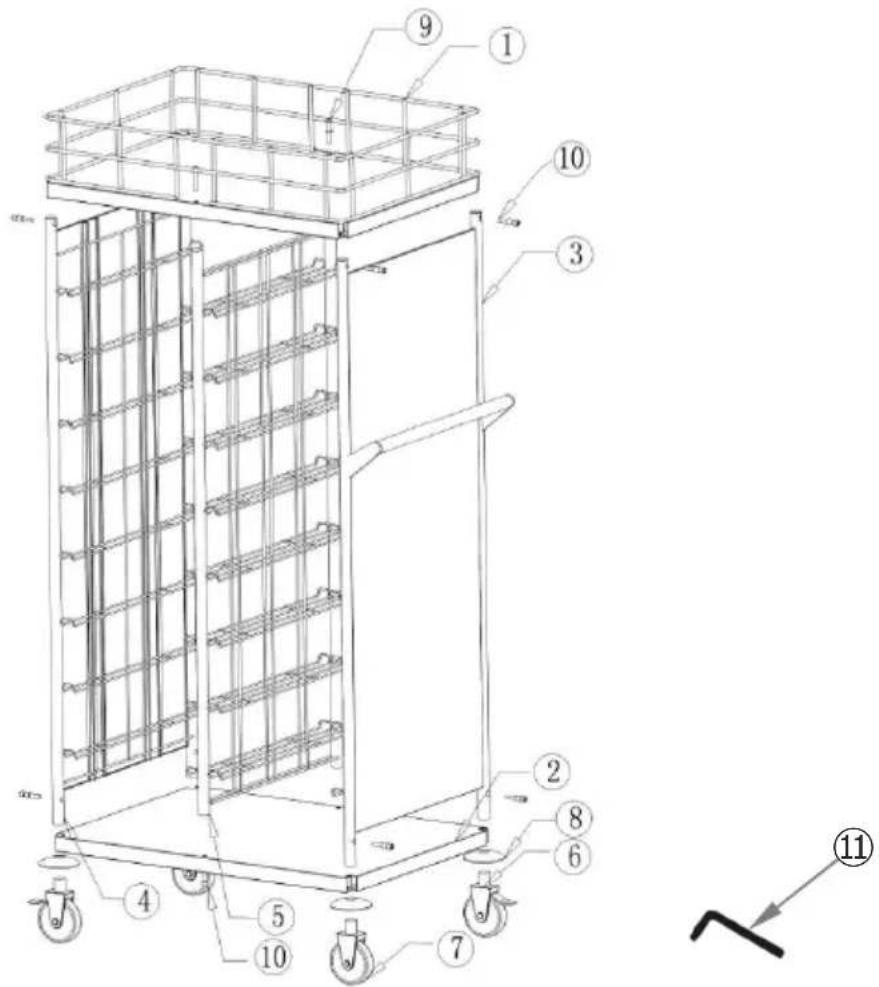

1	1 x korkuluklu üst raf	7	2 x frensiz dönebilir tekerlek,∅ 125 mm
2	1 x alt raf	8	4 x dönebilir tekerlekler için tampon
3	1 x tutacak ve monte edilmiş tepsi rayları techizli yan taraf	9	2 x M8x50 vidası
4	1 x tepsi rayları techizli yan taraf	10	10 x M8x40 vidası
5	1 x her iki tarafta tepsi rayları monte edilmiş olan ajurlu duvar	11	2 x altıgen iç anahtar
6	2 x fren techizli dönebilir tekerlek, ∅ 125 mm

Montaj talimatı

1. Önce bütün parçaları ambalajdan çıkarın, teslimat kapsamı olan parçaların tam olup olmadığını kontrol edin. Utun ambalaj malzemesini kurallara göre ve çevreye zarar vermeyecek şekilde atın.
2. Tepsi arabasını aşağıdaki resimlere göre monte edin. Montaj esnasında altıgen anahtarı kullanın.

1. Montaja korkuluklu üst rafı ajurlu duvara tespit etmekten başlayın. Korkuluklu rafı yana yatırım, 2 adet Mx8x50 vidaları ile ajurlu duvara vidalayın (resim: A).

1. Yan parçaları, korkuluklu rafın köselerinde bulunan girintilere yerleştirin. Sonra yan parçaları, korkuluklu üst rafa M8x40 vidaları ile tespit edin (resim: B).

1. Yan parçaları, alt rafın köşelerinde bulunan girintilere oturtun, sonra: önce alt rafı ajurlu duvara tespit edin sonra – yan parçalara tespit edin. Teslimat dahilinde bulunan M8x40 vidaları kullanın (resim: C).

1. Tampon mahfazalarını, dönebilir tekerlekler üzerine yerleştirip yan parçalara yan parçaların konsollarına vidalamak suretiyle tespit edin (resim D). Frenler ile teçhiz edilmiş dönebilir tekerleklerin çaprazlamasına yerleştirilmesi tavsiye edilir.
2. Arabayı tekerlekler üzerinde konumlanıp stabilizesini kontrol edin.
3. Arabayı dönebilir tekerlekler ile (tekerlekleri vidalayarak ya da gevşeterek) düzleyebilirsiniz.

Kullanıcı için direktifler

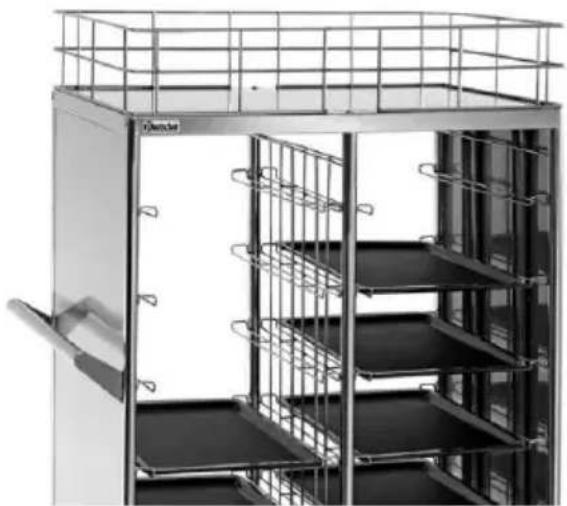

Araba, her iki taraftan yüklenebilir. Tepsileri GN 1/1 ya da standart ebatlı kantin tepsiler için elverişlidir raylara yerleştirin.
Arabanın yerini değiştirmek için yan tarafta bulunan tutacak kullanılmalıdır.
Araba istenen yere geldikten sonra dönebilir tekerlekler frenler vasıtasıyla bloke edilmeli, bu şekilde araba tesadüfen başka bir yere çekilmeyecek ya da devrilmeyecek.

Araba yumuşak ve nemli bir bez ile temizlenmelidir. Arabanın yüzeylerini çizebilecek iri taneli temizlik maddesi asla kullanılmamalıdır.

Bartscher GmbH
