Typ produktu	Wózek do transportu tac/przechowywania
Marka	Bartscher
Model	TT1600
Numer artykułu	300083
Materiał	Stal chromowo-niklowa
Wymiary (dł. x głęb. x wys.)	925 x 620 x 1700 mm
Waga	38,0 kg
Maksymalne obciążenie całkowite	48 kg
Zalecane obciążenie na prowadnicę	3,0 kg
Liczba prowadnic	16 (2 x 8)
Wymiary prowadnic	500 x 360 mm
Kompatybilność tac	Pojemniki GN 1/1 lub tace normy stołówkowej 443 x 343 mm
Odstęp między prowadnicami	145 mm
Rodzaj kółek	4 kółka obrotowe, średnica 125 mm, opona gumowa
Kółka z hamulcem	2 (zamontowane po przekątnej)
Uchwyt	Z jednej strony, ułatwia przechowywanie
Górna półka	Z barierką, dł. 775 x głęb. 530 x wys. 150 mm
Dolna półka	Dołączona
Konserwacja i czyszczenie	Miękka, wilgotna ściereczka, bez środków ściernych
Bezpieczeństwo	Hamulce kółek do blokowania wózka
Montaż	Wymaga montażu, klucz imbusowy w zestawie
Kraj produkcji	Niemcy (Bartscher GmbH)

Często zadawane pytania - TT1600 BARTSCHER

Jak złożyć wózek TT1600?

Montaż jest szczegółowo opisany w instrukcji. Najpierw przymocuj górną półkę z barierką do otwartej ściany za pomocą 2 śrub M8x50. Umieść ściany boczne w szczelinach i przykręć śrubami M8x40. Dodaj dolną półkę i zamocuj kółka z ogranicznikami. Użyj dołączonego klucza imbusowego.

Jaka jest maksymalna nośność wózka?

Maksymalne obciążenie całkowite wynosi 48 kg. Zalecane obciążenie na prowadnicę wynosi 3,0 kg.

Jakie rodzaje tac mogę używać?

Wózek jest kompatybilny z pojemnikami GN 1/1 (standardowe wymiary) lub tacami normy stołówkowej o wymiarach 443 x 343 mm.

Jak czyścić wózek?

Użyj miękkiej, wilgotnej ściereczki. Nigdy nie używaj szorstkich lub ściernych środków czyszczących, które mogą porysować powierzchnie ze stali chromowo-niklowej.

Ile prowadnic ma wózek?

W sumie jest 16 prowadnic ułożonych w 2 rzędach po 8, co pozwala na przechowywanie do 16 tac.

Jak zablokować kółka?

Dwa z czterech kółek obrotowych są wyposażone w hamulce. Zaleca się ustawić je po przekątnej. Aby zablokować, opuść dźwignię hamulca na każdym kole.

Jakie są wymiary prowadnic?

Każda prowadnica ma wymiary 500 x 360 mm, z odstępem 145 mm między nimi.

Czy wózek jest dostarczany w stanie zmontowanym?

Nie, wózek jest dostarczany w zestawie do samodzielnego montażu i wymaga złożenia. Wszystkie części i klucz imbusowy są w zestawie. Postępuj zgodnie z instrukcją.

Jaka jest waga pustego wózka?

Wózek waży 38,0 kg.

Czy mogę używać wózka z obu stron?

Tak, wózek może być ładowany z obu stron. Do przesuwania użyj uchwytu na ścianie bocznej.

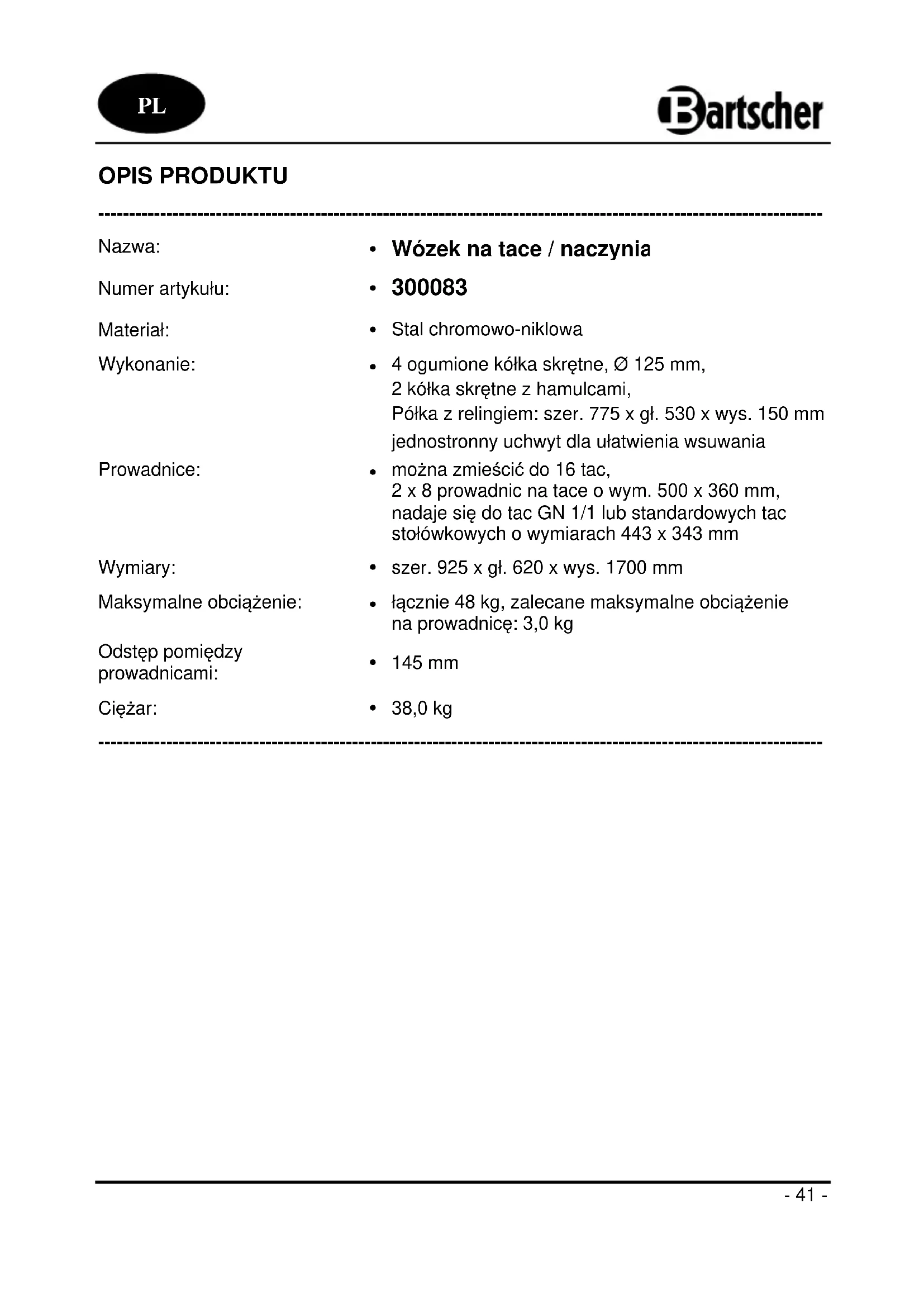

INSTRUKCJA OBSŁUGI TT1600 BARTSCHER

Maksymalne obciążenie:

Odstęp pomiędzy prowadnicami:

Cieżar:

• Wózek na tace / naczynia

• 300083

• Stal chromowo-niklowa

- 4 ogumione kółka skrętne, ∅ 125 mm, 2 kółka skrętne z hamulcami, Półka z relingiem: szer. 775 x gł. 530 x wys. 150 mm jednostronny uchwyt dla ułatwienia wsuwania

- można zmieścić do 16 tac, 2 x 8 prowadnic na tace o wym. 500 x 360 mm, nadaje się do tac GN 1/1 lub standardowych tac stołówkowych o wymiarach 443 x 343 mm

• szer. 925 x gł. 620 x wys. 1700 mm

- łącznie 48 kg, zalecane maksymalne obciążenie na prowadnicę: 3,0 kg

- 145 mm

• 38,0 kg

Zakres dostawy/opis techniczny

1	1 x górna półka z relingiem	7	2 x kółko skrętne bez hamulca,∅ 125 mm
2	1 x dolna półka	8	4 x zderzak do kółek skrętnych
3	1 x część boczna z uchwytemi zamontowanymi prowadnicamido tac	9	2 x śruba M8x50
4	1 x część boczna z zamontowanymiprowadnicami do tac	10	10 x śruba M8x40
5	1 x ścianka ażurowa z prowadnicamido tac zamontowanymi po obustronach	11	2 x klucz imbusowej
6	2 x kółko skrętne z hamulcem,∅ 125 mm

Instrukcja montażu

1. Najpierw należy rozpakować poszczególne części i sprawdzić dostarczone elementy pod względem ich kompletności. Zutylizować cały materiał opakowaniowy.
2. Zmontować wózek na tace/naczynia na podstawie poniższych ilustracji i wskazówek. Podczas montażu należy używać dostarczonego klucza imbusowego.

1. Montaż należy rozpocząć od przymoco- wania górnej półki z relingiem do ażurowej ścianki półkę z relingiem położyć na boku i skręcić z ażurową ścianką za pomocą 2 śrub M8x50 (rys. A).

1. Części boczne umieścić w wycięciach w narożnikach półki z relingiem i następnie skręcić części boczne z górną półką z relingiem za pomocą śrub M8x40 (rys. B).

1. Części boczne umieścić w wycięciach w narożnikach dolnej półki i najpierw skręcić dolną półkę z ażurową ścianką, a następnie z częściami bocznymi. Zastosować dostarczone śruby M8x40 (rys. C).

1. Umieścić osłony zderzakowe nad kółkami skrętnymi i zamocować je do części bocznych wkręcając kółka skrętne we wsporniki części bocznych (rys. D). Preferencyjnie, kółka skrętne z hamulcami powinny być umieszczone po przekątnej.
2. Ustawić wózek na kółkach i sprawdzić jego stabilność.
3. Wózek można wyrównać za pomocą kółek skrętnych wkręcając je lub wykręcając.

Wskazówki dla użytkownika

Wózek na tace/naczynia można ładować z obu stron.
Odpowiednie standardowych tac stołówkowych lub tace GN 1/1 należy umieścić na prowadnicach.
W celu przestawienia wózka należy używać uchwytu znajdującego się przy części bocznej.
Gdy wózek zostanie przemieszczony do żądanego miejsca, należy zablokować kółka skrętne za pomocą hamulców, aby wózek nie został przypadkowo przesunięty lub przewrócony.

Wózek należy czyścić za pomocą miękkiej wilgotnej ściereczki. Nigdy nie należy stosować gruboziarnistych środków czyszczących, które mogą porysować powierzchnie wózka.
