Tipo di prodotto	Carrello per trasporto di vassoi/ripostiglio
Marca	Bartscher
Modello	TT1600
Numero articolo	300083
Materiale	Acciaio cromo-nichel
Dimensioni (L x P x A)	925 x 620 x 1700 mm
Peso	38,0 kg
Carico massimo totale	48 kg
Carico consigliato per guida	3,0 kg
Numero di guide	16 (2 x 8)
Dimensioni delle guide	500 x 360 mm
Compatibilità vassoi	Vaschette GN 1/1 o vassoi standard mensa 443 x 343 mm
Spaziatura tra le guide	145 mm
Tipo di ruote	4 ruote girevoli, ∅125 mm, rivestimento in gomma
Ruote con freno	2 (montate in diagonale)
Maniglia	Su un lato, per facilitare lo stoccaggio
Ripiano superiore	Con sponda, L 775 x P 530 x A 150 mm
Ripiano inferiore	Incluso
Manutenzione e pulizia	Panno morbido e umido, non usare prodotti abrasivi
Sicurezza	Freni delle ruote per bloccare il carrello
Montaggio	Richiede montaggio, chiave a brugola inclusa
Paese di fabbricazione	Germania (Bartscher GmbH)

Domande frequenti - TT1600 BARTSCHER

Come assemblare il carrello TT1600?

Il montaggio è dettagliato nelle istruzioni. Fissare prima il ripiano superiore con sponda alla parete aperta utilizzando 2 viti M8x50. Posizionare le pareti laterali nelle fessure e avvitare con le viti M8x40. Aggiungere il ripiano inferiore e fissare le ruote con i fermagli. Utilizzare la chiave a brugola inclusa.

Qual è il carico massimo del carrello?

Il carico massimo totale è di 48 kg. Il carico consigliato per guida è di 3,0 kg.

Quali tipi di vassoi posso utilizzare?

Il carrello è compatibile con le vaschette GN 1/1 (dimensioni standard) o i vassoi standard mensa di dimensioni 443 x 343 mm.

Come pulire il carrello?

Utilizzare un panno morbido e umido. Non utilizzare mai prodotti di pulizia grossolani o abrasivi che potrebbero graffiare le superfici in acciaio cromo-nichel.

Quante guide ha il carrello?

Ci sono 16 guide in totale, disposte in 2 file da 8, che consentono di riporre fino a 16 vassoi.

Come bloccare le ruote?

Due delle quattro ruote girevoli sono dotate di freni. Si consiglia di posizionarle in diagonale. Per bloccare, abbassare la leva del freno su ogni ruota.

Quali sono le dimensioni delle guide?

Ogni guida misura 500 x 360 mm, con una spaziatura di 145 mm tra di esse.

Il carrello viene consegnato montato?

No, il carrello viene consegnato in kit e richiede montaggio. Tutti i pezzi e la chiave a brugola sono inclusi. Seguire le istruzioni del manuale.

Qual è il peso del carrello vuoto?

Il carrello pesa 38,0 kg.

Posso utilizzare il carrello da entrambi i lati?

Sì, il carrello può essere caricato da entrambi i lati. Utilizzare la maniglia sulla parete laterale per spostarlo.

MANUALE UTENTE TT1600 BARTSCHER

Carrello trasporto vassoi/ carrello di servizio

ITALIANO ____ pagine da 13 a 16

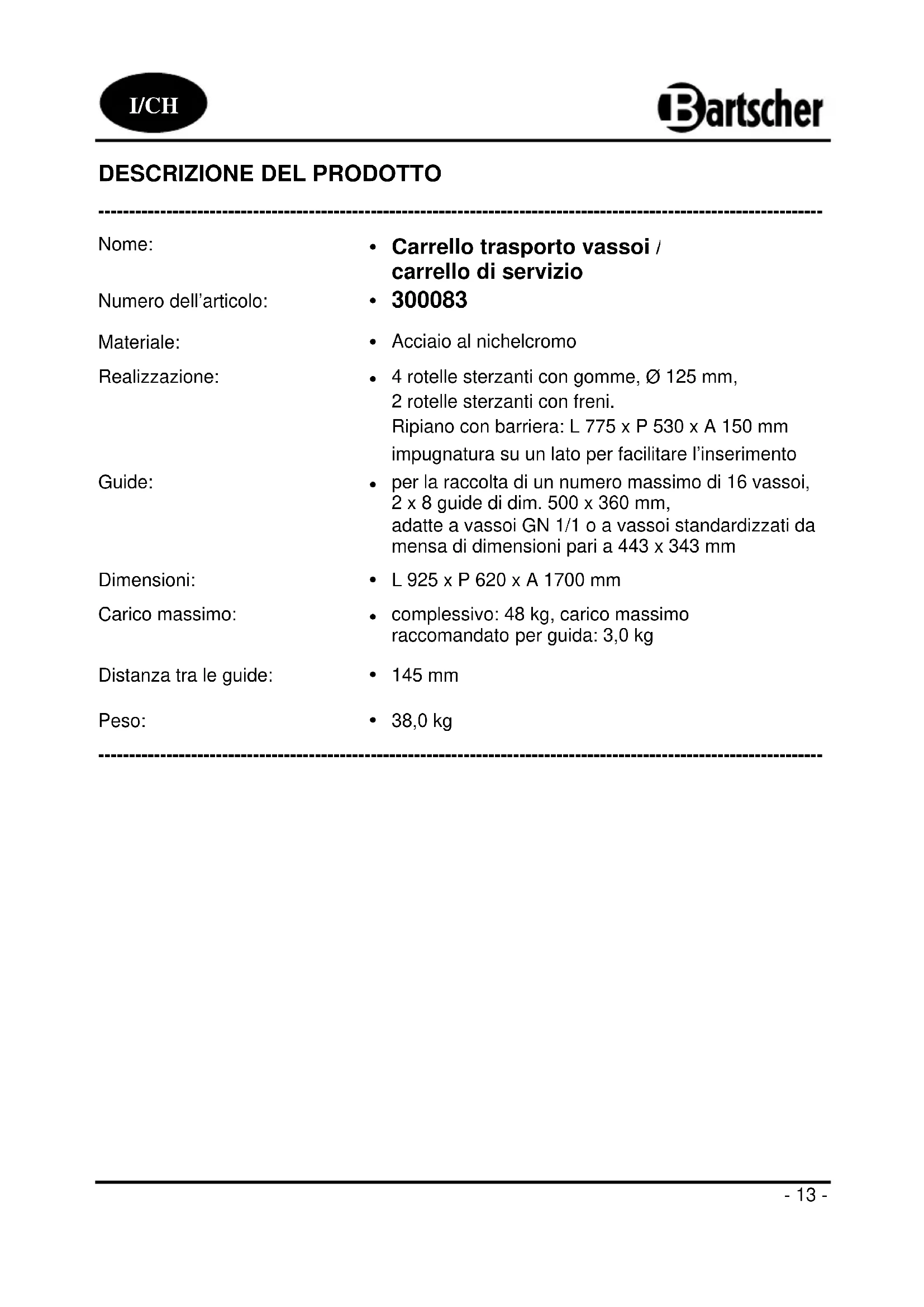

DESCRIZIONE DEL PRODOTTO

Nome:	Carrello trasporto vassoi / carrello di servizio
Numero dell'articolo:	300083
Materiale:	Acciaio al nichelcromo
Realizzazione:	4 rotelle sterzanti con gomme, ∅ 125 mm,2 rotelle sterzanti con freni.Ripiano con barriera: L 775 x P 530 x A 150 mmimpugnatura su un lato per facilitare l'inserimento
Guide:	per la raccolta di un numero massimo di 16 vassoi,2 x 8 guide di dim. 500 x 360 mm,adatte a vassoi GN 1/1 o a vassoi standardizzati da mensa di dimensioni pari a 443 x 343 mm
Dimensioni:	L 925 x P 620 x A 1700 mm
Carico massimo:	complessivo: 48 kg, carico massimoraccomandato per guida: 3,0 kg
Distanza tra le guide:	145 mm
Peso:	38,0 kg

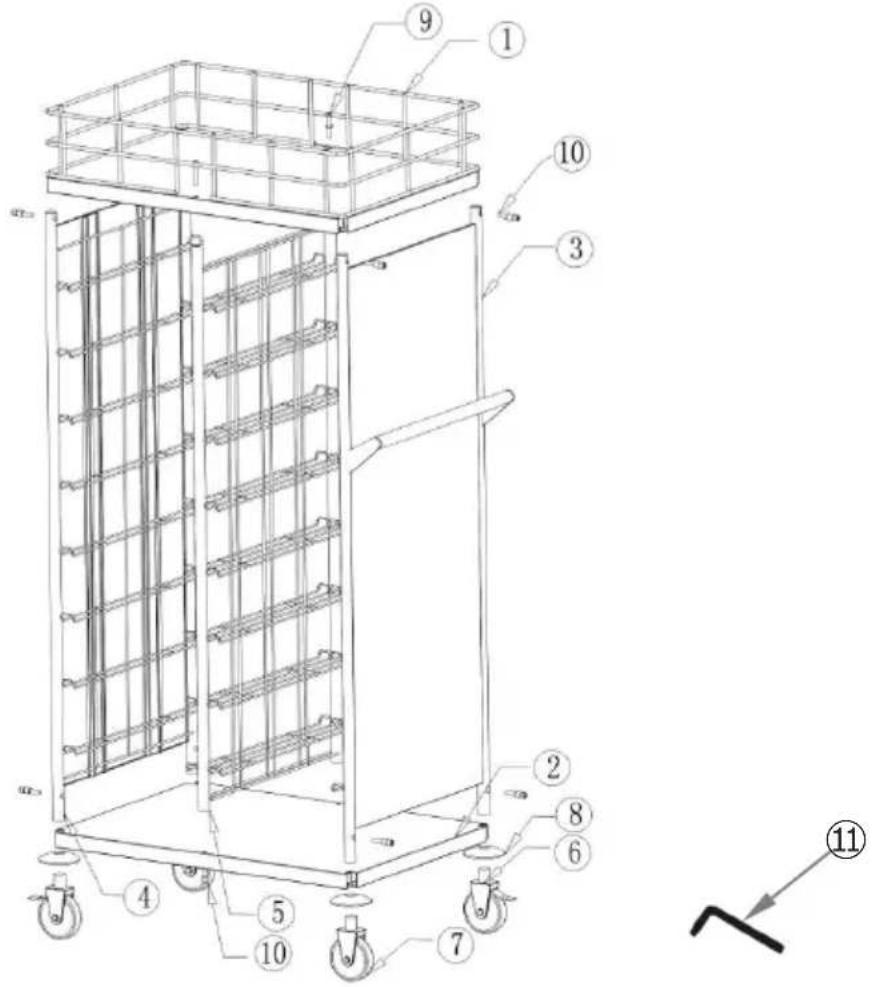

Ambito della fornitura/descrizione tecnica

1	1 x ripiano superiore con barriera	7	2 x ruota sterzante senza freno,∅ 125 mm
2	1 x ripiano inferiore	8	4 x paraurti per le rotelle sterzanti
3	1 x pannello laterale con impug-natura e guide per vassoi	9	2 x bullone M8x50
4	1 x pannello laterale con guide per vassoi	10	10 x bullone M8x40
5	1 x pannello perforato con guide per i vassoi montate su entrambi i lati	11	2 x chiave a brugola
6	2 x rotella sterzante con freno,∅ 125 mm

Istruzioni per il montaggio

1. In primo luogo, estrarre i vari elementi dall'imballaggio e controllare la presenza di tutti i pezzi. Smaltire tutto il materiale utilizzato per l'imballaggio.
2. Montare il carrello per trasporto vassoi/di servizio in base alle illustrazioni ed alle indicazioni riportate a seguire. Durante il montaggio, utilizzare la chiave a brugola fornita.

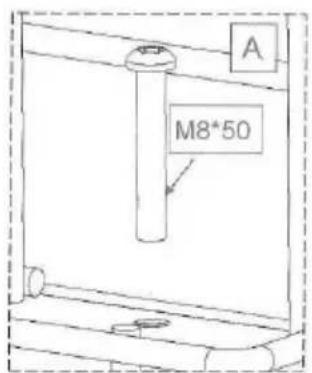

1. Iniziare il montaggio dal fissaggio del ripiano superiore con la barriera sul pannello perforato. Collocare il ripiano con la barriera sul lato e fissarla al pannello perforato con 2 bulloni M8x50 (fig. A).

1. Collocare gli elementi laterali nelle scanalature degli angoli del ripiano con la barriera. Successivamente, avvitare gli elementi laterali sulla barriera, utilizzando i bulloni M8x40 (fig. B).

1. Collocare gli elementi laterali nelle scanalature degli angoli del ripiano inferiore. Avvitare il ripiano sul pannello perforato e, successivamente, collegarlo agli elementi laterali. Applicare i bulloni forniti M8x40 (fig. C).

1. Collocare i paraurti sulle rotelle sterzanti e fissarle agli elementi laterali, avvitando le rotelle sui piedini di appoggio degli elementi laterali (fig. D). Se possibile, le rotelle sterzanti provviste di freni dovranno essere disposte lungo la diagonale.
2. Collocare il carrello sulle rotelle e verificare la sua stabilità.
3. Il carrello potrà essere livellato avvitando o svitando le rotelle sterzanti.

Indicazioni per l'utente

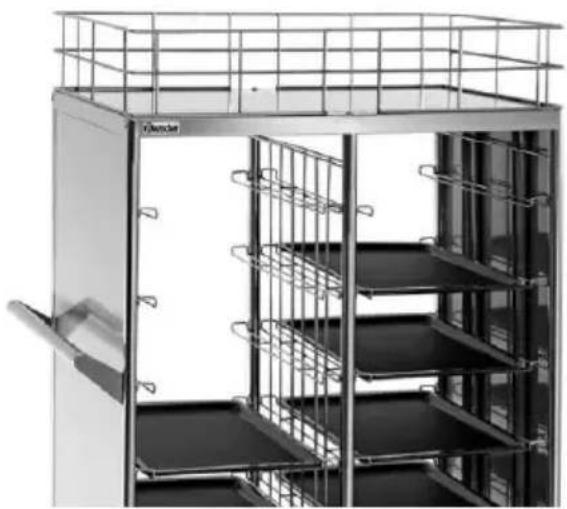

Il carrello per trasporto vassoi/carrello di servizio può essere caricato da entrambi i lati.
I vassoi standardizzati da mensa o vassoi GN 1/1 andranno collocati sulle guide.
Per spostare il carrello, utilizzare l'impugnatura posizionata sul pannello laterale.
Quando il carrello sarà trasferito presso il luogo richiesto, bloccare le rotelle sterzanti utilizzando i freni, in modo tale da evitare spostamenti o rovesciamenti indesiderati.
Pulire il carrello utilizzando un panno morbido ed umido. Non utilizzare mai detergenti caratterizzati dalla presenza di granuli, poiché esiste il rischio di graffiare le superfici del carrello.
