| Tipo di prodotto | Macchina per il ghiaccio |
| Marca | Bartscher |
| Modello | B 40 |
| Produzione di ghiaccio (al giorno) | 40 kg |
| Tipo di ghiaccio | Ghiaccio a cubetti |
| Capacità di stoccaggio | 15 kg |
| Sistema di raffreddamento | Raffreddato ad aria |
| Refrigerante | R134a |
| Alimentazione | 230 V / 50 Hz / 1 fase |
| Consumo energetico | 350 W |
| Dimensioni (L x P x A) | 600 x 600 x 850 mm |
| Peso | 45 kg |
| Collegamento acqua | Filettatura maschio 1/2 pollice |
| Materiale | Acciaio inossidabile |
| Tipo di controllo | Elettronico con display |
| Caratteristiche | Funzione di autopulizia, spegnimento automatico quando il contenitore è pieno |
| Pulizia | Si consiglia un risciacquo quotidiano; pulizia approfondita settimanale con soluzione approvata. |
| Sicurezza | Protezione da sovraccarico, indicatore di acqua bassa. |
| Ricambi e riparabilità | Disponibili dal produttore; compressore, condensatore, scheda di controllo sostituibili. |
| Informazioni generali | Solo per uso interno; temperatura ambiente 10-32°C. |
Domande frequenti - B 40 BARTSCHER
Domande degli utenti su B 40 BARTSCHER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Macchina del ghiaccio in formato PDF gratuitamente! Trova il tuo manuale B 40 - BARTSCHER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. B 40 del marchio BARTSCHER.
MANUALE UTENTE B 40 BARTSCHER
| Sim.\Sym. | Sigla\Item | Funzione\Use Type | Sim.\Sym. | Sigla\Item | Funzione\Use Type | Sim.\Sym. | Sigla\Item | Funzione\Use Type |
| EV1 | Fan motorVentilatore | TM1 | Electronic timerTimer elettronico | |||||
| M1 | CompressorCompressore | WS1 | Water level sensorSensore livello acqua | |||||
| M2 | Water pumpPompa acqua | YV1 | Water condenser valveElettrovalvola condensatore acqua | |||||
| M3 | Pump water dischargePompa scarico acqua | YV2 | Water inlet valveElettrovalvola ingresso acqua | |||||
| SA2 | Power switchInterruttore generale | YV3 | Hot gas valveElettrovalvola gas caldo | |||||
| SK1 | PWC control boardScheda controllo PWC | |||||||
| SP1 | Pressure water controlPressostato acqua | |||||||
| SP2 | Fan pressure controlPressostato ventilatore | |||||||
| ST1 | HI Temperature controlControllo alta temperatura | |||||||
| ST2 | Bin thermostatTermostato magazzino | |||||||
| ST3 | Evaporator thermostatTermostato evaporatore |
Capacità di produzione - Ice making capacity - Capacité de production - Eisproduktionskapazität
PRODUZIONE GHIACCIO PER 24 ORE - ICE PRODUCED PER 24 HRS.
PRODUCTION DE GLACE PAR 24 HEURES - EISWÜRFELPRODUKTION IN 24 STD.
RAFFREDDAMENTO AD ARIA - AIR COOLED MODELS
CONDENSATION PAR AIR - LUFTKÜHLUNG

line
| Temperature (°C) | K9 (K) | |---|---| | 10 | 27 | | 11 | 28 | | 12 | 30 | | 13 | 32 | | 14 | 34 | | 15 | 36 | | 16 | 38 | | 17 | 40 | | 18 | 42 | | 19 | 44 | | 20 | 46 | | 21 | 48 | | 22 | 50 | | 23 | 52 | | 24 | 54 | | 25 | 56 | | 26 | 58 | | 27 | 60 | | 28 | 62 | | 29 | 64 | | 30 | 66 | | 31 | 68 | | 32 | 70 | | 33 | 72 | | 34 | 74 | | 35 | 76 | | 36 | 78 | | 37 | 80 | | 38 | 82 | | 39 | 84 | | 40 | 86 | | 41 | 88 | | 42 | 90 | | 43 | 92 | | 44 | 94 | | 45 | 96 | | 46 | 98 | | 47 | 100 | | 48 | 102 | | 49 | 104 | | 50 | 106 | | 51 | 108 | | 52 | 110 | | 53 | 112 | | 54 | 114 | | 55 | 116 | | 56 | 118 | | 57 | 120 | | 58 | 122 | | 59 | 124 | | 60 | 126 | | 61 | 128 | | 62 | 130 | | 63 | 132 | | 64 | 134 | | 65 | 136 | | 66 | 138 | | 67 | 140 | | 68 | 142 | | 69 | 144 | | 70 | 146 | | 71 | 148 | | 72 | 150 | | 73 | 152 | | 74 | 154 | | 75 | 156 | | 76 | 158 | | 77 | 160 | | 78 | 162 | | 79 | 164 | | 80 | 166 | | 81 | 168 | | 82 | 170 | | 83 | 172 | | 84 | 174 | | 85 | 176 | | 86 | 178 | | 87 | 180 | | 88 | 182 | | 89 | 184 | | 90 | 186 | | 91 | 188 | | 92 | 190 | | 93 | 192 | | 94 | 194 | | 95 | 196 | | 96 | 198 | | 97 | 200 | | 98 | - | | - | - | The chart displays the temperature values for water and water as a function of temperature in degrees Celsius. The x-axis represents the temperature in degrees Celsius. The y-axis represents the temperature value. There is no label for the data series. The labels on the chart are 'Temperature A:OQUA - WATER TEMPERATURE' and 'Temperature DE:L'EAU - WASSER TEMPERATUR'.TEMPERATURA AMBIENTE - AMBIENT TEMPERATURE TEMPÉRATURE AMBIANT - RAUMTEMPERATUR

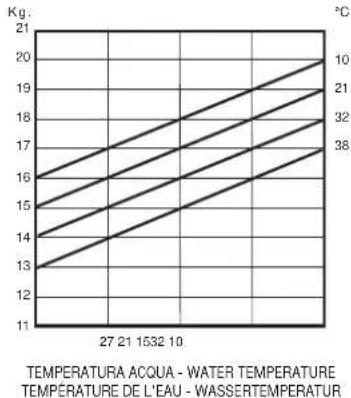

B 20
PRODUZIONE GHIACCIO PER 24 ORE - ICE PRODUCED PER 24 HRS.
PRODUCTION DE GLACE PAR 24 HEURES - EISWÜRFELPRODUKTION IN 24 STD.
RAFFREDDAMENTO AD ACQUA - WATER COOLED MODELS
CONDENSATION PAR EAU - WASSERKÜHLUNG

line
TEMPERATURA ACQUA - WATER TEMPERATURE TEMPERATURE DE L'EAU - WASSERTEMPERATUR Temperature_Acoua - WATER TEMPERATURE TEMPERATURE DE L'EAU - WASSERTEMPERATUR Kg 11 12 13 14 15 16 17 18 19 20 21 27 21 1532 10 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100TEMPERATURA AMBIENTE - AMBIENT TEMPERATURE TEMPÉRATURE AMBIANT - RAUMTEMPERATUR
PRODUZIONE GHIACCIO PER 24 ORE - ICE PRODUCED PER 24 HRS.
PRODUCTION DE GLACE PAR 24 HEURES - EISWÜRFELPRODUKTION IN 24 STD.
RAFFREDDAMENTO AD ARIA - AIR COOLED MODELS
CONDENSATION PAR AIR - LUFTKÜHLUNG

line
| Temperature (°C) | Water Temperature (K) | |---|---| | 24 | 27.21151032 | | 25 | 26 | | 26 | 27 | | 28 | 29 | | 29 | 30 | | 30 | 31 | | 32 | 32 | | 33 | 34 | | 34 | 35 | | 36 | 36 | | 37 | 37 | | 38 | 38 | | 39 | 39 | | 10 | K9 |TEMPERATURA AMBIENTE - AMBIENT TEMPERATURE TEMPÉRATURE AMBIANT - RAUMTEMPERATUR

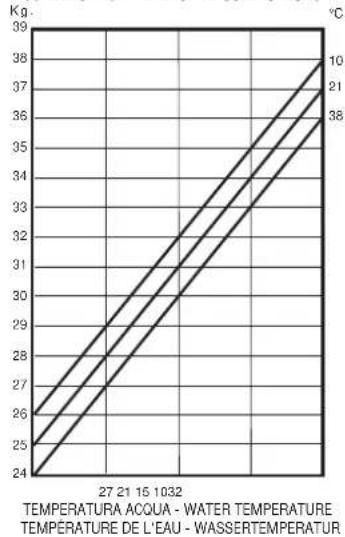

B 40
PRODUZIONE GHIACCIO PER 24 ORE - ICE PRODUCED PER 24 HRS.
PRODUCTION DE GLACE PAR 24 HEURES - EISWÜRFEL PRODUKTION IN 24 STD.
RAFFREDDAMENTO AD ACQUA - WATER COOLED MODELS
CONDENSATION PAR EAU - WASSERKÜHLUNG

line
| Temperature (Ko) | Water Temperature (Ko) | | :--- | :--- | | 24 | 27 | | 25 | 28 | | 26 | 29 | | 27 | 30 | | 28 | 31 | | 29 | 32 | | 30 | 33 | | 31 | 34 | | 32 | 35 | | 33 | 36 | | 34 | 37 | | 35 | 38 | | 36 | 39 | | 37 | 40 | | 38 | 41 | | 39 | 42 | | 40 | 43 | | 41 | 44 | | 42 | 45 | | 43 | 46 | | 44 | 47 | | 45 | 48 | | 46 | 49 | | 47 | 50 | | 48 | 51 | | 49 | 52 | | 50 | 53 | | 51 | 54 | | 52 | 55 | | 53 | 56 | | 54 | 57 | | 55 | 58 | | 56 | 59 | | 57 | 60 | | 58 | 61 | | 59 | 62 | | 60 | 63 | | 61 | 64 | | 62 | 65 | | 63 | 66 | | 64 | 67 | | 65 | 68 | | 66 | 69 | | 67 | 70 | | 68 | 71 | | 69 | 72 | | 70 | 73 | | 71 | 74 | | 72 | 75 | | 73 | 76 | | 74 | 77 | | 75 | 78 | | 76 | 79 | | 77 | 80 | | 78 | 81 | | 79 | 82 | | 80 | 83 | | 81 | 84 | | 82 | 85 | | 83 | 86 | | 84 | 87 | | 85 | 88 | | 86 | 89 | | 87 | 90 | | 88 | 91 | | 89 | 92 | | 90 | 93 | | 91 | 94 | | 92 | 95 | | 93 | 96 | | 94 | 97 | | 95 | 98 | | 96 | 99 | | 97 | 100 | | 98 | - | | -100 | -101 | | -101 | -102 | | -102 | -103 | | -103 | -104 | | -104 | -105 | | -105 | -106 | | -106 | -107 | | -107 | -108 | | -108 | -109 | | -109 | -110 | | -110 | -111 | | -111 | -112 | | -112 | -113 | | -113 | -114 | | -114 | -115 | | -115 | -116 | | -116 | -117 | | -117 | -118 | | -118 | -119 | | -119 | -120 | | -120 | -121 | | -121 | -122 | | -122 | -123 | | -123 | -124 | | -124 | -125 | | -125 | -126 | | -126 | -127 | | -127 | -128 | | -128 | -129 | | -129 | -130 | | -130 | -131 | | -131 | -132 | | -132 | -133 | | -133 | -134 | | -134 | -135 | | -135 | -136 | | -136 | -137 | | -137 | -138 | | -138 | -139 | | -139 | -140 | | -140 | -141 | | -141 | -142 | | -142 | -143 | | -143 | -144 | | -144 | -145 | | -145 | -146 | | -146 | -147 | | -147 | -148 | | -148 | -149 | | -149 | -150 | | -150 | -151 | | -151 | -152 | | -152 | -153 | | -153 | -154 | | -154 | -155 | | -155 | -156 | | -156 | -157 | | -157 | -158 | | -158 | -159 | | -159 | -160 | | -160 | -161 | | -161 | -162 | | -162 | -163 | | -163 | -164 | | -164 | -165 | | -165 | -166 | | -166 | -167 | | -167 | -168 | | -168 | -169 | | -169 | -170 | | -170 | -171 | | -171 | -172 | | -172 | -173 | | -173 | -174 | | -174 | -175 | | -175 | -176 | | -176 | -177 | | -177 | -178 | | -178 | -179 | | -179 | -180 | | -180 | -181 | | -181 | -182 | | -182 | -183 | | -183 | -184 | | -184 | -185 | | -185 | -186 | | -186 | -187 | | -187 | -188 | | -188 | -189 | | -189 | -190 | | -190 | -191 | | -191 | -192 | | -192 | -193 | | -193 | -194 | | -194 | -195 | | -195 | -196 | | -196 | -197 | | -197 | -198 | | -198 | -199 | | -199 | -200 | |TEMPERATURA AMBIENTE - AMBIENT TEMPERATURE TEMPÉRATURE AMBIANT - RAUMTEMPERATUR
PRODUZIONE GHIACCIO PER 24 ORE - ICE PRODUCED PER 24 HRS.
PRODUCTION DE GLACE PAR 24 HEURES - EISWÜRFELPRODUKTION IN 24 STD.
RAFFREDDAMENTO AD ARIA - AIR COOLED MODELS
CONDENSATION PAR AIR - LUFTKÜHLUNG

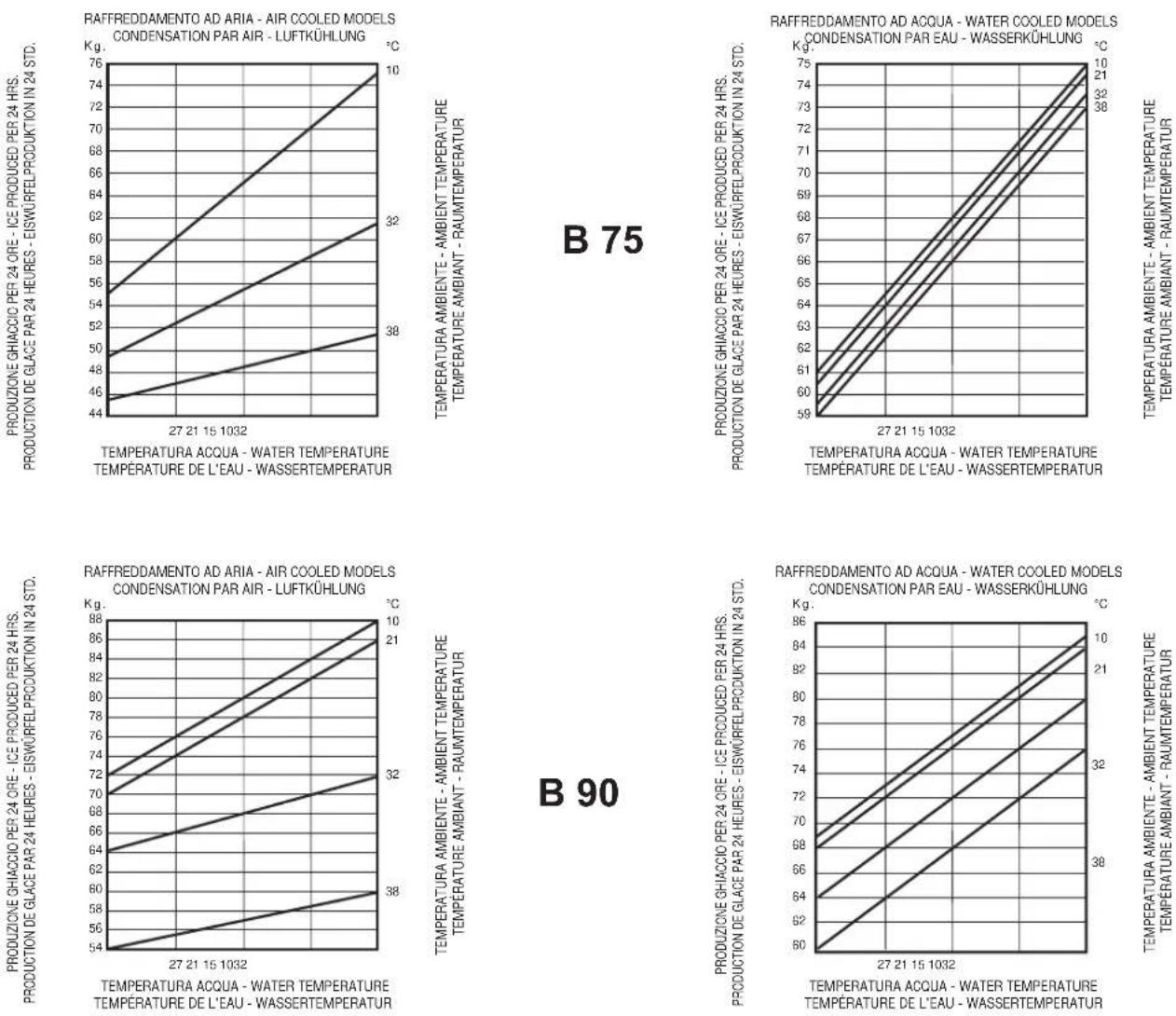

Capacità di produzione - Ice making capacity - Capacité de production - Eisproduktionskapazität

INFORMAZIONI GENERALI ED INSTALLAZIONE
A. INTRODUZIONE
I fabbricatori di ghiaccio in cubetti sono stati progettati e costruiti con un elevato standard qualitativo.
Essi vengono collaudati interamente per diverse ore e sono in grado di assicurare il massimo rendimento relativamente ad ogni particolare uso e situazione.
NOTA. Per non compromettere o ridurre le caratteristiche di qualità e sicurezza di questo fabbricatore di ghiaccio si raccomanda, nell'effettuare l'installazione e le operazioni periodiche di manutenzione, di attenersi scrupolosamente a quanto prescritto in questo manuale.
B. DISIMBALLAGGIO ED ISPEZIONE
- Ispezionare visivamente l'imballo esterno in cartone e il basamento in legno usati per la spedizione. Qualsiasi danno evidente sull'imballo esterno deve essere riferito allo spedizioniere; in questo caso, procedere ad ispezionare l'apparecchio con il rappresentante dello spedizioniere presente.
- a) Tagliare e rimuovere i nastri in plastica che mantengono sigillato l'imballo di cartone.
b) Aprire la parte superiore dell'imballo e togliere i fogli e gli angolari protettivi di polistirolo.
c) Sollevare l'intero cartone sfilandolo dall'apparecchio. - Togliere il pannello frontale ed il pannello posteriore dell'apparecchio ed ispezionare lo stesso onde accertare se abbia subito danni. Notificare allo spedizioniere eventuali danni subiti come riportato al punto 1.
- Aprire lo sportello e togliere tutti i supporti interni usati per la spedizione e i nastri adesivi di protezione.

- Controllare che le tubazioni del circuito refrigerante non tocchino altre tubazioni o superfici, e che il ventilatore giri liberamente.
- Usando un panno pulito e umido, pulire le pareti interne del contenitore del ghiaccio e le superfici esterne dell'apparecchio.
- Osservare i dati riportati sulla targhetta fissata alla parte posteriore del telaio vicino ai raccordi idraulici ed elettrici, e verificare che il voltaggio della rete elettrica disponibile corrisponda a quello riportato sulla targhetta dell'apparecchio.
ATTENZIONE. Un errato voltaggio dell'alimentazione elettrica annullerà automaticamente il vostro diritto alla garanzia.
- Compilare la cartolina di garanzia posta all'interno del Manuale d'Uso, segnando sia il modello che il numero di serie dell'apparecchio rilevandolo dalla targhetta fissata al telaio.
Spedire la cartolina debitamente compilata al costruttore.
ATTENZIONE. Questo fabbricatore di ghiaccio è stato progettato per essere installato all'interno di locali in cui la temperatura ambiente non scenda mai al di sotto di 10°C ne superi i 40°C.
Periodi prolungati di funzionamento a temperature al di fuori dei seguenti limiti costituiscono cattivo uso secondo i termini di garanzia e fanno decadere automaticamente il vostro diritto alla garanzia.
- Posizionare l'apparecchio nel luogo di installazione definitivo.
I criteri per la sua scelta sono:
a) Minima temperatura ambiente 10°C e massima temperatura ambiente 40°C.
b) Temperature dell'acqua di alimentazione: minima 5°C massima 35°C.
c) Luogo ben aerato per assicurare un efficace ventilazione all'apparecchio e quindi un corretto funzionamento del condensatore.
d) Spazio adeguato per i collegamenti di servizio previsti nella parte posteriore dell'apparecchio. Lasciare almeno 15 cm di spazio attorno all'unità così da permettere una corretta ed efficace circolazione d'aria soprattutto nei modelli raffreddati ad aria.
- Livellare l'apparecchio in entrambe le direzioni, dall'anteriore alla posteriore e da sinistra a destra mediante i piedini.
NOTA. Questo fabbricatore di ghiaccio incorpora dei componenti delicati e di massima precisione pertanto bisogna evitargli urti e scossoni violenti.
D. COLLEGAMENTI ELETTRICI
Osservare la targhetta dell'apparecchio così da determinare, in funzione dell'amperaggio indicato, tipo e sezione del cavo elettrico da usarsi.
Tutti gli apparecchi sono muniti di un cavo di alimentazione elettrica per cui si richiede un collegamento dello stesso ad una linea elettrica provvista di cavo di messa a terra e che faccia capo ad un proprio interruttore magneto-termico munito di fusibili adeguati, come indicato nella targhetta di ogni singolo apparecchio.
La variazione massima di voltaggio consentita non deve eccedere il 10% del valore di targa o essere inferiore al 10% dello stesso. Un basso voltaggio può causare un funzionamento anomalò e può essere la causa di seri danni alle protezioni ed agli avvolgimenti elettrici.
NOTA. Tutti i collegamenti esterni devono essere fatti a regola d'arte in conformità con quanto stabilito dalle norme locali da parte di personale qualificato.
Prima di collegare il fabbricatore di ghiaccio alla linea elettrica accertarsi ancora una volta che il voltaggio dell'apparecchio, specificato sulla targhetta, corrisponda al voltaggio misurato.
E. ALIMENTAZIONE IDRAULICA E SCARICO
Premessa
Nella scelta dell'alimentazione idraulica al fabbricatore di ghiaccio a cubetti si deve tenere presente:
a) Lunghezza della tubazione
b) Limpidezza e purezza dell'acqua
c) Adeguata pressione dell'acqua di alimentazione
Una bassa pressione dell'acqua di alimentazione, inferiore ad 1 bar, può causare dei disturbi di funzionamento dell'apparecchio. L'uso di acque contenenti una quantità eccessiva di minerali darà luogo ad una produzione di cubetti di ghiaccio opachi e ad una notevole incrostazione delle parti interne del circuito idraulico.
Alimentazione idraulica
Collegare il raccordo da 3/4 di pollice maschio della valvola solenoide di ingresso acqua alla linea di alimentazione idrica utilizzando il tubo in plastica rinforzato del tipo alimentare atossico fornito.
La linea di alimentazione idraulica deve essere munita di un rubinetto di intercettazione posto in un luogo accessibile nei pressi dell'apparecchio.
Alimentazione idraulica - Modelli raffreddati ad acqua
Nei modelli raffreddati ad acqua la valvola di ingresso acqua è dotata di due raccordi di uscita uno collegato al condensatore, il secondo per la produzione del ghiaccio.
Scarico acqua
Usare, come tubo di scarico, il tubo in plastica rigida spiralato avente diametro interno di 18 mm. fornito in dotazione
Lo scarico dell'acqua in eccesso avviene per gravità; per avere un regolare deflusso è indispensabile che lo scarico disponga di una presa d'aria e vada in un sifone aperto.
Scarico acqua - Modelli raffreddati ad acqua
Lo scarico dal condensatore, nei modelli raffreddati ad acqua, è raccordato internamente allo scarico dell'apparecchio.
Prestare particolare attenzione a raccordare correttamente lo scarico dell'apparecchio al sifone aperto del locale in quanto l'acqua scaricata dal condensatore, qualora lo scarico non fosse correttamente realizzato (pendenza inadeguata, strozzature, ecc.) potrebbe ritornare all'interno del contenitore del ghiaccio.
NOTA. Tutti i collegamenti idraulici devono essere eseguiti a regola d'arte in conformità con le norme locali. In alcuni casi è richiesto l'intervento di un idraulico patentato.
F. CONTROLLO FINALE
-
L'apparecchio è stato installato in un locale dove la temperatura ambiente è di almeno 10°C anche durante i mesi invernali?
-
Ci sono almeno 15 cm di spazio dietro ed ai lati dell'apparecchio onde avere una efficace ventilazione del condensatore?
-
L'apparecchio è ben livellato? (IMPORTANTE)
-
L'apparecchio è stato collegato alla linea di alimentazione elettrica? È stato eseguito il collegamento alle tubazioni dell'acqua di alimentazione e di scarico?
-
É stato controllato il voltaggio della linea di alimentazione elettrica? Corrisponde al voltaggio specificato sulla targhetta dell'apparecchio?
-
É stata controllata la pressione dell'acqua di alimentazione in modo da assicurare all'apparecchio una pressione di ingresso di almeno 1 bar?
-
Controllare tutte le tubazioni del circuito
refrigerante e del circuito idraulico verificando se esistono vibrazioni o sfregamenti. Controllare inoltre che le fascette stringitubo siano ben serrate e che i cavetti elettrici siano fermamente collegati.
- Sono stati controllati i bulloni di ancoraggio del compressore? Permettono a questi di oscillare sui propri supporti?
- Le pareti interne del contenitore del ghiaccio e le pareti esterne dell'apparecchio sono state pulite?
- É stato consegnato il libretto di istruzione e sono state date al proprietario le istruzioni necessarie per il funzionamento e la manutenzione periodica dell'apparecchio?
- La cartolina di garanzia è stata compilata?
Controllare il numero di serie ed il modello sulla targhetta dell'apparecchio, quindi spedirla al costruttore.
- É stato dato al proprietario il nome ed il numero telefonico del servizio di assistenza tecnica autorizzato della zona?

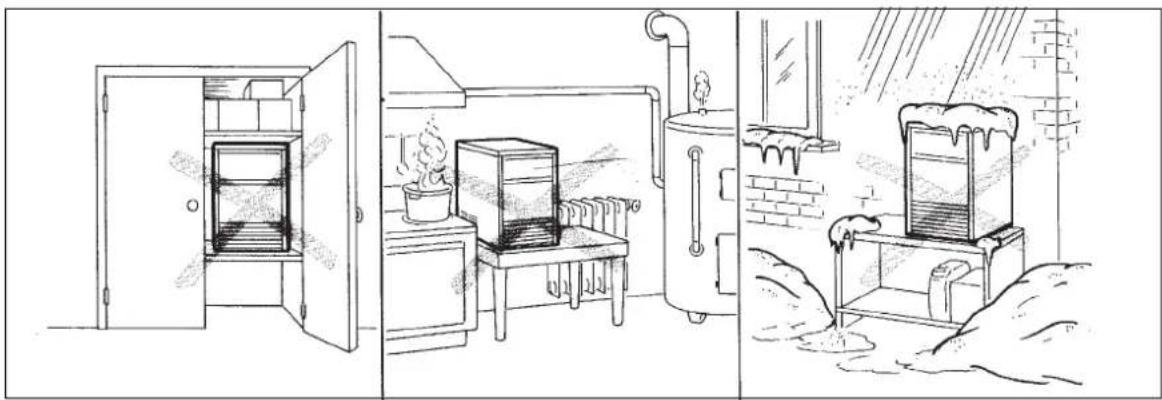

G. SCHEMA DI INSTALLAZIONE

ATTENZIONE. Questo fabbricatore di ghiaccio non è stato progettato per essere installato all'aperto o per funzionare a delle temperature ambienti inferiori a 10°C o superiori a 40°C. Lo stesso vale per la temperatura dell'acqua di alimentazione che non deve essere inferiore a 5°C o superiore a 35°C.

ISTRUZIONI DI FUNZIONAMENTO
AVVIAMENTO
Dopo aver correttamente installato l'apparecchio ed averlo collegato alla rete elettrica ed idraulica, seguire la seguente procedura per l'avviamento.
B20-B40-B45
- Togliere dal fabbricatore di ghiaccio il pannello frontale e localizzare l'interruttore di lavaggio.
- Spostare l'interruttore di lavaggio sulla posizione "Lava - II". Questo chiude il circuito elettrico della valvola di ingresso dell'acqua e della valvola gas caldo.
- Spostare, a questo punto, l'interruttore posto sulla linea di alimentazione elettrica sulla posizione ON (acceso). L'apparecchio partirà nella fase di caricamento acqua con i seguenti componenti in funzione:
VALVOLA INGRESSO ACQUA
VALVOLA GAS CALDO
Sono in funzione anche la Pompa ed il Motoventilatore.
- Lasciare funzionare la macchina nella fase di caricamento acqua per circa tre - quattro minuti fino ad avere dell'acqua allo scarico dell'apparecchio. Quindi spostare l'interruttore di lavaggio sulla posizione "Funziona - I".
B75-B90
- Mettere in funzione l'apparecchio tramite l'interruttoreprincipale (posizione ON). Il fabbricatore partirà automaticamente dalla fase di sbrinamento con i seguenti componenti alimentati:
VALVOLA DI INGRESSO ACQUA VALVOLA SOLENOIDE GAS CALDO COMPRESSORE TIMER ELETTRONICO
NOTA. Durante la fase di sbrinamento l'acqua entra nell'apparecchio, attraverso la valvola solenoide di ingresso dell'acqua, eccitata durante questa parte del ciclo, e attraverso l'apposita tubazione è indirizzata sulla parte superiore dell'evaporatore. Dopo aver coperto l'intera superficie di plastica dell'evaporatore, l'acqua viene scaricata, attraverso tre fori di drenaggio, nella vaschetta di raccolta, riempiendola.
CONTROLLI DURANTE FUNZIONAMENTO
A. L'apparecchio inizia così il suo primo ciclo di congelamento con i seguenti componenti in funzione:
COMPRESSORE
POMPA
MOTOVENTILATORE per i modelli raffreddati ad aria.
B. Osservare attraverso l'apertura di scarico dei cubetti che la piastra spruzzante sia correttamente posizionata e che l'acqua venga uniformemente spruzzata all'interno dei bicchierini rovesciati dell'evaporatore.
Verificare che la tendina di plastica sia posizionata correttamente impedendo la fuoriuscita dell'acqua attraverso le proprie lamelle.
C. Il processo di fabbricazione del ghiaccio ha così inizio con l'acqua che viene continuamente spruzzata all'interno dei bicchierini rovesciati e con la temperatura dell'evaporatore che gradualmente si abbassa.
D. Nei modelli B20-B40B-B45 quando la temperatura dell'evaporatore raggiunge un valore predeterminato il termosta-to evaporatore commuta i suoi contatti dando luogo alla fine del ciclo di congelamento ed all'inizio del ciclo di scongelamento.
E. Nei modelli B75-B90 all'inizio del ciclo di congelamento il termostato evaporatore è la "mente" che regola la durata della prima fase del ciclo di congelamento. Come si raggiunge la sua temperatura di intervento, questi inverte i suoi contatti chiudendo il circuito al timer elettronico.
Il ciclo di congelamento prosegue per altri 8 minuti finchè il timer elettronico completa il ciclo.
Trascorso il tempo aggiuntivo la macchina entrerà automaticamente nel ciclo di sbrinamento.
F Verificare che durante la fase di scongelamento l'acqua di alimentazione vada a reintegrare quella precedentemente usata per la produzione dei cubetti e che quella eccedente trabocchi nel tubo di troppo pieno e fluisca nella tubazione di scarico dell'apparecchio.
G. Osservare i cubetti di ghiaccio prodotti.
Questi devono essere della giusta dimensione con una cavità nella parte della corona di circa 4-5 mm.
Nel caso contrario, attendere il secondo ciclo di produzione del ghiaccio, prima di effettuare qualsiasi regolazione.
H. Se necessario, nei modelli B20-B40-B45 la durata del ciclo di
congelamento può essere modificata ruotando la manopola del termostato evaporatore posta nella scatola elettrica fino al raggiungimento della dimensione ottimale.

- Se la temperatura del locale in cui è posto l'apparecchio è inferiore a 20°C, i cubetti prodotti possono avere un incavo pronunciato al loro intervento (Vedi figura a lato).
- Se invece la temperatura ambiente sarà superiore a 30°C i cubetti prodotti tenderanno ad avere delle frastagliature di ghiaccio attorno alla corona.

Chi lo ritenesse necessario, può migliorare le sopra illustrate situazioni di cubetti ruotando nel primo caso in senso orario il volantino di comando e, nel secondo caso, in senso antiorario. Occorre però tener presente che, qualora la temperatura ambiente rientrasse entro i 20 | 30°C, l'indicatore del volantino andrà riportato in corrispondenza del punto di riferimento (Vedi illustrazione sotto). Controllare l'aspetto dei cubetti di ghiaccio prodotti: cubetti aventi delle corrette dimensioni esterne ma particolarmente opachi, indicano che il fabbricatore di ghiaccio ha avuto una mancanza d'acqua durante la fase finale del ciclo di congelamento o che, l'acqua usata per la produzione del ghiaccio è di pessima qualità e quindi si rende necessario l'uso di filtri adeguati o di un condizionatore d'acqua.
I. Durante il ciclo di sbrinamento, coprire con una manciata di cubetti il bulbo sensibile del termostato contenitore e verificare lo spegnimento dell'apparecchio dopo circa due o tre minuti. Togliere la manciata di cubetti dal bulbo sensibile e controllare che l'apparecchio si rimetta in moto in circa tre o quattro minuti.
NOTA. Il termostato contenitore è tarato per spegnere la macchina a +1°C e riaccenderla a +4°C.
K. Rimontare i pannelli precedentemente rimossi quindi istruire il proprietario sul funzionamento del fabbricatore di ghiaccio così come sulle operazioni di pulizia ed igienizzazione del medesimo.

Nei fabbricatori di ghiaccio l'acqua usata per la produzione del ghiaccio è tenuta costantemente in movimento da una pompa elettrica che attraverso un sistema spruzzante dirige l'acqua a pressione moderata all'interno dei bicchierini rovesciati dell'evaporatore (Fig. A).
Qui una parte dell'acqua spruzzata ghiaccia all'istante; il rimanente di essa ricade nel sottostante serbatoio di recupero per essere ricircolata.
CICLO DI CONGELAMENTO (Fig. B)
Il refrigerante allo stato gassoso ed ad alta temperatura viene pompato dal compressore e, passando poi attraverso il condensatore, si trasforma in refrigerante allo stato liquido.
La linea del liquido permette al refrigerante di fluire dal condensatore al tubo capillare attraverso il filtro deumidificatore. Durante il passaggio attraverso il tubo capillare il refrigerante allo stato liquido perde gradualmente parte della sua pressione e conseguentemente parte della sua temperatura. Successivamente raggiunge ed entra nella serpentina dell'evaporatore.
L'acqua spruzzata nei bicchierini rovesciati dell'evaporatore cede calore al refrigerante circolante all'interno della serpentina, causandone l'evaporazione, ed il conseguente cambiamento del suo stato fisico, cioè da liquido diviene vapore. Il refrigerante allo stato vaporoso dopo essere passato attraverso l'accumulatore viene aspirato nuovamente nel compressore tramite la linea di aspirazione.
Nei modelli B20-B40-B45 il ciclo di congelamento è regolato solo da un controllo della temperatura (termostato evaporatore) che determina la durata del ciclo e di conseguenza la dimensione dei cubetti; nei modelli B75-B90 esiste una seconda fase del ciclo di congelamento control-lato da un timer. I componenti in funzione duran-te il ciclo di congelamento sono:
IL COMPRESSORE
LA POMPA
IL VENTILATORE (nei modelli raffreddati ad aria)
Nei modelli B20 raffreddati ad aria (ilsolo funzionante con il refrigerante R134a) la pressione di mandata del sistema frigorifero (alta pressione) cala progressivamente da un valore di circa 11 bar (con temperatura ambiente di 21°C), che si riscontra all'inizio del ciclo di congelamento, fino ad un valore minimo di 7 bar proprio alla fine del ciclo di congelamento. Nei modelli B40-B45 a R404a raffreddati ad aria la pressione di mandata cala progressivamente da un valore di circa 19,5 bar (con temperatura ambiente di 21°C), che si riscontra all'inizio del ciclo di congelamento, fino ad un valore minimo di 13 bar proprio alla fine del ciclo di congelamento
Nei modelli B75-B90 la pressio-ne di mandata è controllata da un pressostato ventilatore tra 17-13,5 bar. Questi valori sono influenzati dalla temperatura dell'ambiente in cui è installato l'apparecchio e aumentano proporzionalmente con l'aumentare di quest'ultima.
Nei modelli B20 raffreddati ad acqua (R134a) le pressioni di mandata del sistema refrigerante sono mantenute tra due valori prestabiliti (8.5-10 bar) tramite l'azione di un pressostato automatico che comanda elettricamente una valvola solenoide di ingresso acqua sulla linea di alimentazione al condensatore. Nei modelli B20-B45 raffreddati ad acqua (R404a) le pressioni di mandata del sistema refrigerante sono mante-nute tra due valori prestabiliti (12-17 bar) tramite l'azione di un pressostato automatico che co-manda elettricamente una valvola solenoide di ingresso acqua posta sulla linea di alimentazione al condensatore.
Nei modelli B75-B90 raffreddati ad acqua la pressione di mandata è mantenuta a 15 bar tramite l'ausilio di una valvola pressostatica. Con apparecchi installati in condizioni normali (21°C ambiente) la pressione di aspirazione o bassa pressione scende rapidamente a 1-0,9 bar (B20) e a 2,5-3 bar in tutti gli altri modelli all'inizio del ciclo di congelamento, cioè quando il cubetto di ghiaccio inizia a formarsi, declinando lentamente a circa 0-0,1 bar B20) e 1,4-1,5 bar allorchè il cubetto di ghiaccio è completamente formato.
La durata del ciclo di congelamento varia tra i 20 e 22 minuti.
Nei modelli B20-B40-B45 al momento in cui il termostato evaporatore sente la temperatura corrispondente ai cubetti di ghiaccio di dimensione piena, i contatti dello stesso cambiano posizione attivando il ciclo di sbrinamento.
Nei modelli B75-B90 come il timer completa la seconda parte del ciclo di congelamento avrà inizio il ciclo di sbrinamento. I componenti in funzione sono:
COMPRESSORE
VALVOLA DI INGRESSO ACQUA
VALVOLA DEL GAS CALDO
L'acqua in immissione passa attraverso la valvola solenoide di ingresso ed il controllo di flusso che è posto all'interno della medesima, arriva sulla parte superiore dell'evaporatore da dove cola, attraverso i fori di drenaggio, nel sottostante serbatoio di pescaggio della pompa. Il livello massimo dell'acqua nel serbatoio è limitato da un tubo di troppo pieno che ha la funzione di indirizzare verso lo scarico l'acqua in eccesso (Fig. C).
Il refrigerante allo stato gassoso, pompato dal compressore, viene ora dirottato dalla valvola del gas caldo aperta direttamente alla serpentina dell'evaporatore, seguendo il percorso più diretto cioè, non passando attraverso il condensatore.
Il gas caldo circolante all'interno della serpentina dell'evaporatore, fa aumentare la temperatura dei bicchierini causando quindi lo stacco dai medesimi dei cubetti di ghiaccio.
I cubetti che si staccano cadono sopra un piano inclinato da dove scivolano attraverso l'apertura con tendina a lamelle, per cadere all'interno del contenitore del ghiaccio.
Grazie al fluire del gas caldo nella serpentina dell'evaporatore, la temperatura dello stesso sale e conseguentemente sale anche la temperatura del bulbo sensibile del termostato evaporatore il quale cambia i suoi contatti e, di conseguenza nei modelli B20-B40-B45
disattiverà la bobina della valvola gas caldo e della valvola di ingresso acqua ed attiverà la pompa di circolazione dell'acqua e il ventilatore iniziando così un nuovo ciclo di congelamento. Nei modelli B75-B90 tali contatti attiveranno il timer utile al completamento del ciclo di sbrinamento dopodiché avrà inizio un nuovo ciclo di congelamento.
NOTA. Nei modelli B20-B40-B45 la durata della fase di sbrinamento (non regolabile) varia in funzione della tempe-ratura ambiente (più lunga per ambienti freddi, più corta per ambienti caldi).
DESCRIZIONE DEI COMPONENTI
A. POMPA
La pompa opera in continuazione soltanto durante il ciclo di congelamento dirigendo l'acqua verso la piastra spruzzante.
Dalla piastra spruzzante l'acqua, attraverso sei spruzzatori, viene diretta all'interno dei bicchieri-ni rovesciati subendo, in questa fase, una certa aerazione permettendo così di ottenere un cubetto di ghiaccio solido e cristallino.
B. VALVOLA SOLENOIDE DI INGRESSO DELL'ACQUA - RACCORDO DA 3/4 GAS MASCHIO
La valvola solenoide di ingresso dell'acqua posta nella parte posteriore dell'apparecchio, è eccitata solamente durante il ciclo di sbrinamento.
Quando è eccitata permette, ad una limitata quantità d'acqua, di fluire verso la parte superiore della piastra evaporatore assistendo così il gas caldo durante la fase di distacco dei cubetti. Quest'acqua viene quindi scaricata dalla piastra dell'evaporatore, attraverso i fori di scarico, nel serbatoio di raccolta sottostante da dove viene aspirata dalla pompa e diretta alla piastra spruzzante.
Nei modelli B20-B40-B45 raffreddati ad acqua è montata una seconda valvola solenoide di ingresso acqua alimentata elettricamente attraverso un pressostato.
C. VALVOLA SOLENOIDE DEL GAS CALDO
La valvola solenoide del gas caldo è composta essenzialmente da due parti, rispettivamente il corpo e la bobina.
Durante il ciclo di sbrinamento la bobina, collocata sulla parte superiore della valvola gas caldo è attivata attraendo pertanto il pistoncino posto all'interno del corpo valvola.
Questo apre il passaggio al gas caldo pompato dal compressore, consentendogli di fluire direttamente nella serpentina dell'evaporatore distaccando così i cubetti di ghiaccio dai bicchierini.
D. TERMOSTATO CONTENITORE
Il tubo sensibile del termostato contenitore (tubo capillare) è inserito nel tubo portabulbo fissato sulla parete della cabina di deposito del ghiaccio ed ha il compito di interrompere il funzionamento dell'apparecchio quando il tubo sensibile è coperto dal ghiaccio e di farlo ripartire non appena il ghiaccio sia stato rimosso. Il termostato contenitore è tarato direttamente in fabbrica per fermare l'apparecchio a 1°C e riattaccarlo a 4°C.
E. TERMOSTATO EVAPORATORE (CONTROLLO DELLA DIMENSIONE DEI CUBETTI)
Nei modelli B20-B40-B45 il termostato evaporatore posto nella parte fron-tale della scatola elettrica, è essenzialmente un controllo della temperatura che chiude i suoi contatti 3-2 quando la temperatura scende (ciclo di congelamento) e li apre chiudendo i contatti 3-4 quando la temperatura sale (ciclo di sbrinamento).
Questo controllo determina la durata del ciclo di congelamento e di conseguenza la dimensione dei cubetti di ghiaccio. Una bassa regolazione produrrà cubetti di ghiaccio troppo pieni mentre al contrario un'alta regolazione produrrà cubetti di ghiaccio incompleti (troppo vuoti). Nei modelli B20-B40-B45 i contatti del termostato evaporatore sulla seconda posizio-ne (contatti 3-2) chiudono il circuito elettrico ai componenti del ciclo di sbrinamento controllando-ne la sua durata. Il termostato evaporatore è regolato in fabbrica (manopola su puntino nero) e non richiede aggiustamenti quando la temperatura ambiente rimane tra 20 e 30°C.
Nei modelli B75-B90 quando i contatti del termostato sono chiusi, viene messo in funzione il timer che completa il ciclo di congelamento passando successivamente al ciclo di sbrinamento.
Nei modelli B20-B40-B45 il ventilatore, collegato al circuito elettrico attraverso i contatti 3-4 del termostato evaporatore, opera soltanto durante il ciclo di congelamento, facendo circolare l'aria attraverso il condensatore e mantenendo così, entro valori prestabiliti l'alta pressione.
Nelle versioni a raffreddamento ad aria B75-B90 il funzionamento é controllato costantemente dal pressostato
G. COMPRESSORE ERMETICO
Il compressore ermetico ha il compito di far circolare il refrigerante attraverso l'intero sistema.
Esso aspira il refrigerante sotto forma di vapore a bassa pressione e temperatura, lo comprime, facendone aumentare di conseguenza sia la pressione che la temperatura, e lo trasforma in vapore ad alta pressione e temperatura che lascia il compressore attraverso la valvola di scarico.
H. SCIVOLO E PIASTRA SPRUZZANTE
L'acqua, forzata dalla pompa all'interno della piastra spruzzante, fuoriesce attraverso gli spruzzatori i quali hanno il compito di formare un getto a ventaglio e di dirigerlo verso i bicchierini raffreddati dell'evaporatore.
I. TERMOSTATO DI SICUREZZA
Posto nella parte inferiore della scatola elettrica è del tipo a reinserimento manuale ed arresta il funzionamento dell'apparecchio quando il suo bulbo (ancorato alla linea dal liquido poco prima del filtro deumidificatore) raggiunge la temperatura di 70°C.
J. INTERRUTTORE DI LAVAGGIO (B20-B40-B45)
Interruttore manuale, posto nella scatola elettrica eccita la bobina della valvola del gas caldo e della valvola di ingresso dell'acqua per il caricamento manuale dell'acqua e per risciacquare il circuito idraulico dell'apparecchio durante le operazioni di pulizia.
K. PRESSOSTATO (B20-B40 B45 ad acqua)
Usato nei modelli raffreddati ad acqua ha il compito di mantenere la pressione di mandata tra 8-5 e 10 bar nei modelli B20 e tra 12 e 17 negli altri modelli alimentando elettricamen-te la bobina della valvola di ingresso acqua che controlla il flusso di acqua al condensatore.
L. VALVOLA PRESSOSTATICA (solo B75 e B90 modelli raffr. ad acqua)
La valvola pressostatica mantiene ad un valore costante l'alta pressione nel circuito refrigerante variando il flusso di acqua di raffreddamento del condensatore.
Come la pressione sale la valvola pressostatica si apre ulteriormente per accrescere il flusso d'acqua di raffreddamento al condensatore.
Il Timer Elettronico è dotato di un Dip Switch con due tasti di commutazione e un potenziometro che ne gestiscono il funzionamento.
Il primo tasto di commutazione (1) sostituisce l'interruttore del compressore utilizzato nella precedente versione elettromeccanica ed è impostato dalla fabbrica in posizione ON in modo da attivare il compressore per il normale funzionamento della macchina.
Se posizionato su OFF disattiva il compressore lasciando in funzione solo la pompa dell'acqua per il lavaggio del circuito idraulico.
Con il secondo tasto di commutazione (2) si può impostare il tempo aggiuntivo predefinito (Ta) dell'ultima fase del ciclo di congelamento.
Viene impostato in fabbrica a 8 o 12 minuti in funzione del modello della macchina.
Tabella delle impostazioni standard dei DIP SWITCH
| N. 1 N. 2 | ||
| B75-B90 | ON | OFF |
Tabella riepilogativa delle funzione dei due microinterruttori
| N. 1 N. 2 | ||
| ON | Impostaz.Standard Compressore ON | Ta = 12' |
| OFF | Impostazione fase lavaggio Compressore OFF | Impostaz. standard Ta = 8' |
Il potenziometro viene invece utilizzato per la regolazione del tempo del ciclo di sbrinamento; questo tempo viene impostato in fabbrica in base al modello della macchina ed ha un campo di regolazione che va da un minimo di 60" (rotazione in senso orario) ad un massimo di 180" (rotazione in senso antiorario).
N. PRESSOSTATO DI COMANDO VENTILATORE (B75-B90 modelli raffreddati ad aria)
E' un pressostato di pressione a funzionamento automatico. Elettricamente collegato al ventilatore del condensatore ha la funzione di attaccare o staccare il ventilatore mantenendo, entro un certo livello la pressione di condensazione.
O. INTERRUTTORE PRINCIPALE (B75-B90)
Interruttore manuale, posto nella parte laterale destra della scatole elettrica, spegne l'intero apparecchio.
P. INTERRUTTORE DEL COMPRESSORE (B75-B90)
Posto nella parte laterale destra della scatola elettrica proprio di fianco all'interruttore principale, arresta solo il funzionamento del compressore.
ISTRUZIONI PER LA PULIZIA DEL CIRCUITO IDRAULICO
- Togliere il pannello frontale e superiore per accedere sia alla scatola elettrica che all'evaporatore.
- Attendere la fine del ciclo di sbrinamento quindi arrestare l'apparecchio all'interruttore generale esterno nei modelli B20-B40-B45 o all'interruttore generale della macchina nei modelli B75-B90.
- Prelevare tutto il ghiaccio stivato nel contenitore in modo che questi non venga contaminato con la soluzione disincrostante.
- Togliere il tappo in plastica posto sotto il serbatoio dell'acqua in modo da scaricare l'acqua contenuta assieme ai depositi calcarei.
- Togliere la tendina quindi, usando una bottiglia, versare dell'acqua sul fondo del serbatoio in modo da rimuovere eventuali scaglie di calcare.
- Installare di nuovo la tendina così come il tappo in plastica.
- In un secchio pulito preparare la soluzione disincrostante diluendo in 1-2 litri di acqua potabile calda (45-50°C) 0,2 litri di disincrostante.
ATTENZIONE. I disincrostanti per produttori di ghiaccio contengono una soluzione di acido fosforico e idrossiacetico. Questa soluzione è corrosiva e, se ingerita, può causare disturbi intestinali. Non provocare il vomito. In questo caso bisogna bere una abbondante quantità di acqua o di latte e chiamare subito il medico. Nel caso di contatto esterno è sufficiente lavare la parte con acqua. TENERLO LONTANO DALLA PORTATA DEI BAMBINI.
- Rimuovere il coperchio dell'evaporatore e versare lentamente la soluzione disincrostante tra le formine di rame. Impiegare un pennello per sciogliere le incrostazioni presenti negli angoli più remoti.
B20-B40-B45
- Avviare nuovamente la macchina all'interruttore esterno. Lasciare l'apparecchio in funzione per circa 20 minuti quindi posizionare l'interruttore di "lavaggio" sulla posizione "lava - Il" per scongelare i cubetti dall'evaporatore.
NOTA. La quantità di disincrostante così come il tempo necessario per la disincrostazione dipendono dalle condizioni del circuito idraulico (incrostazioni).
- Spegnere l'apparecchio ruotando il termo- stato evaporatore in senso antiorario, scaricare la soluzione disincrostante dal serbatoio quindi versare nella parte superiore dell'evaporatore 2
o 3 litri di acqua potabile per risciacquare sia i bicchieri che la piastra in plastica.
3- Se necessario rimuovere la piastra spruzzante per essere pulita separatamente.

- Ruotare di nuovo la manopola del termo- stato evaporatore sulla posizione di funziona- mento normale. La pompa è di nuovo in funzion- amento per ricircolare l'acqua così da risciac- quare l'intero circuito idraulico.
Ripetere le operazioni al punto 8 e 9 almeno due volte in modo da essere sicuri di non lasciare tracce di soluzione disincrostante nella vaschetta dell'acqua.
Versare sulla parte superiore dell'evaporatore una caraffa d'acqua contenente della soluzione battericida, quindi rimettere in funzione l'apparecchio allo scopo di igienizzare tutto il circuito idraulico per circa 10 minuti.
ATTENZIONE: non miscelare la sostanza battericida con il disincrostante al fine di evitare di generare acidi molto aggressivi.
- Scaricare la soluzione battericida dal serbatoio quindi, con l'ausilio dell'interruttore lavaggio posto sulla posizione II (lava), ruotare il termostato evaporatore nella posizione di funzionamento normale. L'apparecchio è ora pronto per il funzionamento automatico e continuo.
B75-B90
- Accendere l'apparecchio tramite l'interrut-
tore principale quindi spostare il primo dip-switch
sulla posizione OFF.
In questo modo il compressore non verrà alimentato e l'unico componente in funzione durante la fase di lavaggio sarà la pompa dell'acqua. - Lasciare funzionare l'apparecchio per circa 20 minuti. Non verrà prodotto del ghiaccio in quanto il compressore è mantenuto spento.
-
Arrestare il funzionamento dell'apparecchio agendo sull'interruttore principale, quindi rimuovere il tappo dal serbatoio acqua e lasciar defluire il liquido rimasto attraverso il foro di scarico.
-
Risciacquare il serbatoio e rimettere il tappo.
- Versare sulla parte superiore dell'evaporatore una caraffa d'acqua contenente della sostanza battericida, quindi rimettere in funzione l'apparecchio allo scopo di igienizzare tutto il circuito idraulico per circa 10 minuti.
ATTENZIONE. Non miscelare la sostanza battericida con il disincrostante al fine di evitare la generazione di acidi molto aggressivi.
- Arrestare la macchina e scaricare la soluzione disinfettante dal serbatoio.
- Porre l'interruttore principale sulla posizione ON (acceso).
- Lasciare che l'apparecchio compia un ciclo di sbrinamento completo per poter riempire di nuovo il serbatoio dell'acqua.
-
Quando dallo scarico si nota la fuoriuscita dell'acqua attivare il compressore ponendo il primo dip-switch su ON al fine di rimettere l'apparecchio nelle condizioni di funzionamento normale.
-
L'apparecchio è ora pronto per il funzionamento automatico e continuo.
- Rimontare il coperchio dell'evaporatore ed i pannelli precedentemente rimossi.
- Controllare che i cubetti di ghiaccio prodotti dopo il primo ciclo di congelamento siano trasparenti e che non abbiano sapore acidulo.
ATTENZIONE. Non utilizzare i cubetti opachi-bianchi e di sapore acidulo prodotti dopo il procedimento di pulizia del sistema idraulico con il disincrostante. Per ogni evenienza è bene versare dell'acqua tiepida all'interno del contenitore così da sciogliere i cubetti di ghiaccio appena prodotti.
- Sciacquare ed asciugare le pareti interne del contenitore del ghiaccio.
NOTA. Ricordarsi che per evitare l'accumulo di batteri indesiderati è necessario pulire ed igienizzare le pareti interne del contenitore ogni settimana con una soluzione di acqua mista ad una sostanza battericida.
