BRUGSANVISNING TT1600 BARTSCHER
Vogn til bakker/ køkkengrej
| Navn: | Vogn til bakker / køkkengrej |
| Artikelnummer: | 300083 |
| Materiale: | Krom-nikkel stål |
| Udførelse: | 4 gummi drejehjul, ∅ 125 mm, 2 drejehjul med bremser, Hylde med rækværk:bredde. 775 x dybde. 530 x højde. 150 mmensidig greb til indføring |
| Bæreskinner: | Kan bære op til 16 bakker, 2 x 8 skinner til bakker med dimensioner. 500 x 360 mm, egner sig til GN 1/1 bakker eller standard bakker med dimensioner 443 x 343 mm |
| Dimensioner: | bredde. 925 x dybde. 620 x højde. 1700 mm |
| Maksimal belastning: | I alt 48 kg, maksimal belastning på en bæreskinne: 3,0 kg |
| Mellemrum mellem bæreskinner: | 145 mm |
| Vægt: | 38,0 kg |

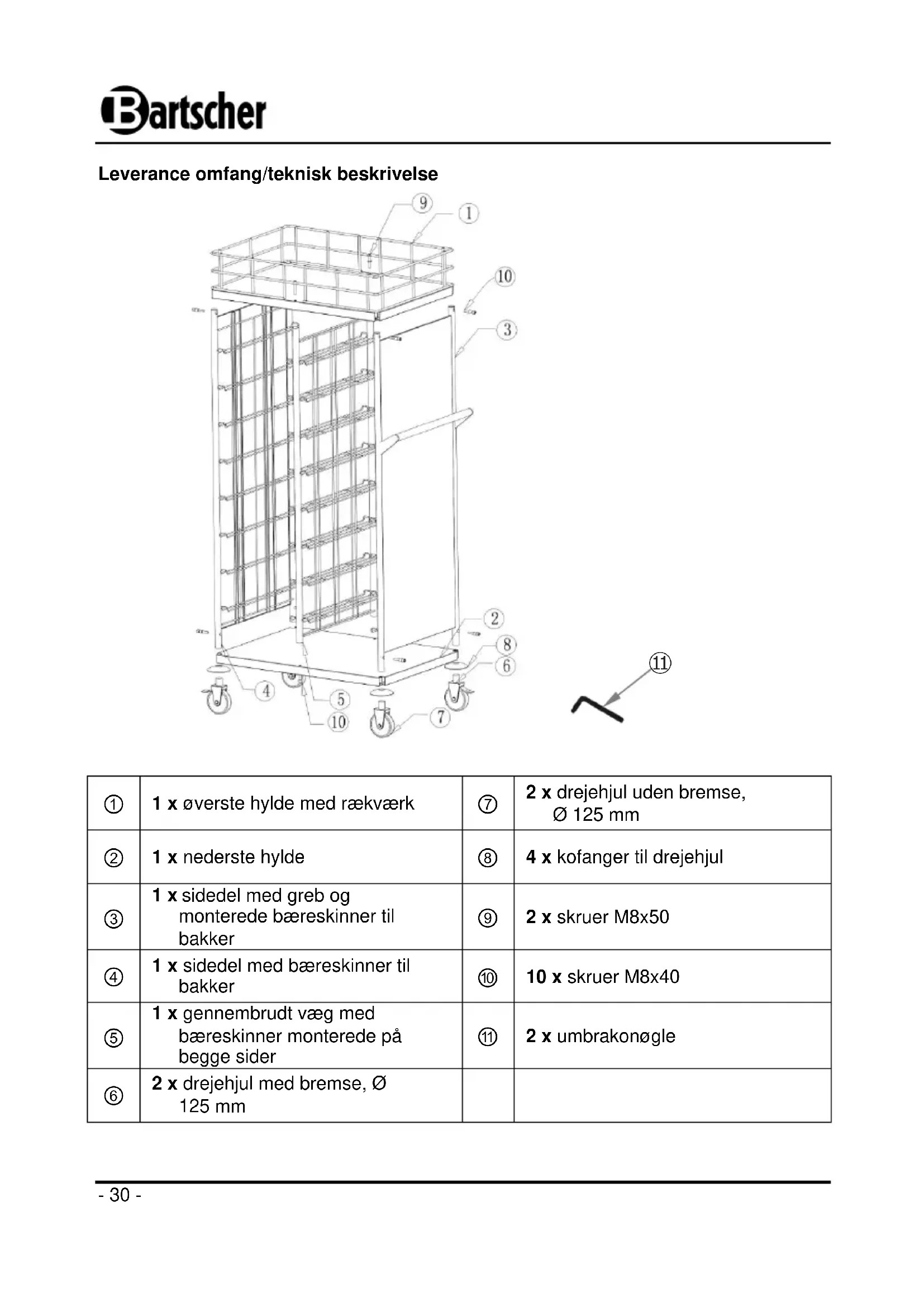

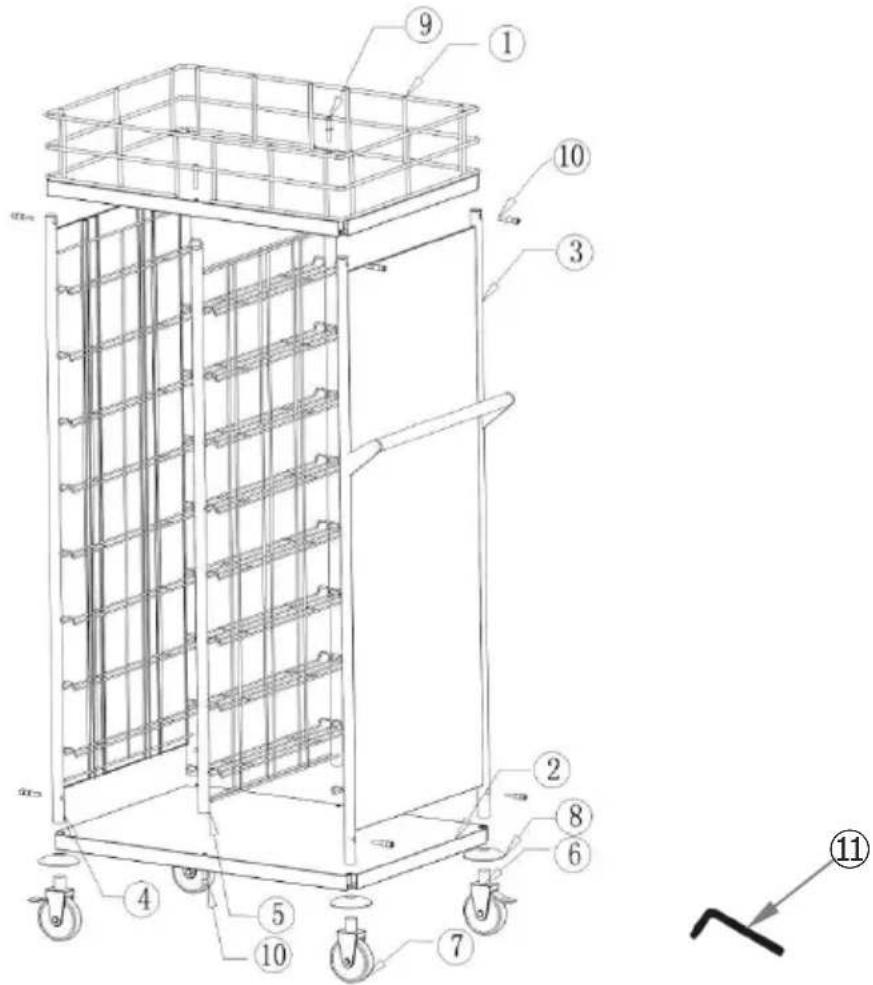

Leverance omfang/teknisk beskrivelse
| 1 | 1 x øverste hylde med rækværk | 7 | 2 x drejehjul uden bremse,∅ 125 mm |
| 2 | 1 x nederste hylde | 8 | 4 x kofanger til drejehjul |
| 3 | 1 x sidedel med greb ogmonterede bæreskinner tilbakker | 9 | 2 x skruer M8x50 |
| 4 | 1 x sidedel med bæreskinner tilbakker | 10 | 10 x skruer M8x40 |
| 5 | 1 x gennembrudt væg medbæreskinner monterede påbegge sider | 11 | 2 x umbrakonøgle |
| 6 | 2 x drejehjul med bremse, ∅125 mm |

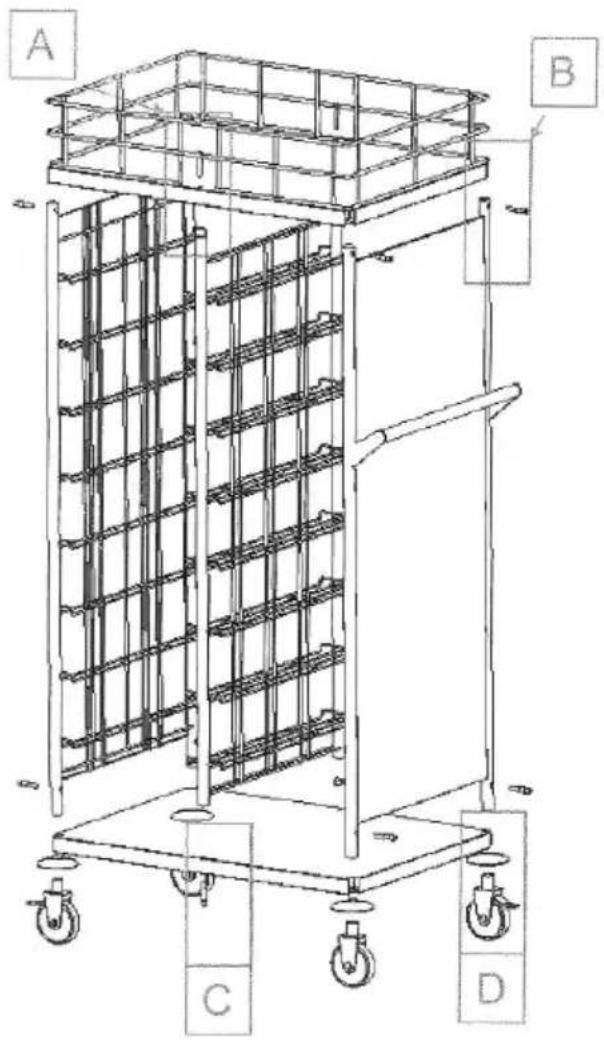

Montagevejledning
- Pak ud alle komponenter og tjek om alt er med i leverancen. Fjern al emballage.
- Monter vognen til bakker/køkkengrej med. henholdt til de nedenstående billeder og anvisninger. Brug kun den leverede umbrakonøgle.
- Placer kofangere over drejehjulene og monter dem fast til sidedelene ved at montere drejehjulene i sidedelenes støtter (fig. D). Fortrinsvis, drejehjulene med bremser bør monteres diagonalt.
- Sæt vognen på hjulene og tjek dens stabilitet.
- Vognen kan justeres ved at dreje ind eller dreje ud på drejehjulene.

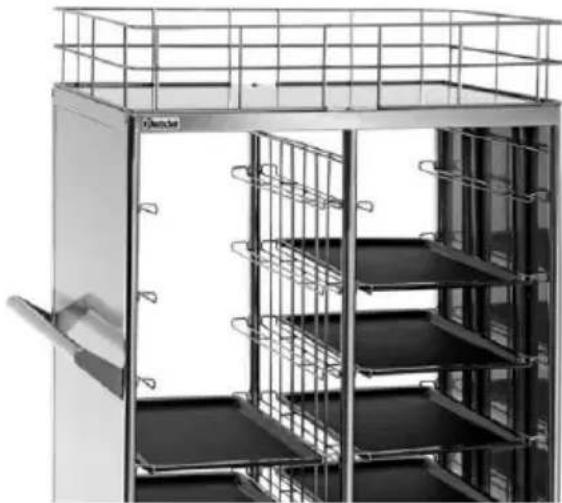

Anvisninger til brugeren
Vogn til bakker/køkkengrej kan indlæsses fra begge sider.
Placer de korrekte standard bakker eller GN 1/1bakker på bæreskinner.
For at flytte vognen brug grebet placeret på siden.
Når vognen bliver flyttet til det ønskede sted, bloker drejehjulene ved hjælp af bremser, så den ikke vælter.
Vognen skal rengøres ved hjælp af en blød klud. Brug aldrig hårde eller grove rengøringsmidler, som kan ridse overfladen.
Bartscher GmbH
