Typ produktu	Přepravní/úložný vozík na tácy
Značka	Bartscher
Model	TT1600
Číslo výrobku	300083
Materiál	Nerezová ocel (chrom-nikl)
Rozměry (D x Š x V)	925 x 620 x 1700 mm
Hmotnost	38,0 kg
Maximální celkové zatížení	48 kg
Doporučené zatížení na jednu lištu	3,0 kg
Počet lišt	16 (2 x 8)
Rozměry lišt	500 x 360 mm
Kompatibilita táců	GN 1/1 boxy nebo tácy normy jídelny 443 x 343 mm
Rozteč lišt	145 mm
Typ koleček	4 otočná kolečka, ∅125 mm, pryžový běhoun
Kolečka s brzdou	2 (upevněna diagonálně)
Rukojeť	Na jedné straně, pro snadné skladování
Horní police	S madlem, D 775 x Š 530 x V 150 mm
Spodní police	Součástí
Údržba a čištění	Jemný vlhký hadřík, nepoužívat abrazivní prostředky
Bezpečnost	Brzdy koleček pro zablokování vozíku
Montáž	Vyžaduje montáž, přiložený imbusový klíč
Země výroby	Německo (Bartscher GmbH)

Často kladené otázky - TT1600 BARTSCHER

Jak sestavit vozík TT1600?

Montáž je podrobně popsána v návodu. Nejprve připevněte horní polici s madlem na otevřenou stěnu pomocí 2 šroubů M8x50. Vložte boční stěny do drážek a přišroubujte je šrouby M8x40. Přidejte spodní polici a upevněte kolečka pomocí zarážek. Použijte přiložený imbusový klíč.

Jaké je maximální zatížení vozíku?

Maximální celkové zatížení je 48 kg. Doporučené zatížení na jednu lištu je 3,0 kg.

Jaké typy táců mohu použít?

Vozík je kompatibilní s boxy GN 1/1 (standardní rozměry) nebo tácy normy jídelny o rozměrech 443 x 343 mm.

Jak čistit vozík?

Použijte jemný vlhký hadřík. Nikdy nepoužívejte hrubé nebo abrazivní čisticí prostředky, které by mohly poškrábat povrch z nerezové oceli.

Kolik lišt má vozík?

Celkem je 16 lišt, uspořádaných ve 2 řadách po 8, což umožňuje uložit až 16 táců.

Jak zablokovat kolečka?

Dvě ze čtyř otočných koleček jsou vybavena brzdami. Doporučuje se je umístit diagonálně. Pro zablokování stiskněte páčku brzdy na každém kole.

Jaké jsou rozměry lišt?

Každá lišta má rozměr 500 x 360 mm, s roztečí 145 mm mezi nimi.

Je vozík dodáván smontovaný?

Ne, vozík je dodáván jako stavebnice a vyžaduje montáž. Všechny díly a imbusový klíč jsou přiloženy. Postupujte podle pokynů v návodu.

Jaká je hmotnost prázdného vozíku?

Vozík váží 38,0 kg.

Mohu vozík používat z obou stran?

Ano, vozík lze zatížit z obou stran. K přesunu použijte rukojeť na boční stěně.

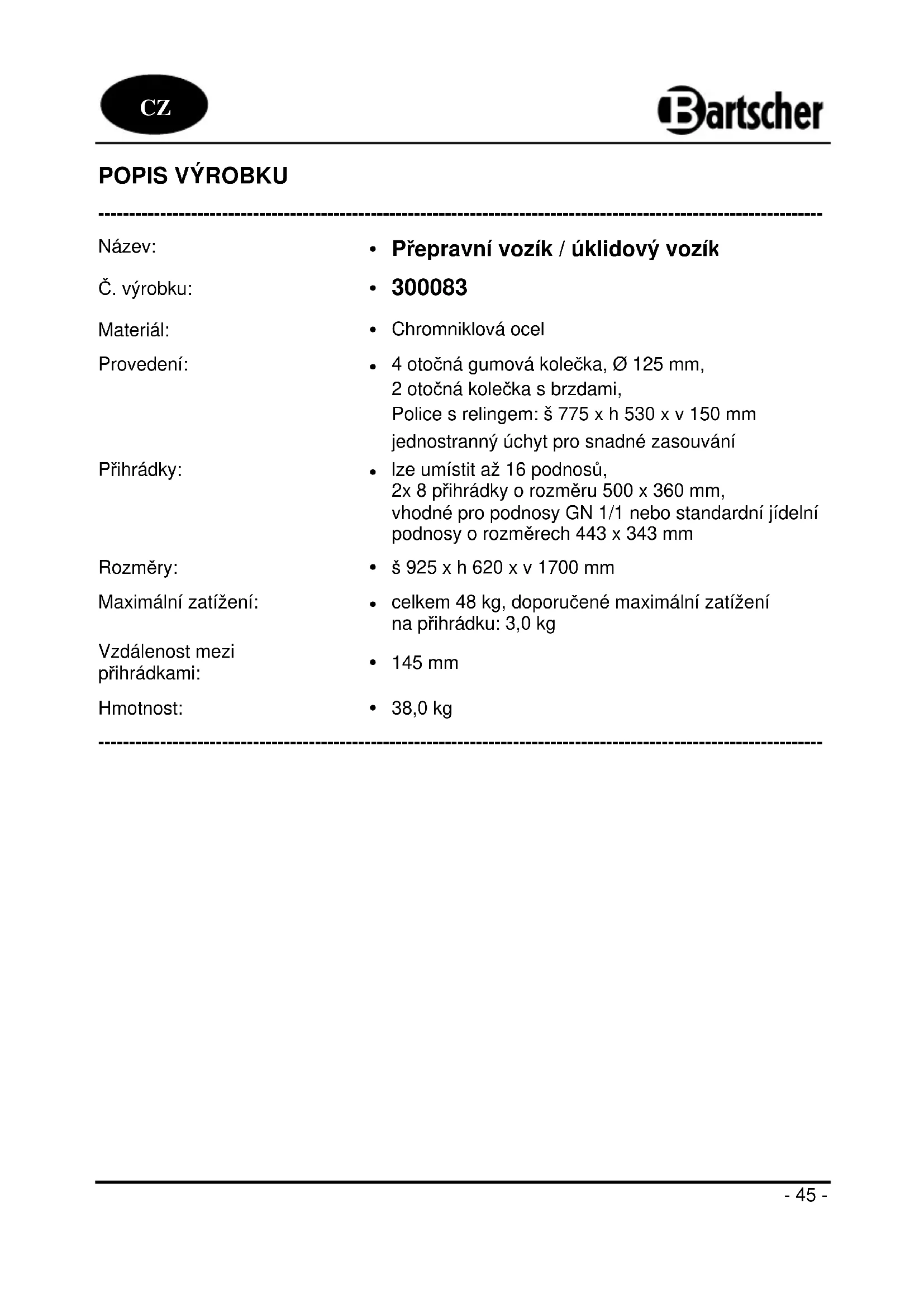

NÁVOD K OBSLUZE TT1600 BARTSCHER

Přepravni vozik/ uklidovy vozik

Vzdálenost mezi přihrádkami:

Hmotnost:

- Přepravní vozík / úklidový vozík

• 300083

- Chromniklová ocel

- 4 otočná gumová kolečka, ∅ 125 mm, 2 otočná kolečka s brzdami, Police s relingem: š 775 x h 530 x v 150 mm jednostranný úchyt pro snadné zasouvání

- Ize umístit až 16 podnosů, 2x 8 přihrádky o rozměru 500 x 360 mm, vhodné pro podnosy GN 1/1 nebo standardní jídelní podnosy o rozměrech 443 x 343 mm

• š 925 x h 620 x v 1700 mm

- celkem 48 kg, doporučené maximální zatížení na přihrádku: 3,0 kg

- 145 mm

• 38,0 kg

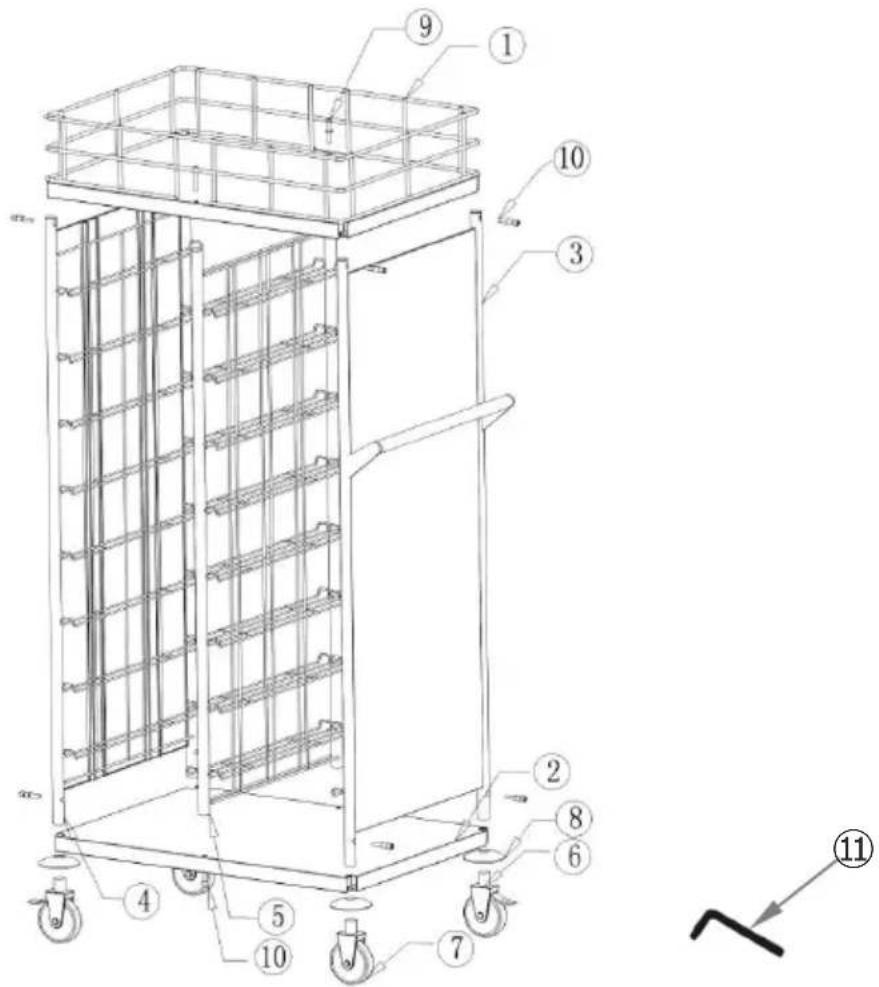

Rozsah dodávky / technický popis

1	1 x horní police s relingem	7	2 x otočné kolečko bez brzdy, ∅ 125 mm
2	1 x spodní police	8	4 x nárazník pro otočná kolečka
3	1 x bočnice s úchytem a namontovanými přihrádkami pro podnosy	9	2 x šroub M8x50
4	1 x bočnice s namontovanými přihrádkami pro podnosy	10	10 x šroub M8x40
5	1 x dělicí přepážka s oboustranně namontovanými přihrádkami pro podnosy	11	2 x imbusový klíč
6	2 x otočné kolečko s brzdou, ∅ 125 mm

Návod k montáži

1. Nejprve vybalte jednotlivé části a zkontrolujte, zda jsou kompletní. Odstraňte veškerý obalový materiál.
2. Smontujte přepravní/úklidový vozík podle obrázků a pokynů níže. Při montáži používejte přiložený imbusový klíč.

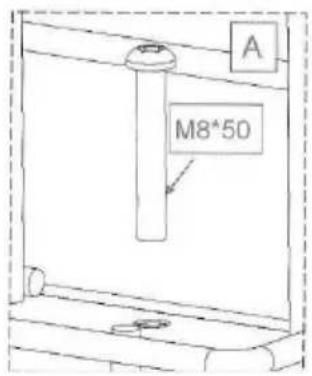

1. Montáž začněte připevněním horní police s relingem k dělicí přepážce. Polici s relingem položte na bok a sešroubujte s dělicí přepážkou pomocí 2 šroubů M8x50 (obr. A).

1. Bočnice umístěte do rohových výřezů police s relingem a potom sešroubujte bočnice s horní policí s relingem pomocí šroubů M8x40 (obr. B).

1. Bočnice umístěte do rohových výřezů spodní police a nejprve sešroubujte s dělicí přepážkou a potom s bočnicemi. Použijte přiložené šrouby M8x40 (obr. C).

1. Ochranné kryty vložte nad otočná kolečka a připevněte je k bočnicím tak, že zašroubujete otočná kolečka do tyči bočnic (obr. D). Prvně připevněte na bočnice diagonální otočná kolečka s brzdami.
2. Vozík postavte na kolečka a zkontrolujte jeho stabilitu.
3. Vozík můžete vyrovnat pomocí otočných koleček tak, že je zašroubujete nebo vyšroubujete.

Přepravní/úklidový vozík můžete obsluhovat oboustranně.
Vhodné standardní jídelní podnosy nebo podnosy GN 1/1 umístěte do přihrádek.
Abyste přemístili vozík, použije úchyt nacházející se na bočnici.
Když vozík přemístíte na požadované místo, zablokujte otočná kolečka brzdami, aby se vozík nedopatřením nepřesunul nebo nepřevrátil.

Vozík čistěte měkkým, vlhkým hadříkem, nikdy nepoužívejte drsné čisticí prostředky, které by mohly poškrábat povrch vozíku.

Bartscher GmbH

Německo Fax: [phone]
