Typ produktu	Servírovací a přepravní vozík
Značka	Bartscher
Model	TS301
Počet pater	3 police
Materiál	Nerezová ocel
Rozměry (D × Š × V)	920 × 600 × 945 mm
Rozměry každé police	827 × 510 mm
Vzdálenost mezi policemi	265 mm
Čistá hmotnost	13,4 kg
Maximální celková nosnost	90 kg
Maximální nosnost na polici	30 kg
Kolečka	4 otočná kolečka, gumový běhoun, ⌀ 100 mm
Brzdy	2 kolečka s brzdami
Dodání	V kitovém balení, jednoduchá montáž
Přiložené nářadí	Inbusový klíč, nastavitelný klíč
Čištění	Měkký vlhký hadřík, jemný čisticí prostředek
Předpokládané použití	Přeprava a servis v gastronomii a hotelnictví
Opravitelnost	Náhradní díly dostupné u výrobce
Návod	K dispozici v několika jazycích na notice-facile.com

Často kladené otázky - TS301 BARTSCHER

Jak sestavit vozík TS301?

Montáž je jednoduchá a provádí se pomocí přiloženého nářadí (inbusový klíč a francouzský klíč). Začněte připevněním koleček k rámu, poté police pomocí montážních úhelníků. Utáhněte šrouby a matice, poté nainstalujte podložky koleček. Dokončete nastavením výšky koleček pro vyrovnání.

Jaká je maximální nosnost na polici?

Každá police unese až 30 kg, s celkovou maximální nosností 90 kg na celém vozíku.

Jak vyčistit vozík, aniž byste ho poškodili?

Použijte měkký vlhký hadřík s jemným čisticím prostředkem. Vyhněte se abrazivním nebo korozivním prostředkům, které by mohly poškrábat povrch z nerezové oceli. Poté osušte měkkým hadříkem.

Jsou kolečka brzděná?

Ano, vozík je vybaven 4 otočnými kolečky, z nichž 2 mají brzdy. Použijte brzdy k zablokování vozíku a zabránění nechtěnému pohybu.

Mohu vozík používat na nerovném povrchu?

Otočná kolečka lze zašroubovat nebo vysunout pro vyrovnání vozíku. Ujistěte se, že všechna čtyři kolečka se dotýkají podlahy a zajistěte jejich polohu přiloženými maticemi.

Jak dlouho trvá montáž vozíku?

Montáž je navržena jako rychlá a jednoduchá. Počítejte přibližně 15 až 30 minut v závislosti na vašich zkušenostech s montáží.

Je vozík dodáván smontovaný?

Ne, vozík je dodáván v kitovém balení se všemi díly a potřebným nářadím. Kovové části jsou pokryty ochrannou fólií, kterou po montáži odstraňte.

Jaké jsou použité materiály?

Rám a police jsou z kvalitní nerezové oceli. Kolečka mají gumový běhoun pro dobrou přilnavost a tichý chod.

Kde seženu náhradní díly?

Náhradní díly (kolečka, police atd.) jsou k dispozici u výrobce Bartscher. Kontaktujte poprodejní servis prostřednictvím jejich webu nebo telefonicky.

Je vozík v záruce?

Záruka závisí na obchodních podmínkách společnosti Bartscher. Obecně mají vozíky dvouletou záruku na výrobní vady. Další podrobnosti naleznete v návodu.

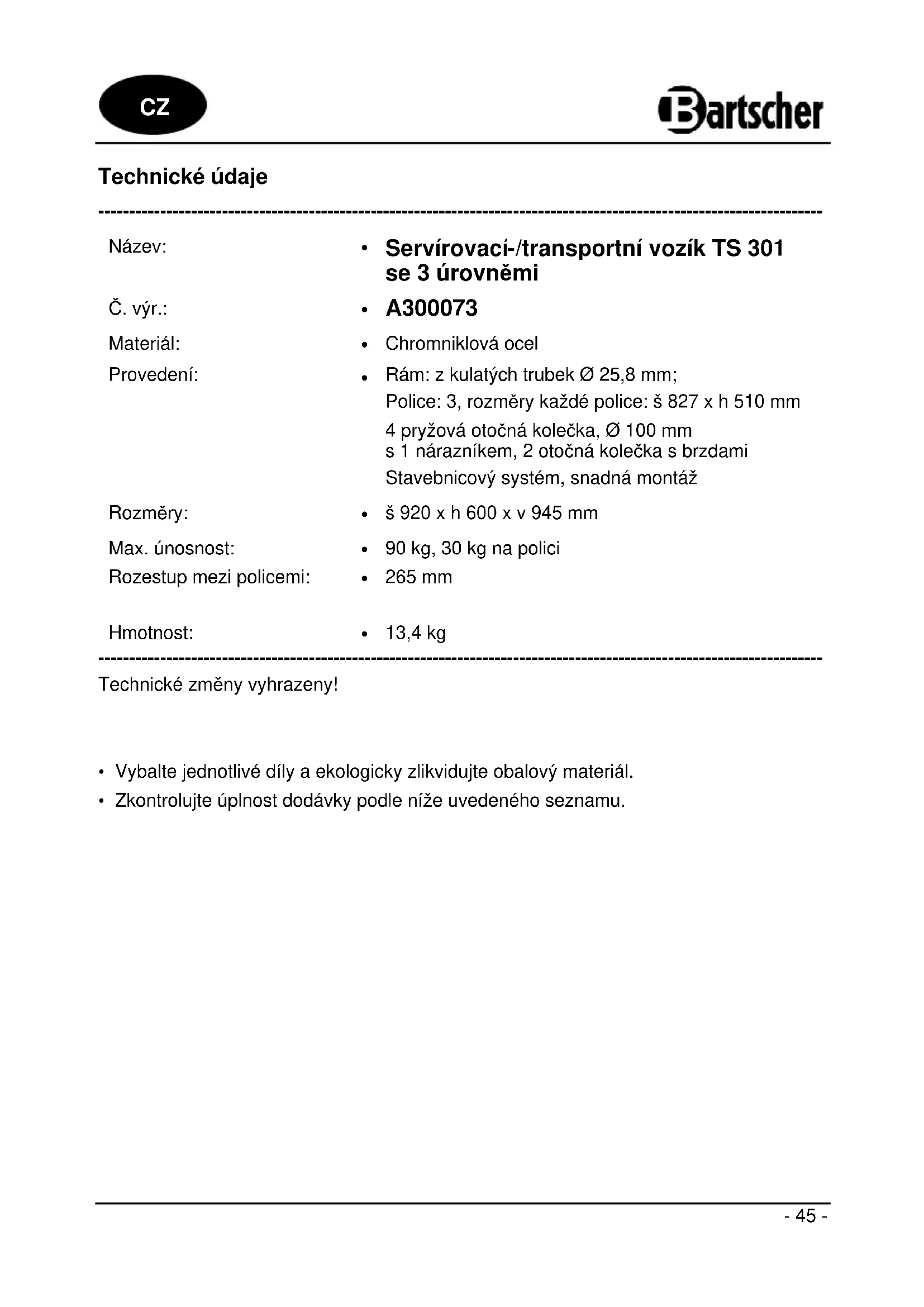

NÁVOD K OBSLUZE TS301 BARTSCHER

- Servírovací-/transportní vozík TS 301 se 3 úrovněmi

Č. výr.:

A300073

Materiál:

- Chromniklová ocel

Provedení:

- Rám: z kulatých trubek ∅ 25,8 mm; Police: 3, rozměry každé police: š 827 x h 510 mm 4 pryžová otočná kolečka, ∅ 100 mm s 1 nárazníkem, 2 otočná kolečka s brzdami Stavebnicový systém, snadná montáž

Rozměry:

• š 920 x h 600 x v 945 mm

Max. únosnost:

• 90 kg, 30 kg na polici

Rozestup mezi policemi:

- 265 mm

Hmotnost:

• 13,4 kg

Technické změny vyhrazeny!

• Vybalte jednotlivé díly a ekologicky zlikvidujte obalový materiál.
• Zkontrolujte úplnost dodávky podle níže uvedeného seznamu.

Rozsah dodávky / Název dílů

Díl Počet Název
	3 Police
	2 Bočnice
	2 Otočná kolečka bez brzdy
	2 Otočná kolečka s brzdou
	4 Nárazník kolečka
	12 Upevňovací úhelník
	12 Imbusové šrouby
	12 Kontramatka
	1 Imbusový klíč
	1 Plochý klíč

Montáž

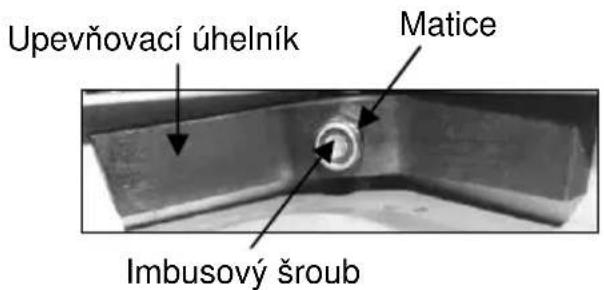

1. Montáž servírovacího/transportního vozíku začněte připevněním polic k bočnicím. Upevňovací úhelníky umístěte z vnější strany do rohů polic. Přišroubujte pevně imbusovým klíčem společně s imbusovými šrouby a maticemi na bočnicích.

1. Servírovací/transportní vozík položte na bok a na bočnice připevněte nárazníky koleček. Na závěr zašroubujte do bočnic 4 otočná kolečka.

Nárazník kolečka

1. Servírovací/transportní vozík postavte opatrně na podlahu a ujistěte se, že se všechna čtyři otočná kolečka dotýkají podlahy. Servírovací/transportní vozík můžete vyrovnat do roviny pomocí otočných koleček tak, že je zašroubujete nebo vyšroubujete. Jejich polohu zajistěte kontramatkami.

POKYN!

Po montáži odstraňte ochrannou fólii!

1. Po postavení servírovacího/transportního vozíku na požadované místo zabrzděte otočná kolečka, aby se servírovací/transportní vozík nedopatřením nepřesunul nebo nepřevrátil.

Pokyny k čištění

• Servírovací/transportní vozík čistěte pravidelně vlhkým, měkkým hadříkem a jemným čisticím prostředkem.
• Nikdy nepoužívejte abrazivní čisticí prostředky, které by mohly poškrábat povrch servírovacího/transportního vozíku.
• Servírovací/transportní vozík osušte měkkým hadříkem.

Tehnički podaci

Naziv:

• Transportna kolica za konobare TS 301 za 3 police

Br. art.:

• A300073

Materjal:

- Krom-nikal čelik

Izvedba:

- Okvir: od okruglih profila ∅ 25,8 mm; Police: 3, dimenzije svake police: Š. 827 x D. 510 mm

4 gumena okretna kotača, ∅ 100 mm svaki s po 1 odbojnik kotača, 2 okretna kotača sa kočnicama

Komplet za samostalno sastavljanje, jednostavna montaža

Dimenzije:

• Š. 920 x D. 600 x V. 945 mm

Max. nosivost:

• 90 kg, 30 kg po polici
